轴流式离心散热风扇叶轮结构设计

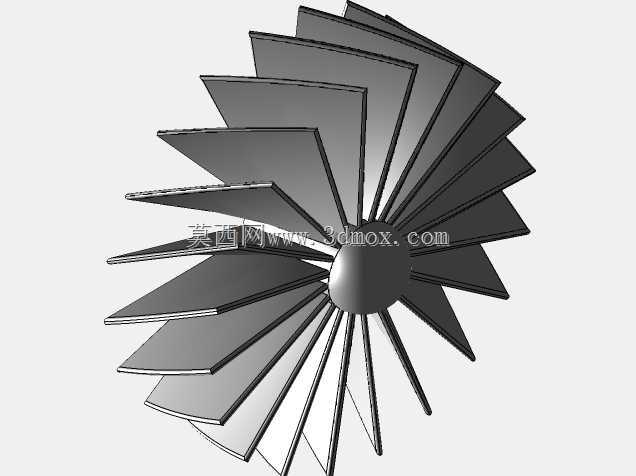

　　这类叶轮结构多应用在工业通风散热、小型流体输送、设备风冷系统等场景中，作为风冷系统的核心做功部件，其叶片型线直接决定了风压、风量与运行噪音的平衡表现。从结构设计逻辑来看，叶轮采用中心轮毂加周向均布叶片的布局，轮毂作为动力输入的承载基体，需要匹配驱动轴的安装孔径与键槽尺寸，保证扭矩传递过程中无应力集中，轮毂与叶片的衔接位置做了圆弧过渡处理，避免高速旋转时根部应力突变引发的疲劳失效。叶片采用等厚扭曲型面设计，沿叶根到叶顶的方向，叶片安装角呈现渐变趋势，这种设计可以让气流在沿叶片径向流动的过程中保持均匀的轴向出风角度，减少叶顶位置的气流涡流损失，同时降低叶片旋转过程中的气动噪音。实际选型匹配时，需要先确认安装边界的尺寸约束，

　　叶轮的整体外径要适配风罩的内部通径，保留2-5mm的径向间隙，既避免旋转过程中叶片与风罩剐蹭，又能减少间隙处的气流回流损失；轮毂的轴向长度要匹配驱动电机的轴伸长度，保证锁紧装置可以完全固定叶轮，不会运行过程中出现轴向窜动。从功能特性来看，这类金属材质的叶轮相比塑料叶轮，更适合在高温、高粉尘的工业工况下使用，叶片的刚性更强，长期高速运行不会出现型面蠕变，动平衡表现更稳定，通常在完成叶片建模后，需要对整体结构做动平衡配重设计，在轮毂端面预留去重位置，保证叶轮在额定转速下的振动值控制在允许范围内。设计过程中，叶片的数量选择经过了气动性能权衡，当前的叶片数量可以在保证足够风压的前提下，降低单叶片的载荷，让每个叶片承受的气动推力更均匀，

　　同时避免叶片数量过多带来的流道堵塞问题，保证气流可以顺畅通过叶片间的流道。在安装适配层面，轮毂中心的安装孔需要根据配套电机的输出轴做公差匹配，通常采用H7/k6的过渡配合，保证装配后同轴度符合要求，键槽的位置与尺寸要对应电机轴的键条规格，避免装配时出现干涉。这类叶轮除了常规的设备风冷场景，也可应用在小型通风管道的增压、工业电子机柜的散热排风等场景，不同场景下可以通过调整叶片的安装角、扭曲率来适配不同的风压风量需求，比如需要高风压的场景可以适当增大叶根位置的安装角，需要大风量低噪音的场景可以适当减小叶片的扭曲程度，降低气流的剪切作用。建模过程中，叶片的型面构建通常先通过多个截面的翼型曲线放样生成，每个截面的弦长、

　　安装角都经过气动计算确定，保证气流沿叶片流动时的攻角处于合理范围，避免出现气流分离导致的性能下降；叶片与轮毂的合并位置需要做布尔运算后的圆角处理，不仅是为了降低应力集中，也能减少该位置的气流滞止区，提升整体气动效率。实际生产中，这类叶轮如果采用机加工方式制作，需要考虑刀具的可达性，叶片之间的流道宽度要保证铣刀可以顺利进刀，避免出现加工死角；如果采用铸造工艺生产，需要在建模时预留拔模斜度，同时保证壁厚均匀，避免铸造过程中出现缩孔、变形等缺陷。
