多齿式农田耕耘作业部件结构设计

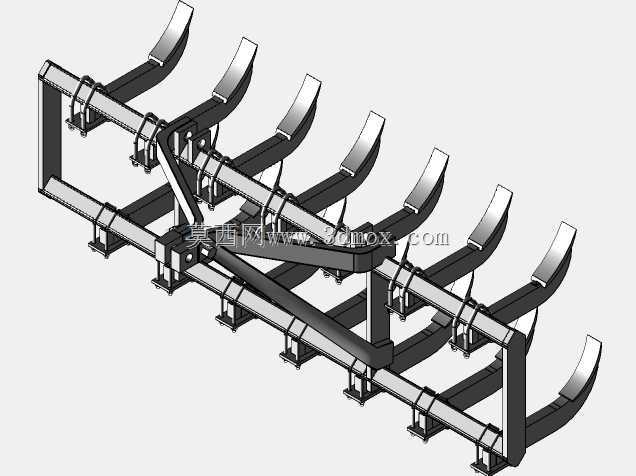

　　这套耕耘作业部件的三维结构，主要适配旱田作物播前的土壤整备环节，在东北黑土区、华北平原麦玉轮作区的大田作业场景中，这类部件直接挂载于拖拉机后悬挂机构，替代传统铧式犁完成表层土壤的松碎、残茬混埋作业，相比传统翻耕部件作业阻力更低，对表层土壤的扰动范围更可控，能有效减少过度翻耕带来的土壤墒情流失问题。从结构功能来看，整套部件采用双层横梁框架式承载结构，上层横梁负责与悬挂架的上拉杆、下拉杆铰接点位连接，下层横梁作为耕耘齿的安装基准，所有耕耘齿通过U型抱箍与横梁实现可调节固定，作业时可根据不同区域的土壤板结程度、耕作深度要求，灵活调整每个耕耘齿的横向安装间距与垂向入土深度，适配从15厘米到30厘米不等的常规耕作深度需求。

　　设计过程中优先考虑了作业载荷的均匀传递，斜向加强撑杆从悬挂连接点位置延伸至下层横梁的中段区域，将拖拉机传递的牵引载荷分散到整个框架的各个受力节点，避免局部应力集中导致的横梁变形、齿座断裂问题，每个耕耘齿的曲面弧度经过反复校核，入土角控制在22度到25度区间，既保证入土阶段的顺畅性，减少硬地层作业时的冲击载荷，又能在行进过程中实现土壤的抬升、破碎、回落，不会出现过度推土导致的作业阻力陡增问题。从安装边界来看，整套部件的横向总跨度适配1.8米到2.2米幅宽的常规拖拉机后悬挂尺寸，所有铰接点位的销轴直径、安装孔位间距符合农用拖拉机后悬挂的通用接口标准，无需额外改装即可直接挂载，每个耕耘齿的安装座预留了20毫米的前后调节余量，

　　可根据作业时的前进方向调整齿的作业角度，适配沙壤土、黏壤土等不同质地土壤的作业需求。结构细节上，所有横梁采用矩形空心型钢截面，在保证整体结构刚度的前提下尽可能降低自身重量，减少拖拉机的非作业载荷消耗，耕耘齿的刃口部位做了加厚处理，作业过程中遇到土壤中的碎石、作物残根时，不会出现齿尖崩裂、变形问题，相邻耕耘齿的横向间距设置为28厘米，作业后不会出现明显的漏耕条带，表层土壤的破碎度能满足播前种床整备的农艺要求，不需要后续额外的耙地作业即可直接进行播种工序。在实际作业场景中，这类耕耘部件还可搭配碎土辊、平土板等附属组件同步使用，框架后端预留了标准的附属件安装孔位，用户可根据自身的作业需求快速拓展功能，不需要对主体框架进行二次焊接、

　　打孔改装。整套结构的受力路径经过多轮仿真验证，牵引载荷从悬挂铰接点进入后，通过上层横梁分流到两侧的纵向连接梁，再通过斜撑传递到下层横梁的各个耕耘齿安装位，每个受力节点的应力值都控制在材料许用应力的60%以内，保证长时间重负荷作业下的结构可靠性，即使在连续作业的高负荷工况下，框架的整体形变量也不会超过2毫米，不会出现耕耘齿入土深度不一致、作业幅宽偏移的问题。
