农用圆盘耙耕作部件组焊结构设计

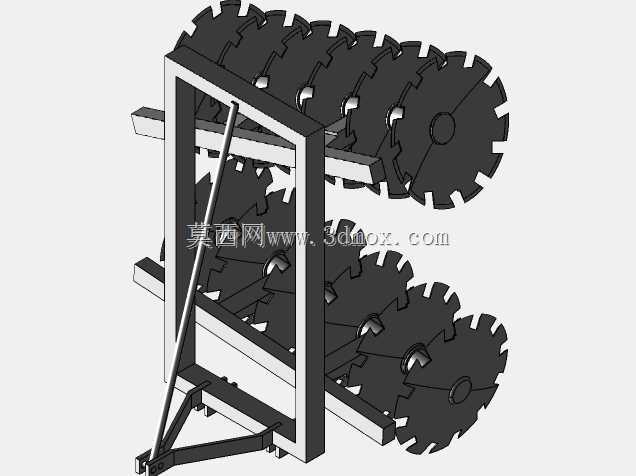

　　这套圆盘耕作部件的结构设计，核心围绕旱作农田播前整地、收后灭茬的实际作业需求展开，区别于传统铧式犁的翻垡作业逻辑，圆盘组靠自身重量加机架传递的下压力，让带缺口的耙片切入土壤，在机组行进过程中通过耙片的滚动完成切土、碎土、残茬切断与表层土壤整平的作业，适配东北、华北区域的黏重壤土、沙壤土以及留高茬的玉米、小麦地块作业，相比驱动型整地机具，被动滚动的圆盘组作业阻力更低，对大马力拖拉机的功率损耗更小，作业幅宽内的土壤平整度误差可控制在农艺要求的3厘米范围内。从结构布局来看，整组部件采用前后两排交错布置的耙片组设计，前排耙片与后排耙片的偏角设置存在3-5度的差值，避免作业过程中出现漏耕的条带，每个耙片通过独立的密封轴承座安装在方管轴上，

　　轴承座内置双层防尘密封圈，可阻挡田间泥沙、作物碎屑进入轴承滚道，延长润滑脂的更换周期，适配长时间连续野外作业的工况。机架部分采用矩形钢管组焊结构，主受力梁的壁厚根据作业幅宽匹配，保证在遇到土壤中埋藏的石块、树根等障碍物时，机架不会出现永久性变形，前端的悬挂连接点严格匹配三点悬挂的尺寸标准，上拉杆连接点设置多个调节孔位，可根据作业深度需求调整机架的纵向倾角，进而改变耙片的入土角度，控制单组耙片的作业深度在8-18厘米范围内可调。耙片本身采用耐磨硼钢冲压成型，边缘的缺口设计并非等距分布，而是根据切土扭矩的波动规律优化了缺口间距，在切断作物根茬、板结土块的同时，降低滚动过程中的冲击载荷，避免轴承座受到交变冲击而过早失效，

　　相邻耙片的重叠量设置为耙片直径的1/4，既保证相邻耙片的作业范围无间隙，又不会因重叠量过大造成不必要的功率损耗。安装边界方面，整组部件的横向宽度根据配套拖拉机的轮距设置，保证作业时机具不会超出拖拉机的轮距范围，避免地头转弯时刮蹭田埂或相邻地块的作物，纵向尺寸则兼顾运输状态下的通过性，悬挂后机具最低点距离地面的运输间隙不小于30厘米，满足乡村非铺装路面的通行要求。在实际作业场景中，这套圆盘组还可根据土壤条件调整附加配重的安装位置，在黏重板结的地块可在机架两侧加装配重块，提升耙片的入土能力，在沙质土壤地块则可减少配重，避免耙片入土过深造成过度耕作，破坏土壤的团粒结构。结构设计过程中，所有转动部件的同轴度公差控制在0.2毫米以内，

　　焊后对机架进行整体去应力处理，避免焊接残余应力造成机架变形，导致耙片组转动卡滞、作业深度不均的问题，每个耙片的轴向窜动量控制在0.5毫米以内，保证作业过程中耙片运转平稳，减少不必要的振动传递到拖拉机悬挂系统，降低驾驶员的操作疲劳度。
