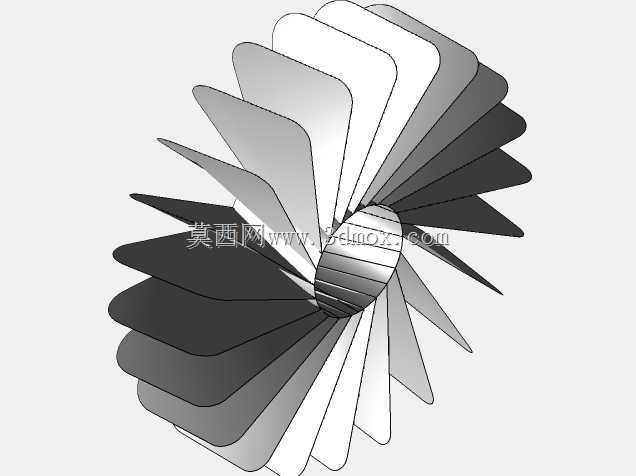

卡蒂亚结构扇叶叶轮三维设计

　　这类多叶片旋转结构常应用在通风换气、流体输送、小型动力散热场景中，作为核心做功部件，其叶片型线直接决定了流体通过时的压力提升效率、运行噪音水平以及能耗表现。在实际设备配套中，这类扇叶结构既可以作为独立通风设备的核心转子，也能嵌入到工业机柜散热、小型风道送风、特种工况气体循环的组件中，适配的安装场景覆盖了从民用通风设备到工业辅助散热单元的多个领域。

　　设计这类叶片结构时，首先要明确安装边界的约束条件：中心轮毂的内径需要匹配配套传动轴的直径，轮毂段的轴向长度要满足轴系定位的要求，保证键连接或者过盈配合的接触长度足够传递额定扭矩，避免运行过程中出现轮毂与轴的相对滑动。叶片外轮廓的最大回转直径需要匹配对应风筒或者安装腔体的内径，预留合理的运转间隙，既要避免间隙过大造成的流体回流损失，也要防止间隙过小导致运转过程中叶片与腔体剐蹭，考虑到不同材质的热胀冷缩特性，常温工况下的单边间隙通常控制在回转直径的千分之三到千分之五区间，若应用在高低温交变场景，还需要根据材料线膨胀系数进一步调整间隙值。

　　叶片的排布采用周向等距分布的逻辑，每一片叶片的安装角从叶根到叶梢采用渐变设计，叶根位置的安装角更大，保证靠近轮毂位置的流体能够获得足够的初始动能，避免轮毂附近出现流动滞止区，叶梢位置的安装角适当减小，匹配叶梢更高的线速度，降低叶梢位置的流动分离概率。叶片的型面采用光滑过渡的曲面设计，前缘做小圆角处理，减少流体冲击前缘造成的涡流损失，后缘则根据应用场景调整厚度，若侧重低噪音表现则适当加厚后缘，若侧重效率表现则做薄后缘处理，平衡加工难度与气动性能。

　　从结构强度角度考虑，叶片与轮毂的连接位置做了大圆角过渡，避免应力集中，因为旋转过程中叶片承受的离心力会在叶根位置产生最大的弯曲应力，圆角过渡能够有效分散应力集中点，提升结构的抗疲劳寿命。每一片叶片的厚度从叶根到叶梢逐渐减薄，既可以降低叶片整体的转动惯量，减少驱动电机的启动扭矩需求，也能让叶片的质量分布更合理，降低转子整体的不平衡量，减少运转过程中的振动。在建模过程中，所有叶片采用阵列方式生成，保证每一片叶片的型面、安装角度完全一致，从设计源头控制转子的初始静不平衡量，减少后续动平衡工序的去重量。

　　实际选型配套时，需要根据目标风量、风压参数匹配对应的叶片数量与转速，这类多叶片结构的特性是在较低转速下就能获得较高的风压，适合对噪音控制有要求的送风场景，相比少叶片的结构，同转速下的送风均匀性更好，出口端的气流脉动更小，能够降低风道内的气流再生噪音。安装时需要保证转子的回转轴线与驱动轴的轴线完全同轴，端面跳动量控制在允许范围内，否则运转过程中会产生周期性的轴向力，加速轴承的磨损，同时也会带来额外的振动噪音。若应用在有粉尘或者纤维的工况中，叶片表面需要做光滑处理，减少杂质在叶片表面的附着，避免长期运行后因积尘造成转子不平衡量增大，影响运行稳定性。
