重型健身训练用框式深蹲架结构设计

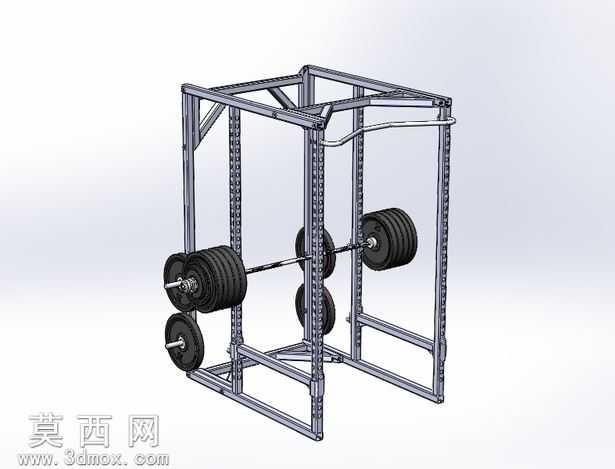

本作品为面向商用健身场景设计的框式深蹲训练架三维模型，采用SolidWorks完成全参数化建模，整体建模过程严格遵循机械设计装配逻辑，所有零件均采用实体特征建模完成，未使用面片简化结构，可直接导出用于工程图生产或运动仿真验证。模型整体采用方管型材搭建主体框架结构，四根主立柱采用等边长厚壁方管作为竖向承重构件，立柱表面等距排布调节孔位，用于适配不同身高训练者的杠铃支撑高度、安全防护杠高度调节需求，孔位间距经过人体工程学测算，满足常规训练的高度调节精度要求。框架顶部设置横向连接方管与斜向加强筋，提升整体框架的抗扭刚度与结构稳定性，避免大重量加载时框架出现侧向形变；框架下部同样设置横向连接构件，同时预留杠铃片存储挂杆的安装位，可将闲置杠铃片挂载于架体侧面，提升训练空间利用率。模型附带的杠铃与杠铃片组件均按照真实商用健身器材规格建模，杠铃杆采用细长轴类特征建模，表面设置滚花纹理特征模拟真实杆身防滑结构，杠铃片采用圆盘类回转特征建模，不同重量规格的杠铃片通过直径与厚度参数区分，还原真实配重片的尺寸比例。材质渲染方面，框架主体采用哑光磨砂金属材质，还原钢制健身器材的表面喷塑质感，杠铃杆采用亮面镀铬金属材质，杠铃片采用黑色哑光橡胶材质，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实商用健身器材的视觉质感。设计过程中重点考量了架体的承重安全冗余，所有连接节点均采用贴合真实焊接工艺的结构设计，未出现悬空结构或干涉装配问题，安全防护杠的安装位置经过受力路径分析，确保训练者出现力竭情况时，防护杠可稳定承接杠铃重量，避免训练损伤。整体模型装配关系清晰，所有活动调节部件均保留了合理的装配间隙，可直观展示架体的高度调节逻辑与配件安装方式，既可以用于健身器材新品研发的结构验证，也可作为健身场馆布局规划的三维展示素材使用。
