带流场仿真分析的三通管道结构设计

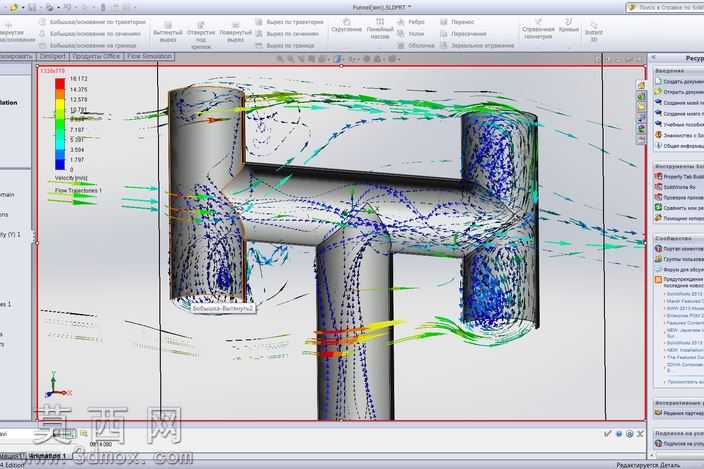

本作品为三通类管道结构的三维建模与流体仿真分析成果，建模阶段依托三维参数化设计思路完成整体结构搭建，首先以146毫米的烟囱管道内径为核心尺寸基准，通过草图绘制、拉伸凸台、薄壁特征生成等操作构建出三段连通的圆柱管道主体，精准还原三通管道的交汇连通结构，建模过程中对管道内壁的衔接处做了平滑过渡处理，避免出现尖锐棱角影响后续流体仿真的计算精度，同时对管道外壁的壁厚做了统一参数化设置，保证结构尺寸符合常规管道的设计规范。完成基础结构建模后，作品同步开展了流体动力学仿真分析，设定风的最初入射速度为10米每秒，通过流体仿真模块划分网格、设置边界条件、求解计算后，生成了可视化的流场轨迹图，采用彩色色阶映射不同区域的流速大小，以流线形式直观呈现流体进入管道后在三通交汇区域的分流、绕流、涡流状态，清晰展示不同管段内的流速分布差异与流动走向，可直观观察到流体在管道拐角、交汇位置的流速变化与湍流产生区域。材质设置上，管道主体赋予了哑光金属材质，还原钢制管道的真实质感，仿真流线采用半透明彩色渐变材质，不同流速区间对应蓝、绿、黄、红的色彩区分，让流场分布的视觉呈现更加清晰直观，渲染阶段调整了场景光照角度，避免金属管道表面出现过强反光遮挡流场细节，同时保证管道结构的轮廓层次清晰。整个设计将结构建模与流体仿真深度结合，既完成了管道本身的参数化结构设计，又通过仿真验证了该三通结构在给定风速条件下的流体流动特性，可为同类通风管道、排烟管道的结构优化、流阻分析提供直观的可视化参考，帮助设计者快速判断管道结构对流体流动的影响，为后续调整管道交汇角度、优化内壁过渡结构提供数据支撑与可视化依据。
