巴亚德阿尔伯特型热丝电离规结构设计

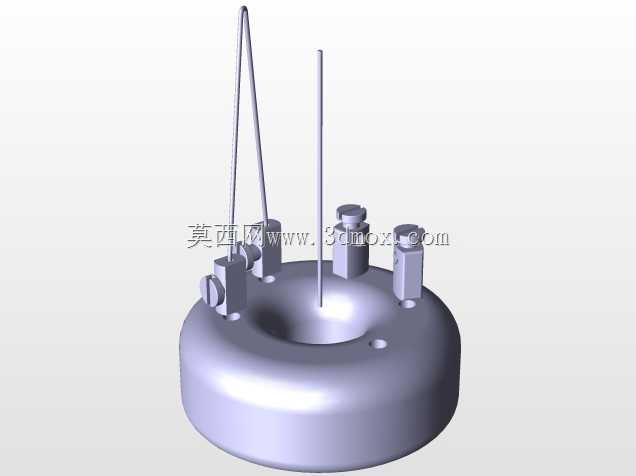

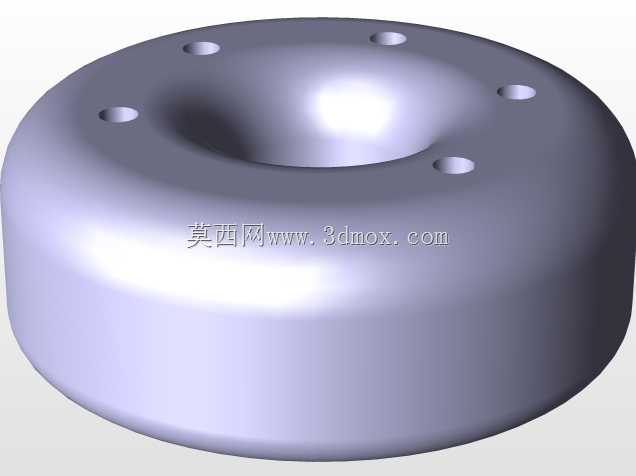

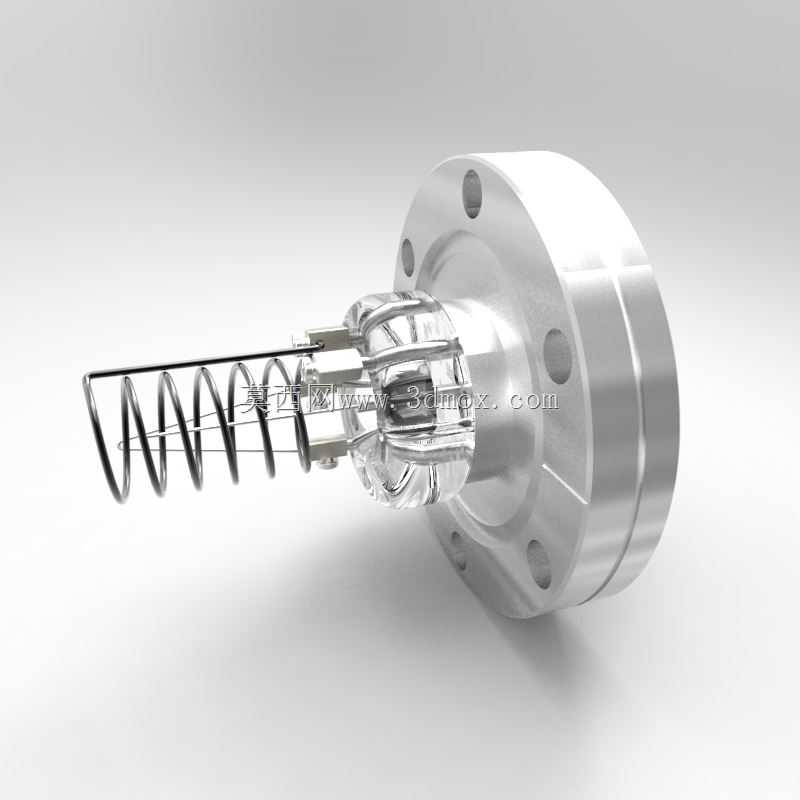

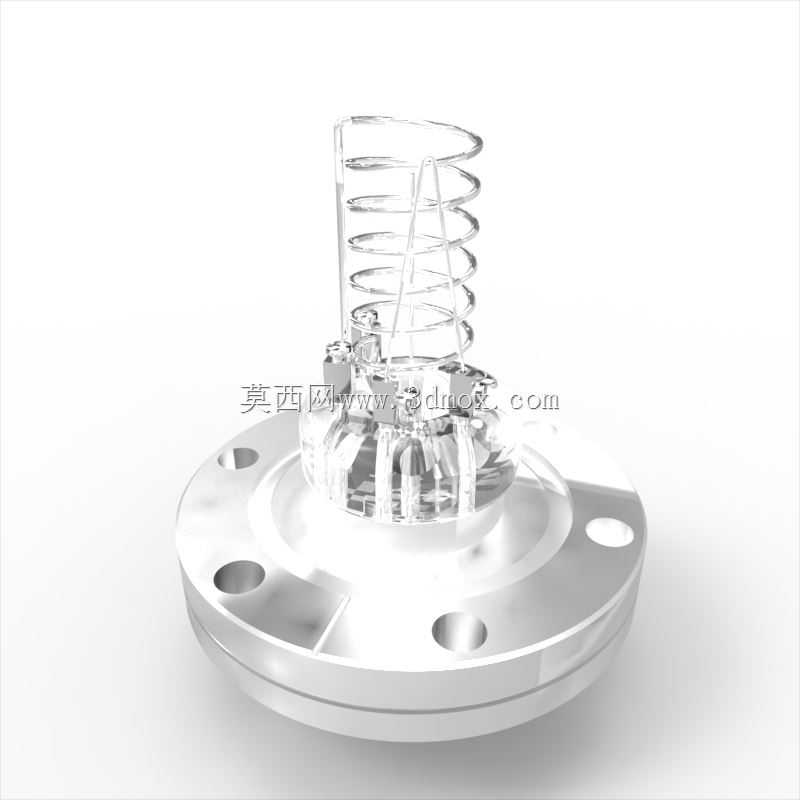

在高真空与超高真空测量场景中，巴亚德-阿尔伯特型热丝电离规是应用极为广泛的测量器件，常见于真空镀膜设备、半导体晶圆加工腔体、粒子加速器真空管路、空间环境模拟试验舱等需要精准获取低气压参数的工业与科研场景，这类场景对真空度的测量精度直接决定了工艺稳定性与试验结果可靠性，因此电离规的结构设计合理性直接影响测量数据的准确性与器件使用寿命。从结构设计逻辑来看，该电离规采用中心收集极搭配外围螺旋栅极的同轴布局，灯丝组件布置在栅极外侧，这种结构能够最大化电子的飞行路径，提升气体分子的电离效率，同时减少软X射线引发的光电流干扰，拓展低气压端的测量下限，可覆盖1e-4Torr至1e-9Torr的线性响应区间，灵敏度稳定在5至20Torr-1区间，满足绝大多数中高真空场景的测量需求。设计过程中充分考虑了实际工况的冗余需求，配置了双灯丝结构，两根灯丝可独立工作，当主灯丝因长期工作在富氧环境、或是遭遇腔体意外进气导致烧毁时，可直接切换至备用灯丝工作，无需拆解真空腔体更换器件，大幅降低设备维护的停机时间；灯丝材料根据应用场景做了区分，钍涂层灯丝适配富氧应用场景，具备更强的抗氧化能力，钨灯丝则适配含卤素残余气体的工况，成本更低且抗腐蚀表现更稳定。安装接口采用标准CF法兰结构，法兰上均匀布置安装螺栓孔，可直接与真空腔体上的对应法兰座配合，通过金属密封实现真空兼容，安装时需保证规管轴线与法兰端面垂直，避免灯丝与栅极组件因安装倾斜触碰腔体内壁，同时要预留足够的接线空间，规管上方的螺旋栅极与灯丝组件不能与周边其他部件产生干涉，安装边界需保证规管插入腔体的深度符合设计要求，确保测量端处于腔体的有效气流区域，避免因安装位置不当导致测量值偏离腔体真实真空度。从结构细节来看，灯丝采用螺旋绕制结构，能够在有限的空间内提升热电子发射面积，同时保证加热时的结构强度，避免高温下灯丝形变下垂触碰栅极；栅极采用细金属丝绕制成开放螺旋结构，既能够形成稳定的加速电场，又不会对气体分子的自由运动造成过多阻挡，保证电离区域的气体分子密度与腔体内部一致；底部的陶瓷绝缘组件将各个电极与法兰基座做电气隔离，避免电极间漏电影响测量信号的准确性，同时陶瓷材料具备良好的真空兼容性与耐高温性能，能够承受规管工作时的高温烘烤除气需求，适配超高真空系统的烘烤工艺要求。
