编织纹理鞋款曲面包覆结构设计

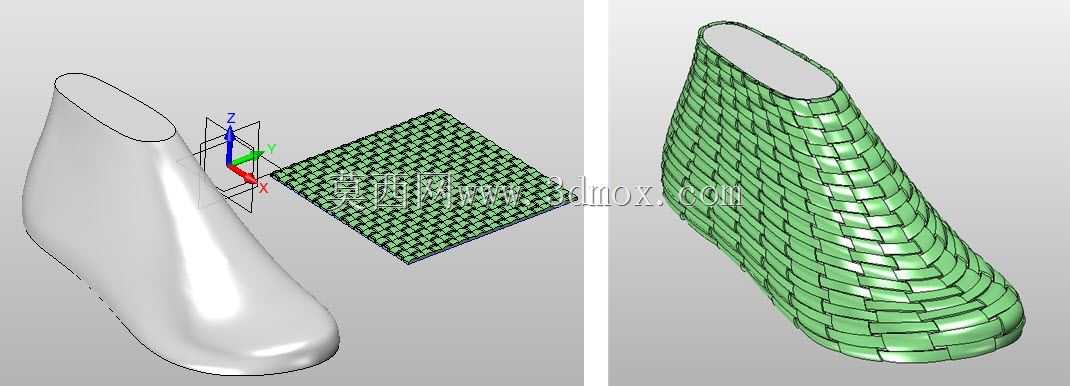

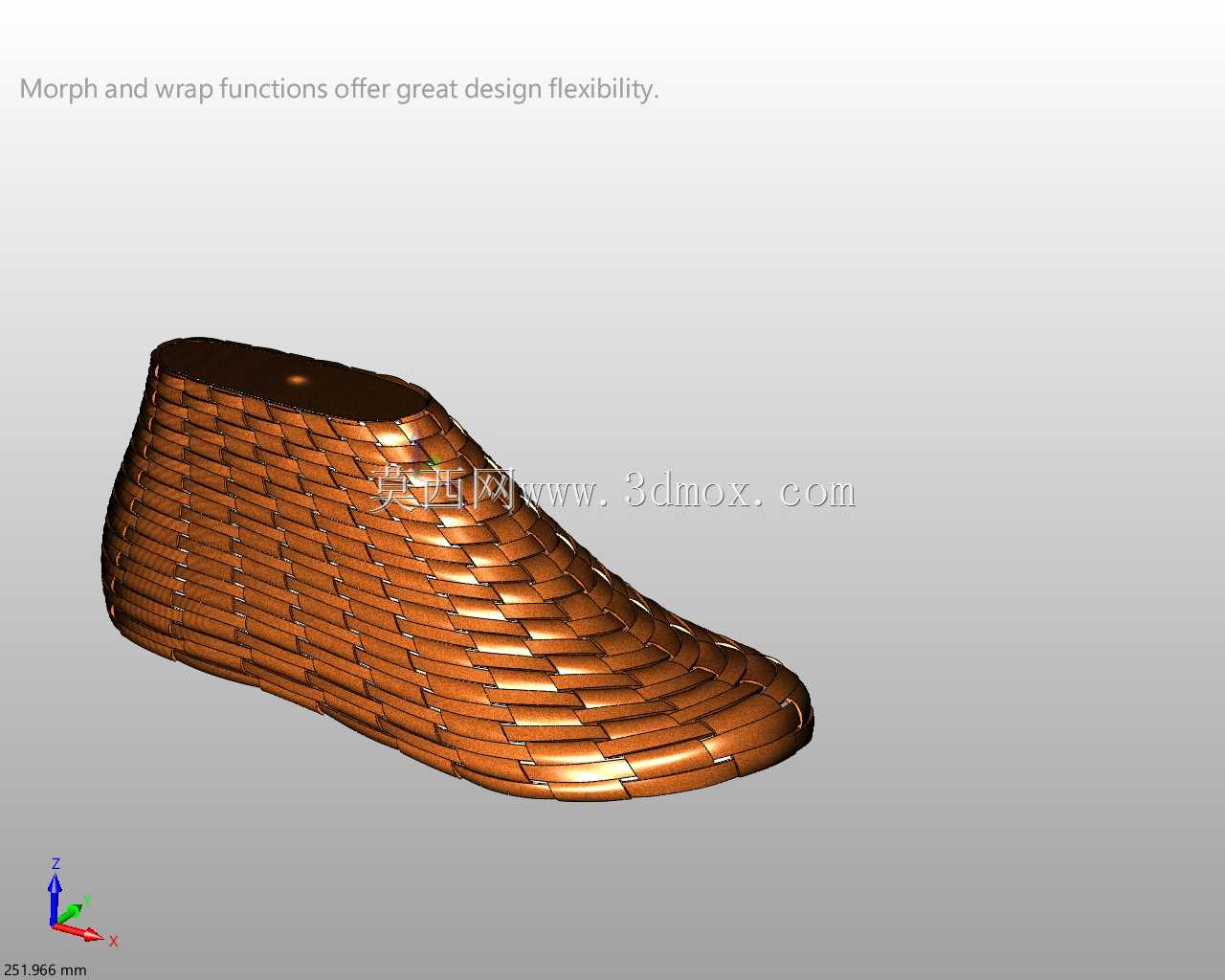

在鞋品结构设计环节，曲面包覆效果的落地一直是外观与结构协同的难点，这款编织纹理鞋的三维建模过程，重点解决了异形曲面纹理贴合、结构边界顺滑过渡的实际工程问题。日常鞋品设计中，常遇到纹理在鞋头翘曲位置拉伸变形、鞋帮侧曲面纹理排布错位、鞋底与鞋身衔接处纹理断裂的问题，建模时先基于人体足部工学的基础鞋楦曲面做基准，先确定鞋口的安装边界，鞋口边缘做1.2mm的圆角收边处理，匹配日常穿着时脚踝活动的余量，避免硬质边缘磨脚的实际使用问题。鞋身整体长度控制在适配常规38-42码鞋楦的区间，鞋头位置做15度的上翘弧度，匹配行走时足部前掌的弯折活动轨迹，鞋底侧墙做3mm的加厚支撑边界，预留后续鞋底粘合或者一体成型的安装余量。纹理设计上采用交错编织的条带结构，单根编织条带宽度控制在4mm，厚度1.5mm，条带之间预留0.3mm的装配间隙，避免成型时出现纹理粘连的问题，建模时通过曲面变形包覆功能，将平面编织纹理映射到鞋身整体异形曲面上，在鞋身侧腰曲率变化最大的位置，手动调整纹理控制点的排布密度，保证每一段编织条带的宽度均匀一致，不会出现局部拉伸变窄或者挤压堆积的情况。从实际应用场景来看，这类编织纹理结构既可以用于注塑一体成型的休闲鞋生产，也可以作为编织鞋面的打样参考，建模时特意在鞋身内部预留了2mm的内衬安装空间，匹配常规鞋品的海绵内衬、鞋垫的装配尺寸，鞋跟位置做5mm的加厚支撑结构，对应日常穿着时足跟的受力区域，保证结构强度的同时不会额外增加鞋身整体重量。在曲面衔接处理上，鞋头位置的编织条带做收束处理，所有条带最终汇聚到鞋头前端的中心点，避免纹理在鞋头小曲率位置出现扭曲，鞋口位置的编织条带做平齐收边，和鞋口的包边结构顺滑衔接，没有突兀的断差。这类建模思路可以直接复用在各类异形曲面包覆纹理的鞋品设计中，不需要反复拆分曲面做单独纹理绘制，通过整体包覆加局部控制点调整的方式，既能保证纹理的整体一致性，也能适配不同鞋楦曲面的曲率变化，减少后续开模或者打样时的调整工作量，实际生产中可以直接提取模型的曲面数据做刀路加工或者3D打印打样，不需要额外做曲面修复，所有结构边界都做了公差预留，匹配常规鞋品生产的工艺要求。
