越野摩托KX65传动链条导向导轨结构

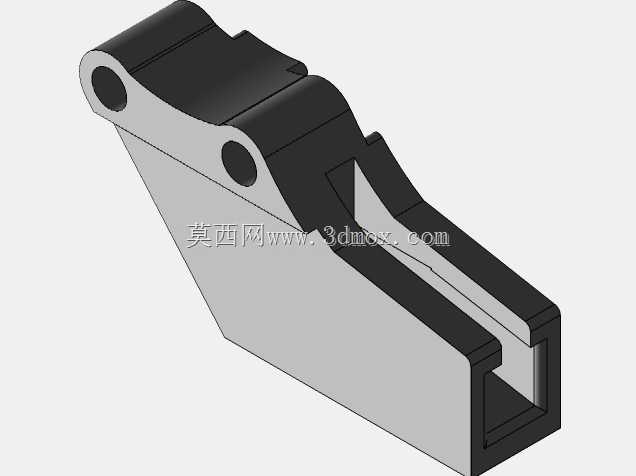

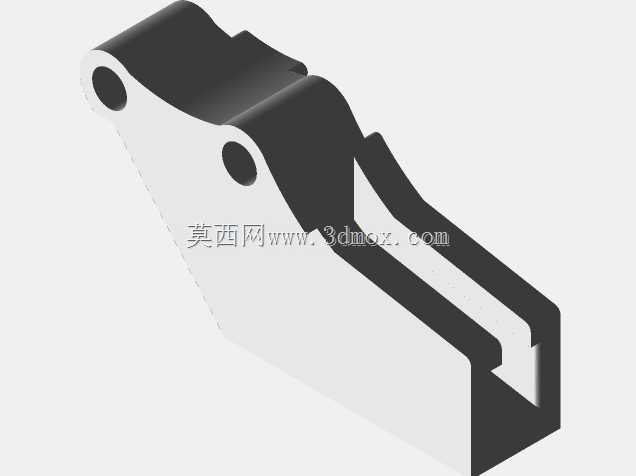

这款链条导向结构主要适配小排量越野摩托的后传动系统，安装位置位于后摇臂靠近链轮输出端的下侧区域，核心作用是约束传动链条在高速运转、颠簸路面跳动时的横向与纵向位移，避免链条脱离链轮齿槽、剐蹭后摇臂本体或车架结构，同时降低链条运转过程中的摆动幅度，减少不必要的传动损耗与异响。从结构设计来看，整体采用一体化实心构型，没有拼接或装配缝隙，两个带通孔的安装凸台分别对应后摇臂上的原有固定点位，安装孔的中心距、孔径完全匹配原车安装边界，不需要额外对车架或后摇臂进行打孔、焊接改造，直接替换原车老化的导轨即可完成装配。导轨主体的导向槽深度经过反复校核，槽体内壁的弧度完全贴合链条外链板的运行轨迹，既不会因为槽宽过大失去导向约束作用，也不会因为槽宽过小导致链条与槽壁发生持续干摩擦。导向槽的入口端做了大圆弧过渡处理，即便链条在飞坡落地瞬间出现大幅度上下跳动，也能顺着圆弧顺滑导入导向槽内，不会出现卡滞、撞击导轨端部的情况。考虑到越野骑行场景下泥沙、碎石极易附着在链条表面，导轨的外侧边缘做了倾斜的导沙斜面，运转过程中链条携带的泥沙会顺着斜面直接排出导向槽，不会在槽内堆积加剧链条与导轨的磨损。实心结构的设计主要面向增材制造的加工场景，内部没有设置减重空腔，打印完成后不需要额外做支撑去除、内腔清砂的后处理工序，整体结构强度远高于原车采用的薄壳塑料导轨，即便在极端越野路况下受到链条冲击、碎石击打也不会出现开裂、断裂的问题。安装时需要注意，固定螺栓的扭矩要控制在合理区间，避免过压导致安装凸台出现应力开裂，装配完成后需要手动转动后轮，检查链条全程运转过程中与导向槽的间隙是否均匀，不存在局部剐蹭、卡滞的情况再进行路试。日常使用中，该导轨的磨损速率远低于原厂薄壳件，不需要频繁检查更换，能大幅降低非铺装路面骑行时的链条脱轨故障概率，适配的安装边界也能兼容同平台多款小排量越野车型的传动系统布局，不需要做额外的结构修改。
