Taitran Technic法兰型M8台阶螺纹螺母

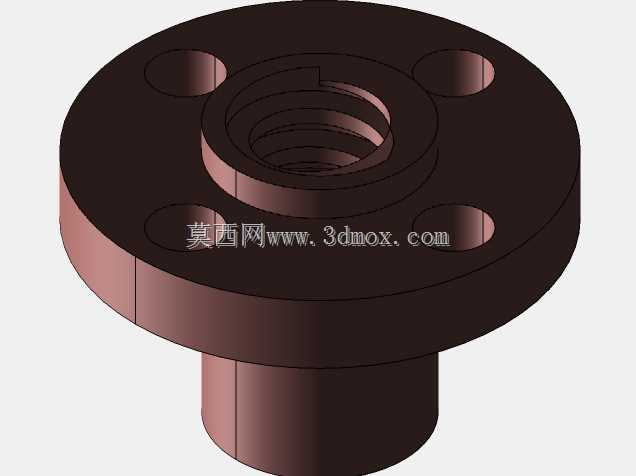

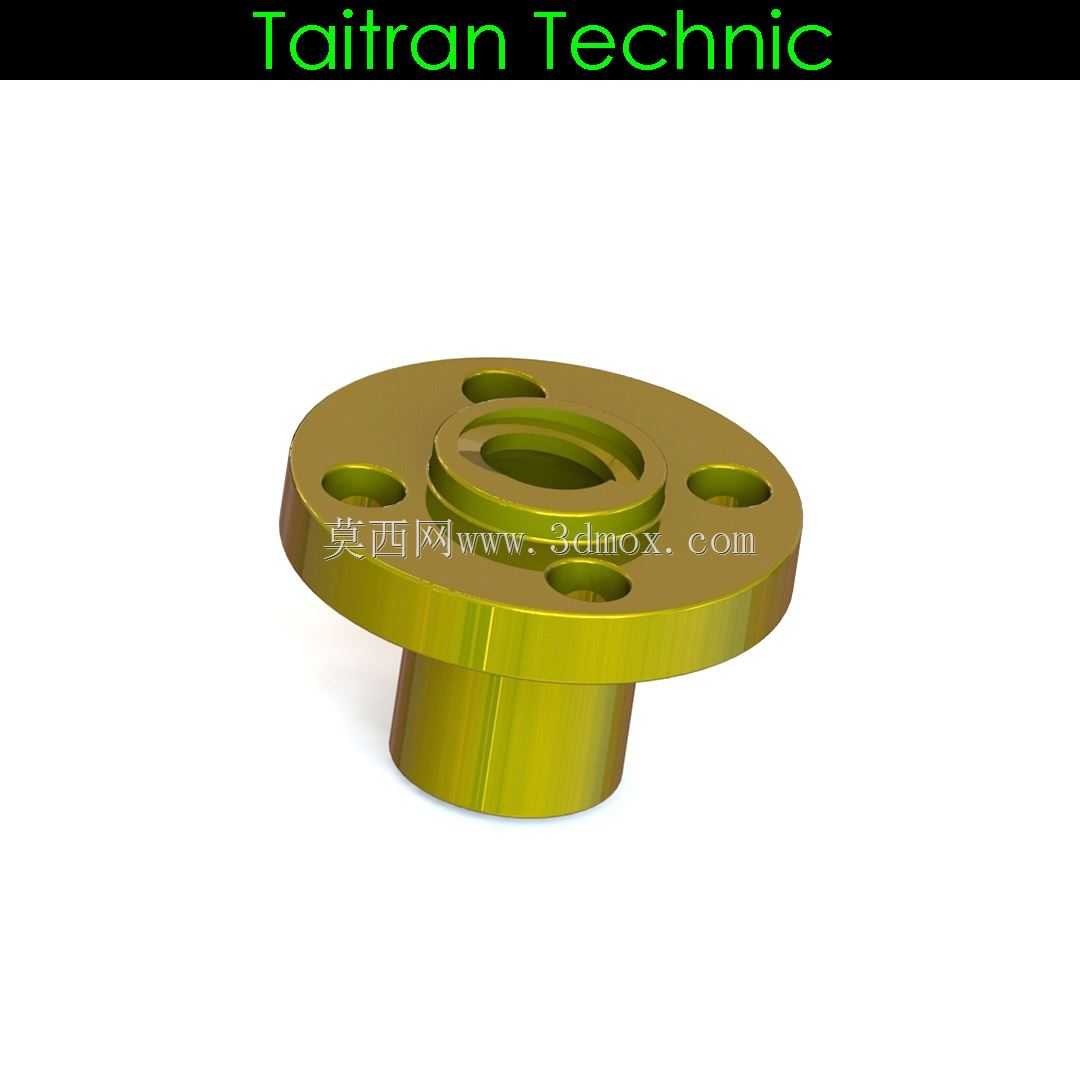

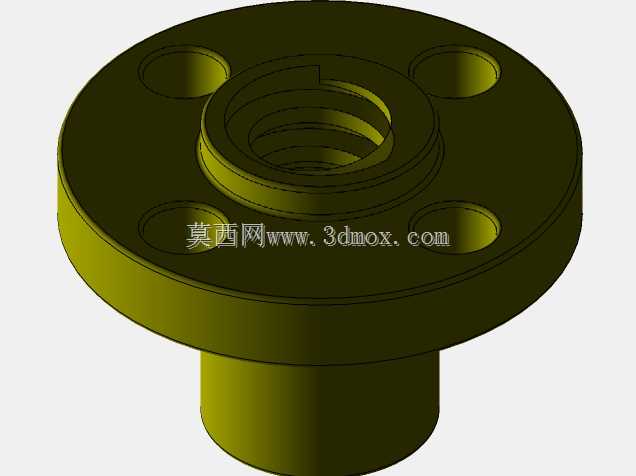

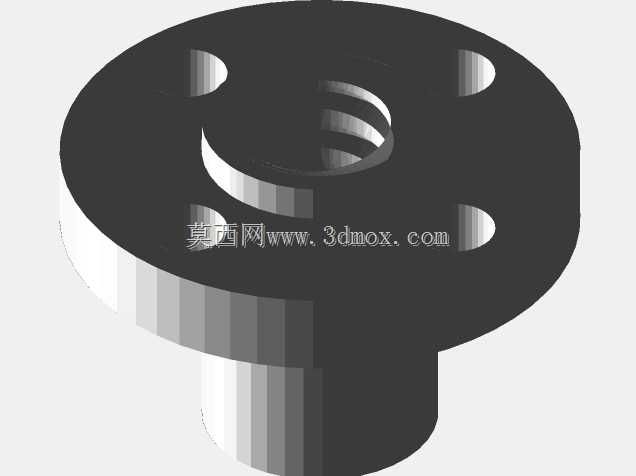

在桌面级小型数控设备、DIY类3D打印机以及微型激光切割机的传动结构搭建中，经常会遇到需要将丝杠传动副与运动滑台做刚性连接的场景，常规的圆螺母无法提供足够的安装定位面，锁紧后容易出现传动偏心，长期往复运动下甚至会出现螺母松脱，直接影响传动精度。这款带法兰凸台的M8螺纹螺母，正是针对这类小型传动场景做的适配设计，其法兰盘上均匀分布的安装孔，可以直接通过螺丝将螺母锁紧固定在运动滑台的安装面上，不需要额外加工螺母定位槽，大幅降低小型设备的机架加工难度。螺母主体的螺纹规格为M8，适配导程2mm的T型丝杠，下方的凸台高度为2mm，安装时可以直接嵌入滑台对应的定位沉孔中，配合法兰面的压紧力，完全消除螺母安装后的径向窜动间隙，保证丝杠传动过程中螺母与丝杠的同轴度，避免运动过程中出现卡滞、爬行的问题。从结构设计来看，法兰盘做了等厚的圆盘式设计，六个安装孔沿法兰圆周均匀排布，不管是方形滑台还是圆形滑台，都能找到对应的安装孔位适配，不需要额外调整安装角度；法兰与下方凸台的过渡处做了微小的倒角处理，既可以避免安装时锐边刮划安装面，也能在嵌入沉孔时起到导向作用，降低安装对位的难度。螺纹部分做了通长的内螺纹设计，螺纹啮合长度足够，在承受轴向传动负载时，螺纹牙的受力分布更均匀，不会出现局部牙型过载滑丝的问题，相比薄型螺母，其轴向承载能力更适配小型设备的传动负载需求。在实际选型使用时，需要注意安装面的沉孔深度要与凸台高度匹配，沉孔直径略大于凸台外径0.1-0.2mm即可，过大的间隙会抵消凸台的定位效果，过小则会导致凸台无法嵌入到位，法兰面无法贴紧安装面。这类螺母可以直接替代同规格的滚珠丝杠螺母使用，在对传动精度要求不是极高的桌面级设备中，能够大幅降低传动部件的采购成本，同时安装维护更简单，不需要额外做螺母预紧调整，对于DIY爱好者和小型设备开发人员来说，能够有效缩短设备搭建的周期，减少传动结构的调试工作量。日常使用中，只需要定期在螺纹副处添加少量润滑脂，就能保证长期运行的顺畅性，法兰面的安装螺丝建议添加防松垫圈，避免设备运行过程中的振动导致螺丝松动，影响传动稳定性。
