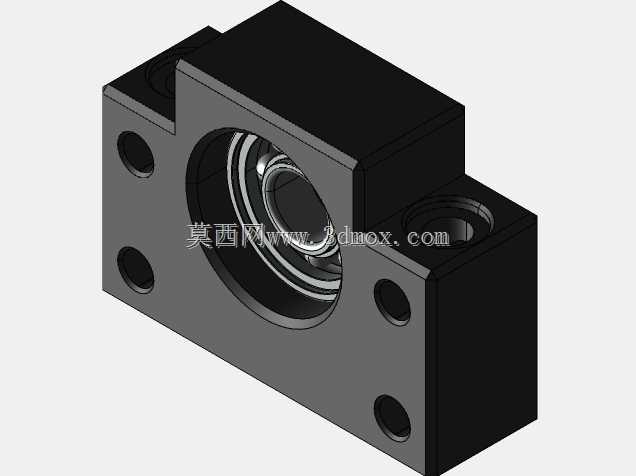

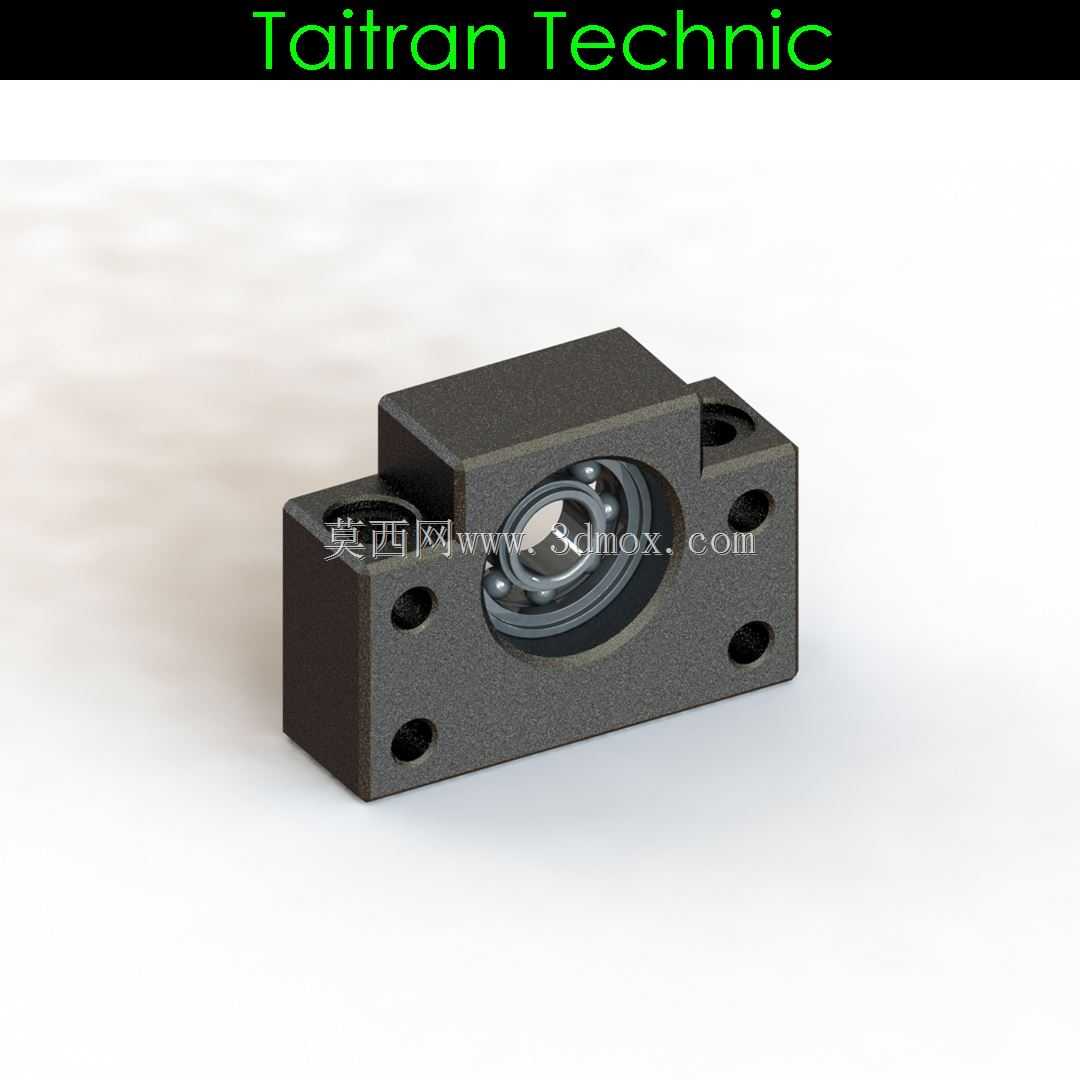

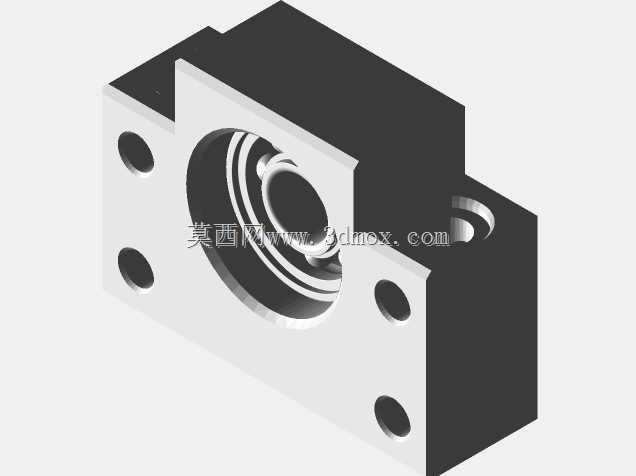

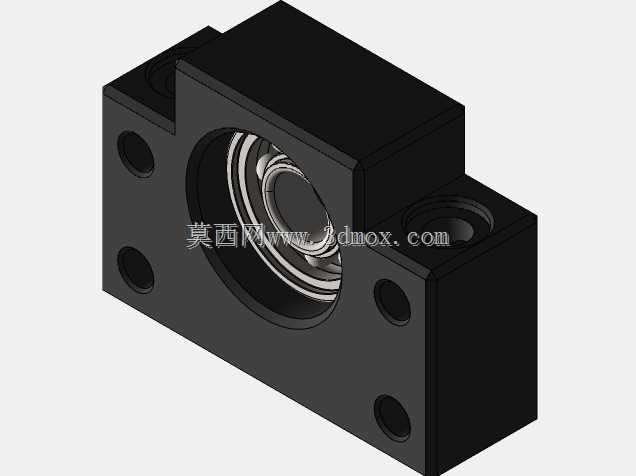

Taitran Technic BF12滚珠丝杠端部固定座

这款BF12规格的滚珠丝杠端部固定座，是小型精密传动系统里的核心支撑部件，主要适配公称直径10毫米的滚珠丝杠轴端，在桌面级精密设备的传动链路中承担径向承载与轴向定位的核心作用。从实际应用场景来看，这类固定座大量出现在桌面级FDM3D打印机的Z轴传动端、小型桌面数控雕刻机的进给轴端、迷你激光切割机的位移驱动端，还有部分小型桌面点胶设备、桌面级 pick-and-place 小型贴装设备的直线传动模组里，用来给滚珠丝杠提供固定端的旋转支撑，抵消丝杠运转过程中产生的径向跳动与轴向窜动，保证传动精度的稳定性。

从结构设计思路来看，这款固定座采用一体式方块式本体结构，本体上预留了六个安装沉孔，分布在支撑轴承的四周，安装时可以直接通过内六角螺栓将固定座锁附在设备的安装基板或者型材立板上，不需要额外加工复杂的定位台阶，安装容错率较高。本体内部集成了适配的深沟球轴承，轴承内圈与丝杠轴端的配合段采用过渡配合设计，装配时通过轴端锁紧螺母将轴承内圈与丝杠轴端锁死，轴承外圈则通过固定座内部的台阶孔与端盖结构实现轴向限位，保证轴承在承受轴向载荷时不会发生移位。

从安装边界尺寸来看，这款固定座的整体外形为方正的块状结构，安装孔的孔位间距适配16毫米规格的铝型材安装面，可以直接和市面上常见的16系列工业铝型材配合组装，不需要额外设计转接板。固定座的中心高经过精准设计，和配套的丝杠螺母座、直线导轨的滑块安装面高度匹配，组装时不需要额外调整垫片来补偿高度差，能大幅缩短小型设备的装配调试周期。轴承的预紧力在出厂装配时已经调整到适配小型传动系统的区间，既不会因为预紧力过大导致丝杠转动阻尼过高，也不会因为预紧力不足出现轴向窜动，在日常的小型设备运转工况下，能保证丝杠的同轴度控制在合理范围内，减少丝杠高速往复运转时的振动与噪音。

在实际选型使用时，这款固定座作为丝杠的固定端使用，对应的另一端通常搭配支撑侧的支座使用，形成一端固定一端支撑的丝杠安装方式，这种安装方式在小型设备的短行程传动场景下，既能保证足够的传动刚性，又能补偿丝杠因为温度变化产生的微量伸长，避免丝杠出现憋转的情况。固定座的本体采用钢材加工而成，表面经过发黑处理，具备一定的防锈能力，在桌面设备的常规使用环境下，不需要额外做表面防护处理就能满足长期使用的需求。
