KW11-3Z型带摆杆微动限位开关

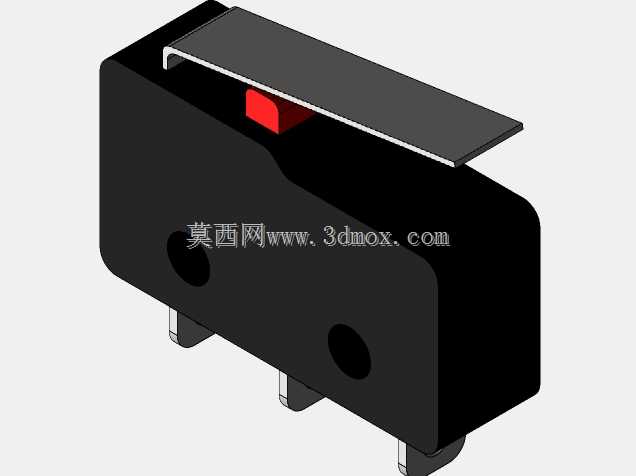

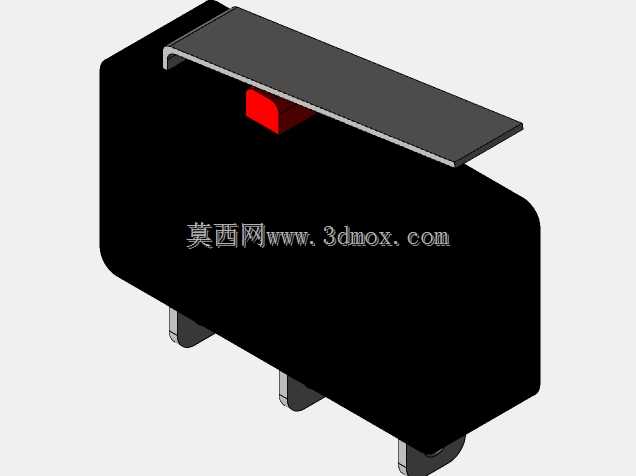

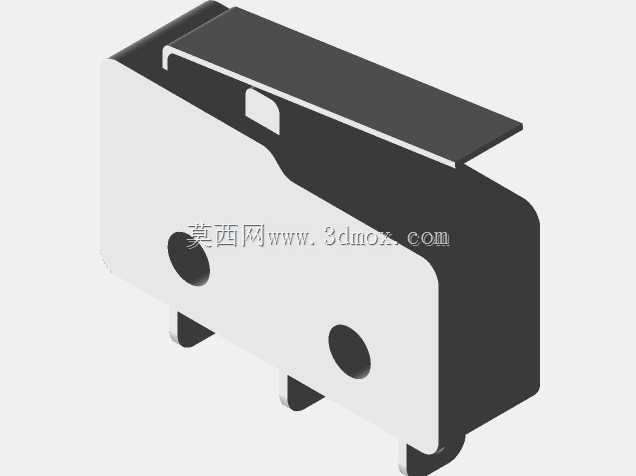

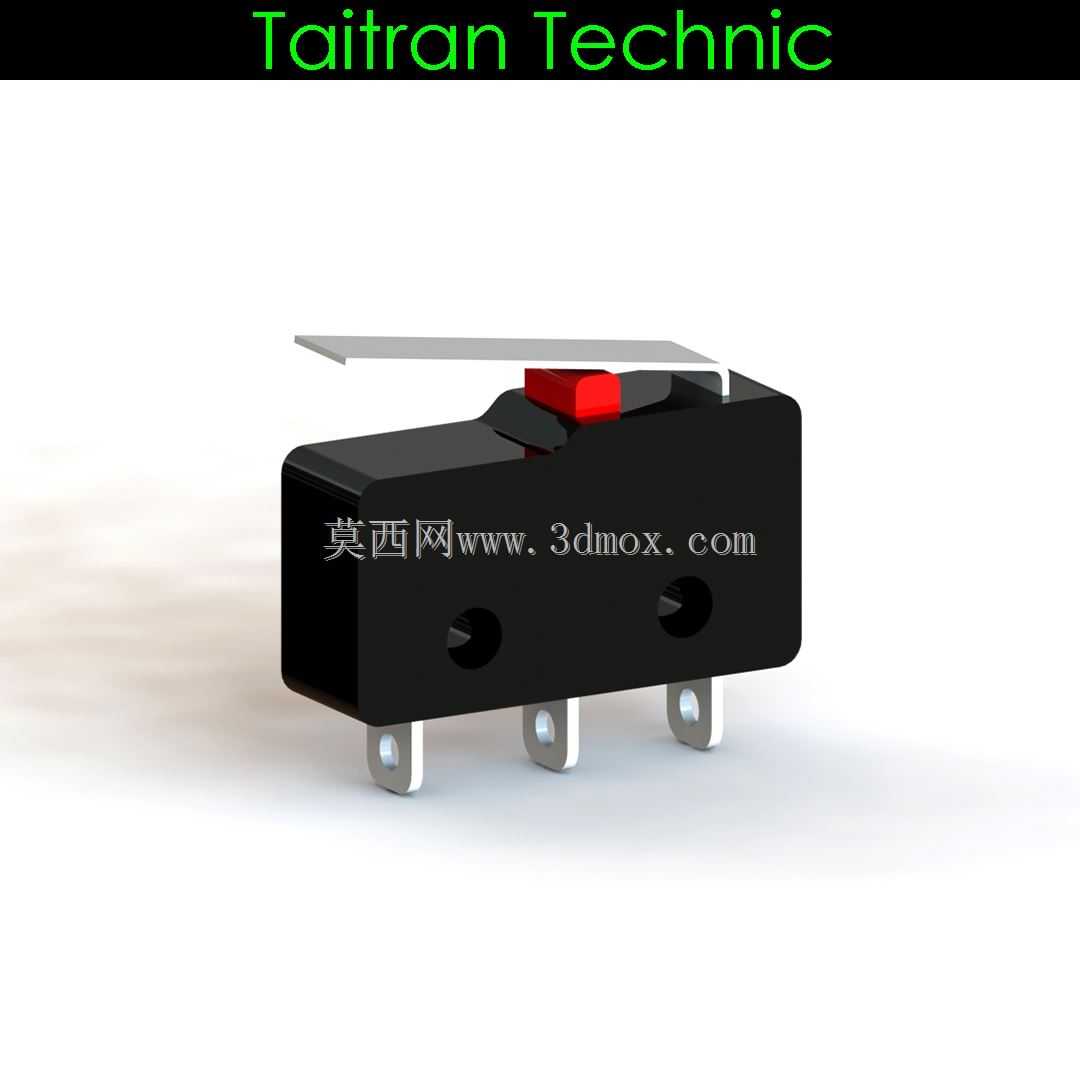

这款小型微动限位开关是工控领域极为常用的位置检测元件，在各类自动化生产线、小型机电设备、家电控制回路里都能见到它的身影。日常设备运行中，它主要承担行程限位、位置到位检测、机构状态反馈的作用，比如小型输送线的到位停机、家电门盖的开合检测、工装夹具的夹紧到位确认，都可以通过这类开关实现信号通断的反馈。从结构设计来看，这款开关采用带长摆杆的触发结构，相比直压式微动开关，它的触发接触范围更大，不需要执行机构精准对准触点，只要机构运动过程中触碰摆杆任意位置，达到触发行程后就能快速完成触点切换，响应速度快，触发压力小，不会对运动机构造成额外的负载阻力。开关主体采用阻燃黑色工程塑料外壳，绝缘性能可靠，能够满足常规工业环境下的电气绝缘要求，顶部红色的触发芯轴配合金属摆杆，摆杆做了圆角钝化处理，长期往复触碰不会产生尖锐毛刺刮伤执行机构表面。底部采用三个直插式焊片引脚，分别对应公共端、常开端、常闭端，接线时可以根据实际控制回路需求选择对应的触点组合，引脚间距符合常规小型微动开关的通用尺寸，兼容市面上多数同规格产品的安装孔位，替换时不需要重新改动安装板的开孔设计。安装层面，开关本体预留了两个贯通的安装孔，孔位间距经过标准化设计，可以直接通过M2或者M2.5的螺丝固定在设备安装板上，安装时需要注意摆杆的触发方向要与机构运动方向匹配，避免反向受力导致摆杆弯折损坏。开关的触点采用银合金材质，具备一定的带载能力，能够直接通断小功率控制回路，不需要额外加装中间继电器过渡，简化控制回路的布线设计。建模过程中完整还原了开关的所有外部细节，包括摆杆的弯折角度、引脚的长度与厚度、安装孔的沉台结构、外壳的分型线位置，甚至外壳表面的细微脱模斜度都做了还原，导入装配环境后可以直接用于干涉检查，不需要额外调整尺寸，能够帮助结构设计师在整机布局阶段提前确认安装空间，避免后期装配时出现空间干涉问题。实际选型使用时，需要注意触发行程的预留，要保证机构运动到极限位置时摆杆的压下量在开关的允许行程范围内，不能超程压合，否则会导致内部弹性元件疲劳失效，缩短开关的使用寿命，同时接线时要注意引脚的极性标识，避免接错常闭常开触点导致设备逻辑错误。
