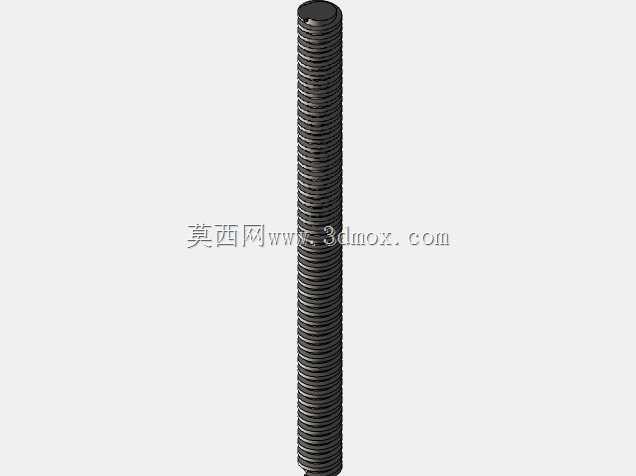

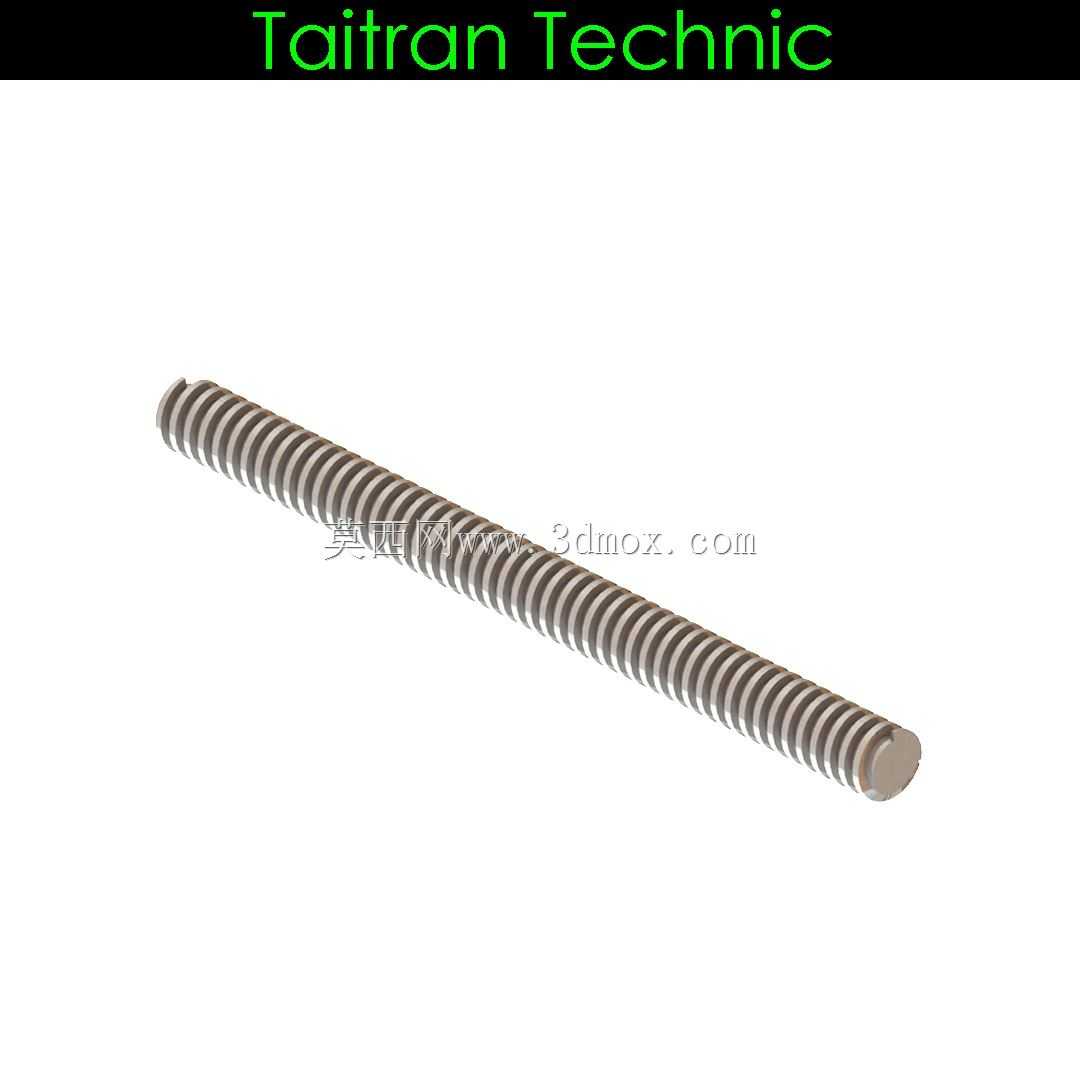

M8导程2mm梯形传动丝杆结构设计

这款M8规格导程2mm的梯形丝杆，是桌面级小型制造设备线性传动系统里的高性价比替代方案，核心适配场景覆盖桌面FDM3D打印机Z轴升降传动、小型桌面数控雕刻机的进给轴传动、迷你激光切割机的位移轴驱动，也可用于小型自动化实验装置、教学演示设备的线性运动机构搭建。从结构设计逻辑来看，这款丝杆采用8mm公称直径、2mm导程的梯形螺纹牙型，牙型角适配同规格配套螺帽的啮合间隙，传动过程中能保持稳定的静摩擦特性，不会像普通三角螺纹那样在低速进给时出现明显的爬行问题，同时梯形牙的承载接触面更大，相比同规格滚珠丝杆成本可压缩七成以上，完全能满足小型轻载设备的传动精度与寿命要求。在安装边界上，丝杆的端部可根据安装需求加工成光轴段适配径向轴承支撑，标准牙段长度可根据设备行程灵活裁切，配套的同导程螺帽可直接通过法兰孔固定在移动滑台上，不需要额外定制复杂的连接转接件，安装时只要保证两端支撑座的同轴度控制在0.1mm以内，就能避免传动卡滞、磨损不均的问题。从实际使用特性来看，这款丝杆的导程设计匹配小型设备常用的步进电机步距角，搭配常规1.8度步进电机与16细分驱动时，单脉冲进给量可达到0.00625mm，完全能满足桌面3D打印0.1mm层厚的打印精度要求，也能适配迷你数控设备0.05mm级的进给精度需求；日常使用中配合润滑脂定期维护，在轻载连续运行工况下的磨损量远低于普通螺纹杆，传动噪音也比同规格滚珠丝杆更低，非常适合对成本敏感、对传动精度有基础要求的桌面级小型设备开发场景。不同于重载设备使用的大直径滚珠丝杆，这款小规格梯形丝杆的自重更轻，移动滑台的惯量负载更小，不需要搭配大扭矩电机就能驱动，能进一步压缩小型设备的整体成本与结构重量，在学生科创项目、开源硬件设备开发、小型非标自动化装置搭建场景中，能快速完成线性传动机构的选型与装配，减少传动结构的设计验证周期。
