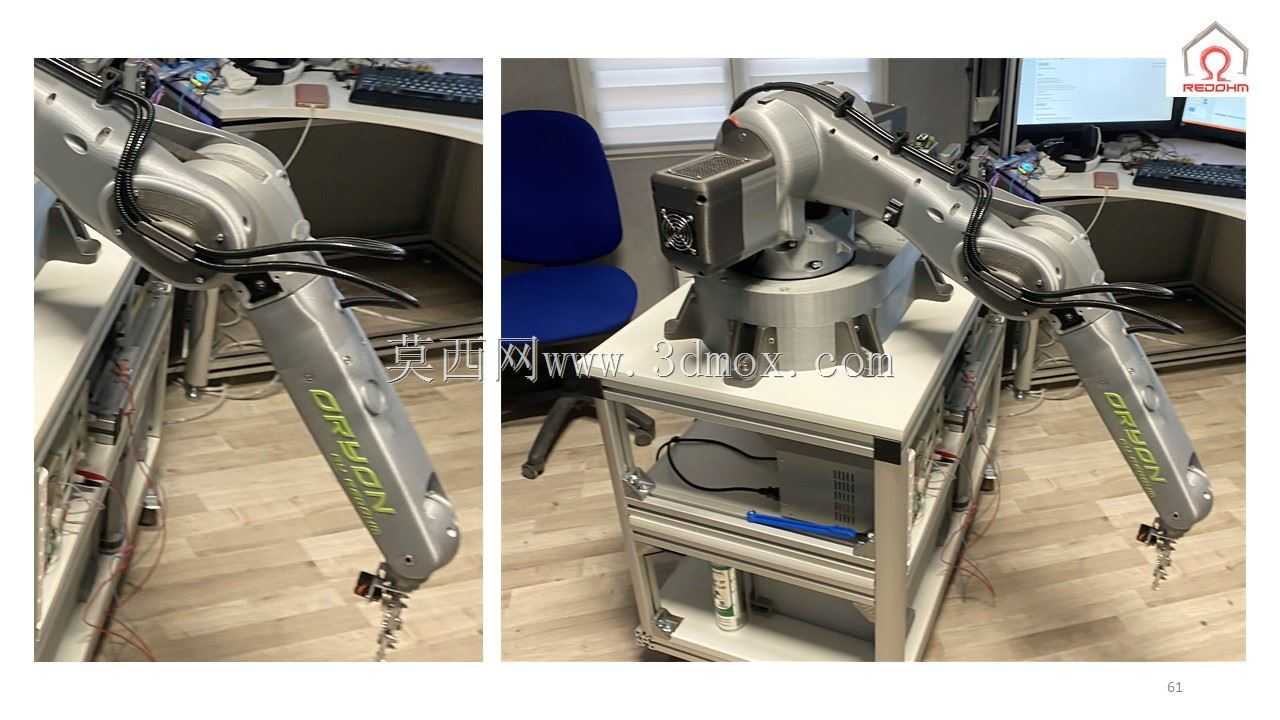

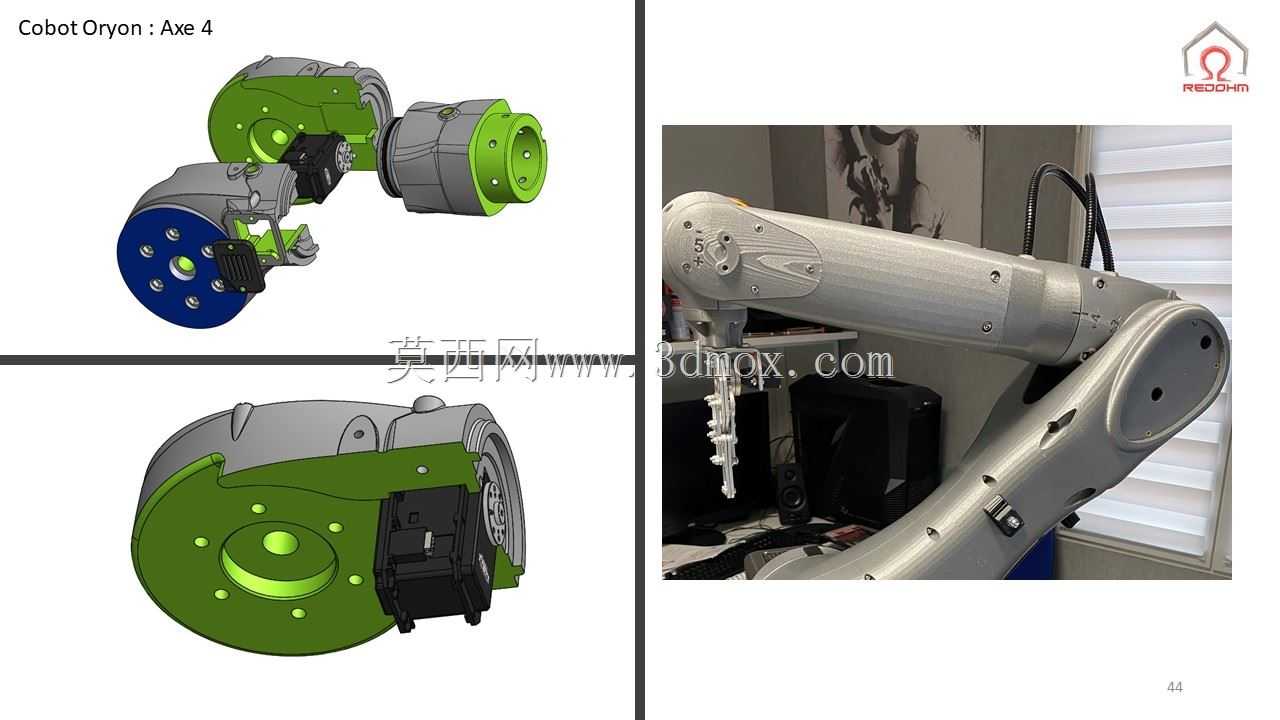

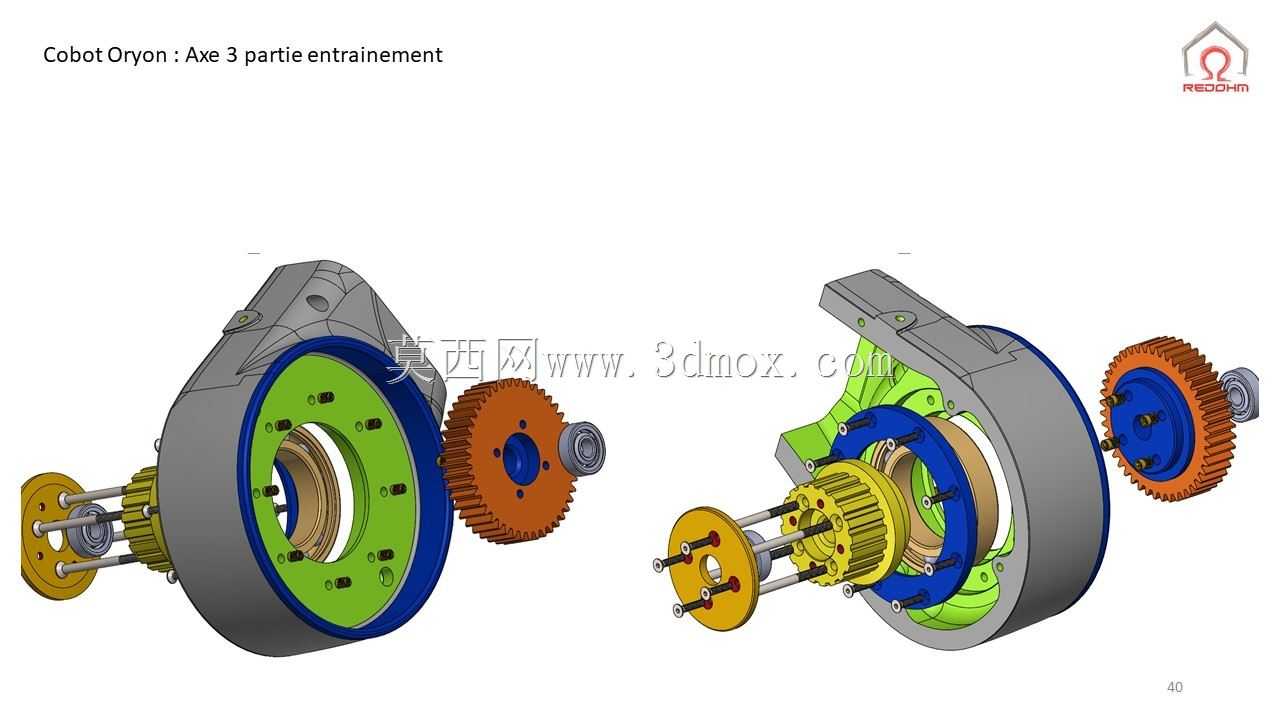

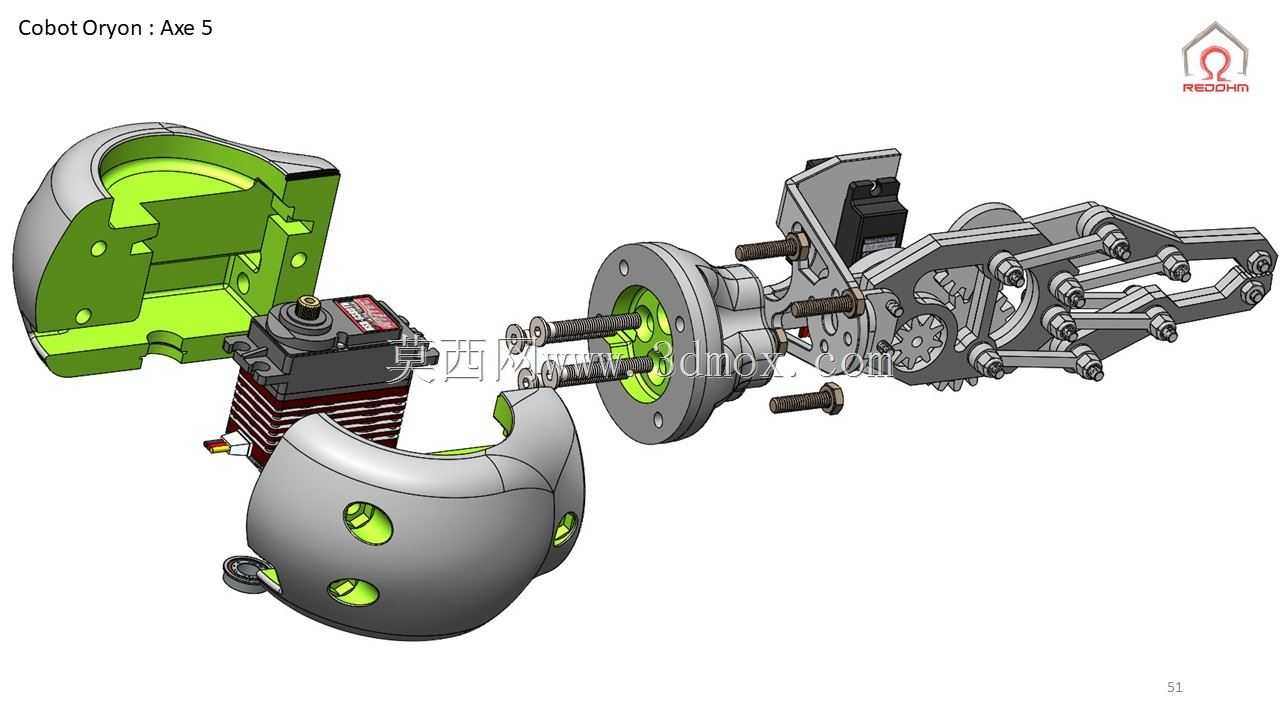

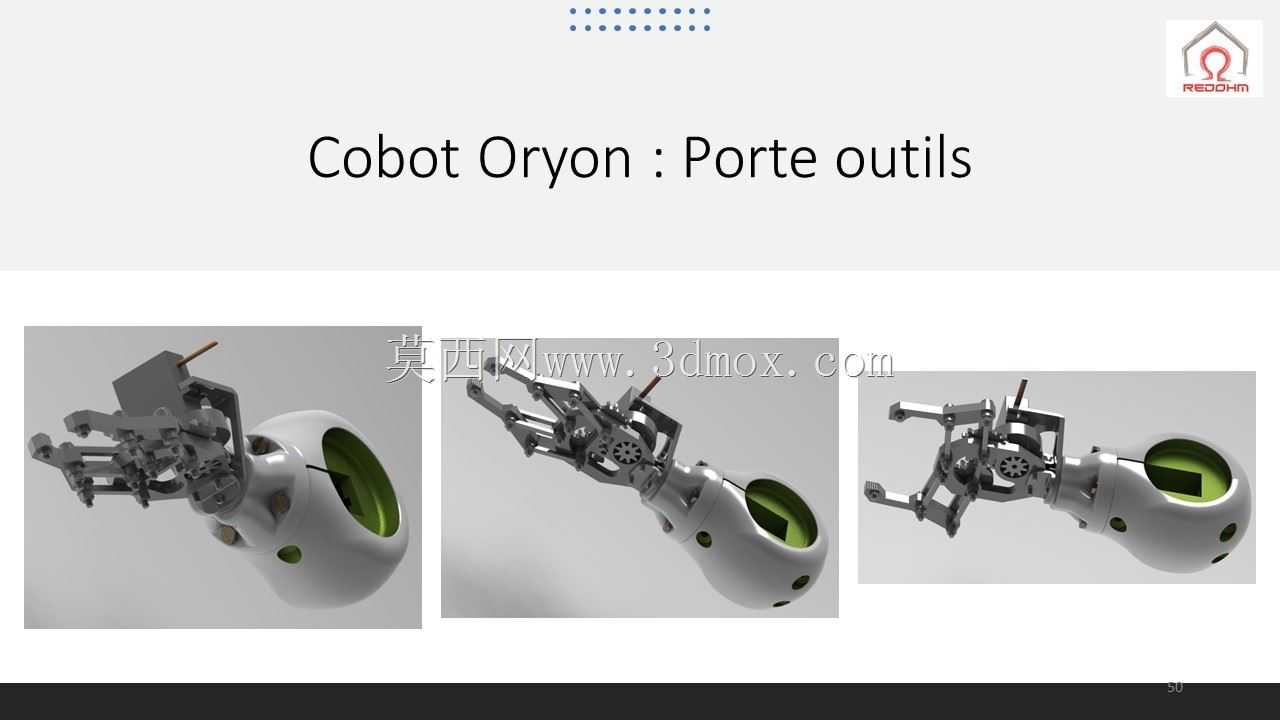

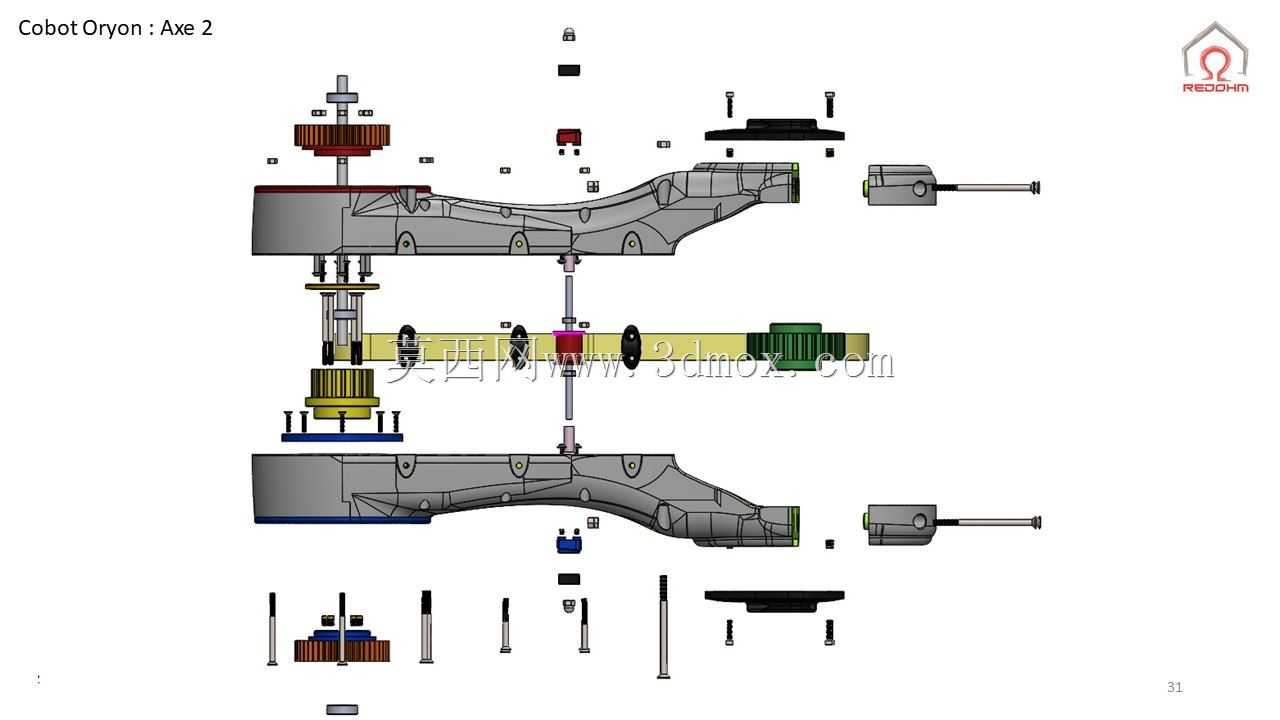

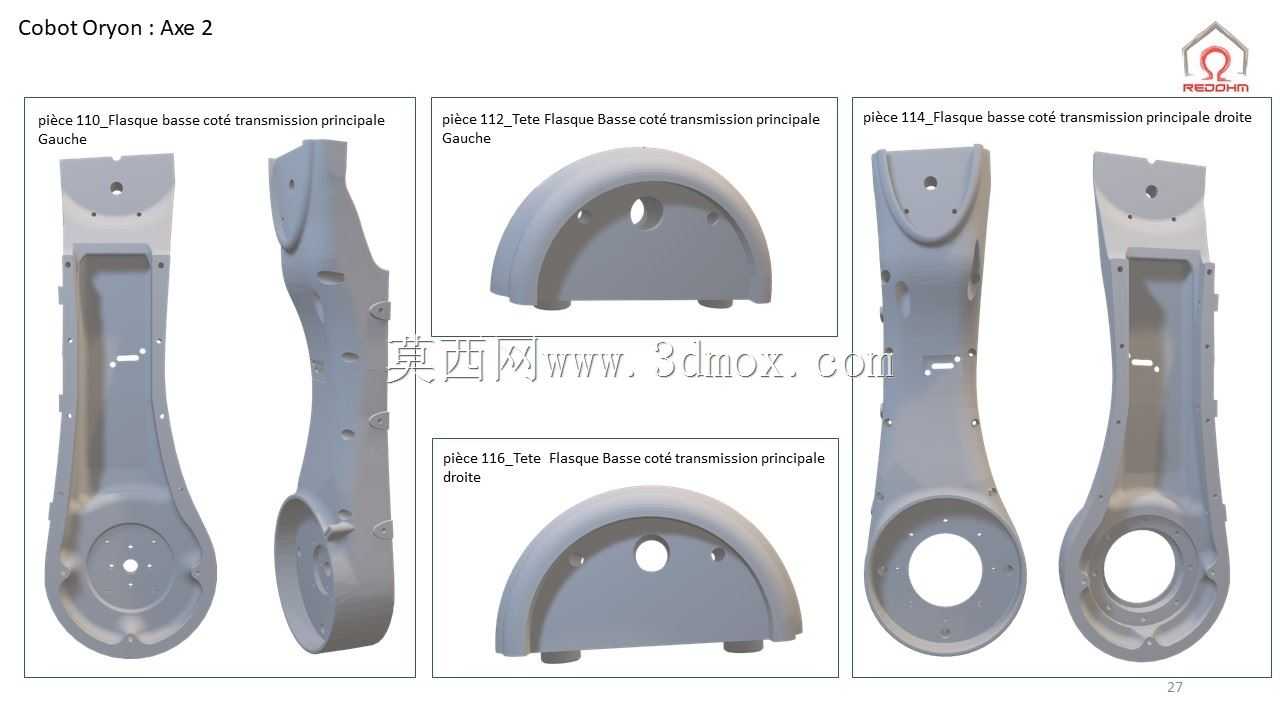

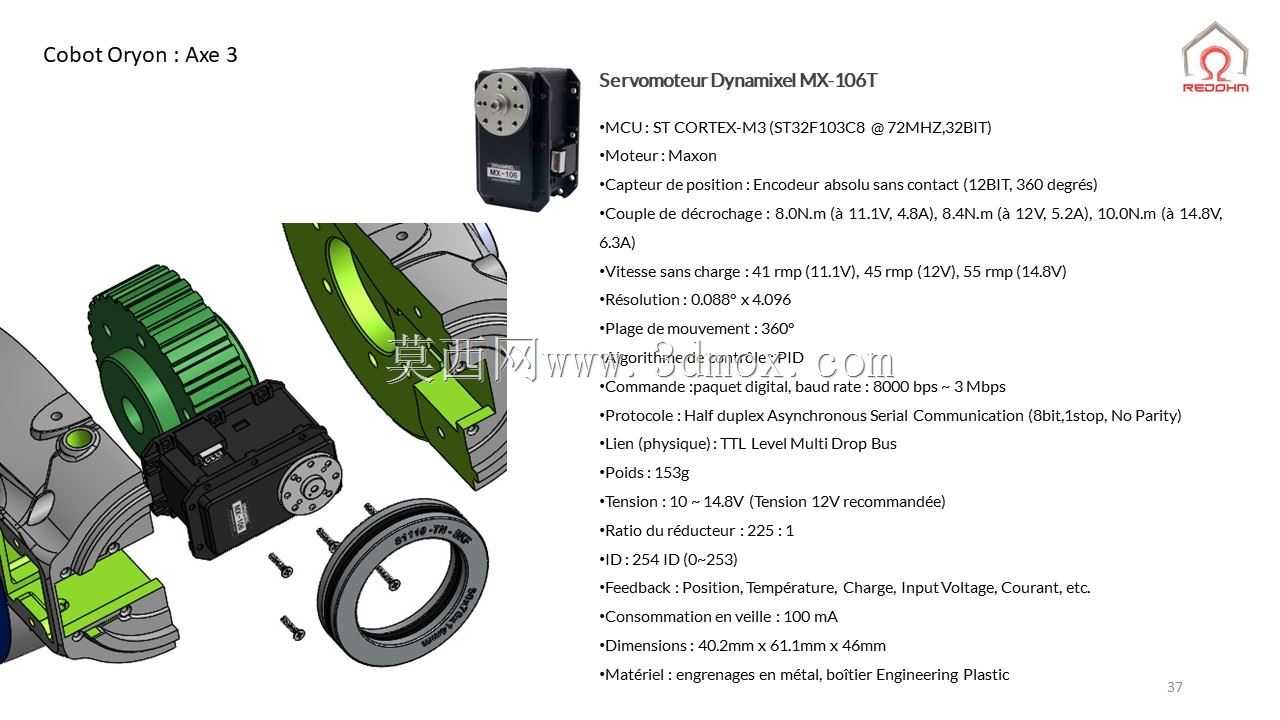

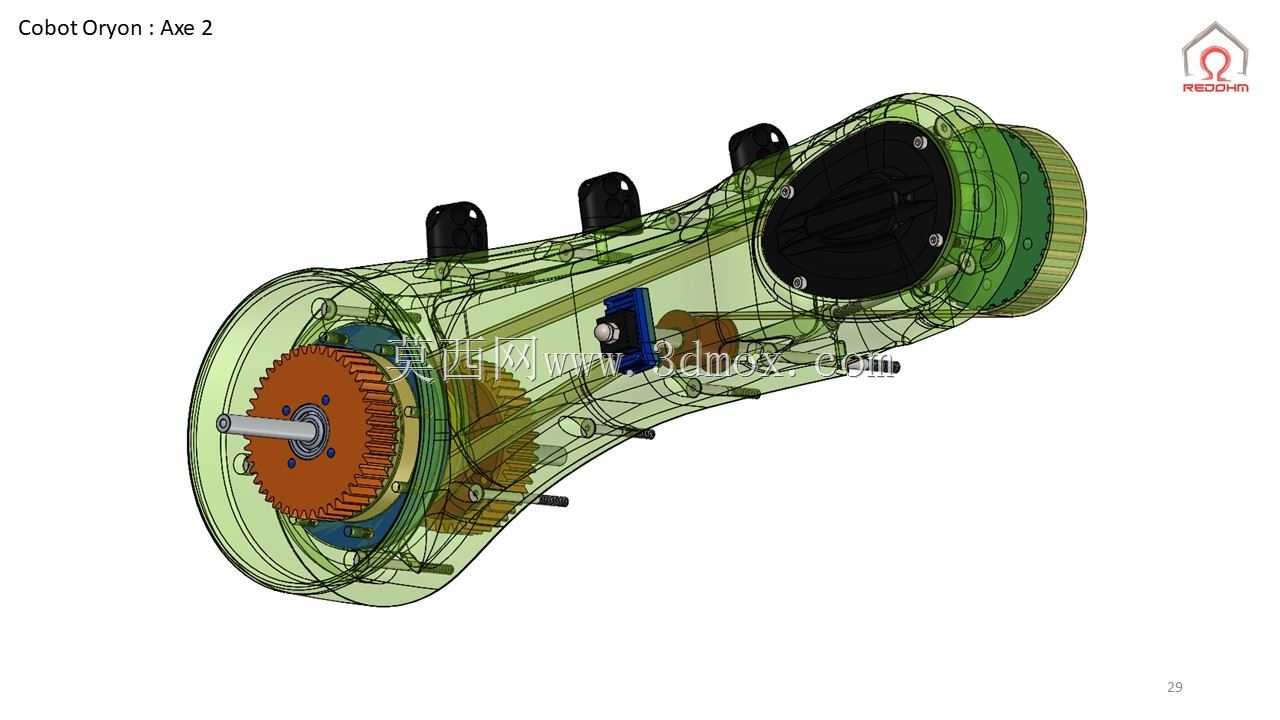

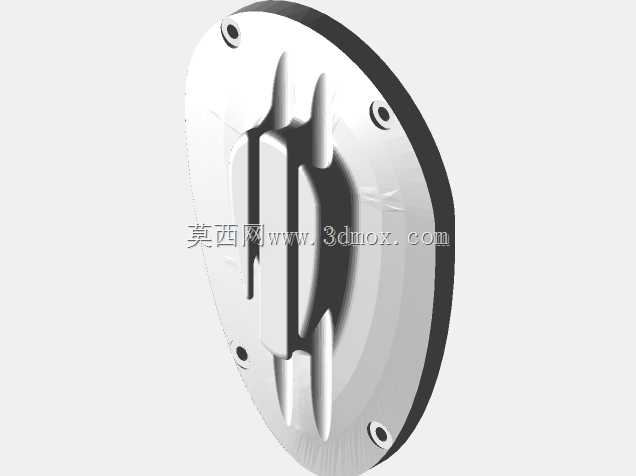

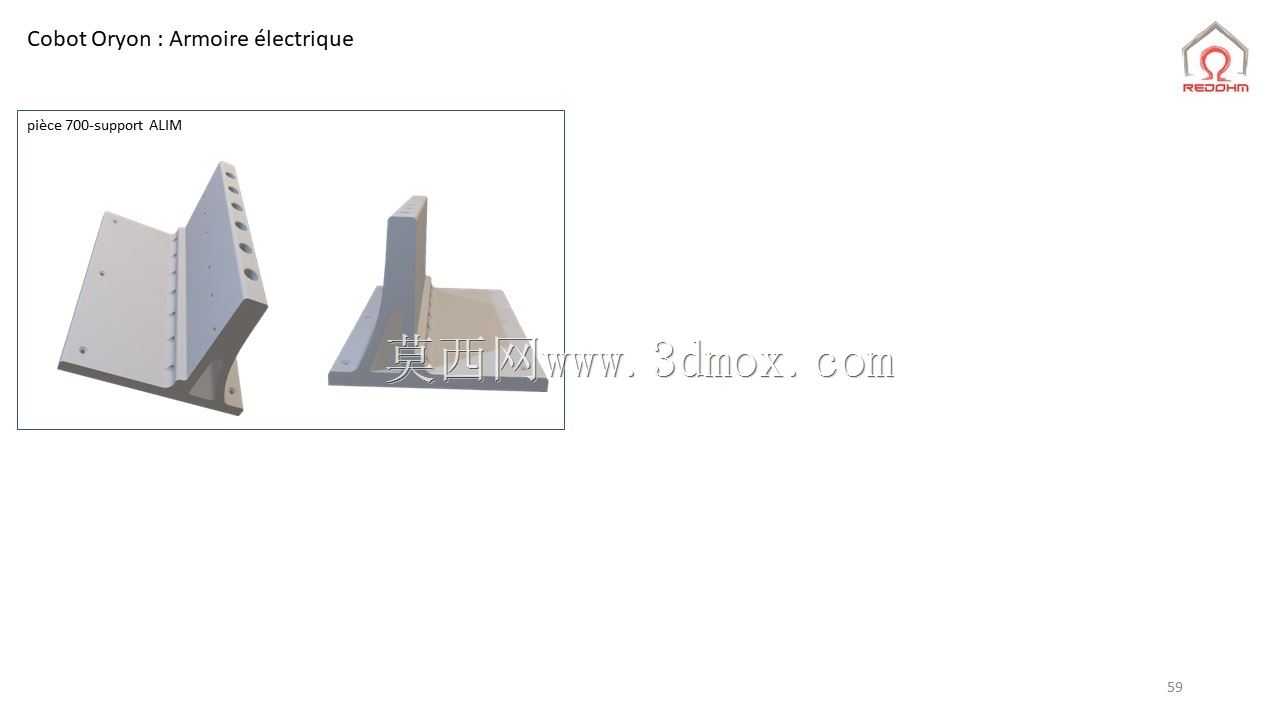

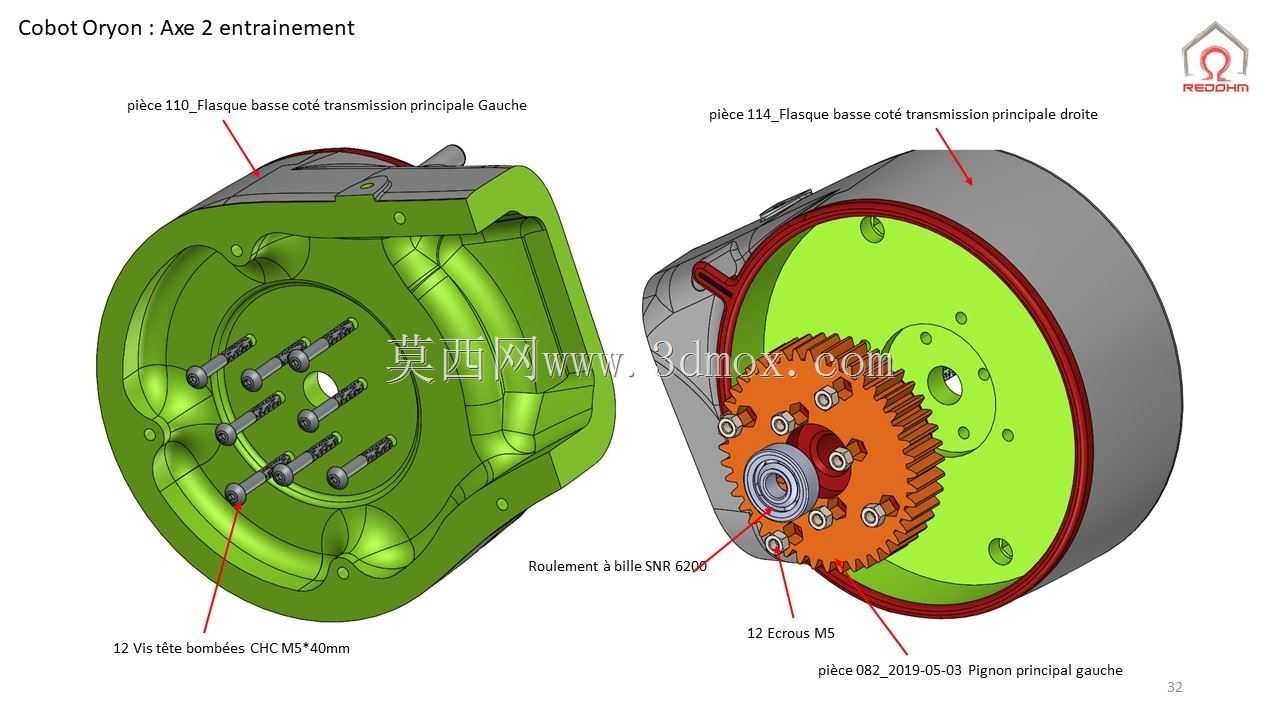

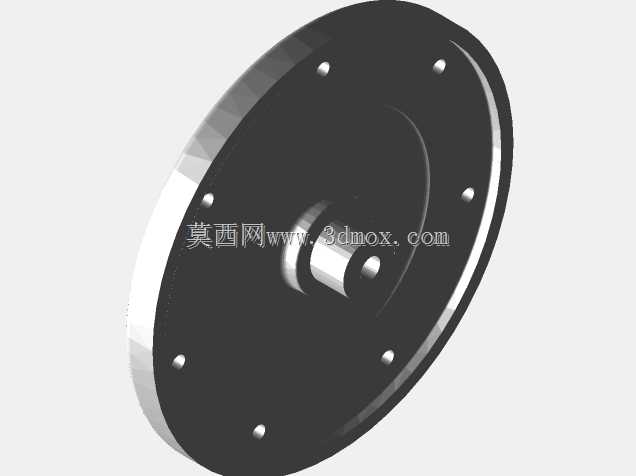

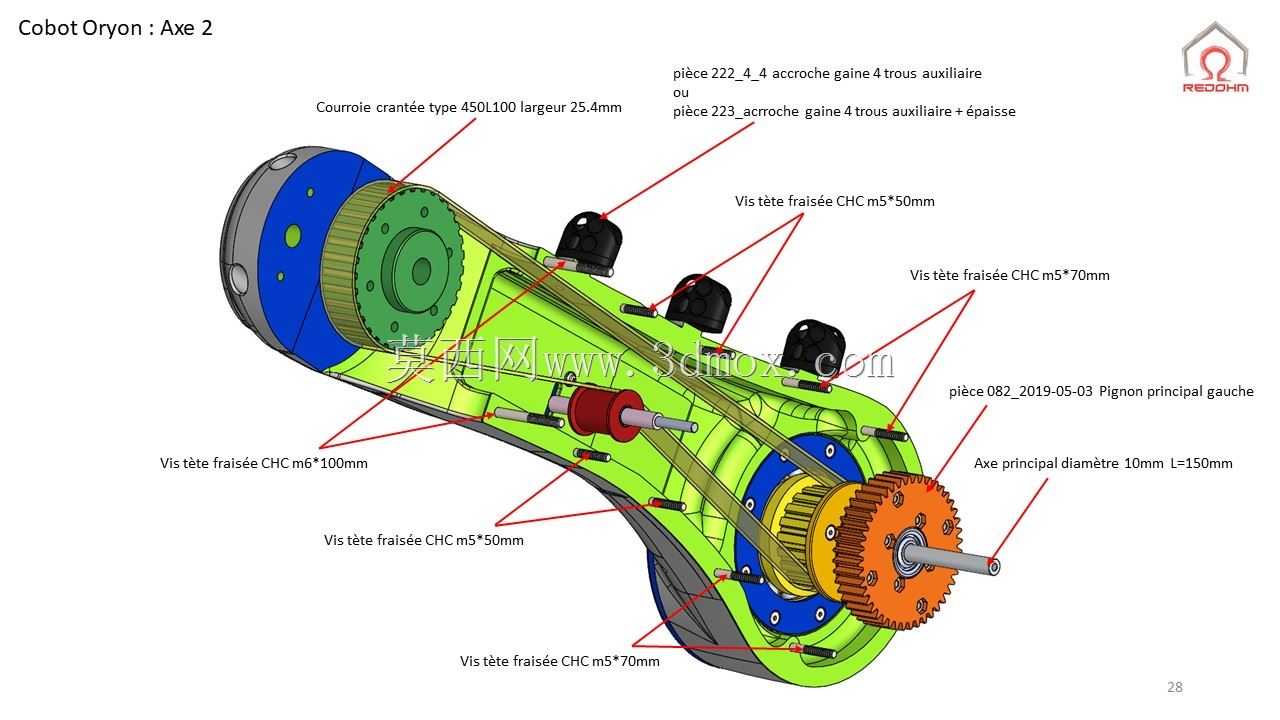

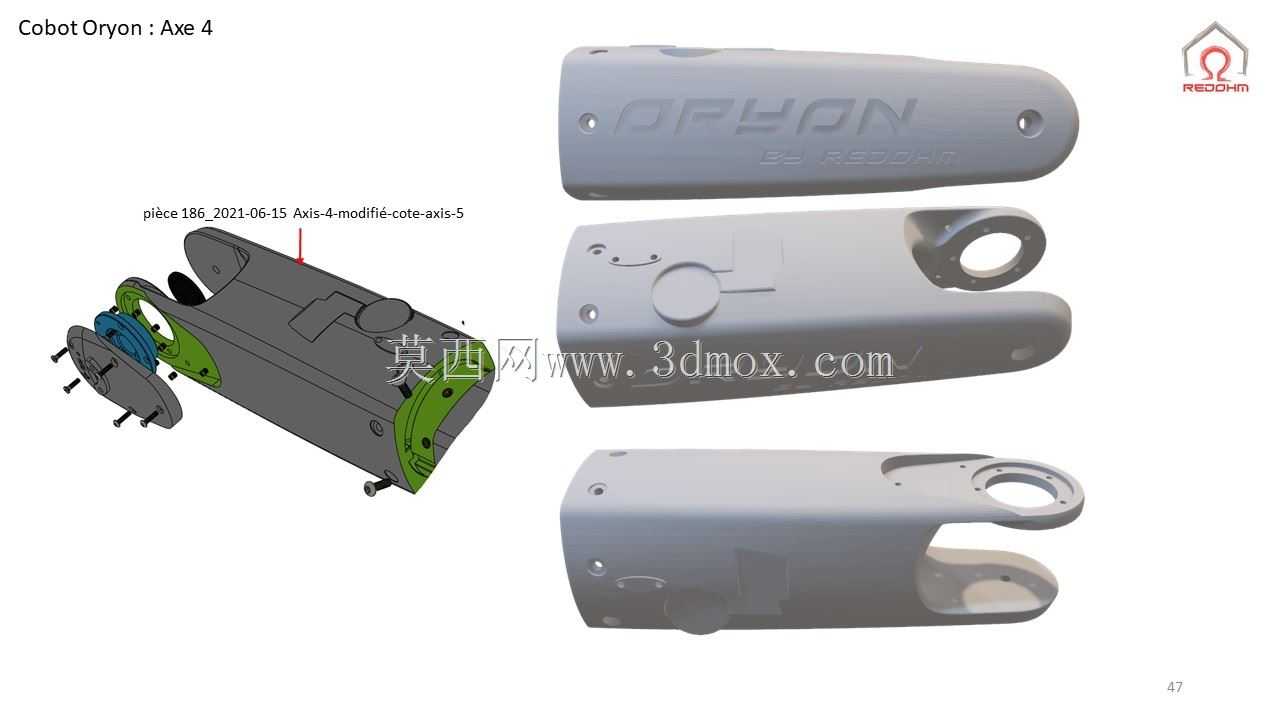

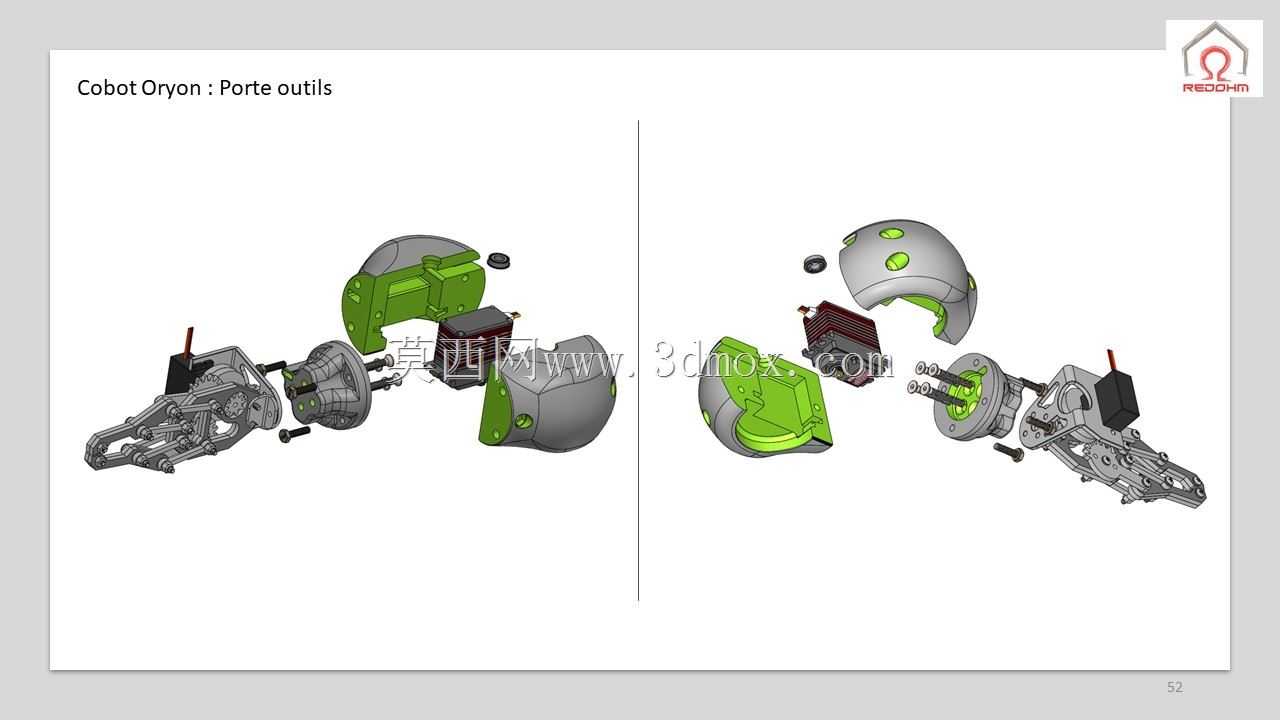

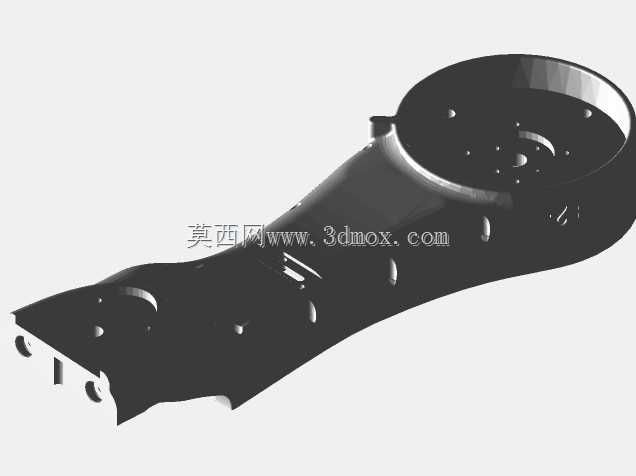

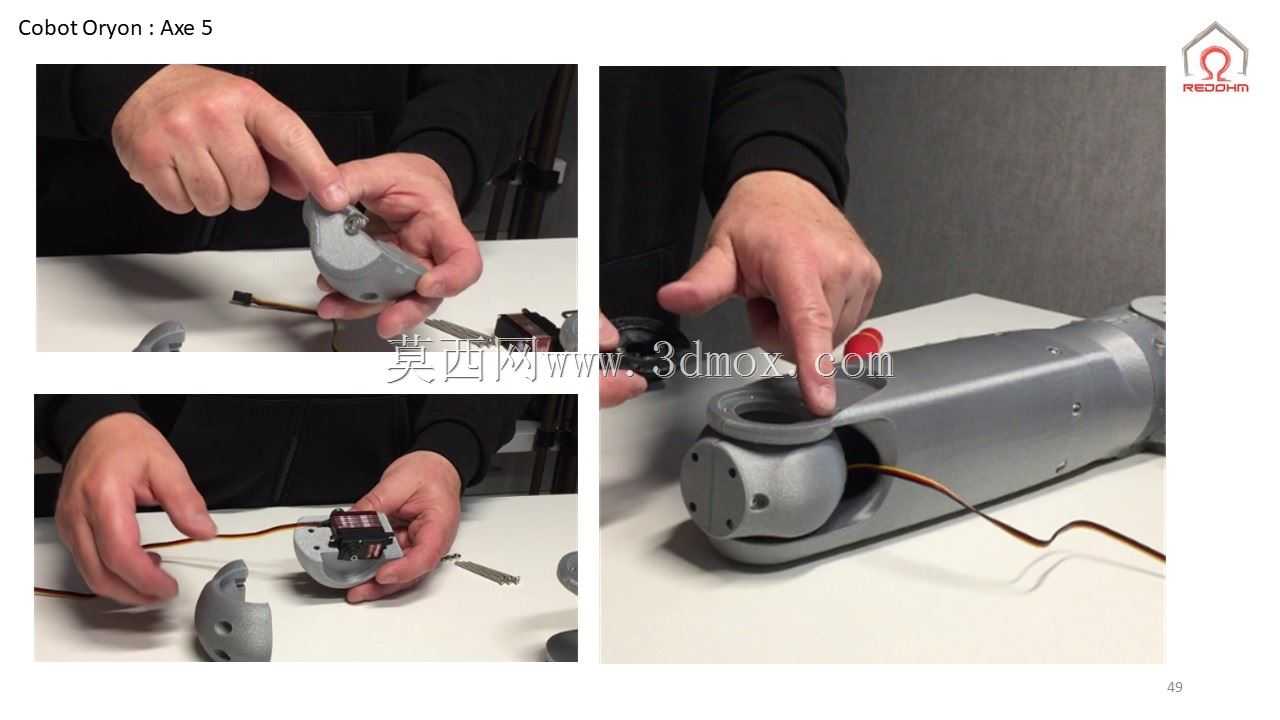

协作机器人眼镜蛇羚底座结构设计

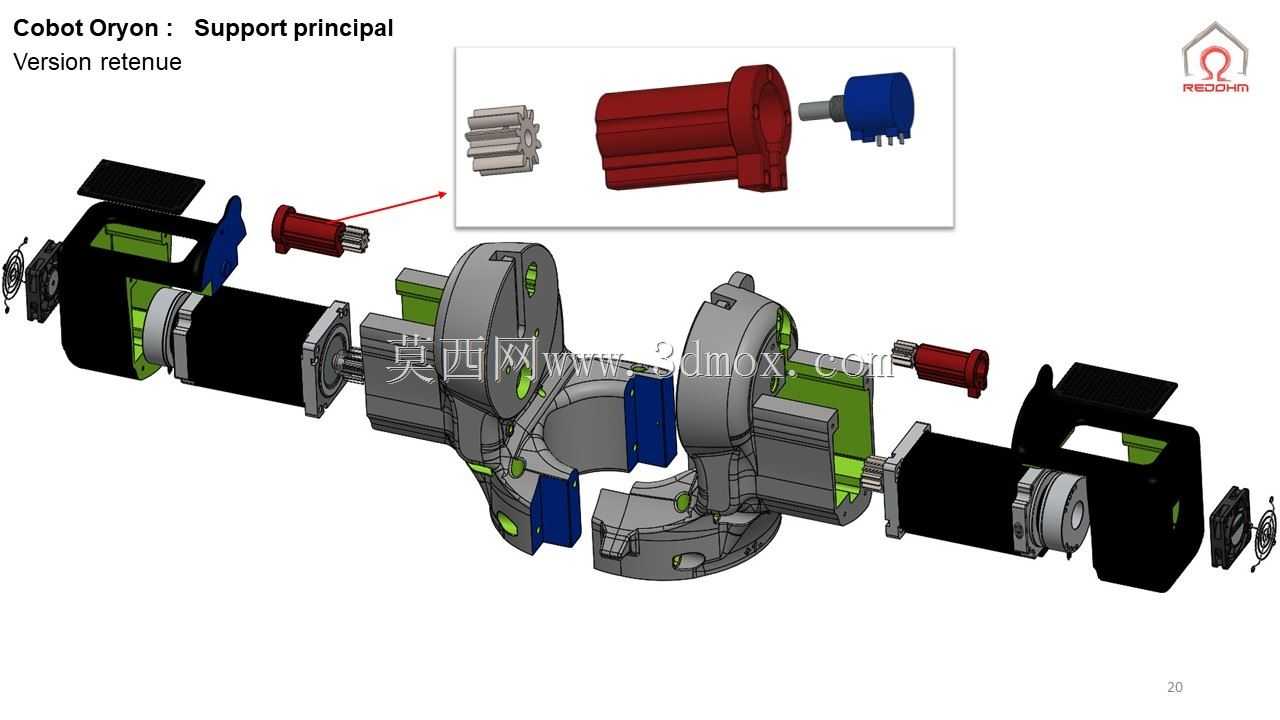

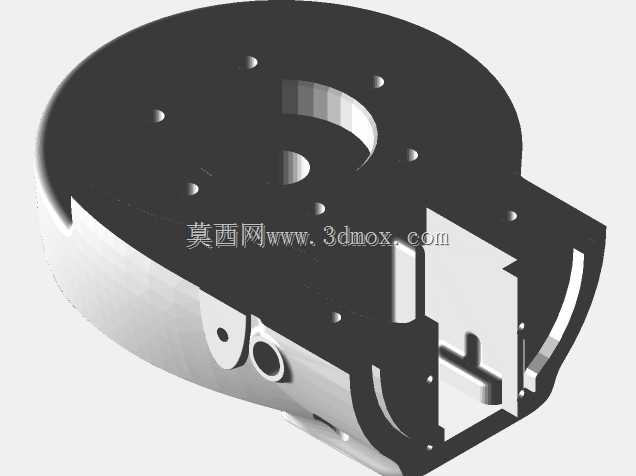

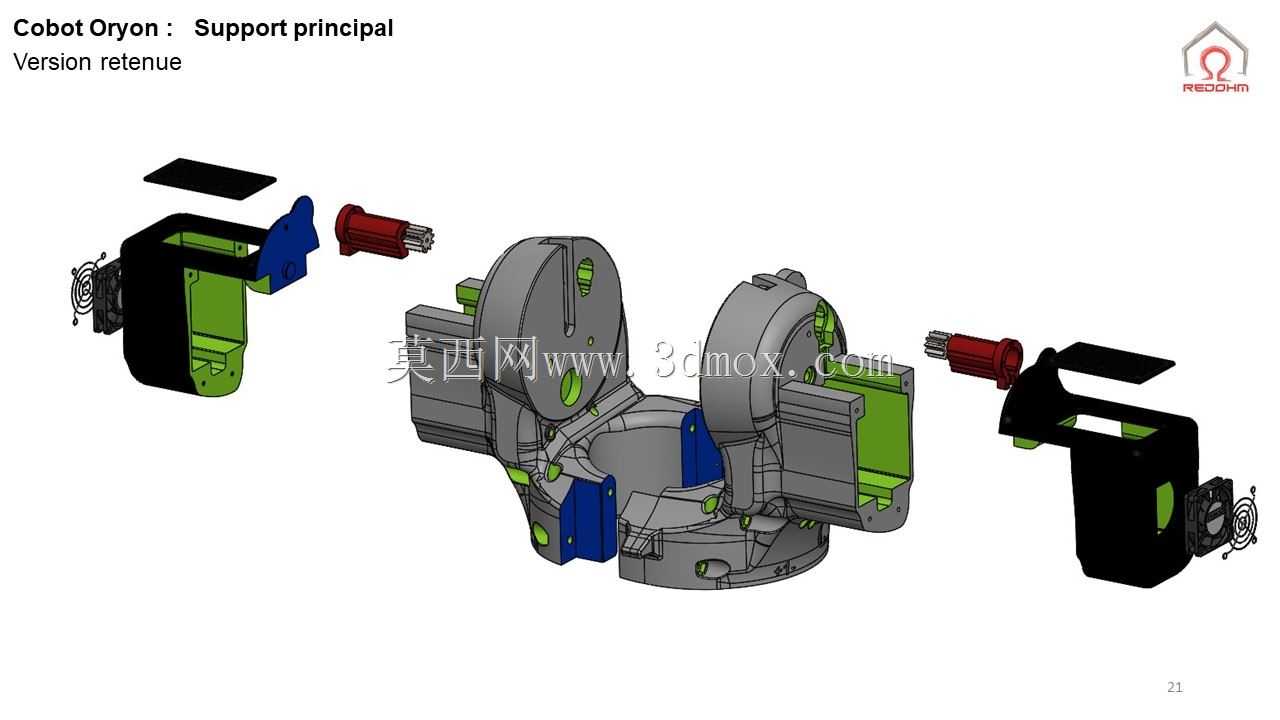

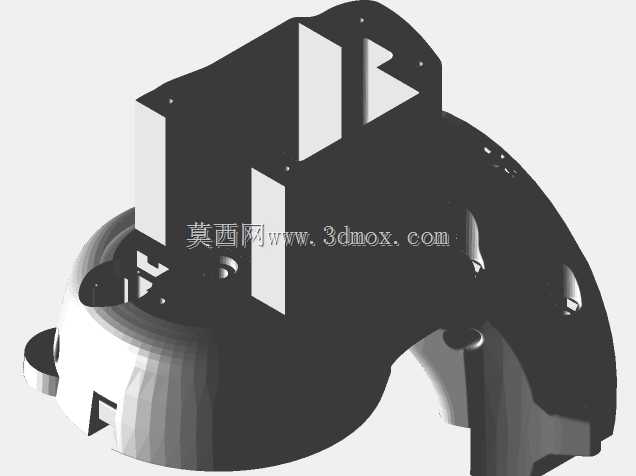

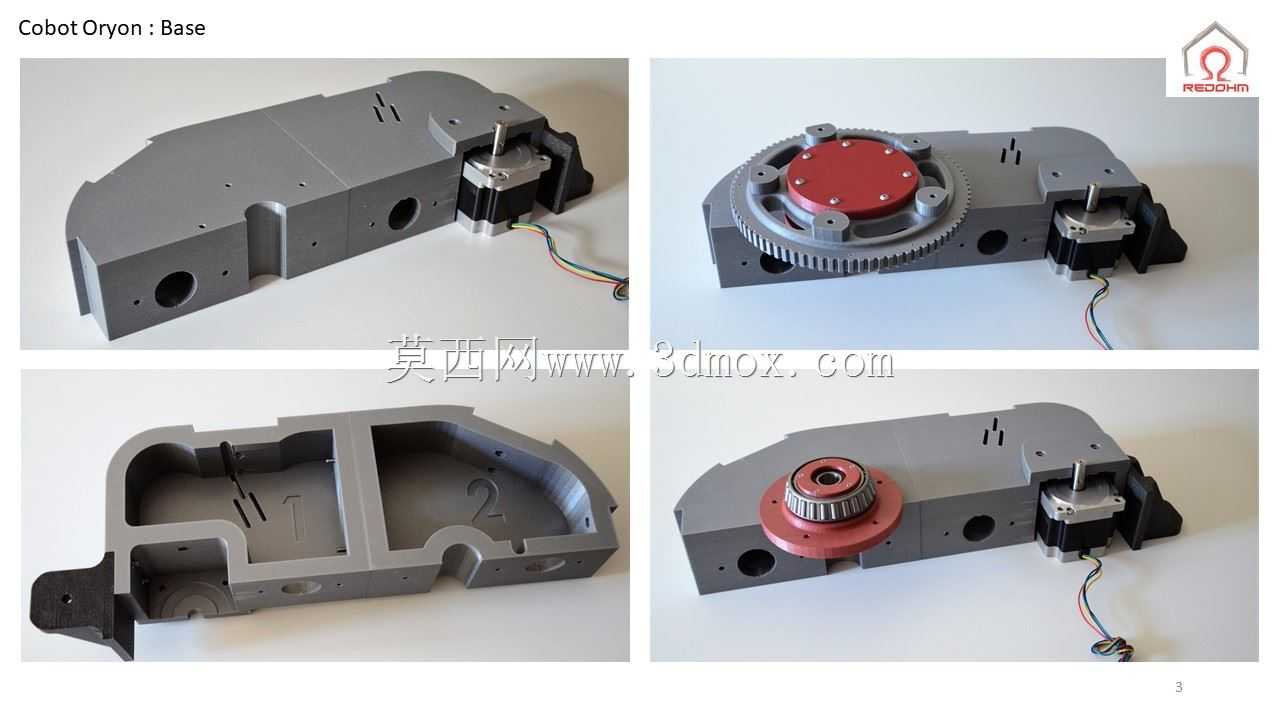

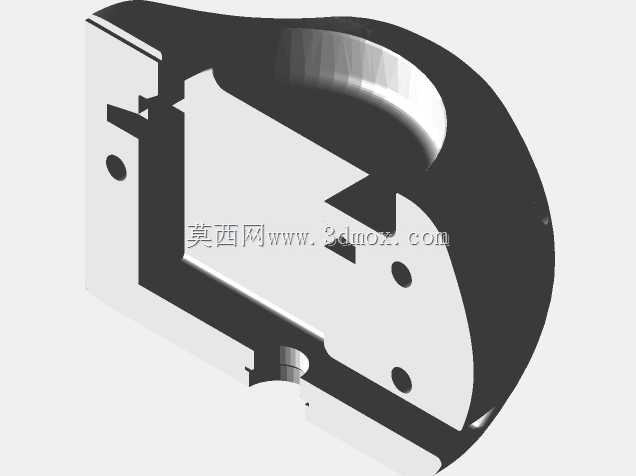

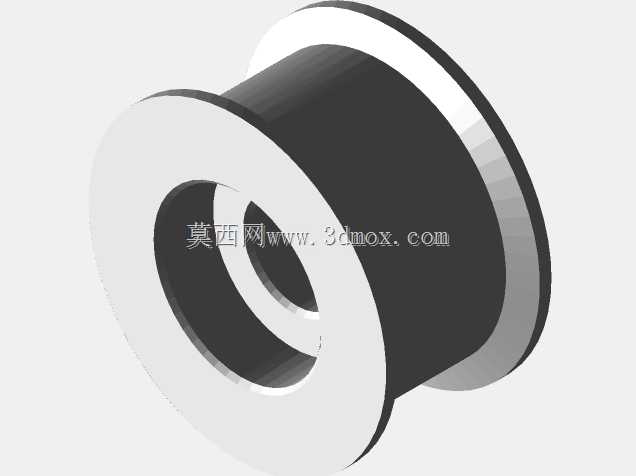

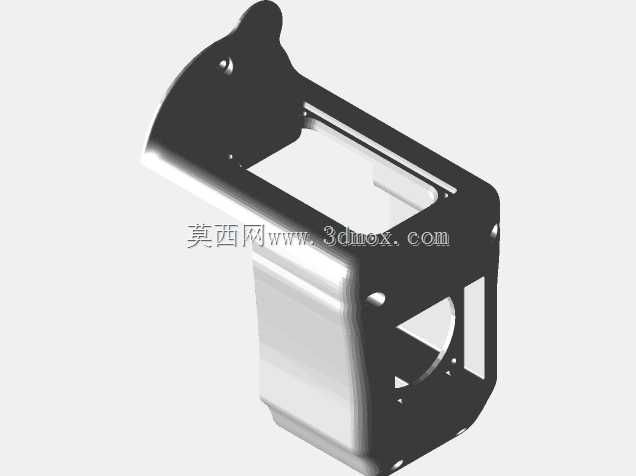

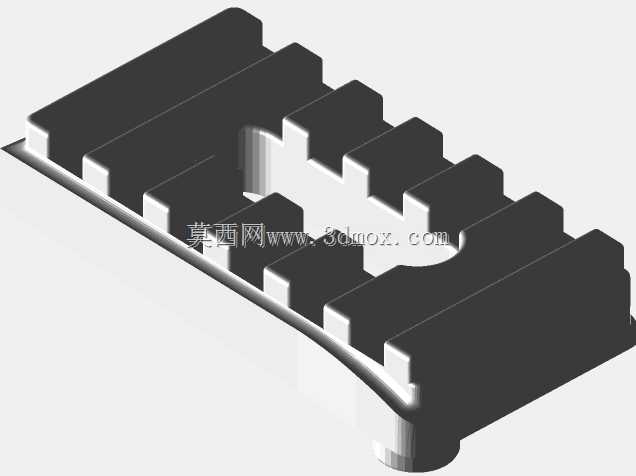

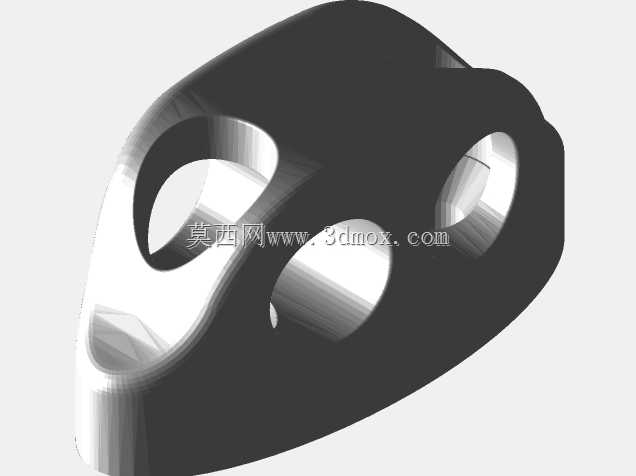

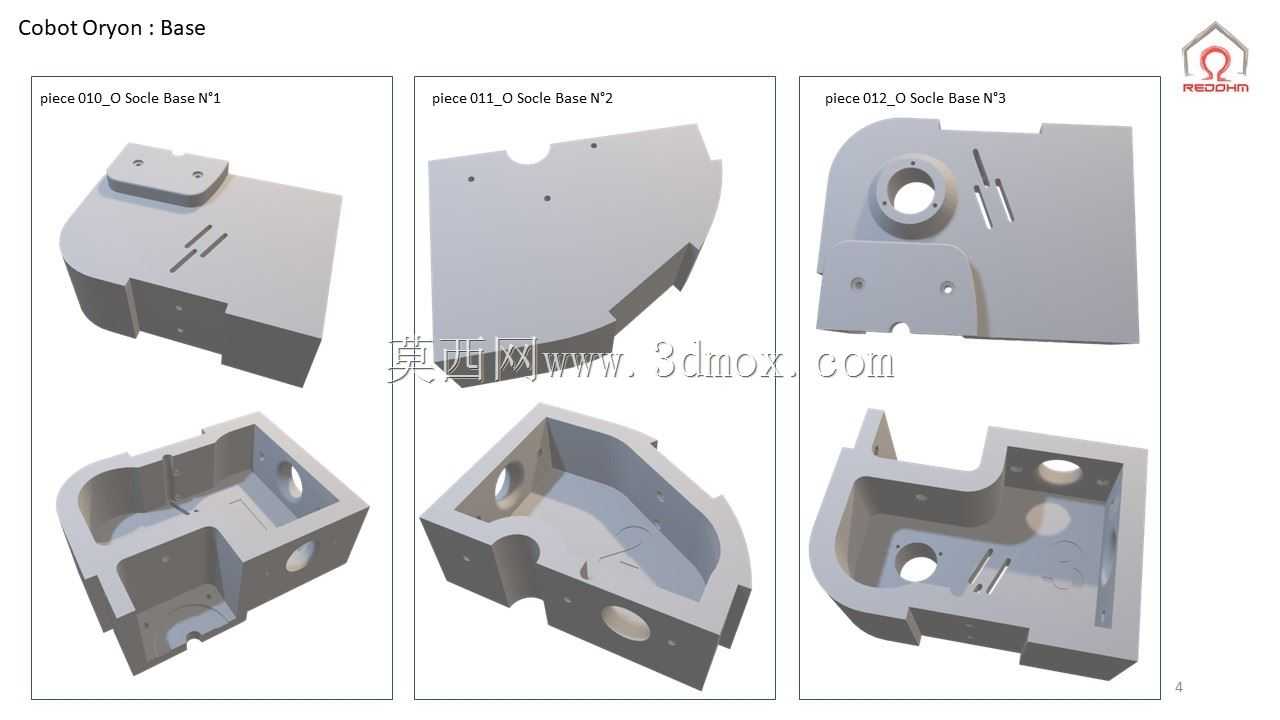

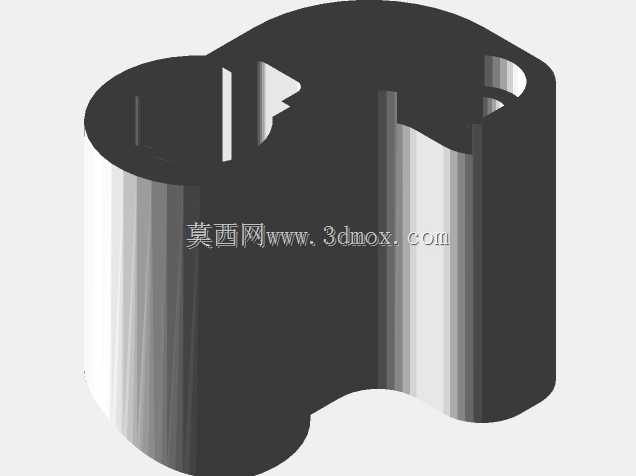

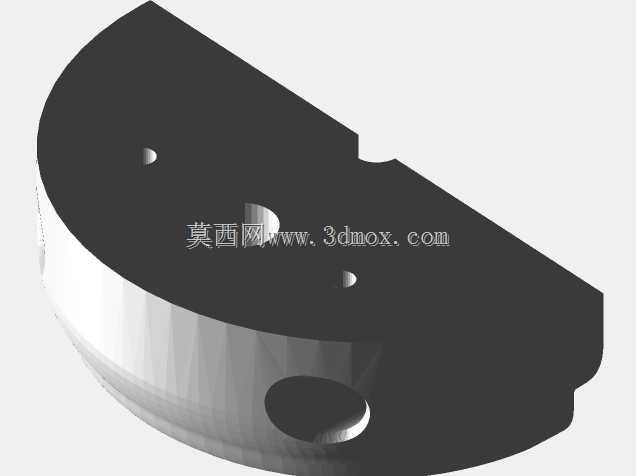

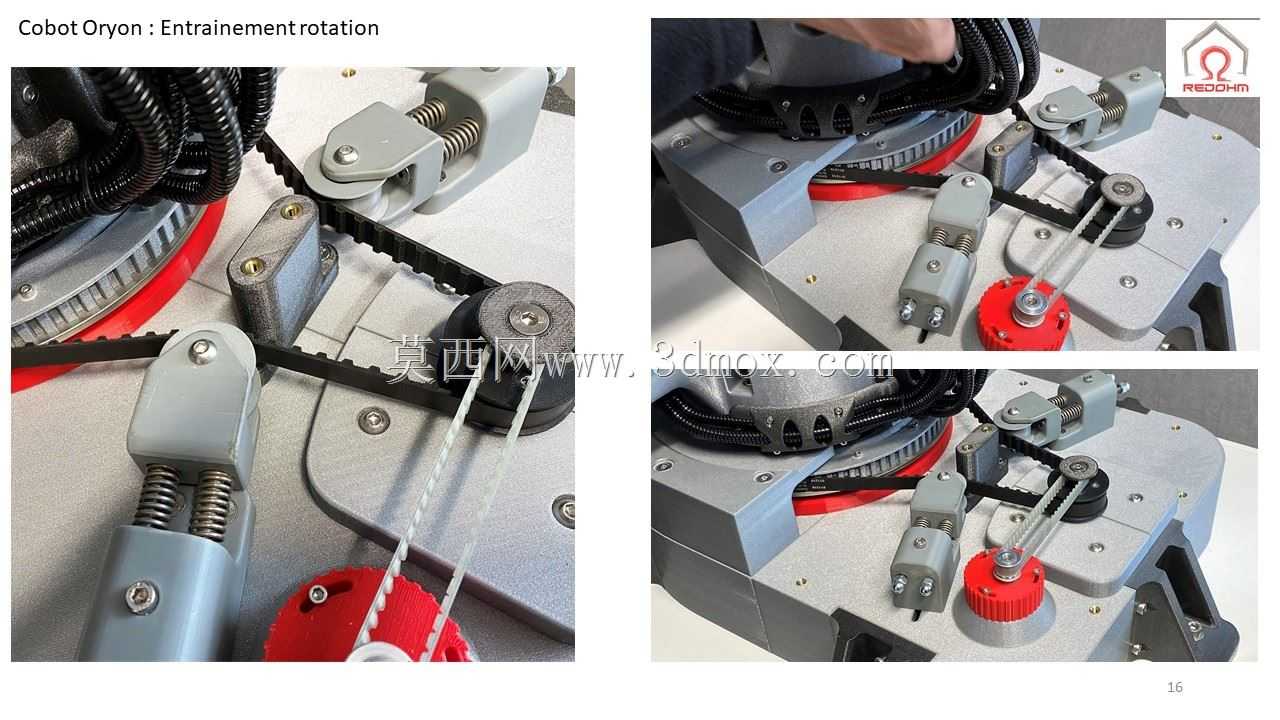

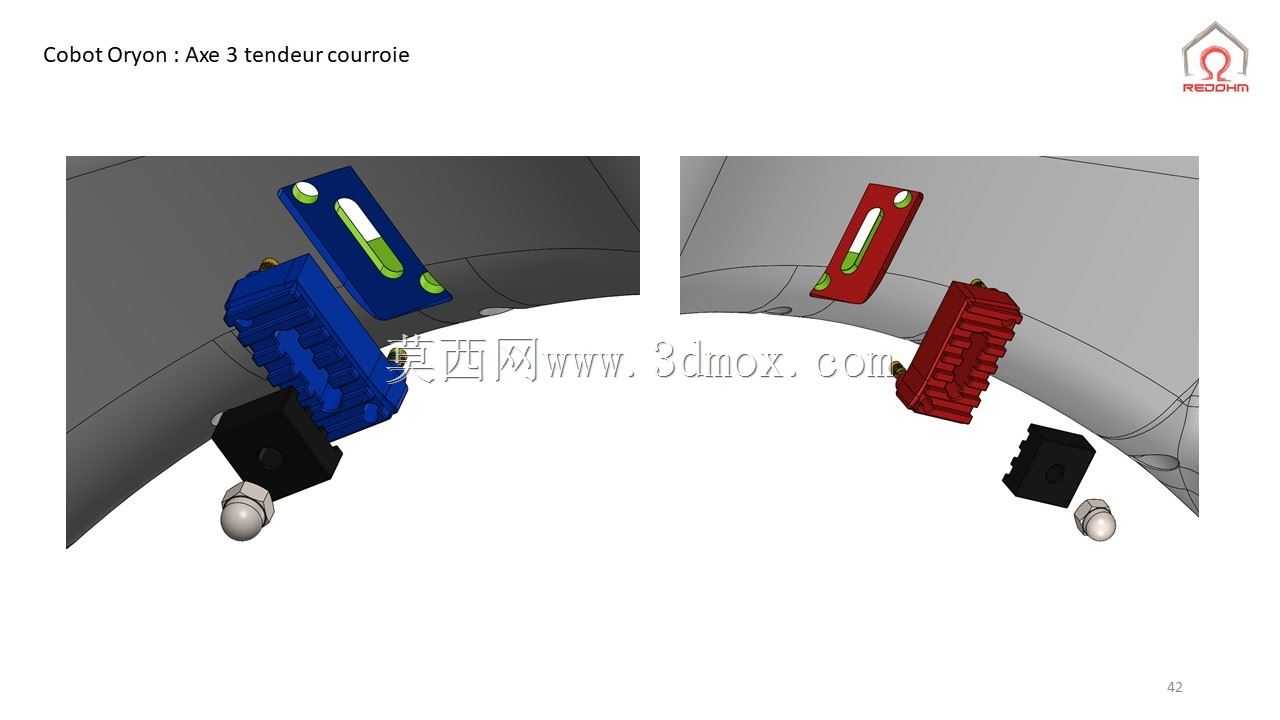

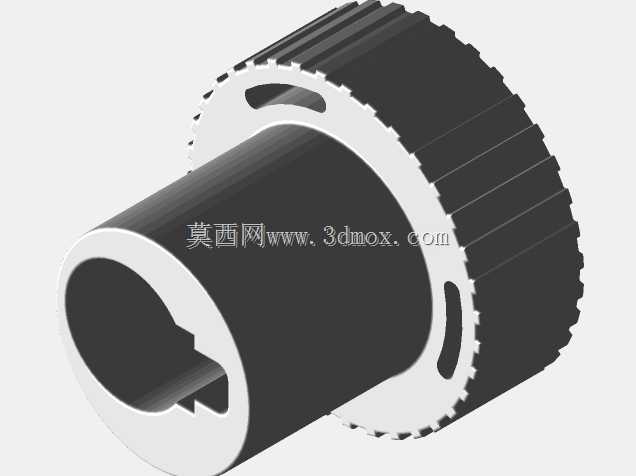

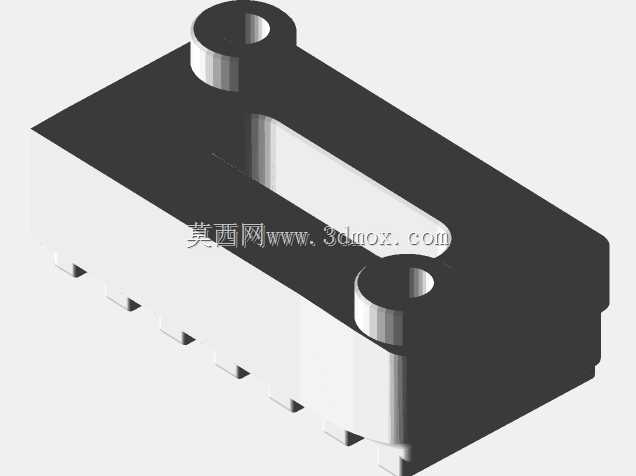

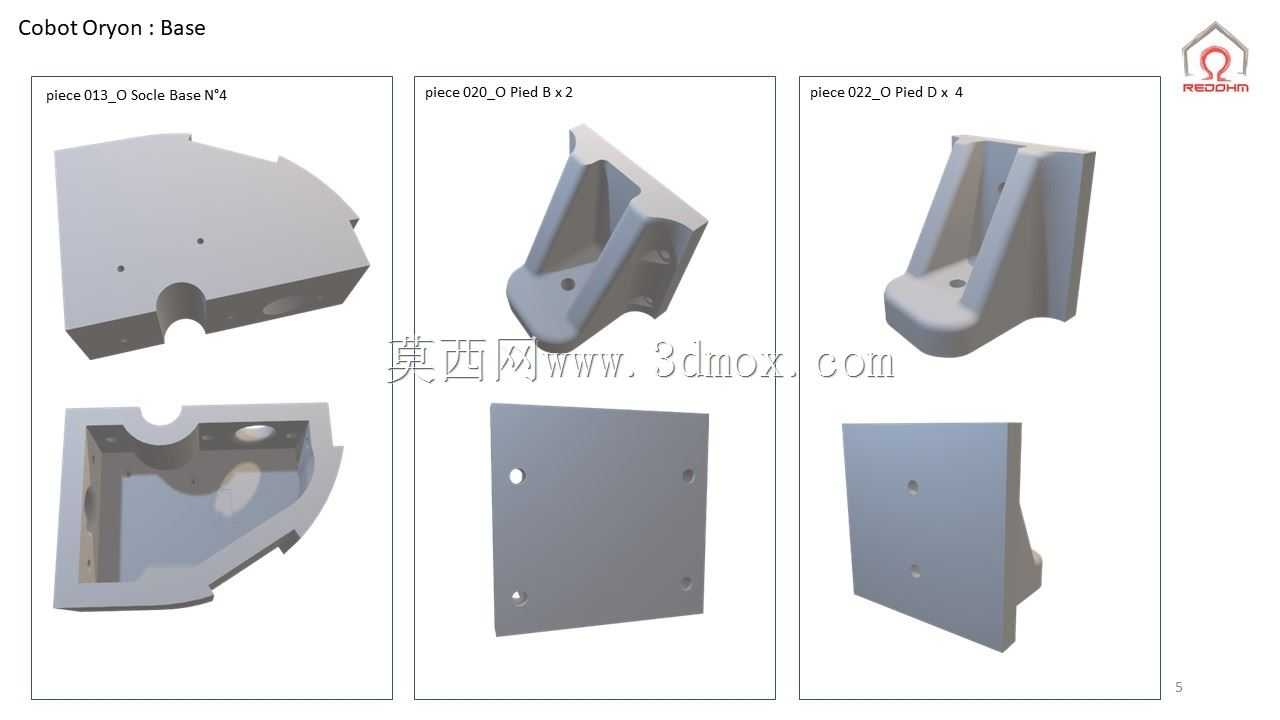

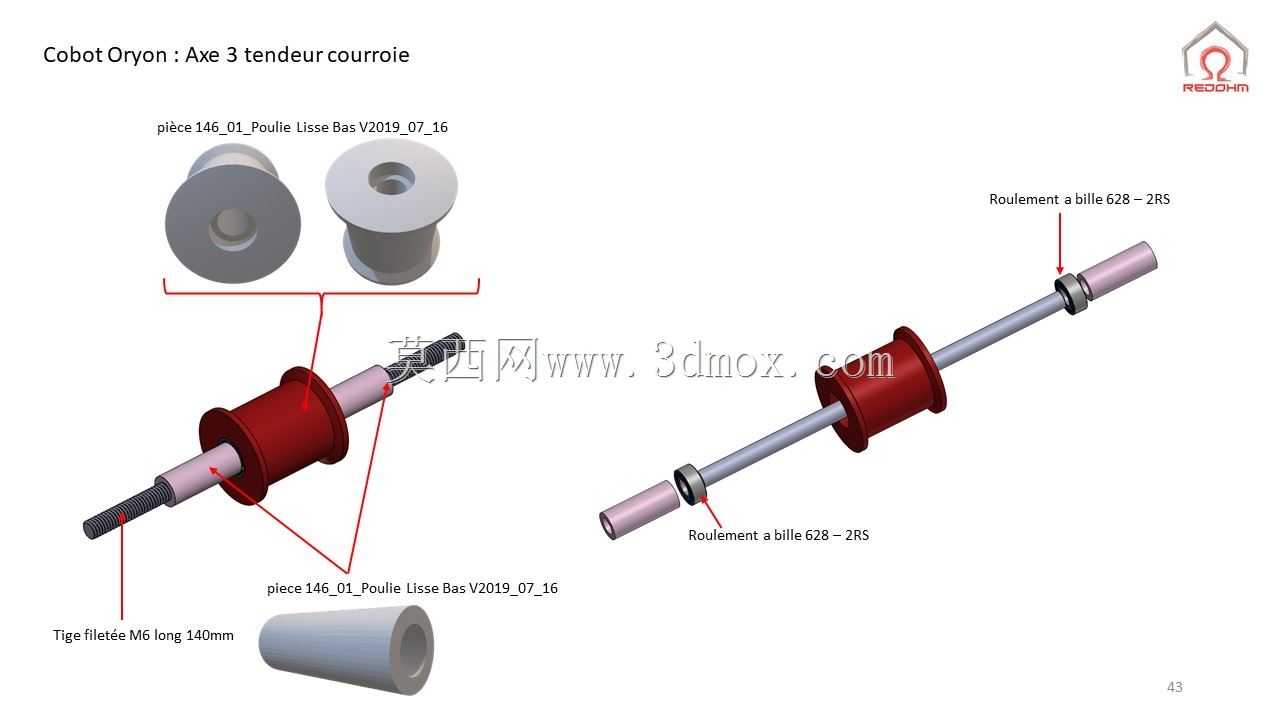

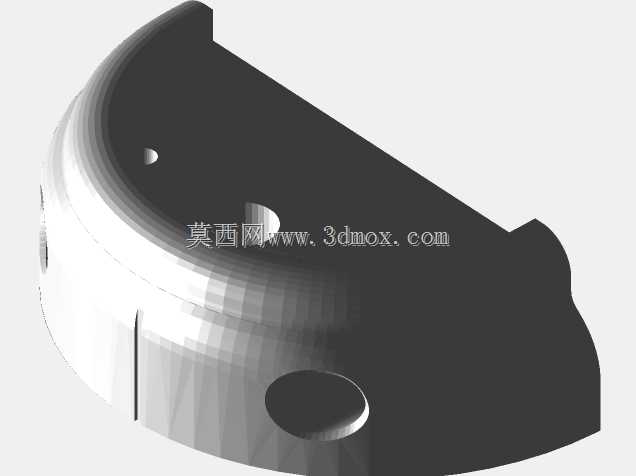

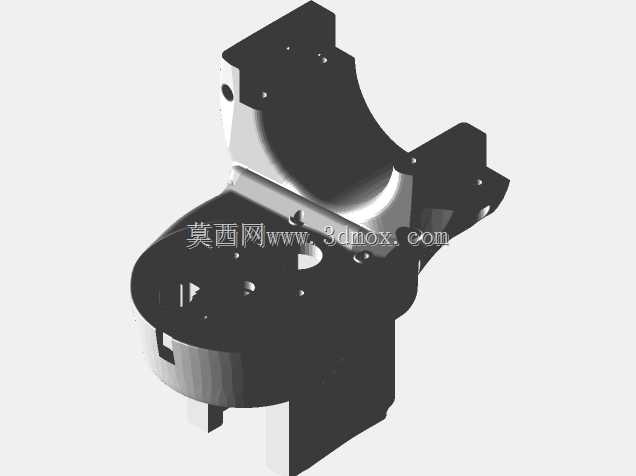

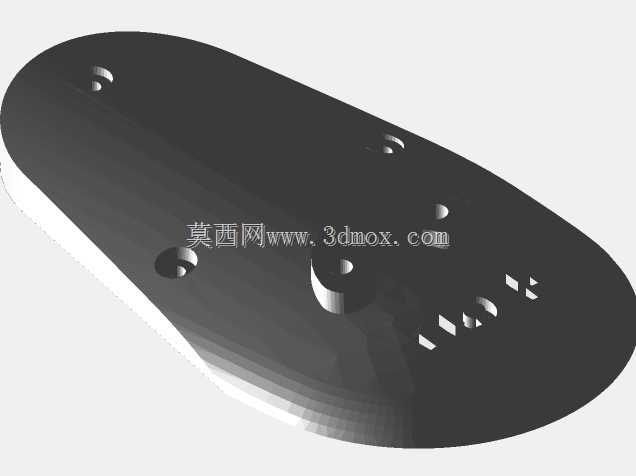

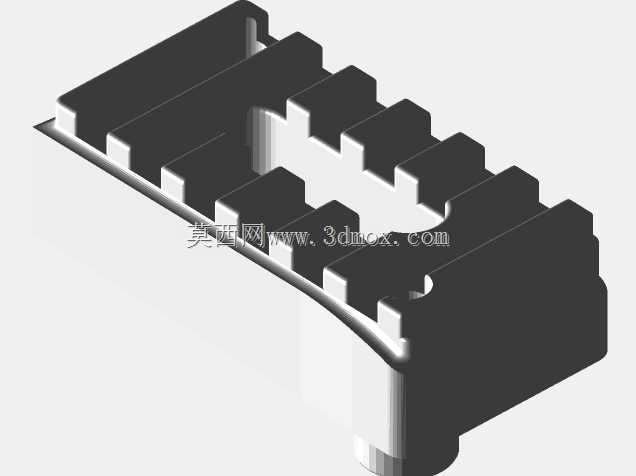

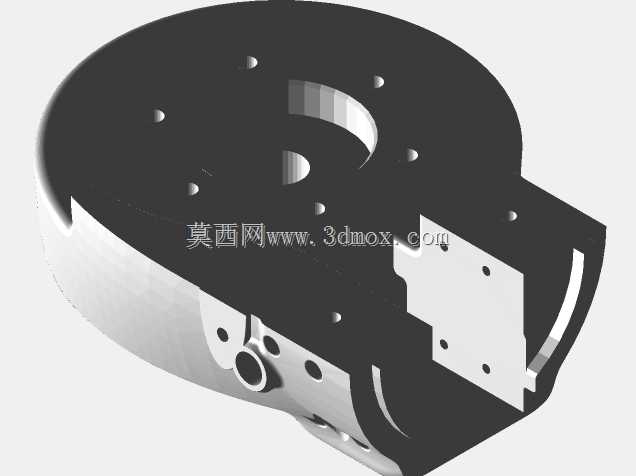

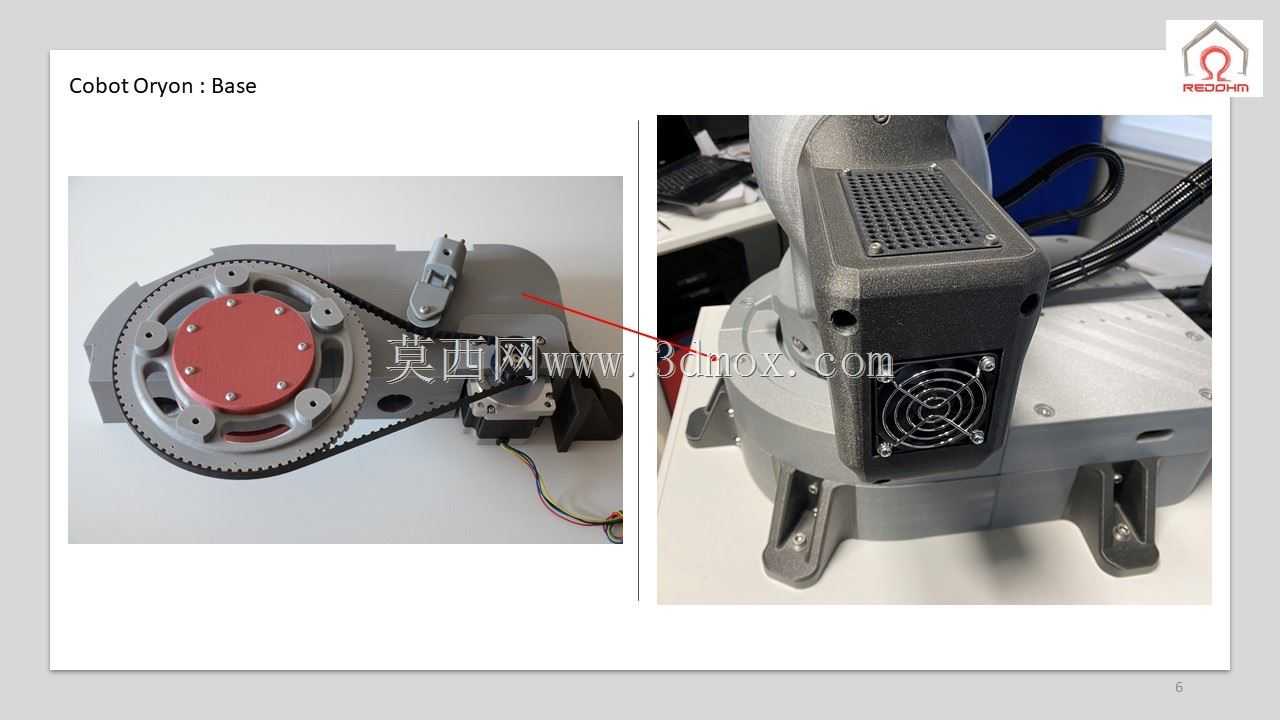

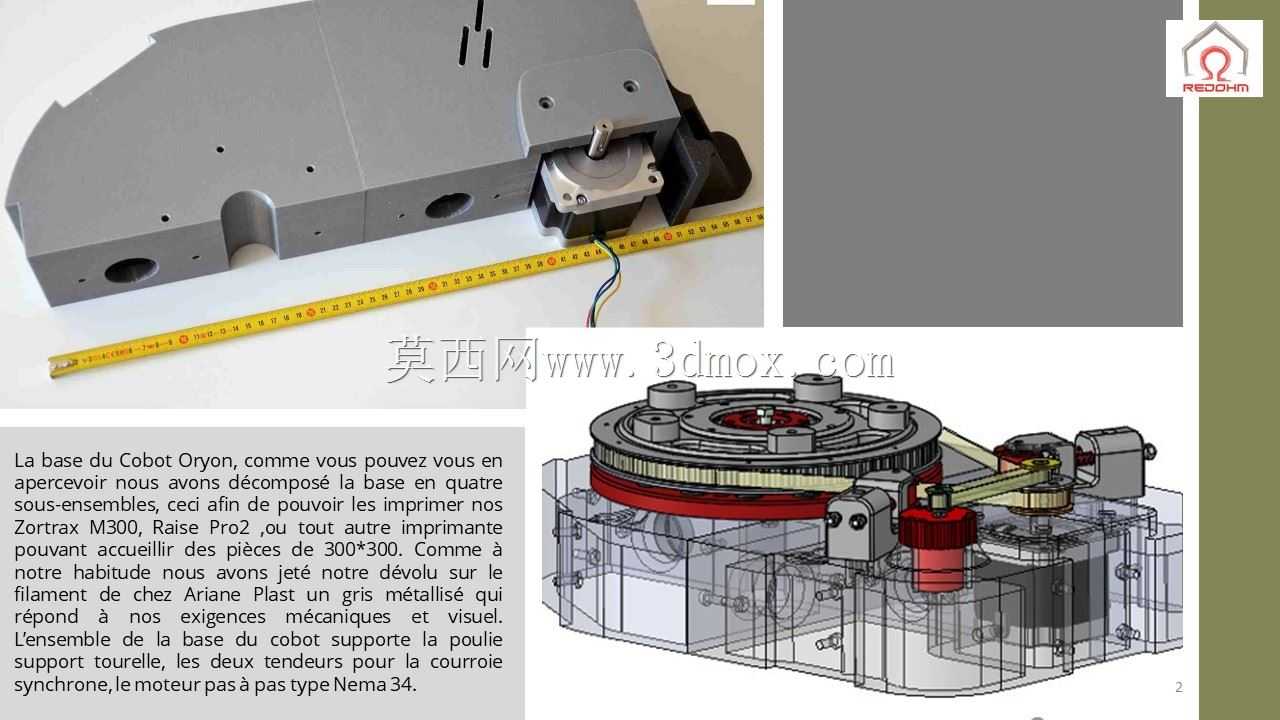

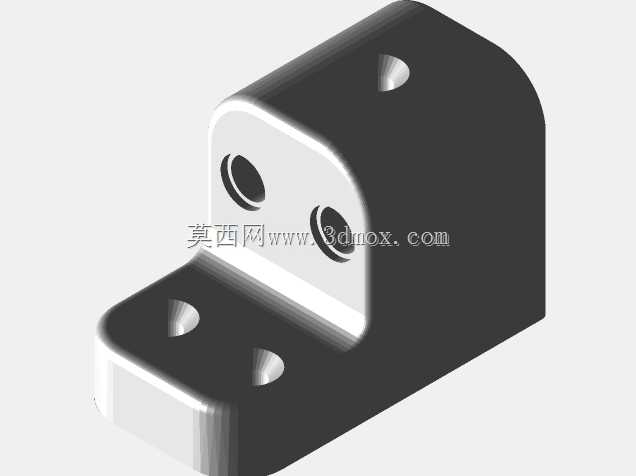

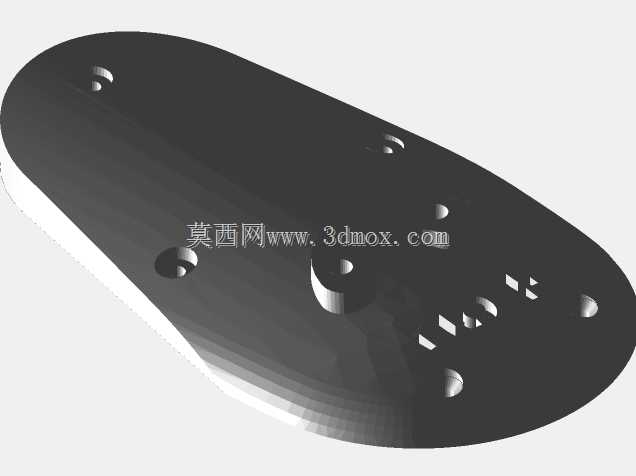

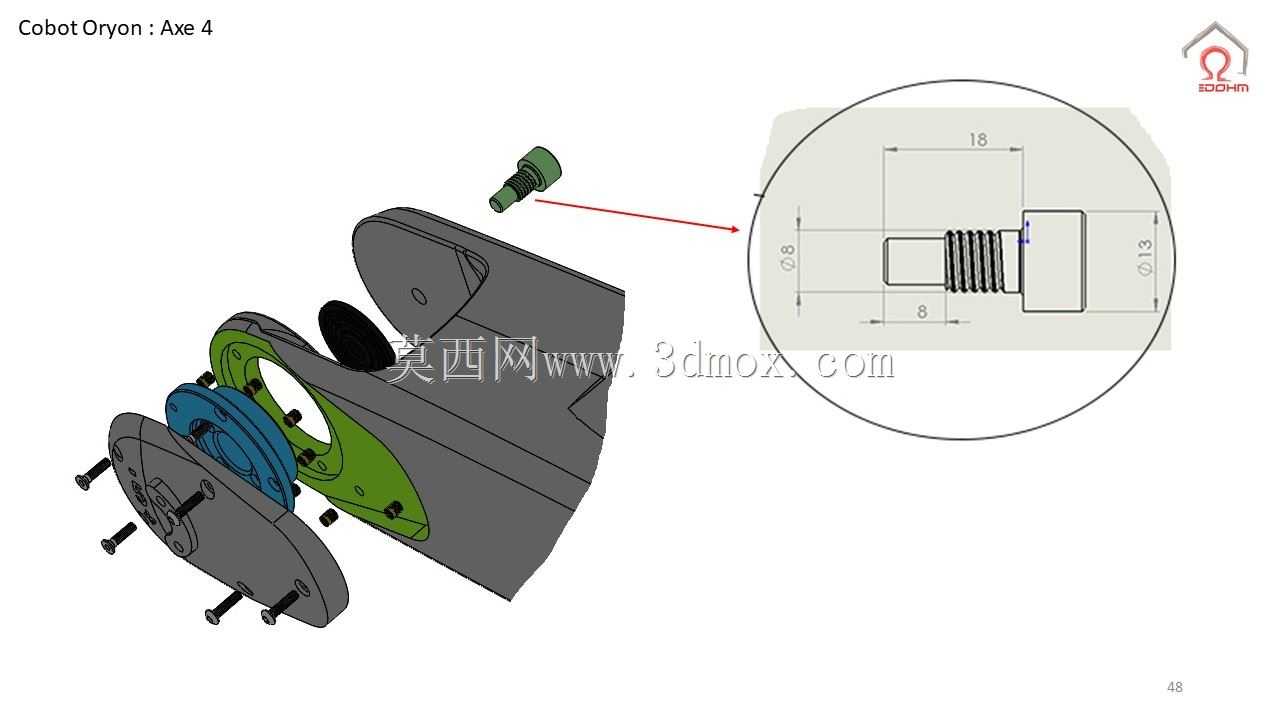

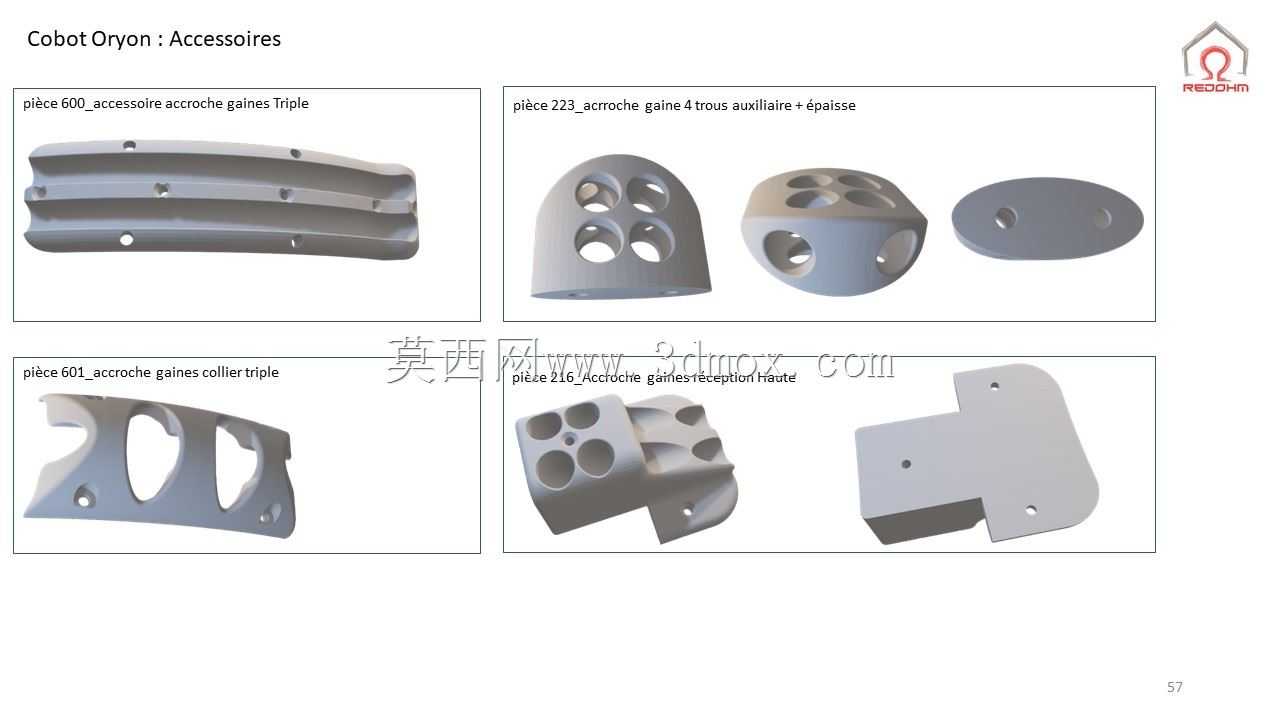

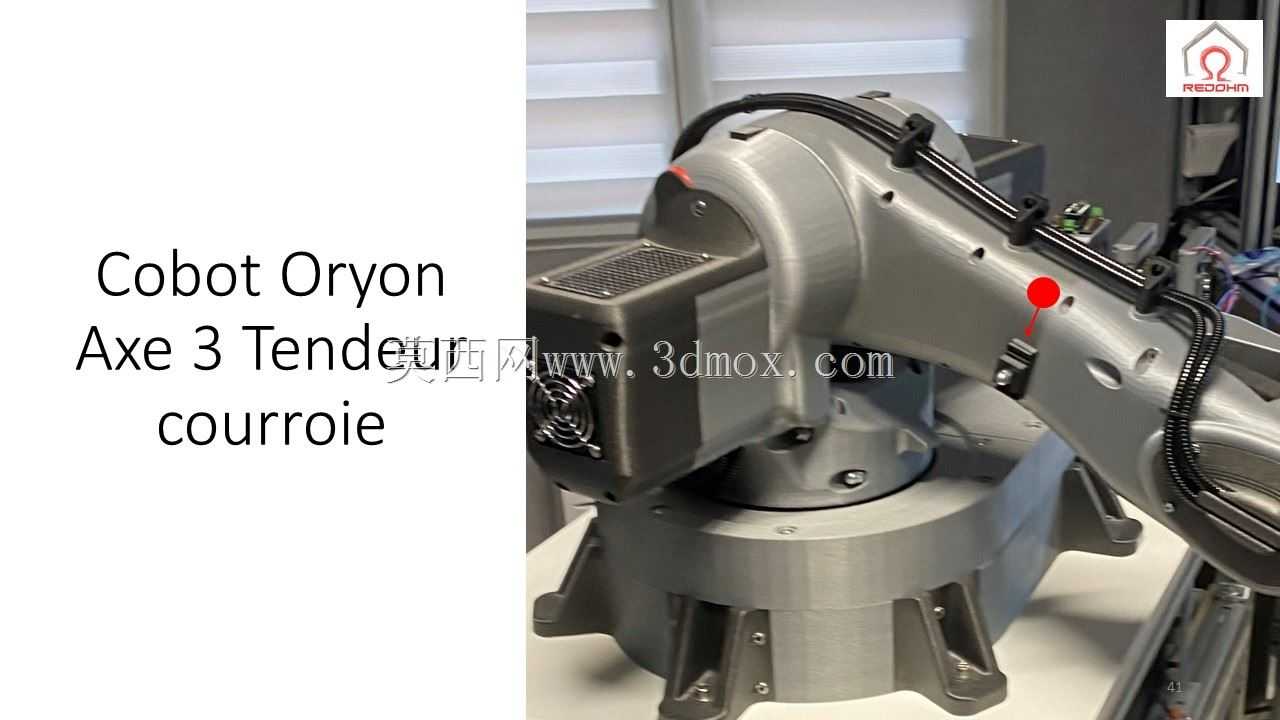

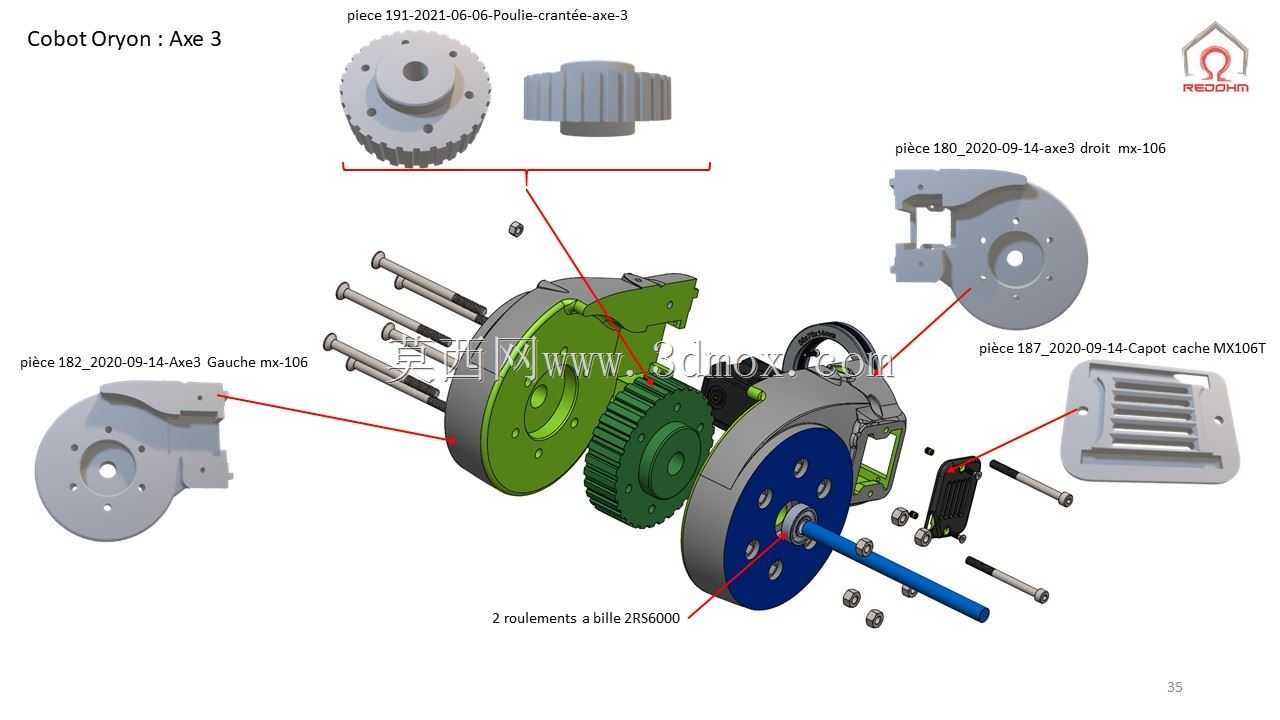

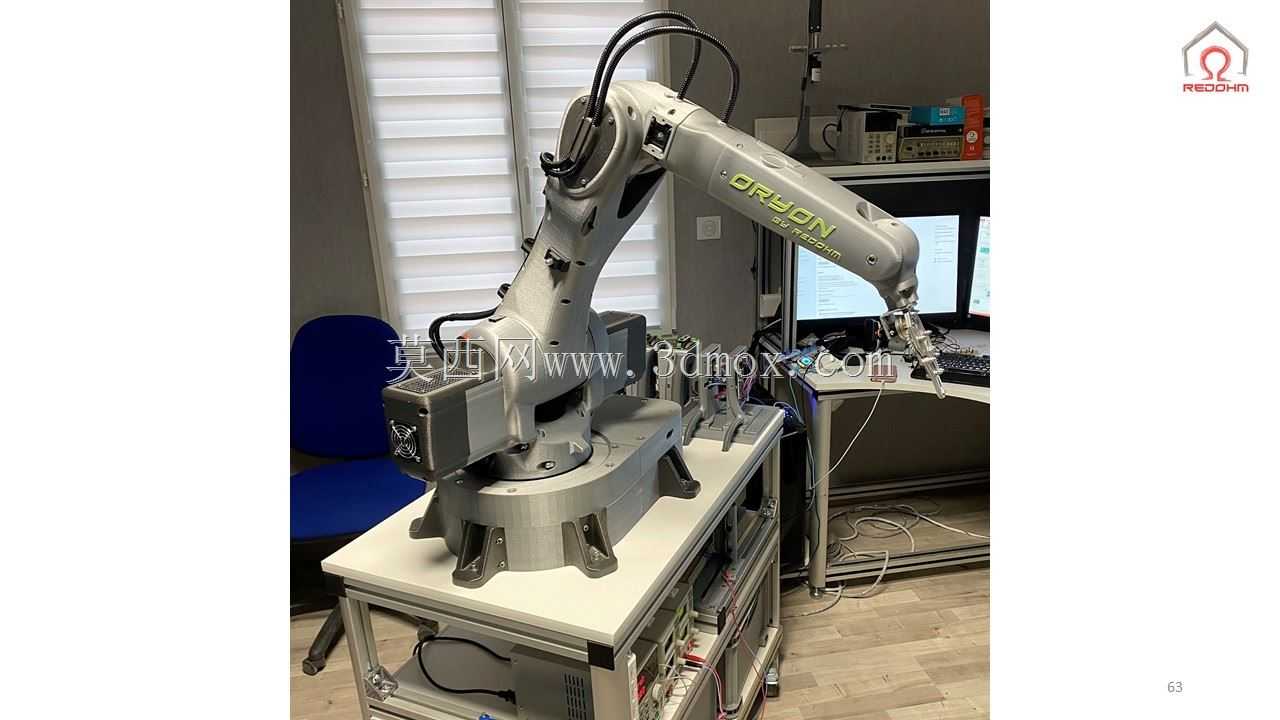

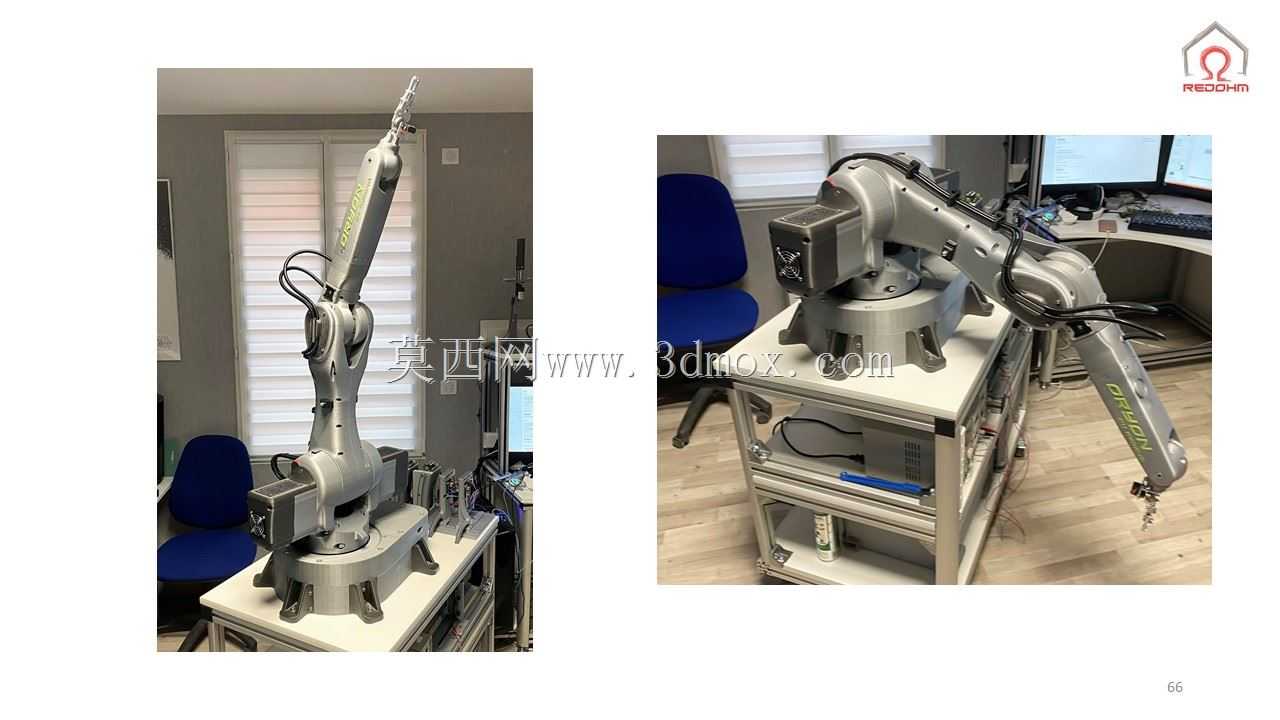

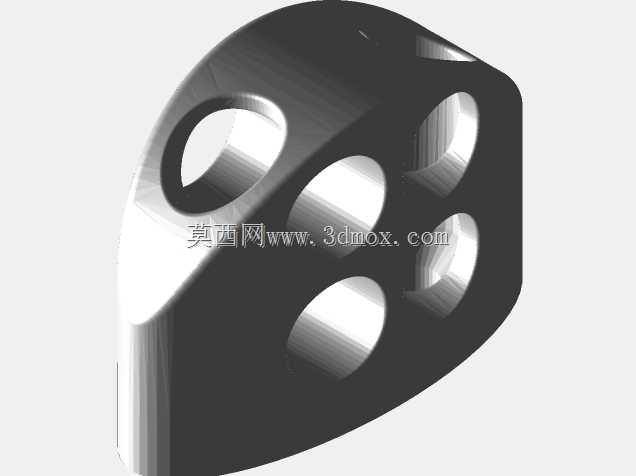

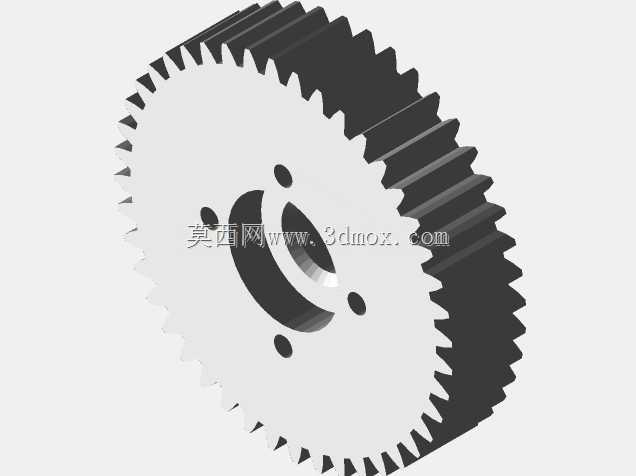

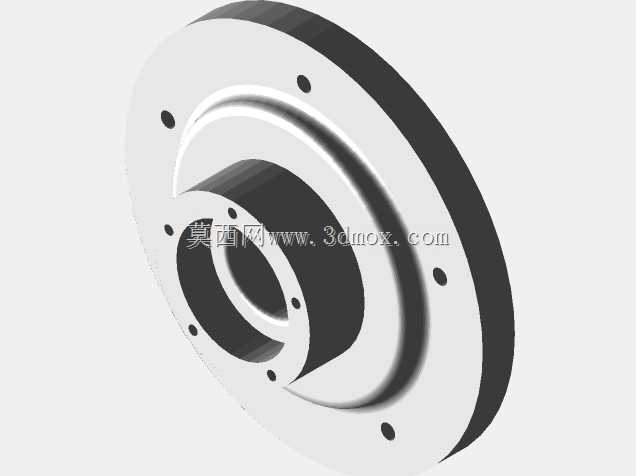

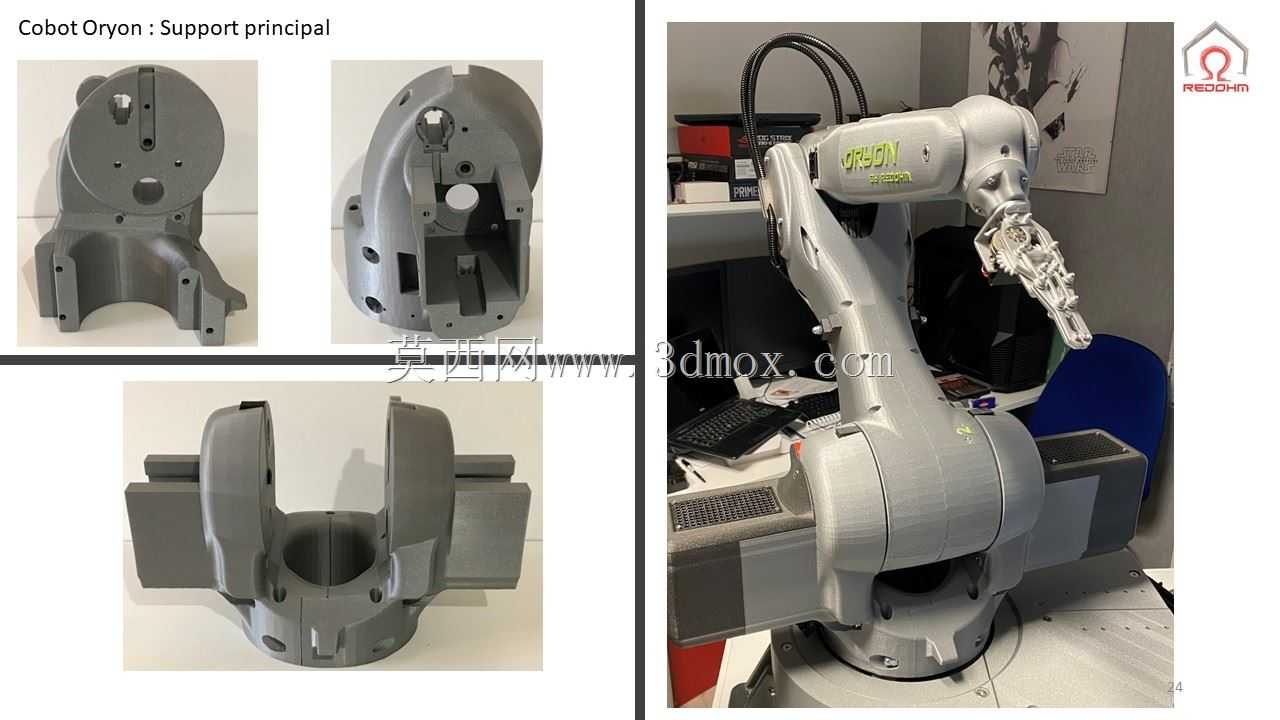

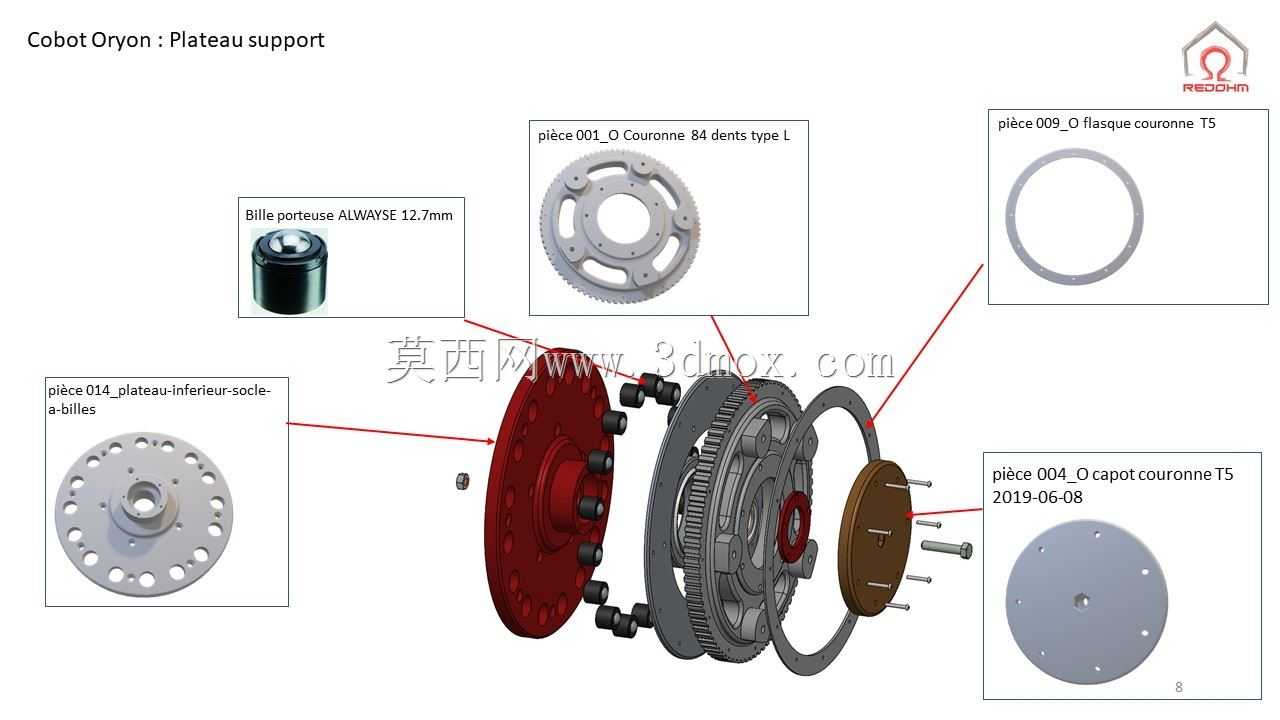

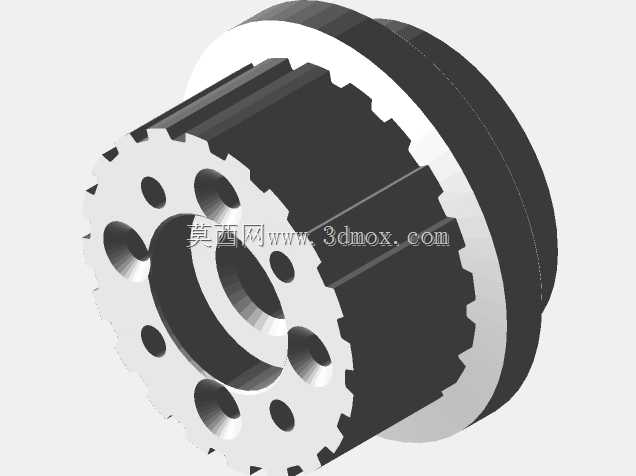

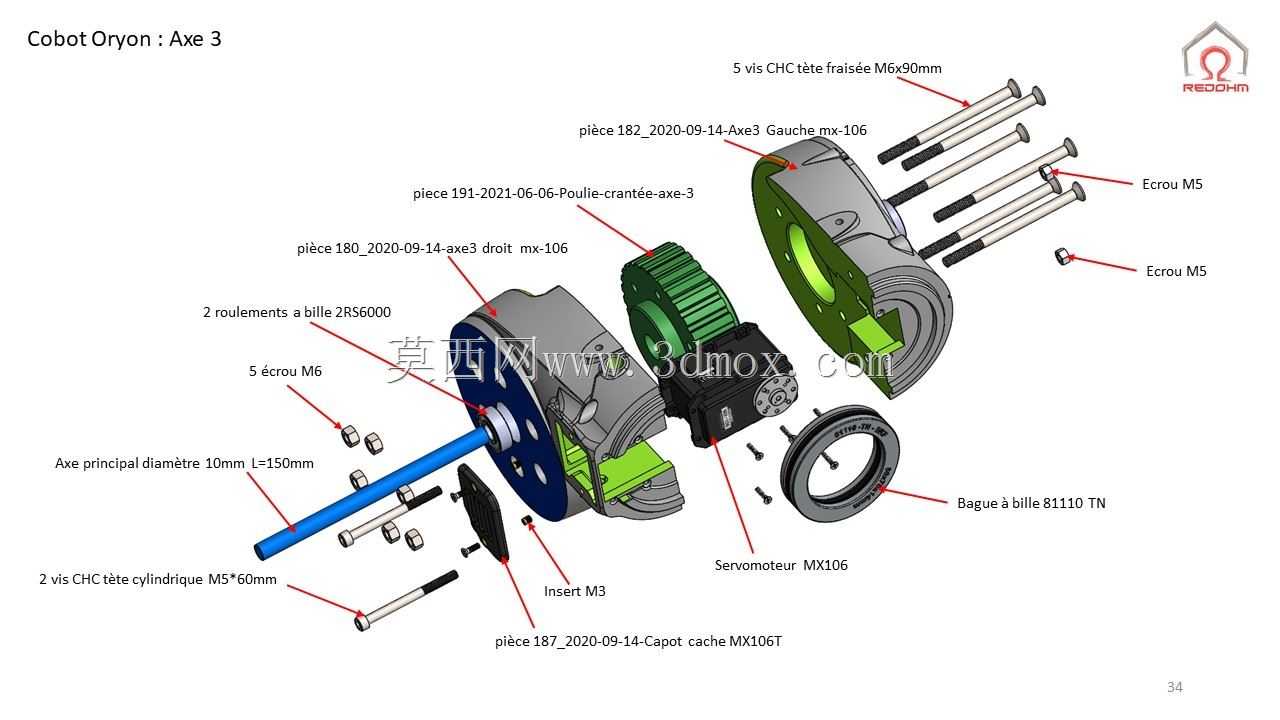

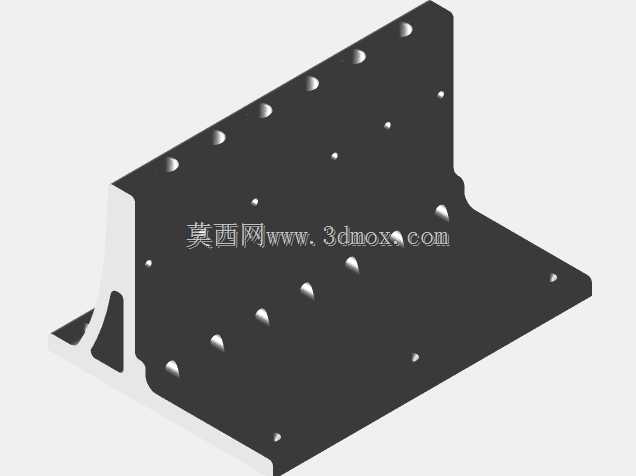

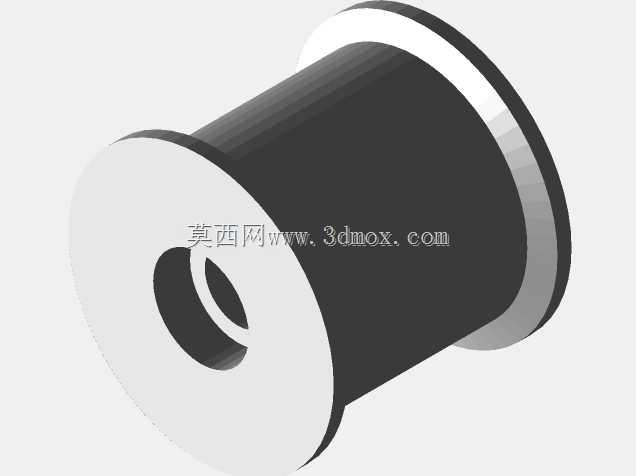

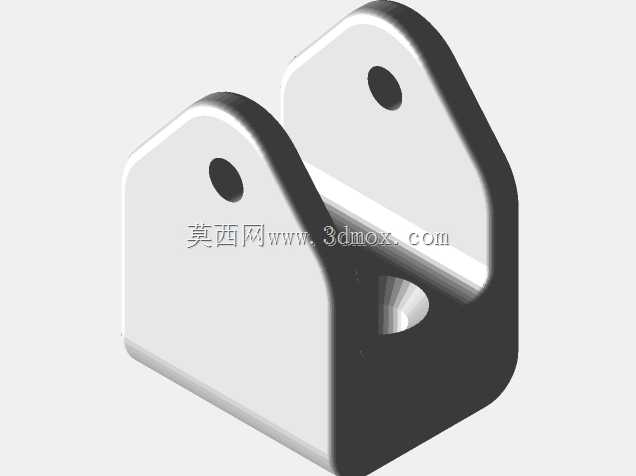

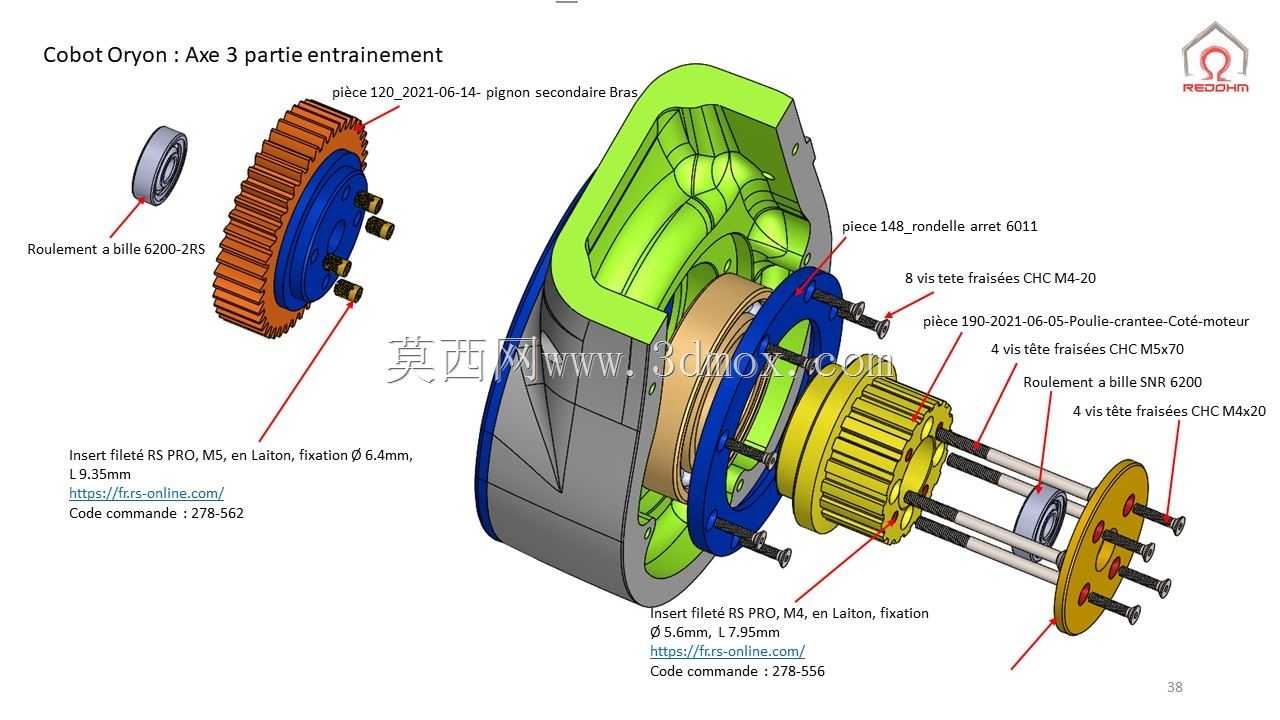

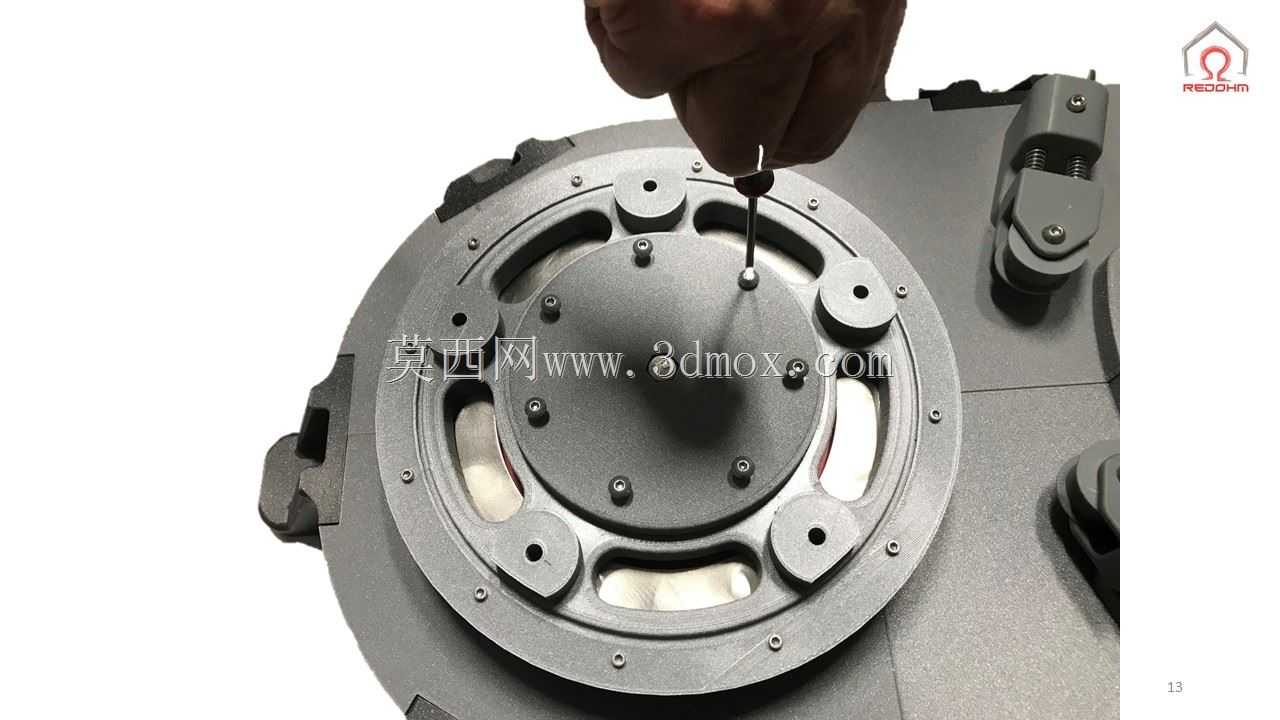

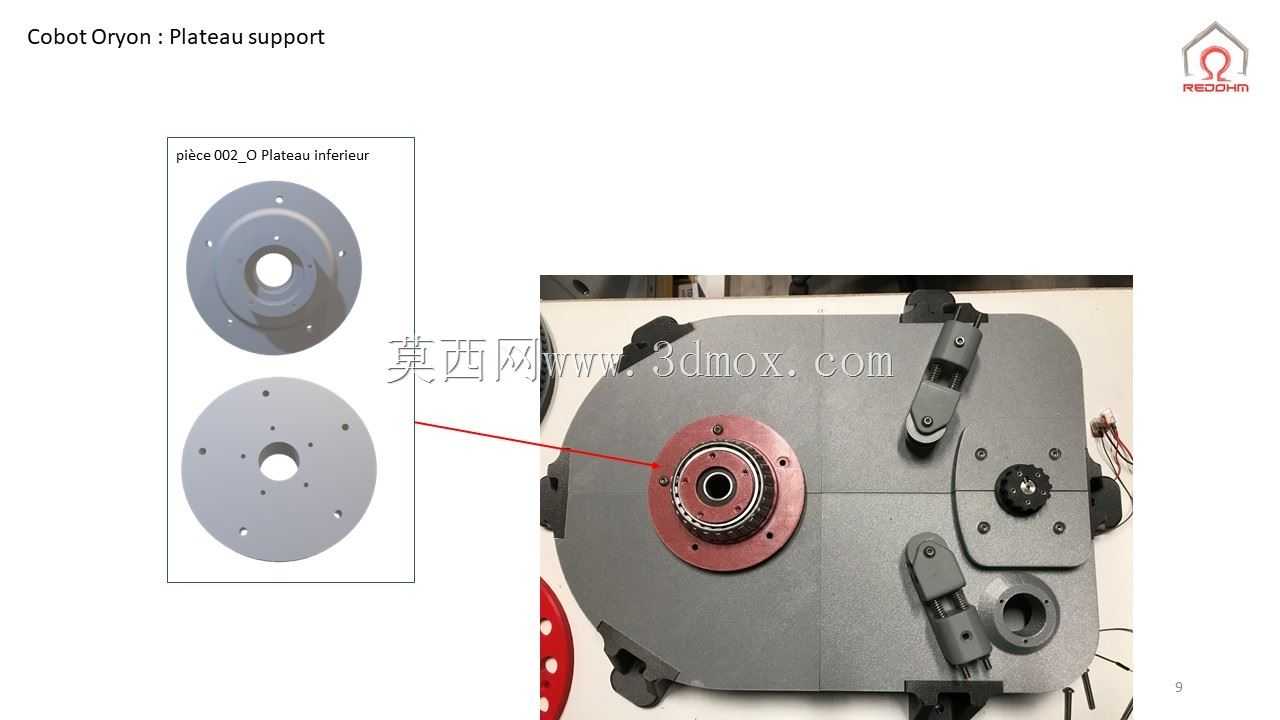

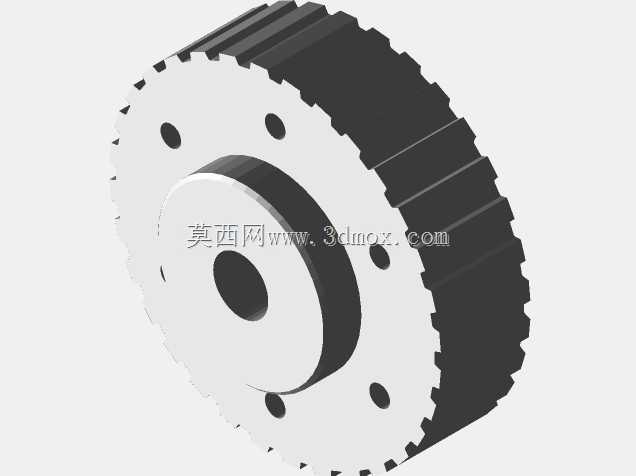

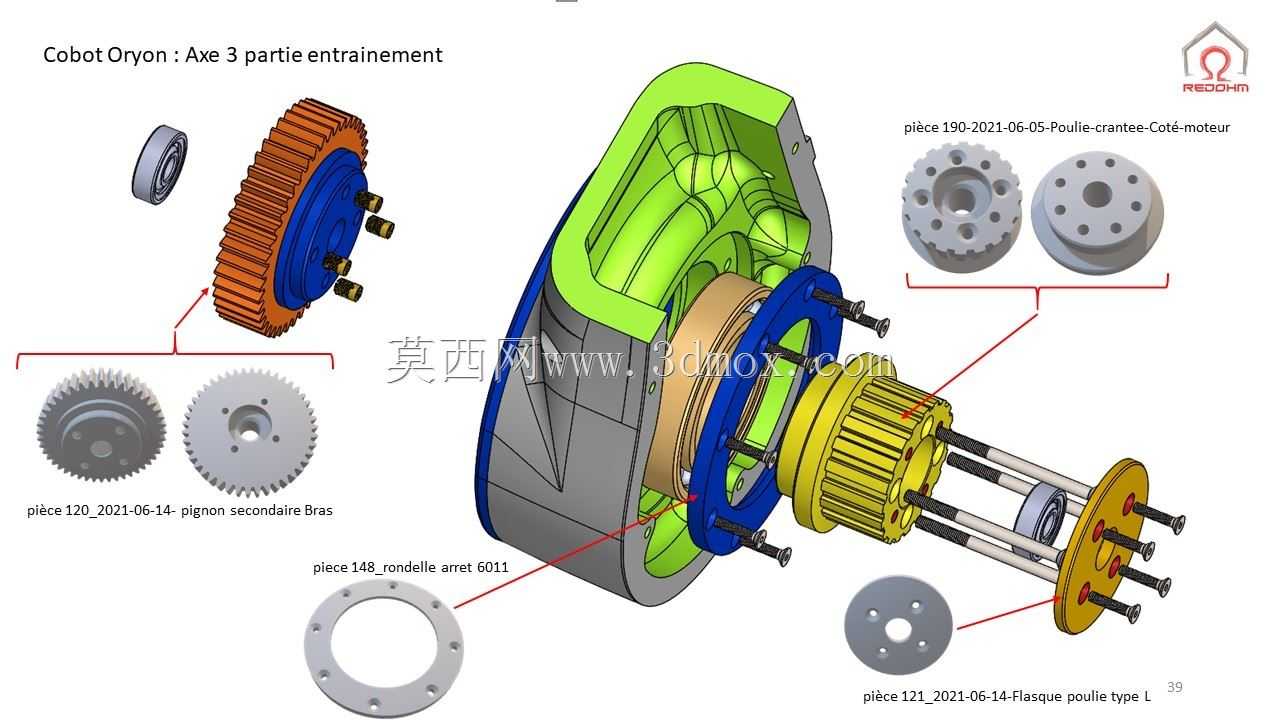

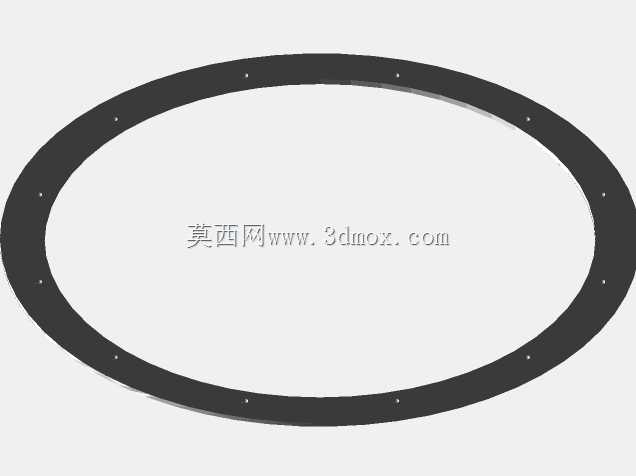

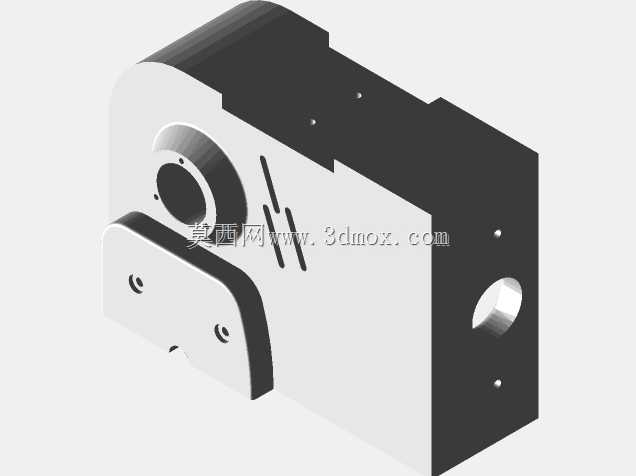

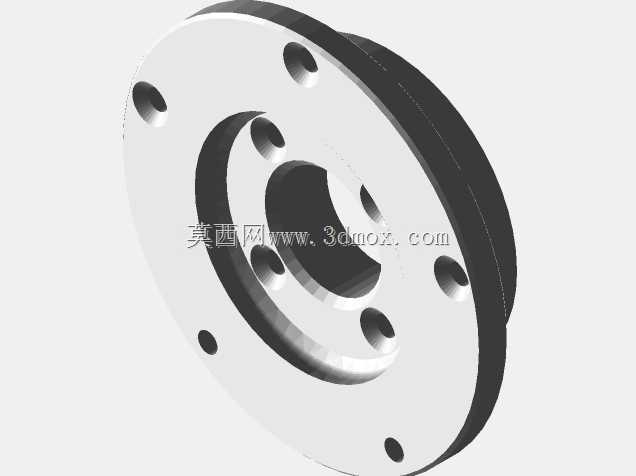

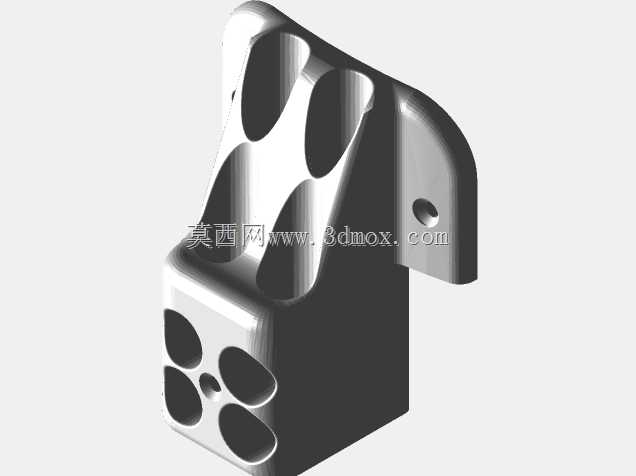

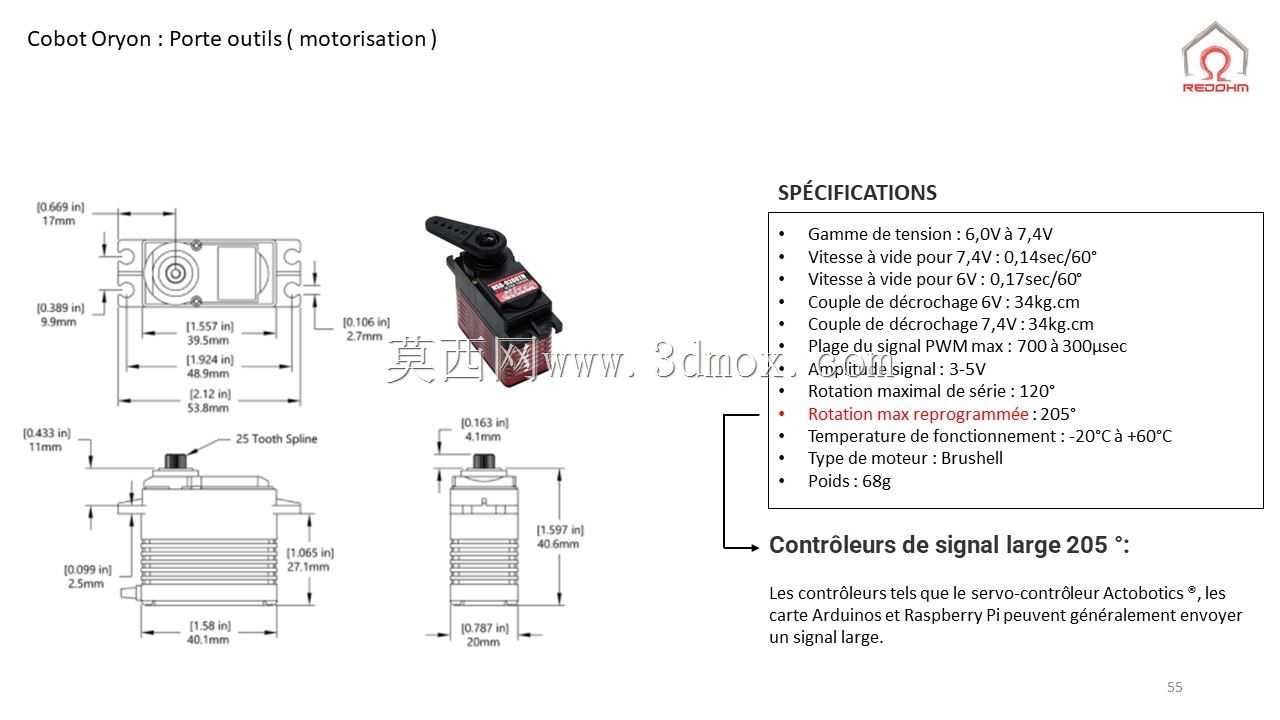

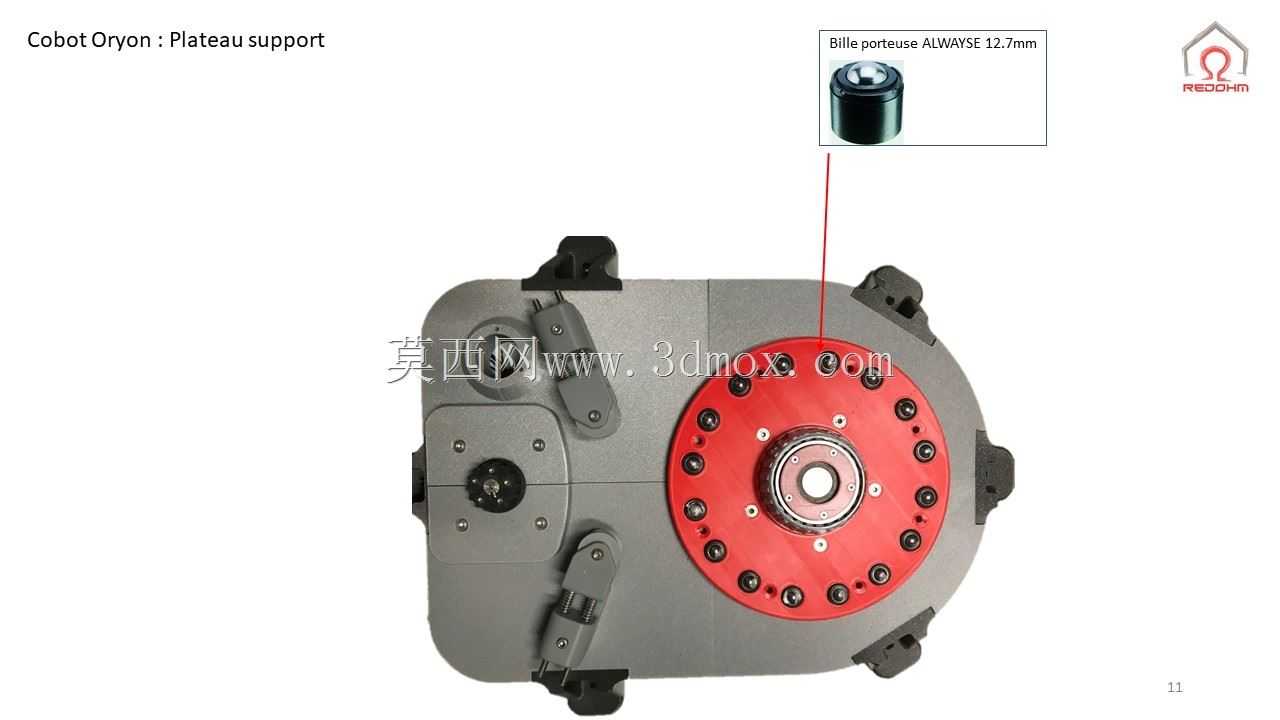

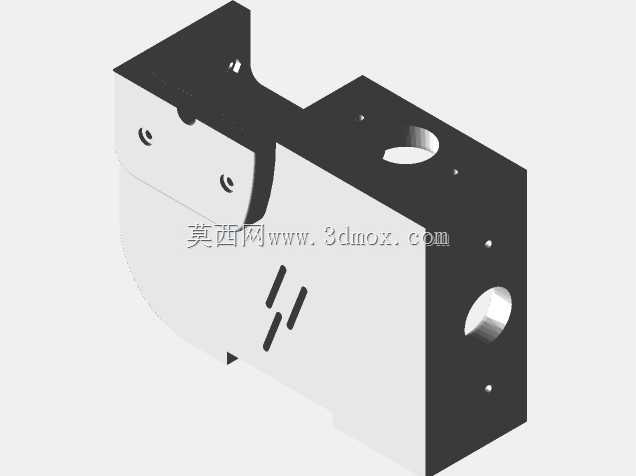

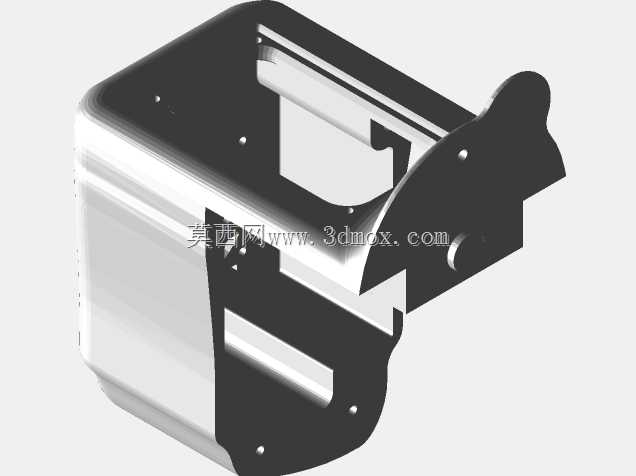

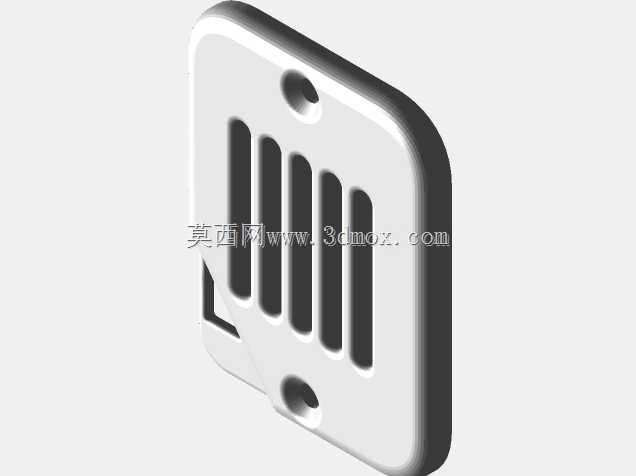

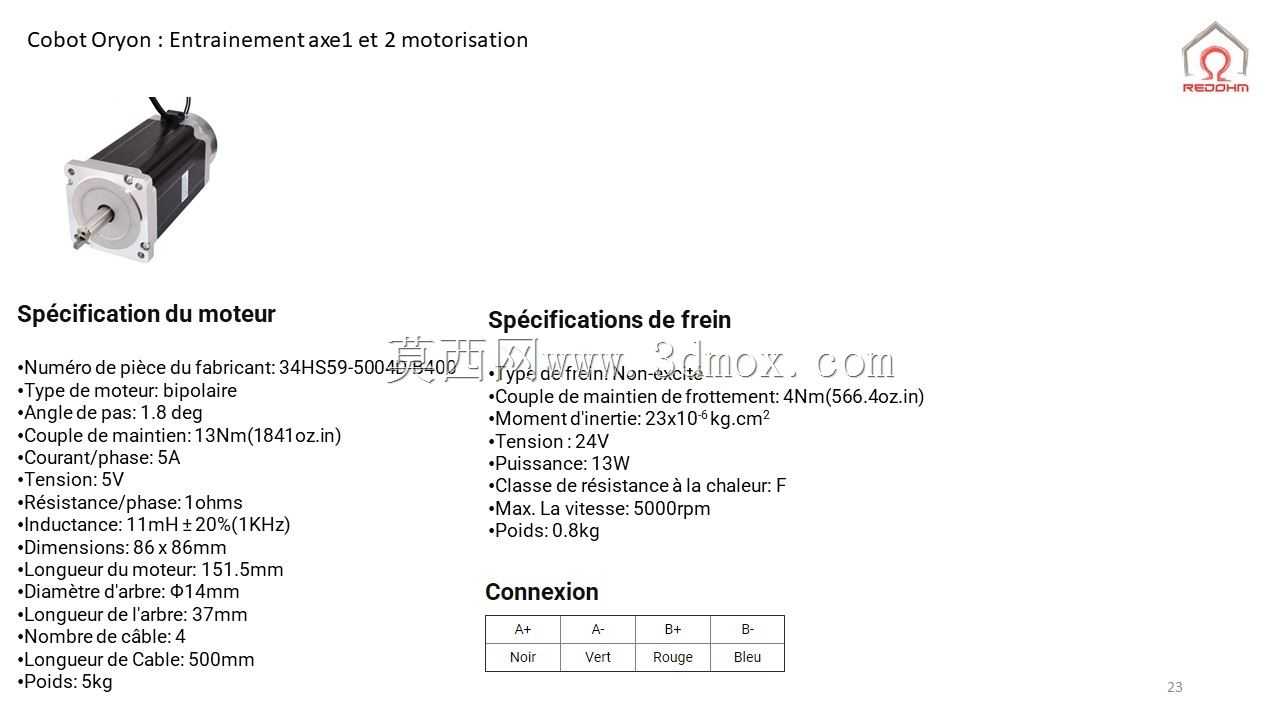

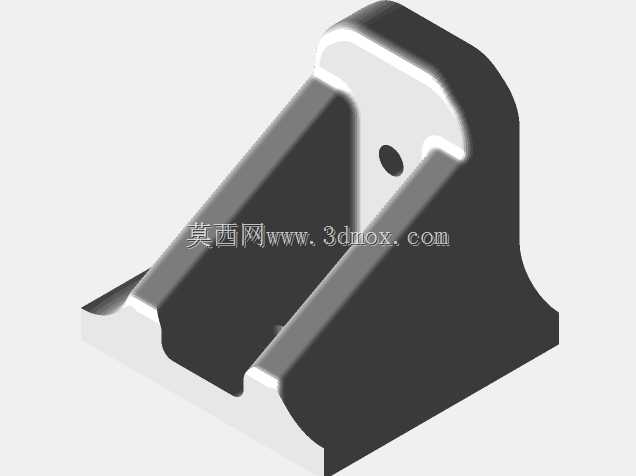

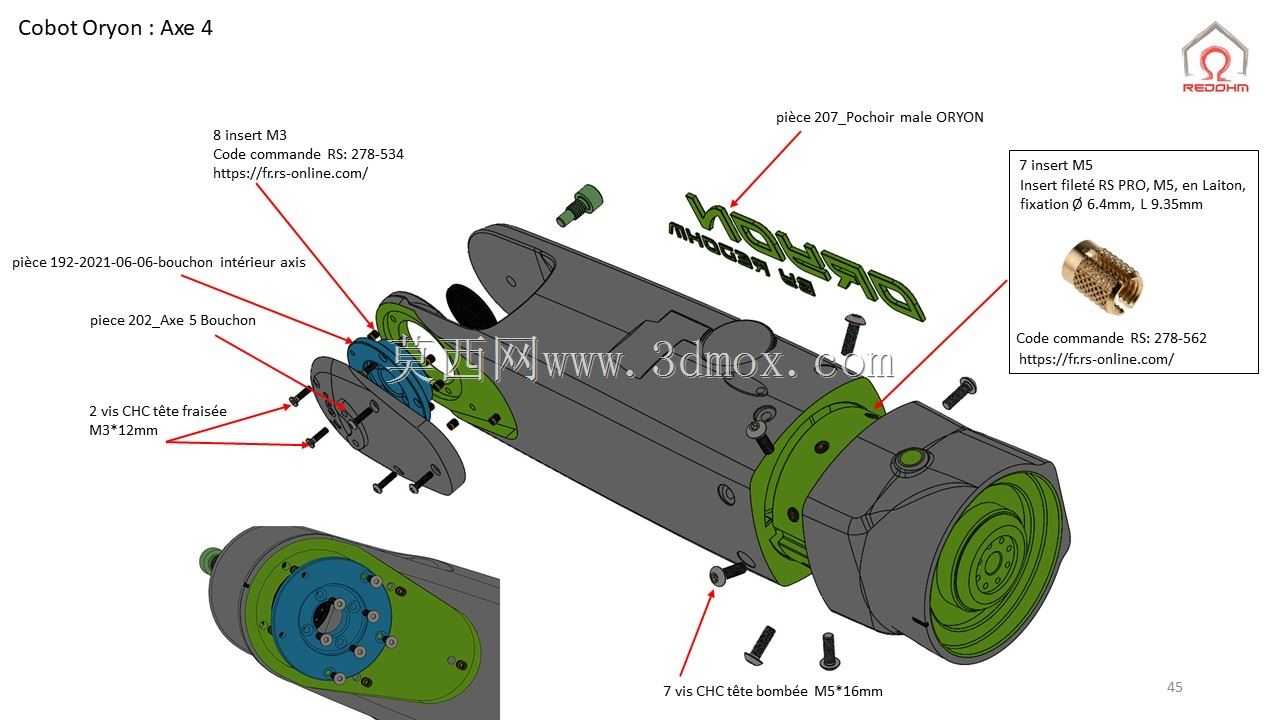

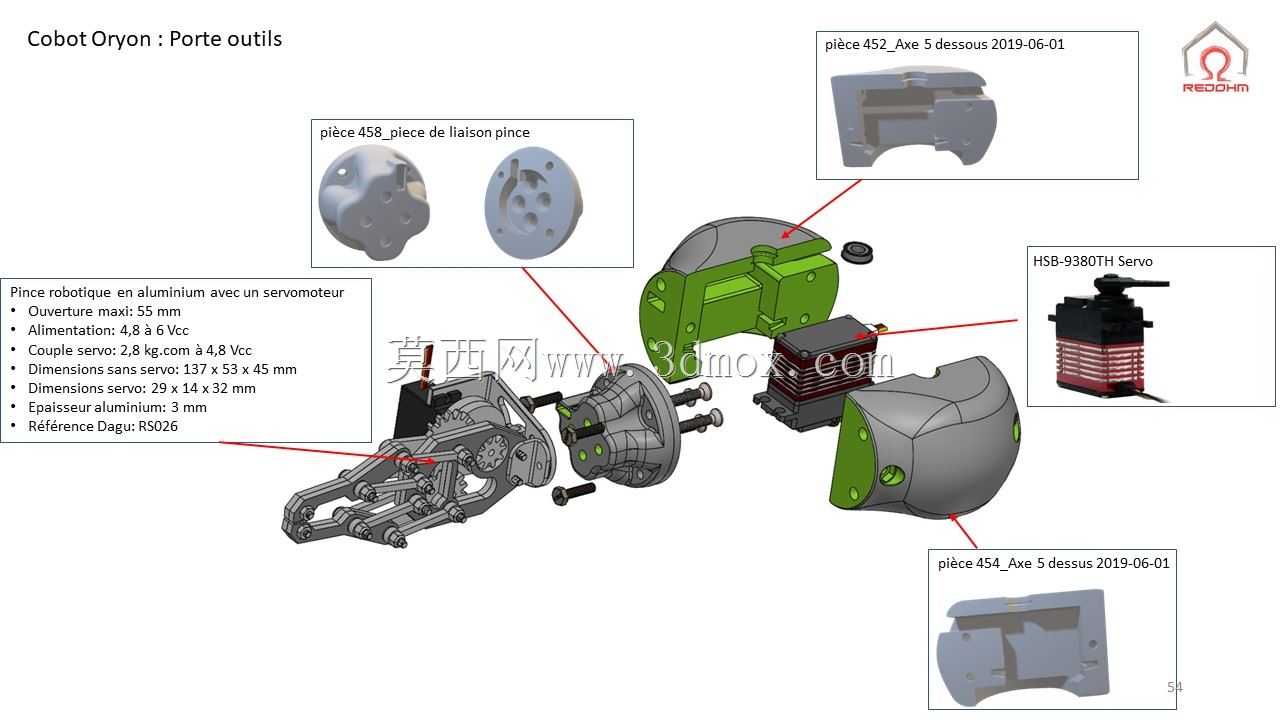

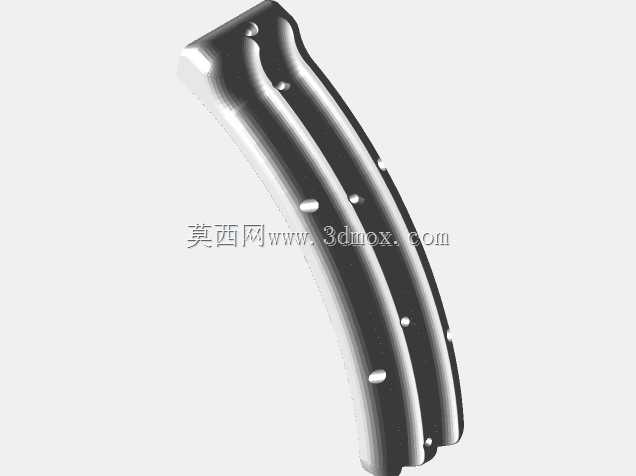

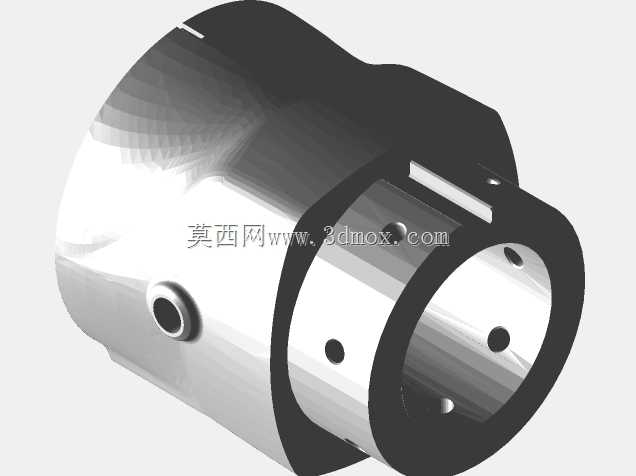

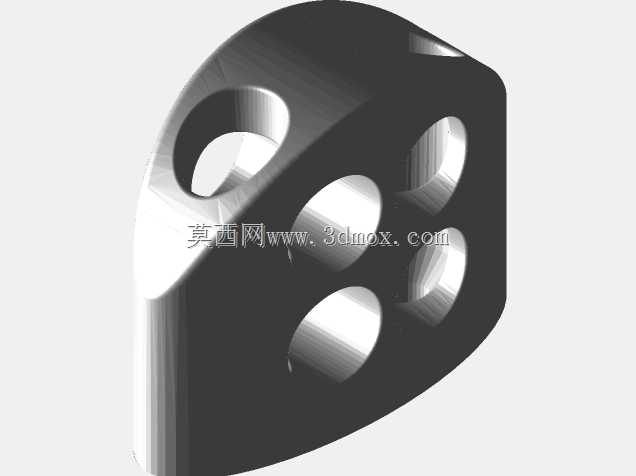

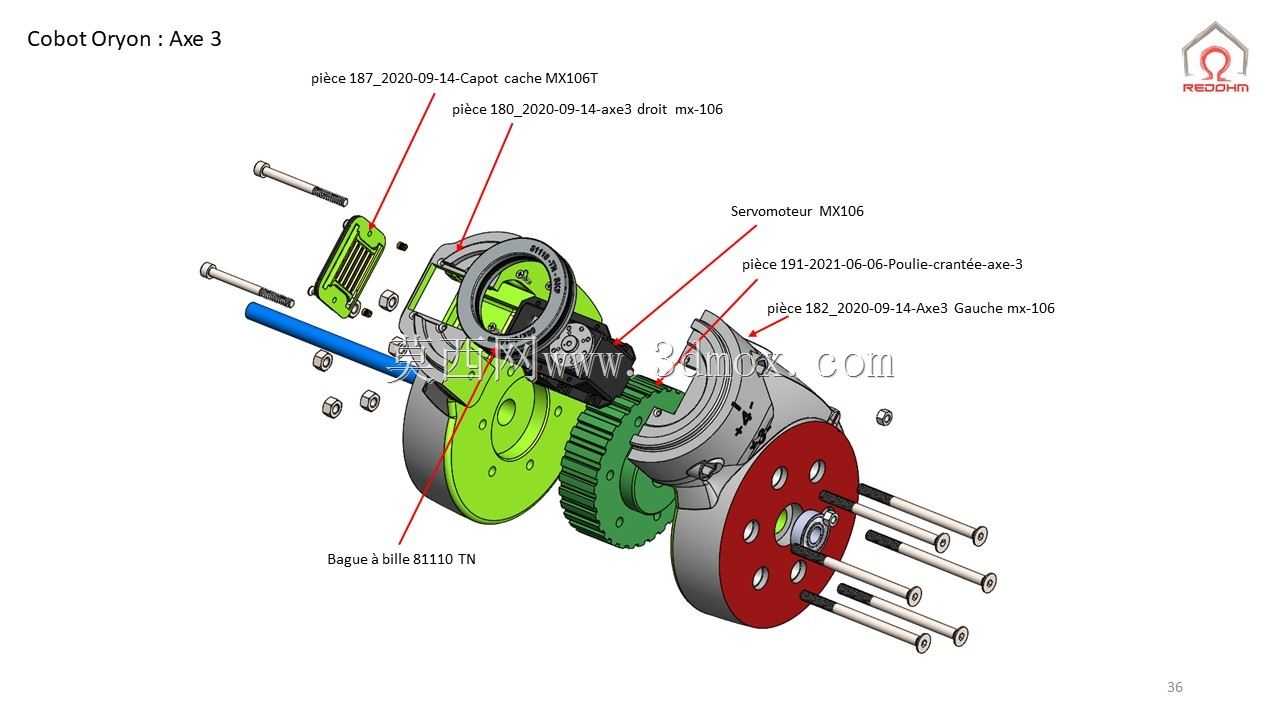

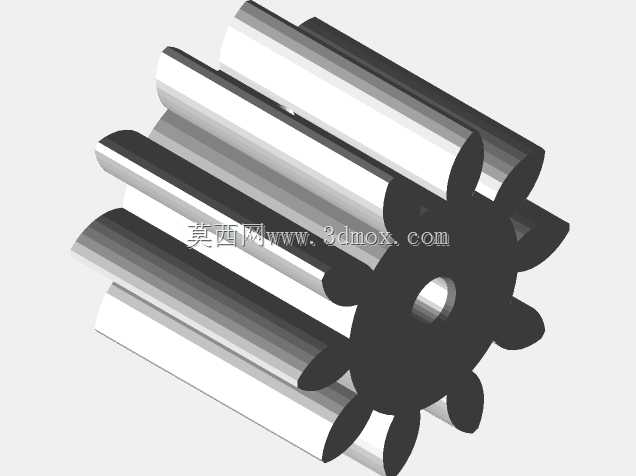

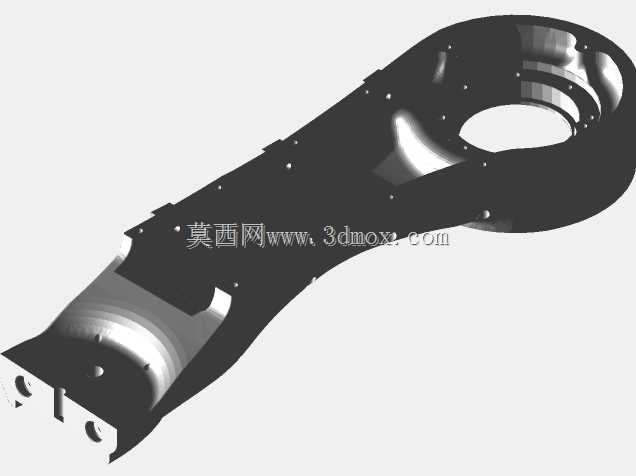

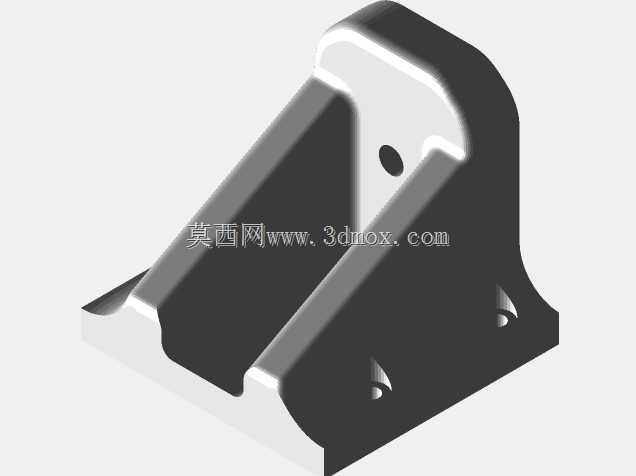

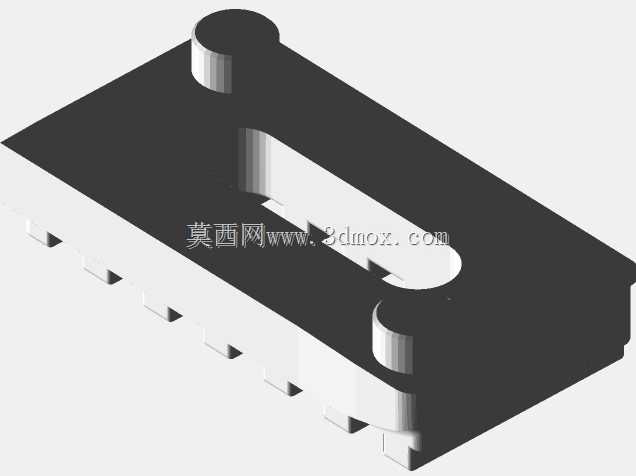

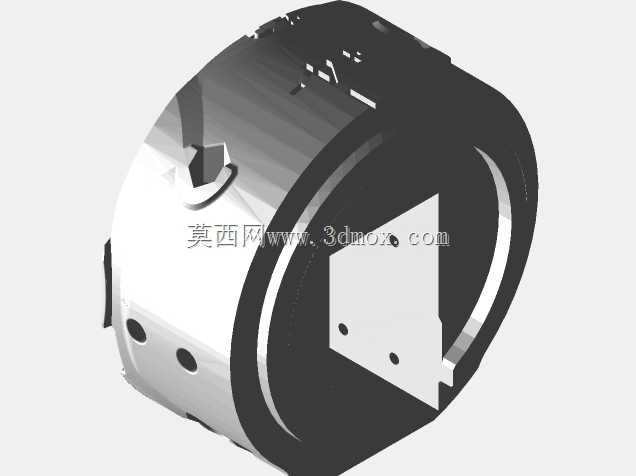

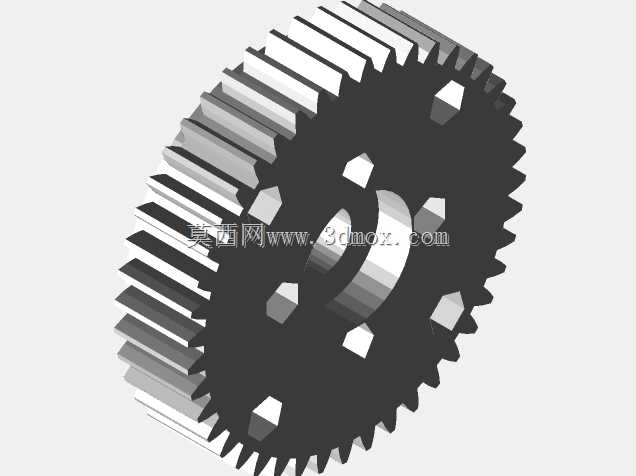

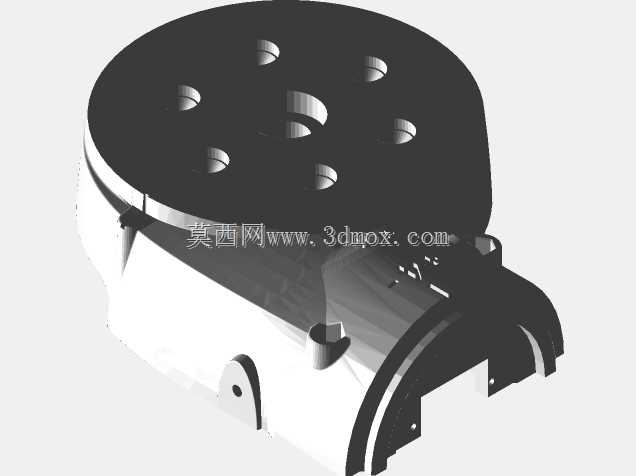

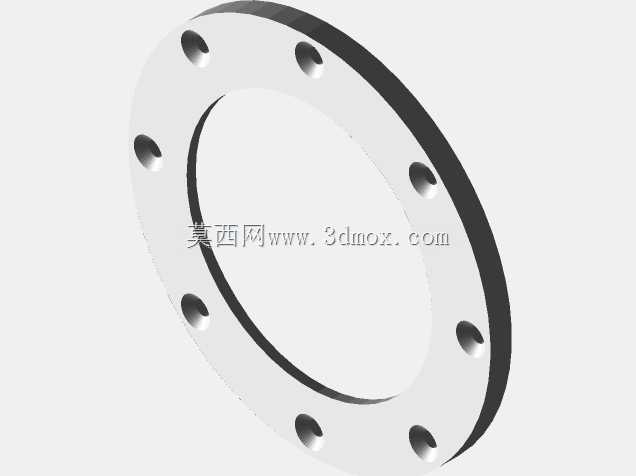

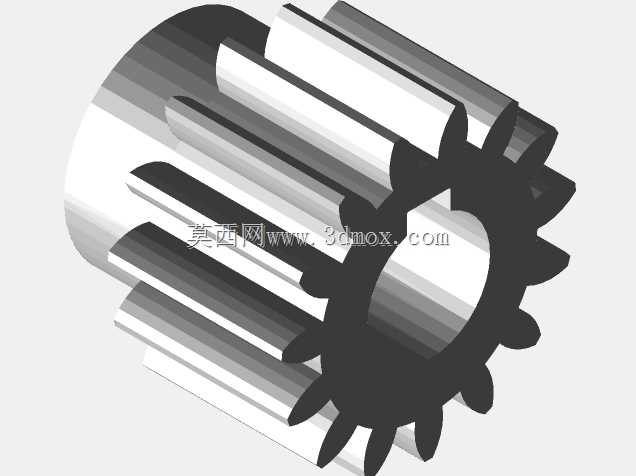

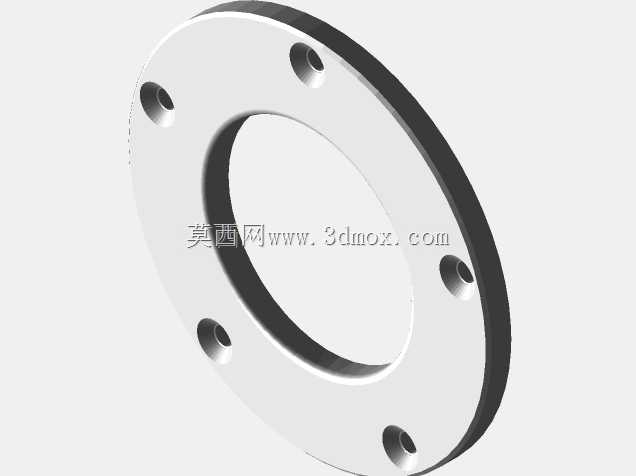

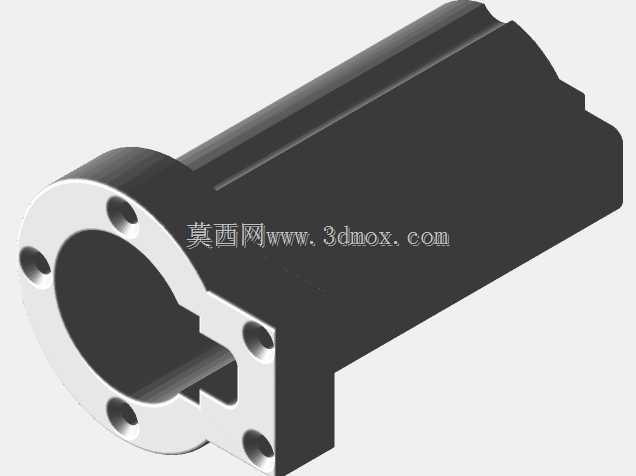

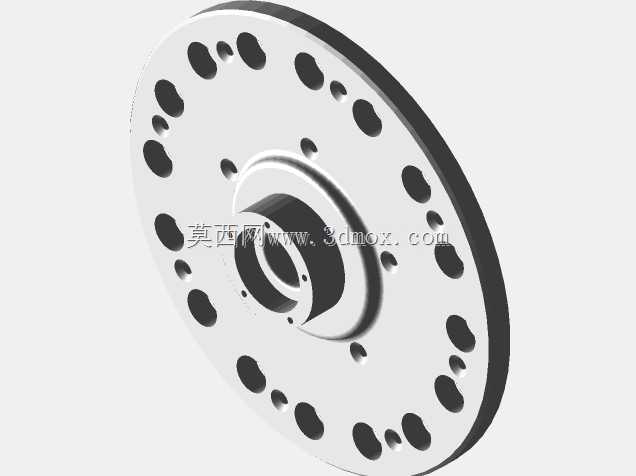

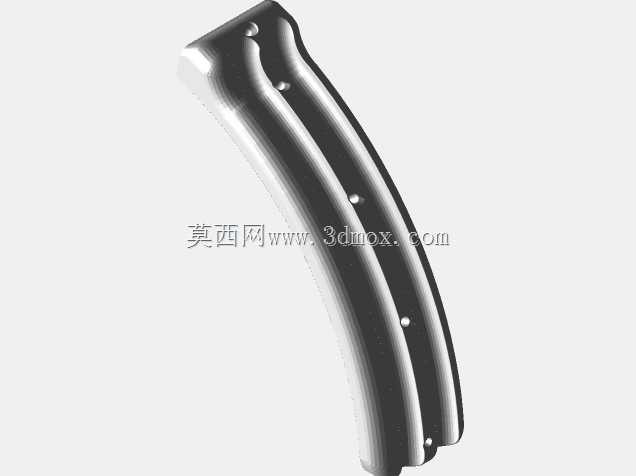

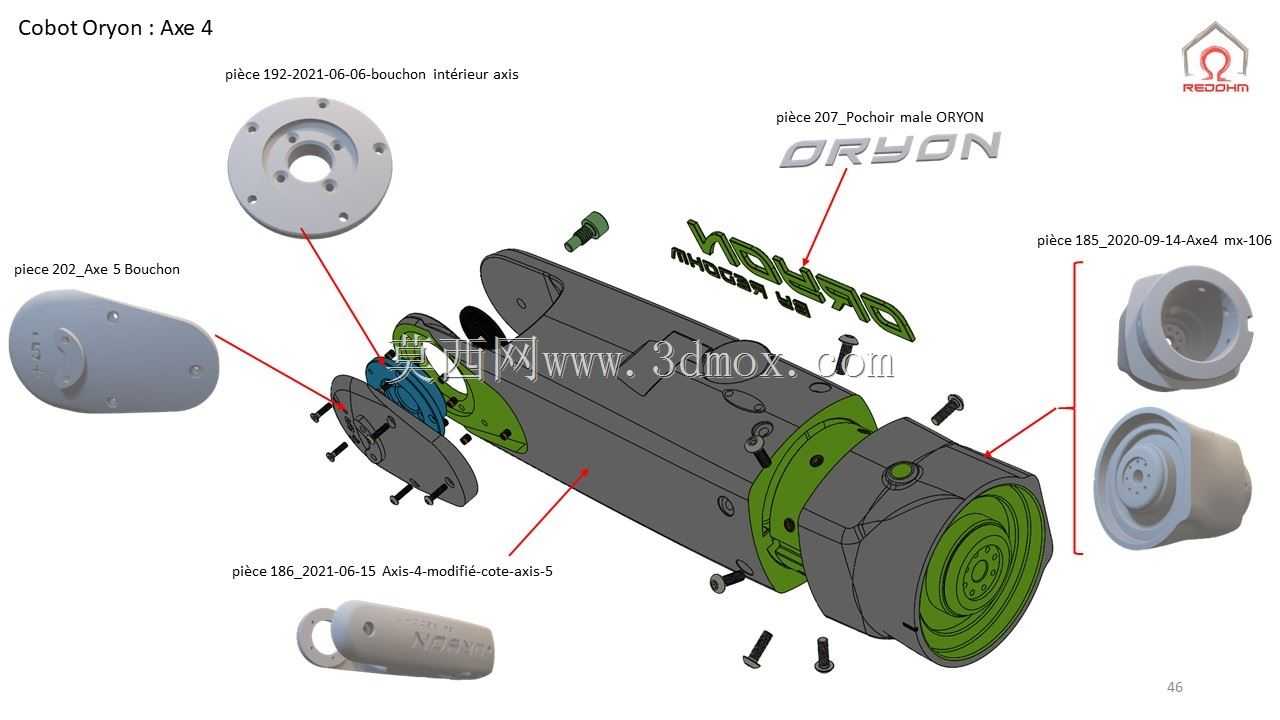

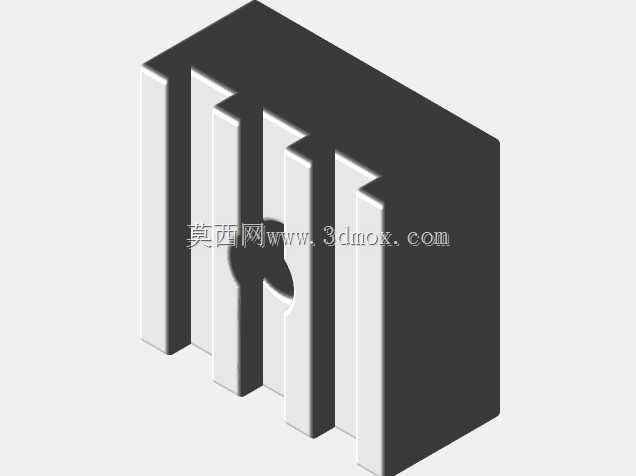

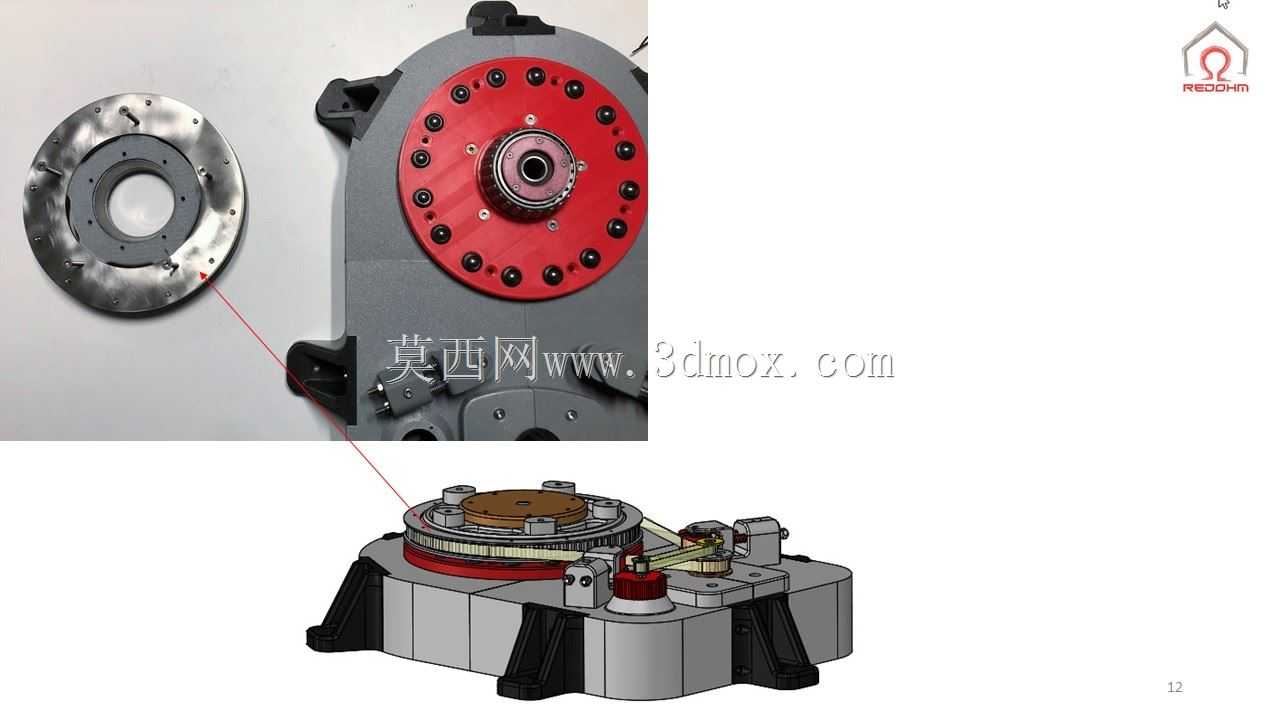

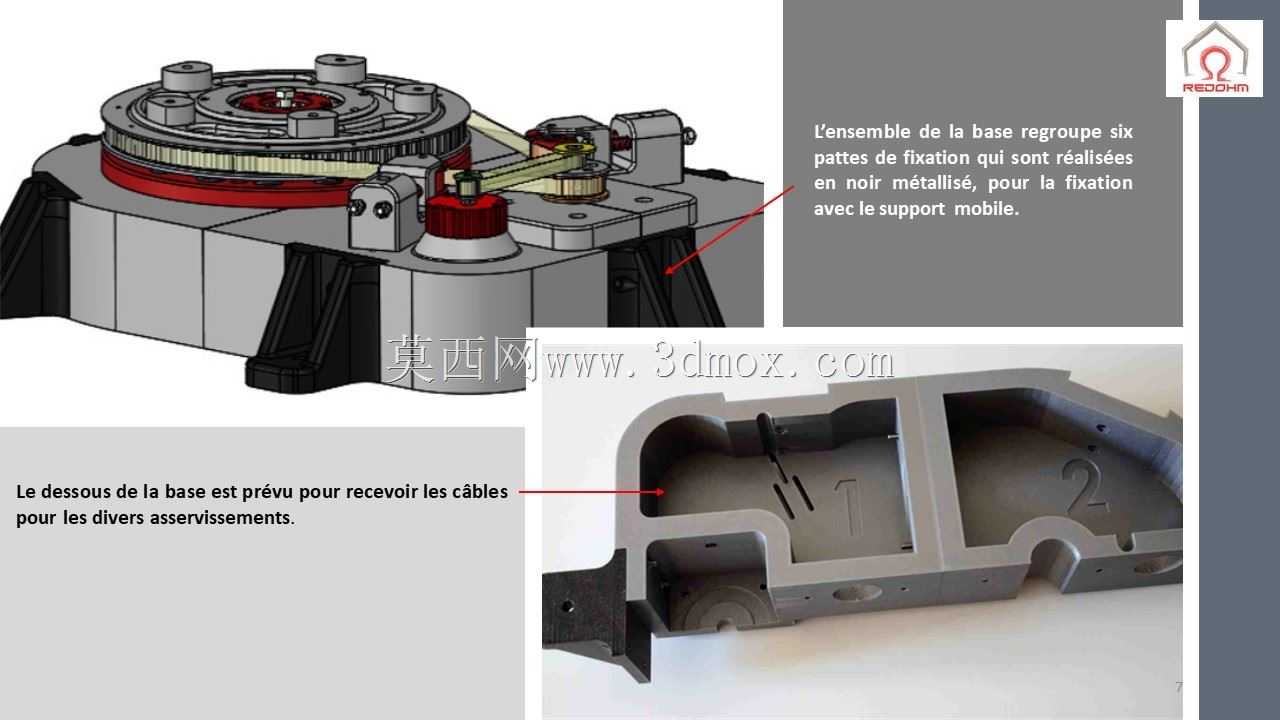

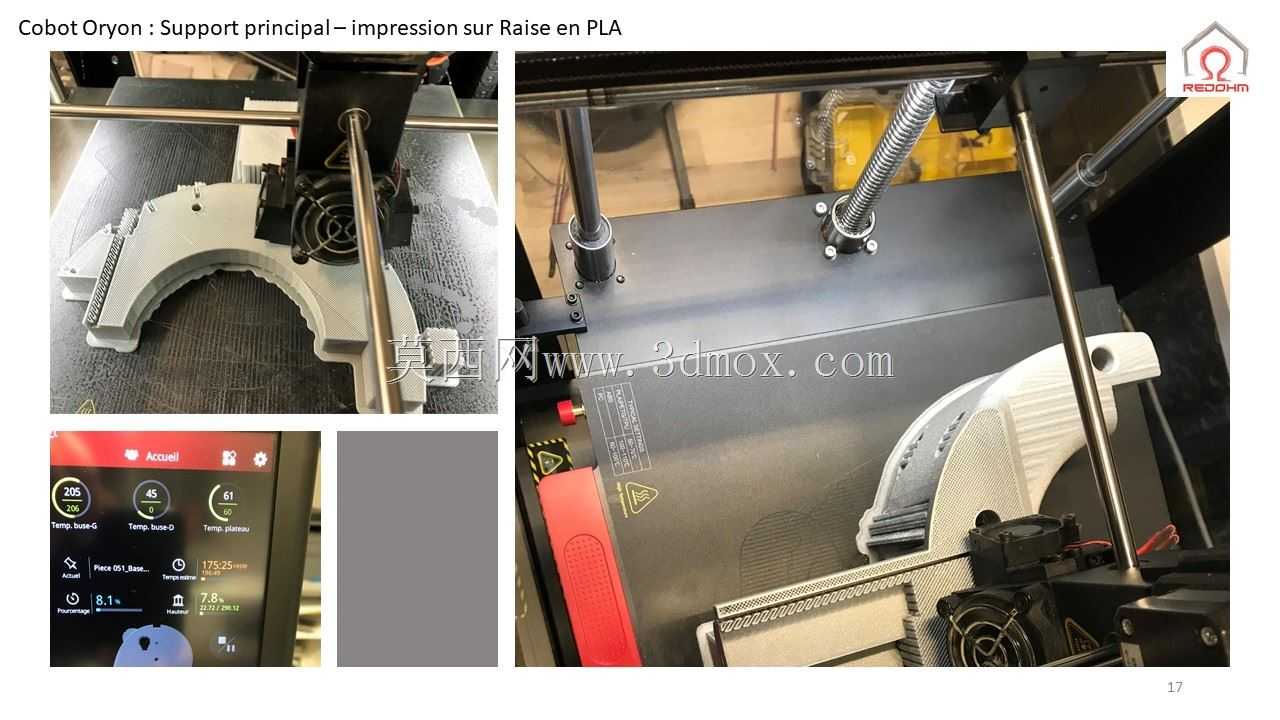

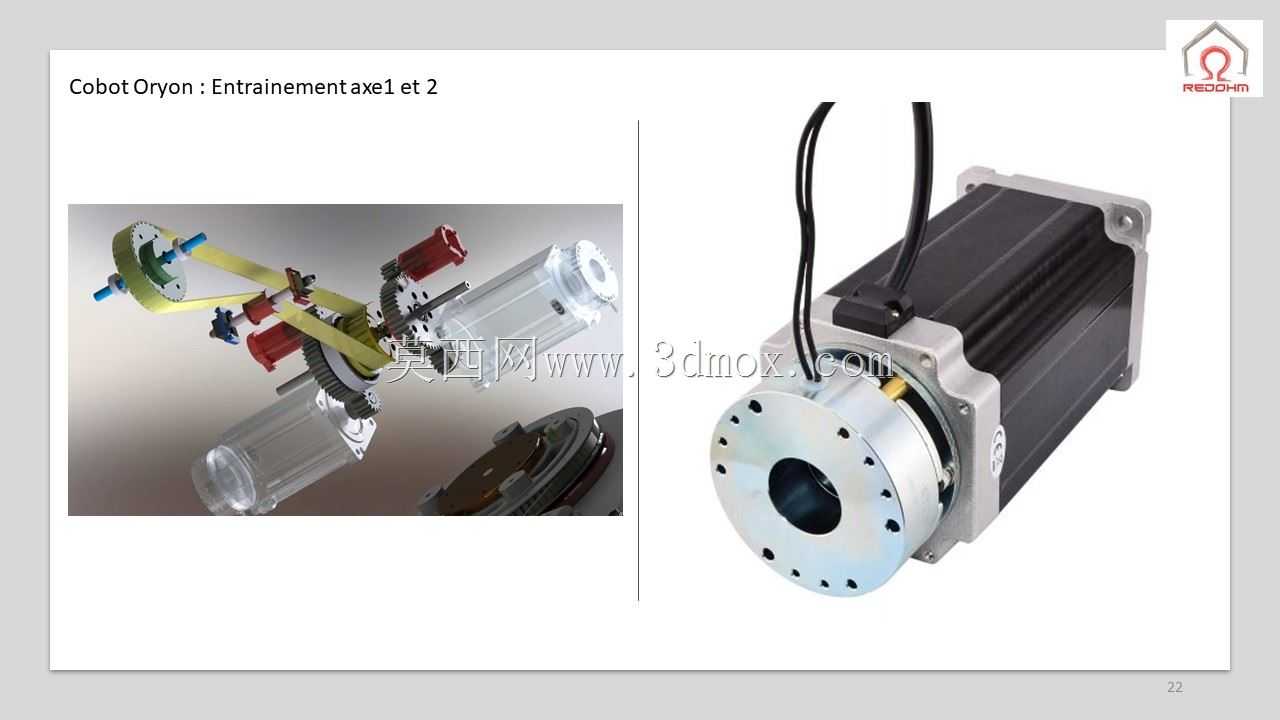

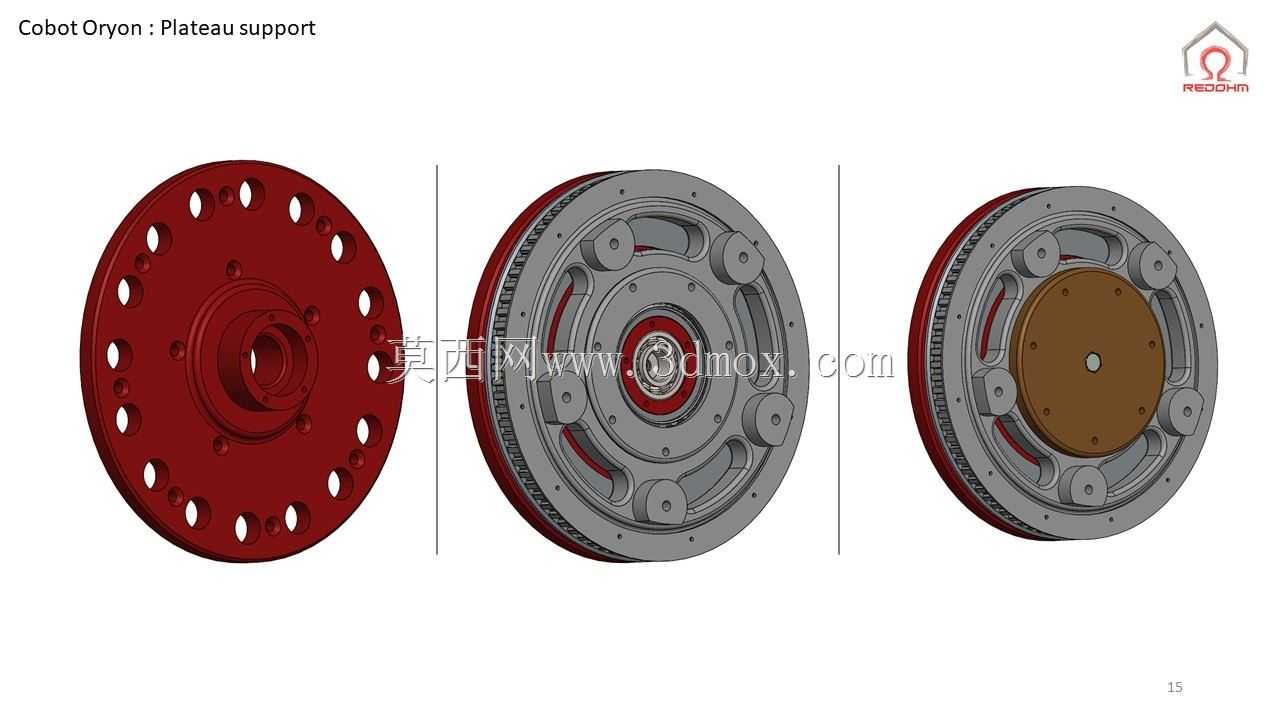

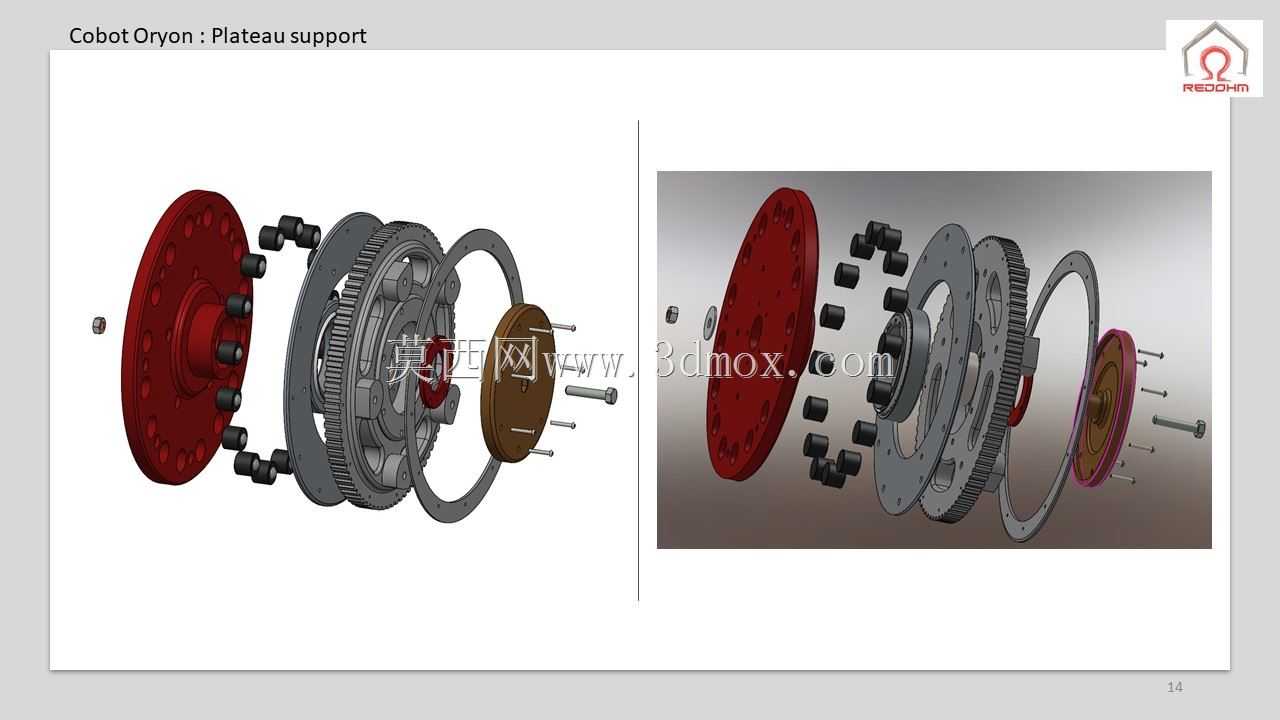

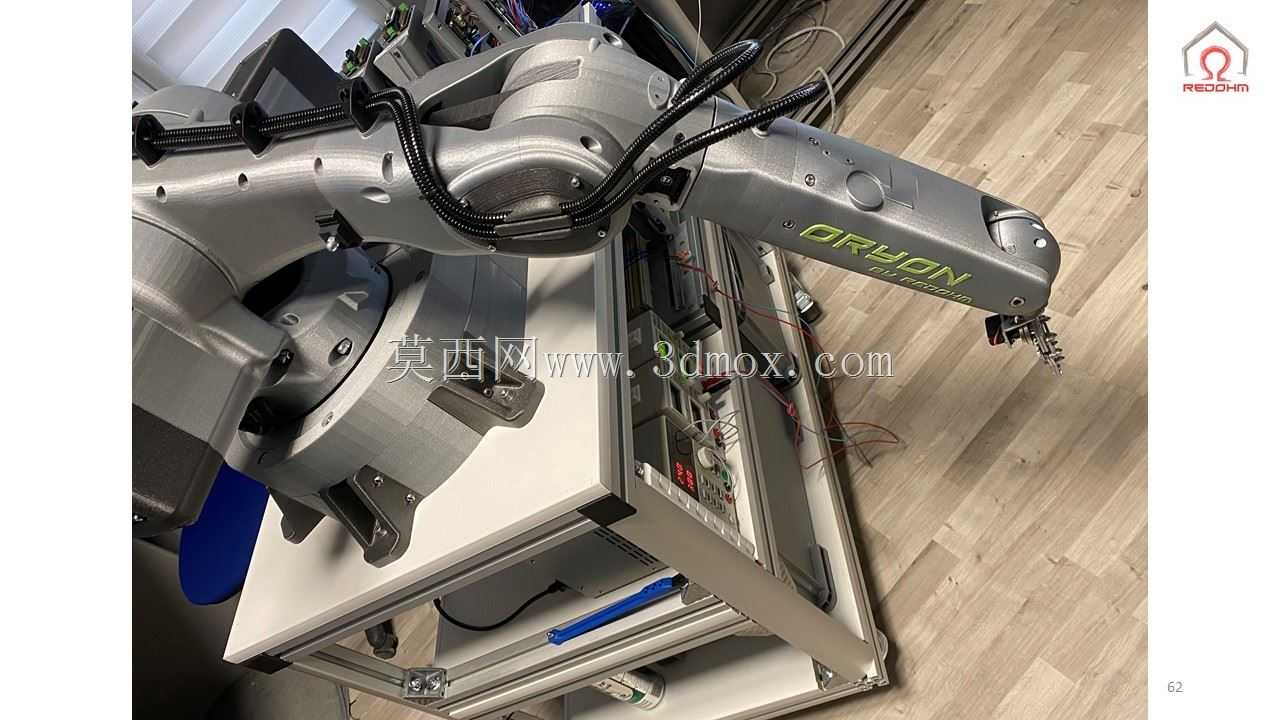

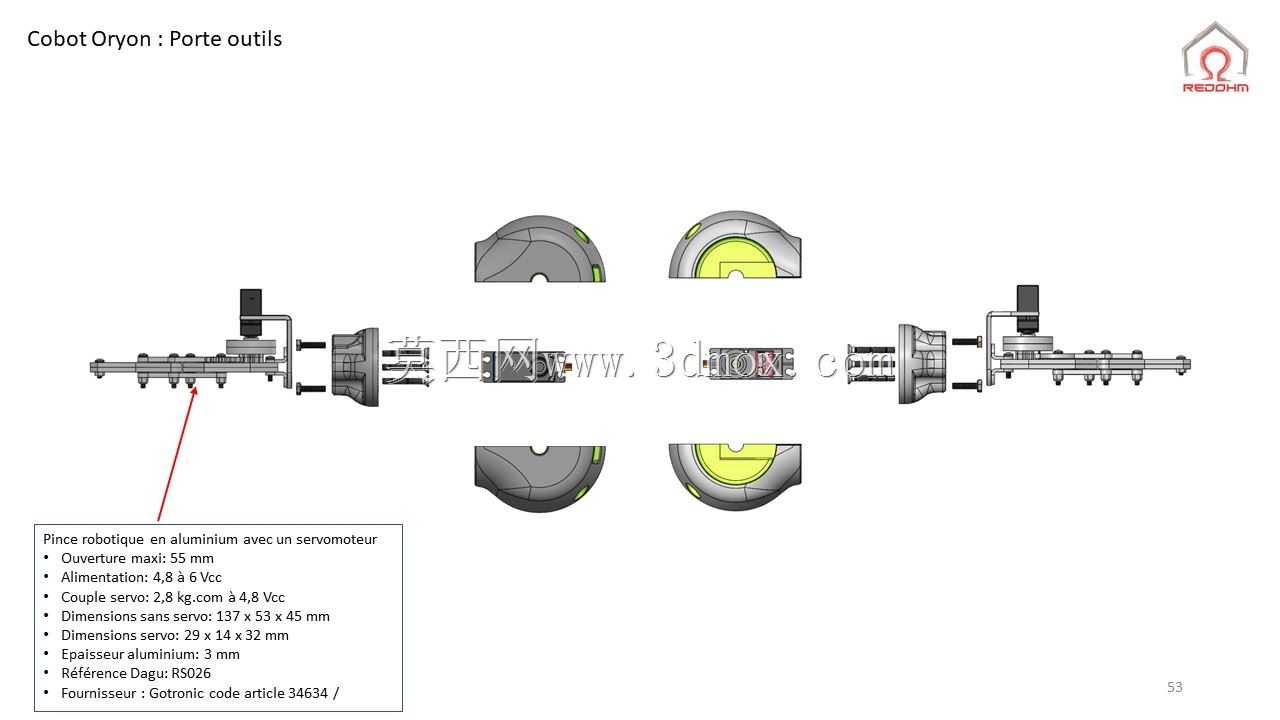

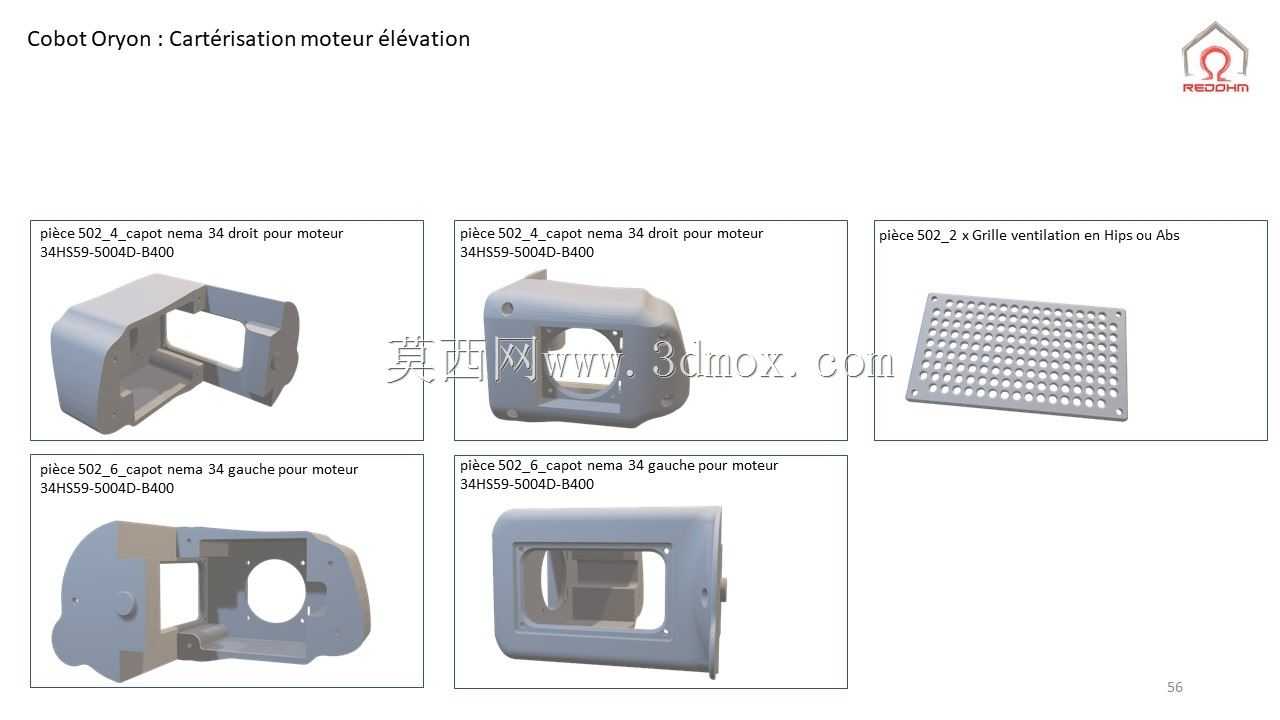

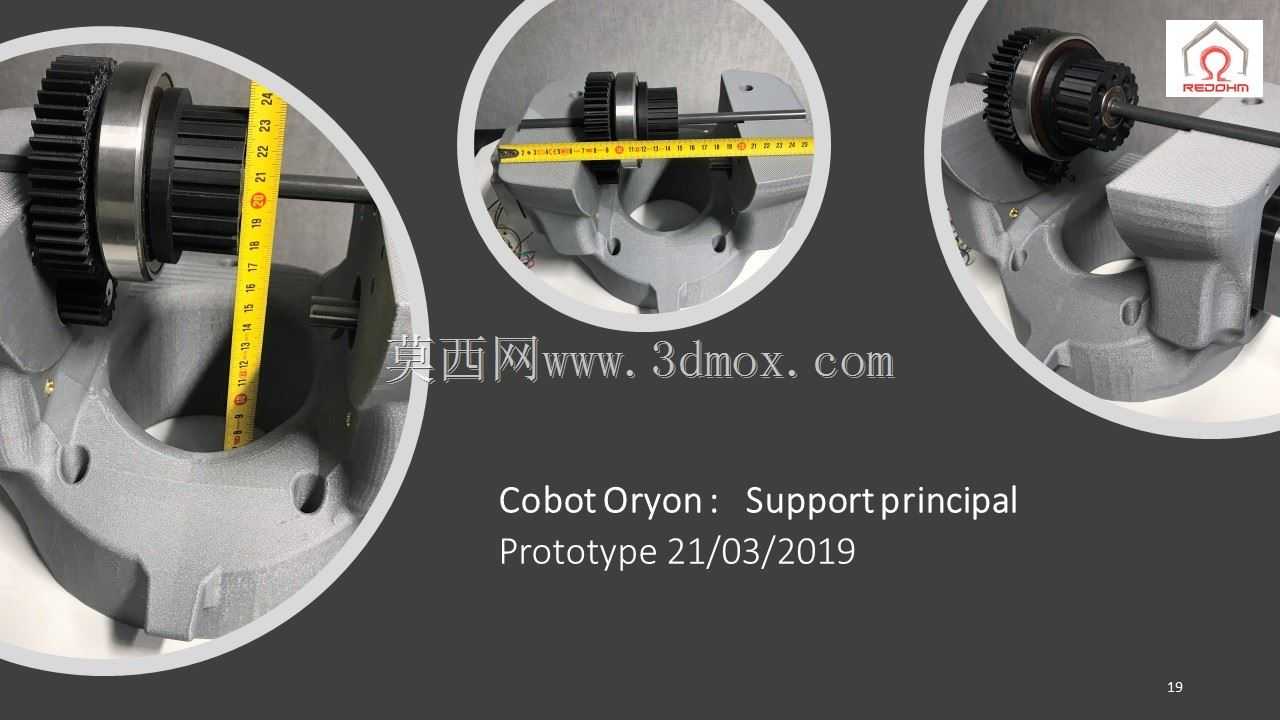

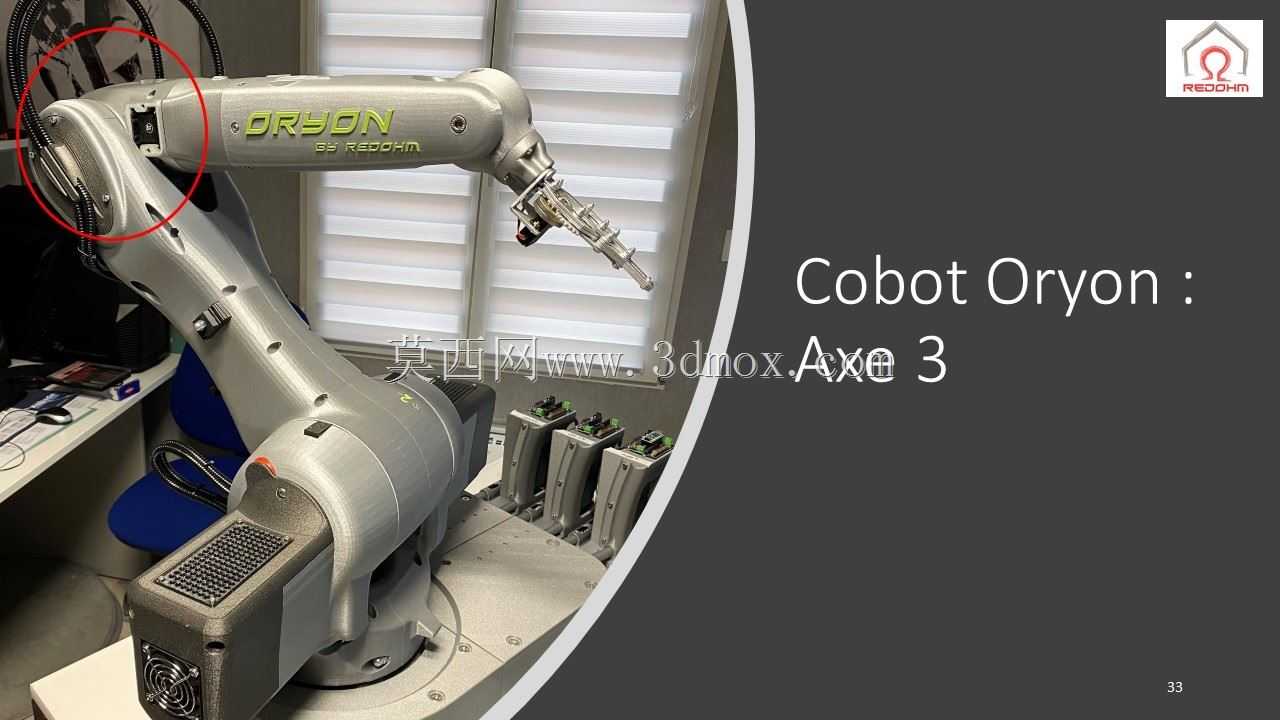

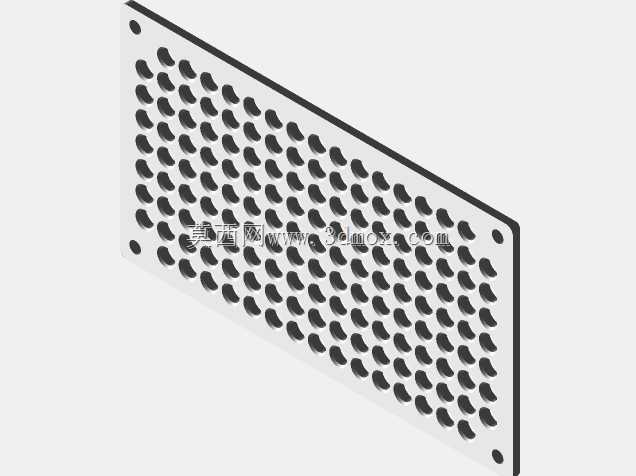

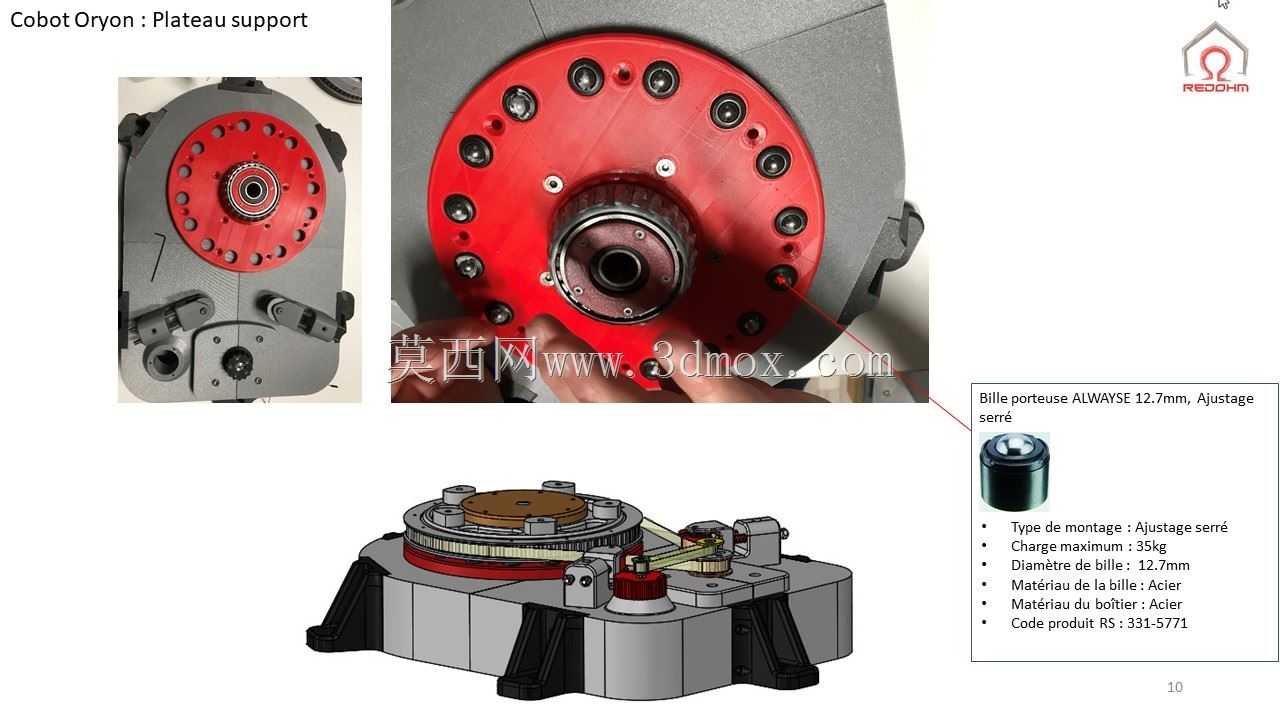

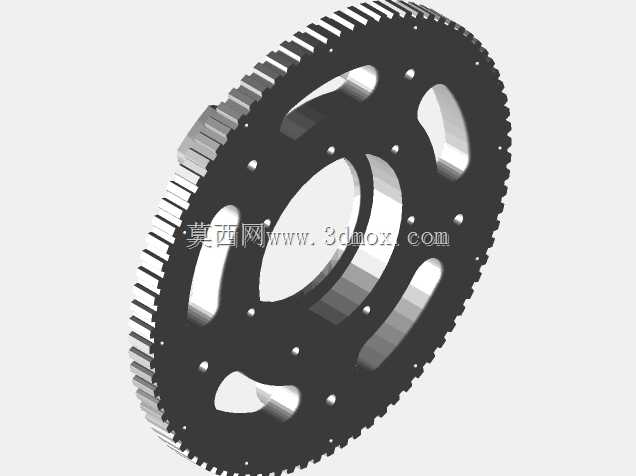

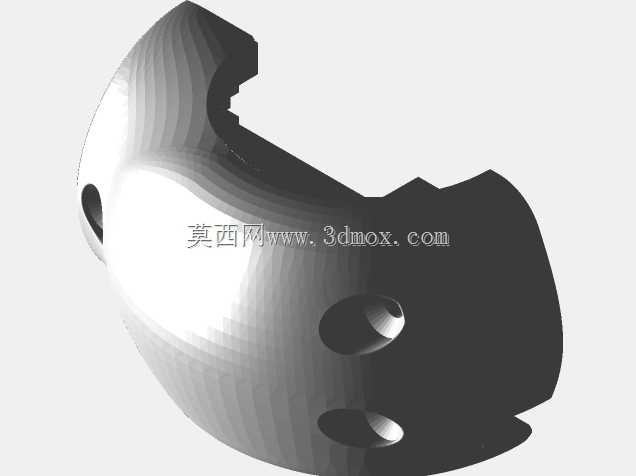

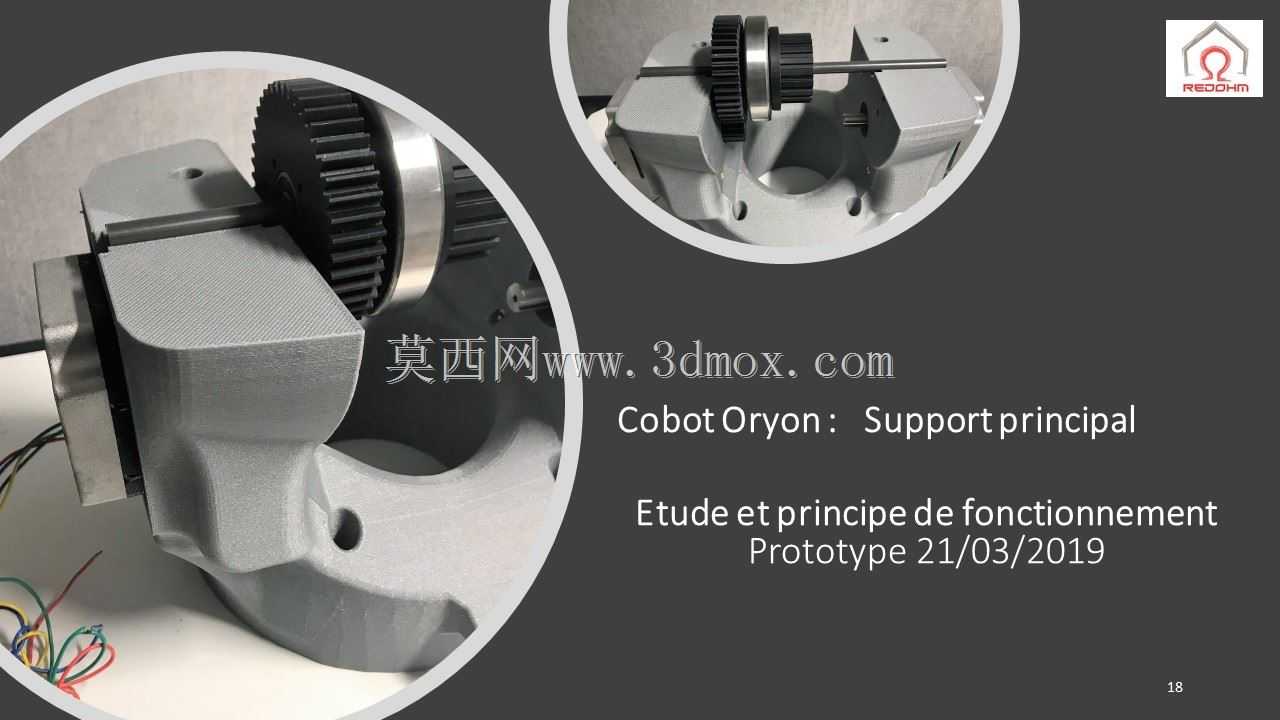

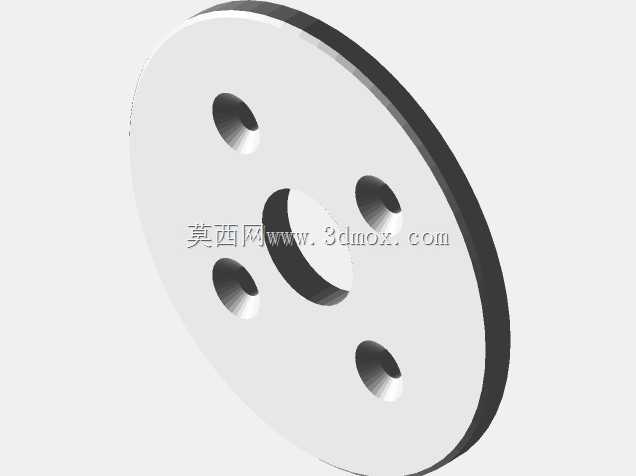

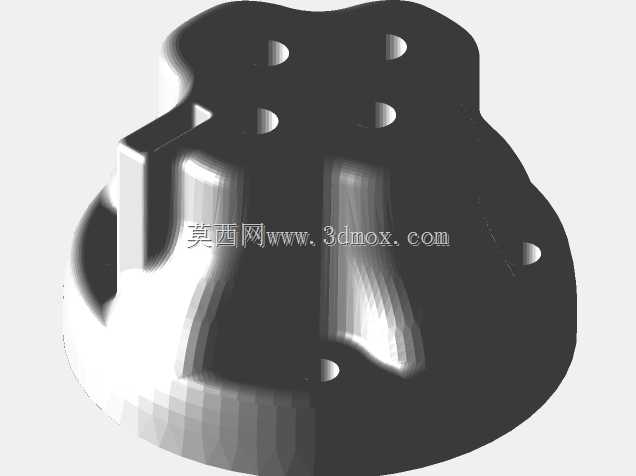

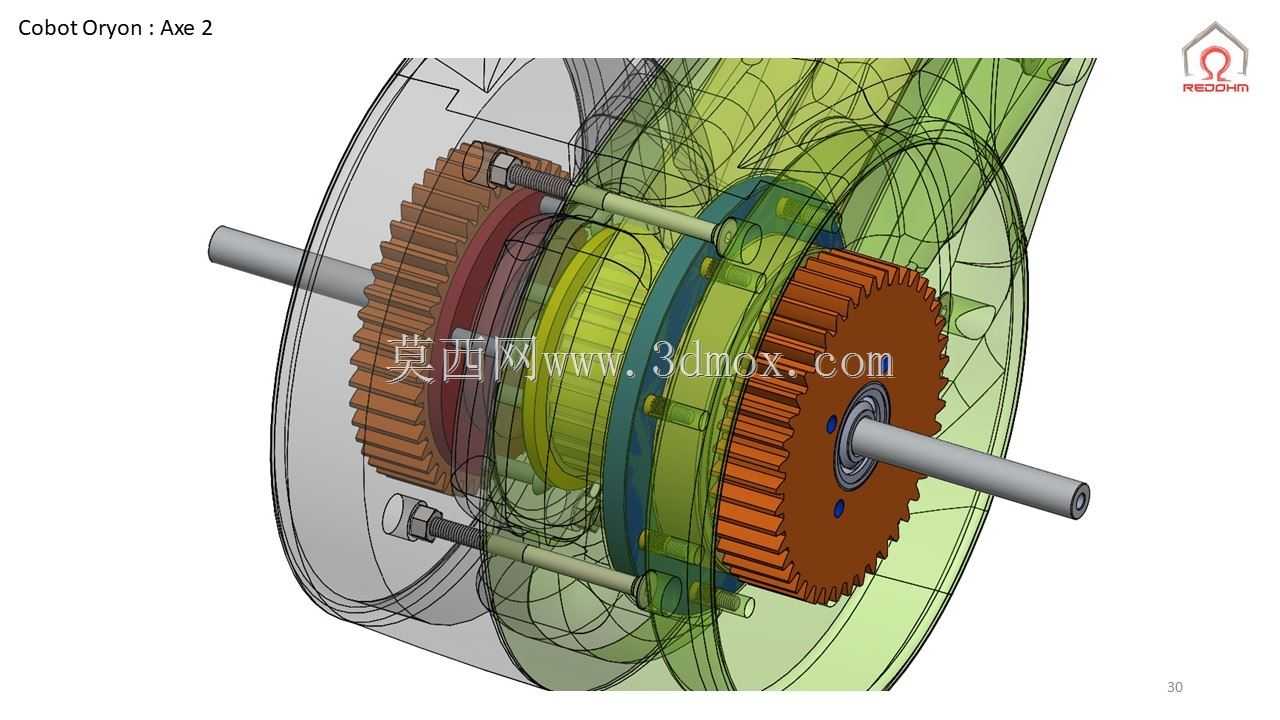

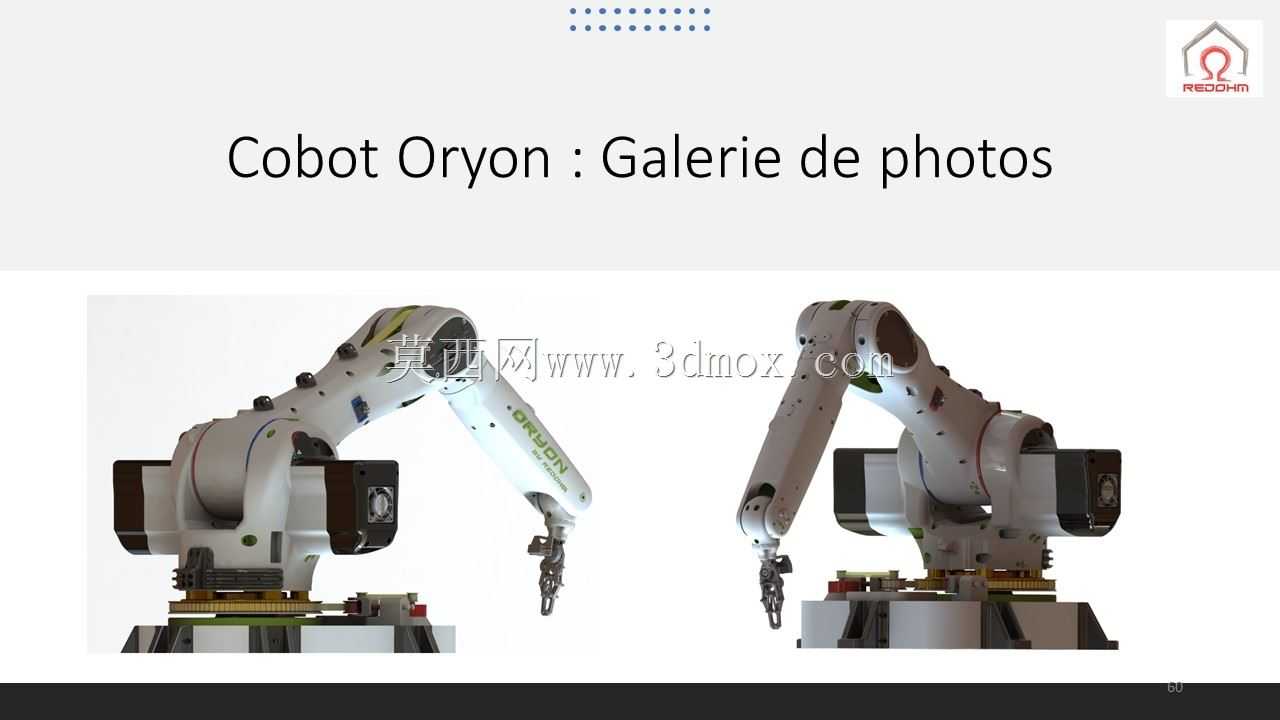

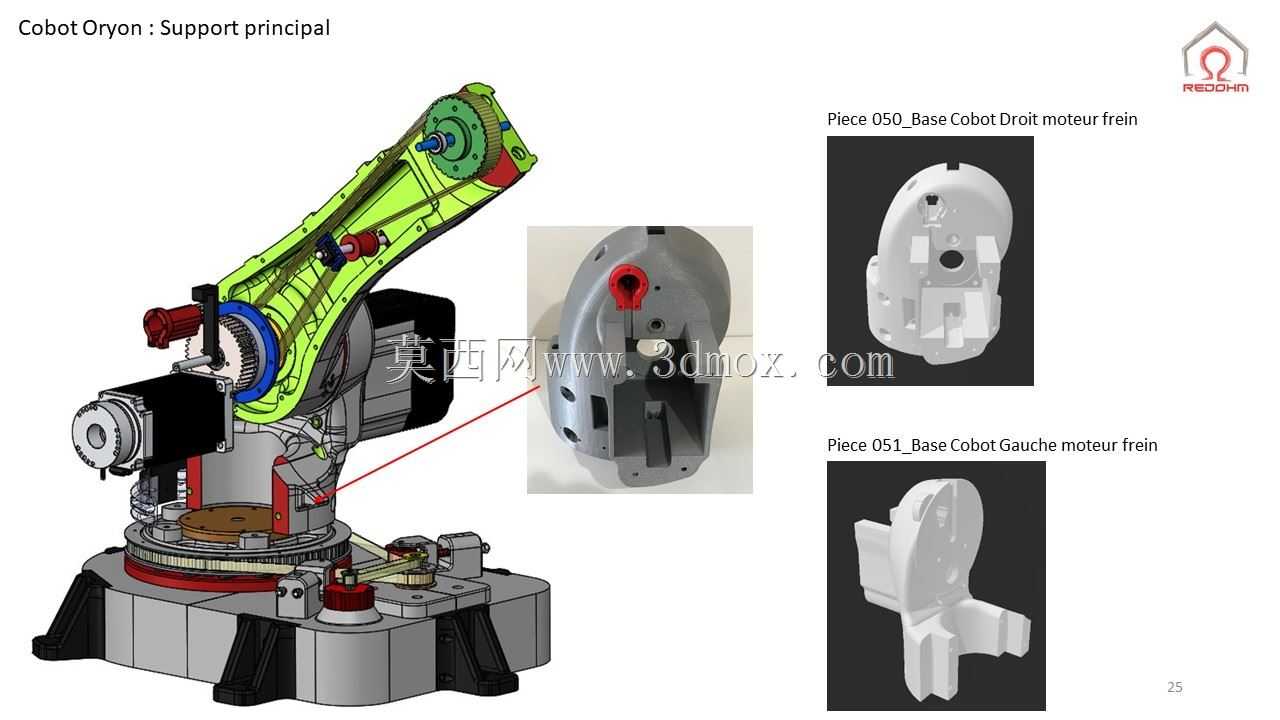

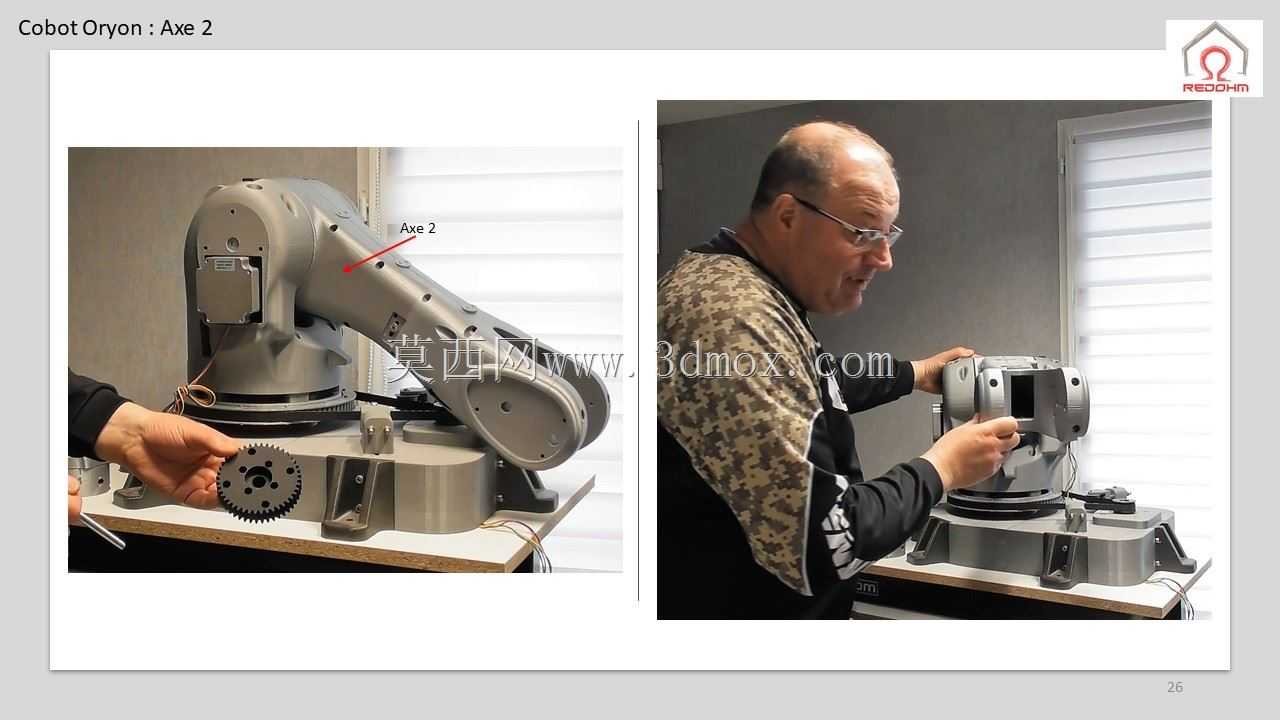

该结构为协作机器人的底座承载单元，核心作用是为上部回转关节提供稳定支撑，同时集成动力传输、张紧调节与安装定位功能，适配桌面级协作机器人在职业技能实训、小型装配工位、开源机器人研发场景的使用需求。设计阶段优先考虑了3D打印加工的工艺适配性，将整体底座拆分为四个独立子装配模块，单模块尺寸控制在300*300mm范围内，可直接适配主流桌面级FDM3D打印机的成型仓尺寸，无需额外拆分打印，降低小批量试制与个人DIY的加工门槛。底座主体选用金属质感哑光耗材制作，兼顾结构刚性与外观一致性，内部预留了Nema34规格步进电机的安装腔体，电机输出端通过同步带轮组连接上部回转支承，传动路径上设置了两组对称布置的张紧滑块，可通过侧边顶丝调节同步带预紧力，避免长期回转运行出现传动打滑、回差超差问题。上部回转支承采用集成式回转支撑结构，外圈预留了上部机械臂的安装定位孔位，孔位公差按照H7级精度设计，可保证上部臂体安装后的同轴度误差控制在0.1mm以内，满足协作机器人重复定位精度的基础要求。底座底部预留了通用安装孔阵，可直接固定在铝型材工作台、标准工装台面上，安装边界预留了线缆走线槽，电机动力线、编码器线可从底座侧边预留的穿线孔引出，避免回转过程中线缆与运动部件发生干涉。从结构受力角度看，底座下部设置了多道纵横交错的加强筋，在不增加整体壁厚的前提下提升了底座的抗扭刚性，可承载上部5kg以内的臂体负载与末端作业载荷，不会出现底座形变导致的回转精度下降问题。传动部分的同步带轮选用标准件规格，替换维护无需定制加工，降低后期运维成本，整体结构没有复杂的异形曲面，除标准紧固件、传动件与电机外，其余结构件均可通过3D打印完成制作，非常适合机器人教学实训场景下的拆装练习、结构原理演示，也可供开源机器人开发者作为协作机器人底座的设计参考，根据自身负载需求调整壁厚、安装孔位与电机规格，快速衍生出适配不同负载等级的机器人底座方案。
