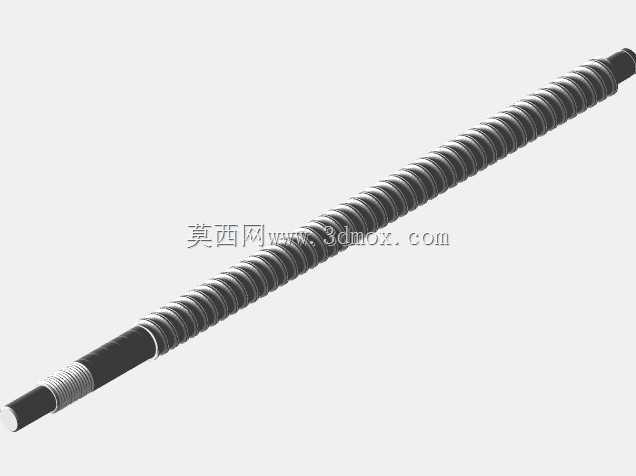

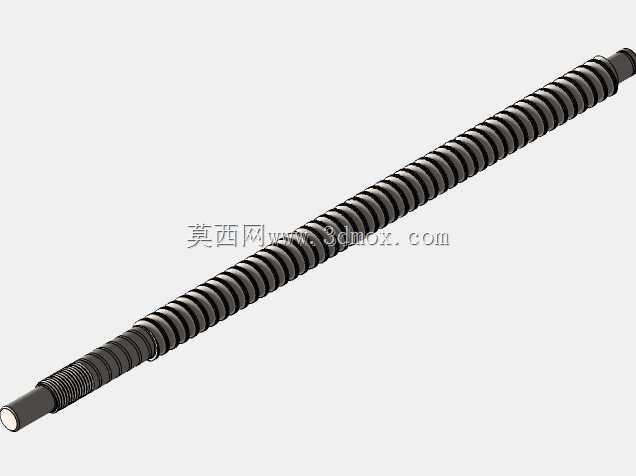

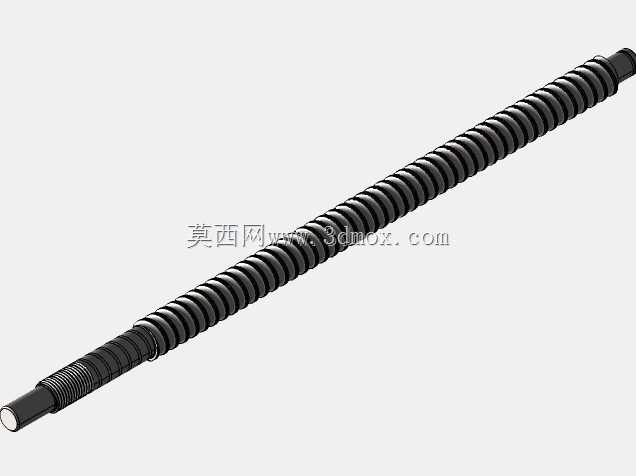

Taitran Technic SFU1204滚珠丝杠传动件

这款SFU1204规格的滚珠丝杠，是小型线性传动场景里应用极广的基础传动部件，核心参数为公称直径12mm，导程4mm，可与同规格的SFU1204滚珠螺母配套组成完整的丝杠传动副，在做结构设计选型时，需要提前预留对应的安装空间，丝杠的轴端可根据实际安装需求加工出对应的定位台阶、卡簧槽或者联轴器连接位，适配不同的支撑座与动力输入端连接结构。在桌面级3D打印机的Z轴升降结构里，这类小导程滚珠丝杠能替代传统的T型梯形丝杠，有效降低传动过程中的摩擦阻力，提升升降平台的运行平顺性，减少层纹打印缺陷，同时能在长时间往复运行中保持稳定的传动精度，避免梯形丝杠容易出现的磨损背隙问题。在DIY小型数控雕刻机、桌面级迷你数控设备的进给轴设计中，这款丝杠也能承担X/Y/Z轴的直线进给传动，搭配对应的直线导轨使用时，可实现精准的点位移动控制，满足小型工件的铣削、雕刻加工的进给精度要求。除此之外，在小型激光切割机的切割头升降调节、小型自动化检测设备的探针位移机构、桌面级自动化点胶设备的位移轴设计中，这款滚珠丝杠都能适配对应的传动需求。从设计逻辑来看，这款滚珠丝杠采用滚动摩擦替代滑动摩擦的结构形式，丝杠滚道与螺母内的滚珠形成滚动接触，传动效率相比传统滑动丝杠提升明显，运行过程中的温升更低，长时间往复运行的精度保持性更好，预紧调整后的背隙可以控制在极小范围内，适合需要正反向频繁切换传动的场景。在做三维建模时，需要准确还原丝杠的滚道牙型轮廓、轴端的各段直径尺寸与长度公差，同时要匹配对应螺母的安装法兰尺寸、滚珠循环回流结构的外形边界，避免在装配时出现干涉问题，安装时两端支撑通常采用固定端+支撑端的配置，固定端选用配对角接触轴承承担轴向与径向载荷，支撑端选用深沟球轴承补偿丝杠运行过程中的热伸长量，保证传动的稳定性。
