平板弹簧式气动夹持执行器结构设计

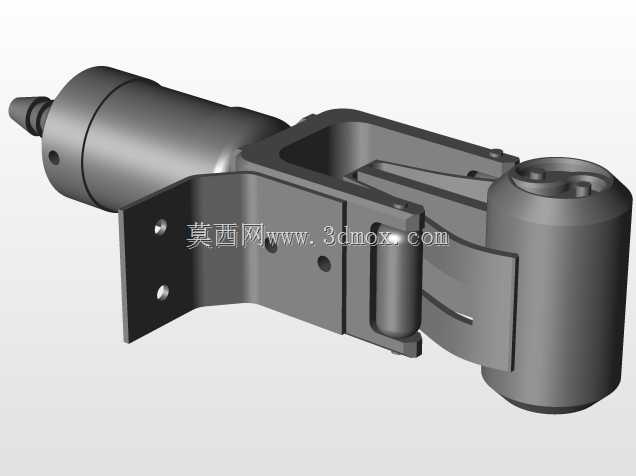

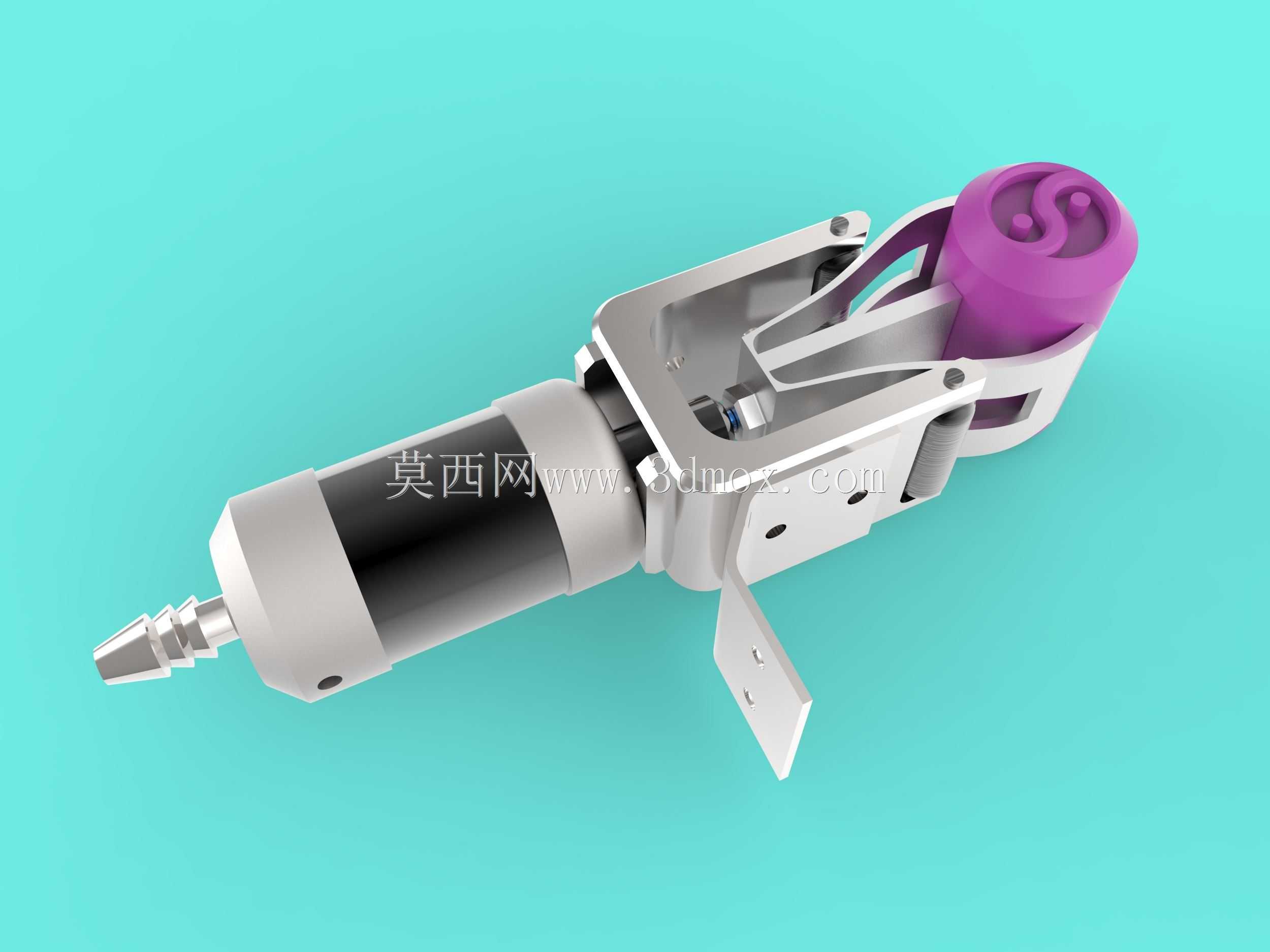

这类平板弹簧夹持臂多用于轻载自动化取放工位，常见于3C电子小件装配、小型零部件分拣、实验室样本转移这类需要轻柔夹持力的场景，相比刚性夹爪，它依靠平板弹簧的形变提供夹持力，不会因为气压波动或者行程误差刮伤工件表面，对薄壁件、易损塑胶件的适配性更好。从结构上看，它的驱动端兼容标准微型气缸安装接口，缸体部分采用阶梯轴式布局，进气接头设在尾端，接入0.4-0.6MPa的常规工厂气源即可驱动，不需要额外配置增压或者减压回路，适配绝大多数流水线的现有气路配置。夹头部分的平板弹簧采用对称悬臂布局，初始状态下弹簧片处于自然张开状态，气缸推杆向前伸出时，会推动弹簧夹头的内锥面，迫使两片弹簧臂向内收拢完成夹持动作，回程时推杆后退，弹簧依靠自身弹性复位张开，不需要额外设置复位弹簧，减少了易损件数量。设计时特意将夹臂的安装基准面设在驱动段中部的法兰凸台上，这个平面经过精加工，平面度控制在0.02mm以内，安装时可以直接贴紧机械臂末端的安装板，用两颗M3内六角螺丝锁紧即可，不需要额外做定位调校，安装边界上，整个夹臂的总长度控制在120mm以内，最大外径32mm，夹头闭合时的最小夹持直径2mm，最大张开间隙8mm，适配直径2-7mm的圆柱类工件，或者厚度1-5mm的片状工件。夹臂的主体结构采用6061铝合金加工，表面做硬质阳极氧化处理，耐磨性能比普通铝件提升三倍以上，接触工件的弹簧片采用65Mn弹簧钢制作，热处理硬度达到HRC42-47，反复开合寿命超过百万次，不会出现永久形变。尾端的紫色限位块采用POM材质加工，既可以限制推杆的最大伸出行程，避免弹簧片过度形变断裂，也能在夹头张开到最大位置时起到缓冲作用，减少金属碰撞产生的噪音。在实际产线应用中，这类夹臂可以直接替换同规格的刚性气爪，不需要改动现有机械臂的控制程序，因为它的动作逻辑和普通两爪气爪完全一致，只需要一个两位五通电磁阀控制气路通断即可完成夹放动作，对于需要频繁更换夹头的多品种小批量生产线，它的维护成本更低，弹簧片磨损后只需要松开夹头前端的两颗固定螺丝即可更换，不需要拆解整个驱动缸体。另外它的整体重量只有85g，对协作机械臂或者小型SCARA机器人的负载要求极低，不会因为末端执行器重量过大影响机械臂的运动速度和定位精度，在高速分拣工位上，它的开合响应时间比普通带复位弹簧的气爪快15%左右，因为弹簧片自身的复位力不需要克服额外的弹簧阻力。
