定制球形连接转接构件结构设计

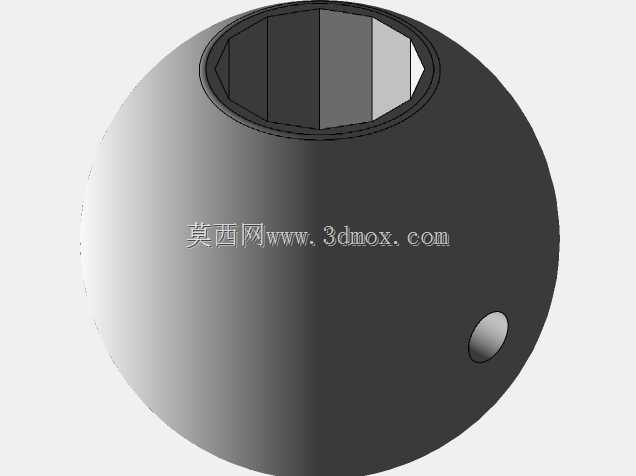

该球形转接构件主要应用于需要多自由度角度调整的机械连接场景，常见于小型工装夹具定位端、轻型连杆传动节点、实验台架可调连接部位，可在一定角度范围内补偿装配误差，适配不同安装面的角度偏差，避免刚性连接带来的应力集中问题。构件主体采用整球结构作为核心基体，球面加工精度直接决定转动顺畅度与连接刚性，外球面需保证圆度公差控制在合理区间，减少转动过程中的卡滞与旷量。构件上开设的内花键孔用于与带外花键的轴类零件配合，可传递一定扭矩，同时限制沿轴周向的相对转动，花键参数选用标准模数设计，保证与常规传动件的互换性，孔口处做倒角处理，便于装配时的导向导入，避免装配过程中刮伤配合面。侧面开设的螺纹孔用于安装紧定螺钉，装配完成后可锁紧穿入的杆件，防止工作过程中出现轴向窜动与角度偏移，螺纹孔轴线穿过球心，保证锁紧力沿径向施加，不会对构件产生额外的偏载力矩。设计过程中优先考虑构件的受力均衡性，所有安装孔的位置均经过受力校核，保证在额定载荷下球面不会出现局部压溃变形，花键配合段的长度经过优化，既保证足够的扭矩传递能力，又不会过度增加构件整体重量。构件的安装边界需注意预留足够的转动空间，球面周边不能有突出的干涉结构，保证其在设计的摆角范围内可自由转动，不会与相邻零部件发生碰撞。外球面根据使用场景可做不同表面处理，用于传动场景时可做淬火处理提升表面硬度，用于工装定位场景时可做发黑处理提升防锈能力，不同处理工艺适配不同的工况需求。该类球形转接件相比传统的铰接结构，结构更紧凑，占用安装空间更小，可在狭小空间内实现多自由度的角度调整，装配时仅需将对应杆件穿入孔位，锁紧紧定螺钉即可完成安装，后期维护时仅需检查球面磨损情况与紧定螺钉的锁紧力，维护成本较低。建模过程中优先构建球体基体，再通过基准面定位各孔位的位置，保证各孔的同轴度与位置度公差，花键特征采用参数化建模方式，可根据实际需求快速调整花键模数与齿数，适配不同的传动扭矩需求，螺纹孔特征可根据安装螺钉的规格灵活调整孔径与深度，适配不同的锁紧力要求。
