双排链轮轴组件传动结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:293829
  • 双排链轮轴组件传动结构设计
  • 双排链轮轴组件传动结构设计

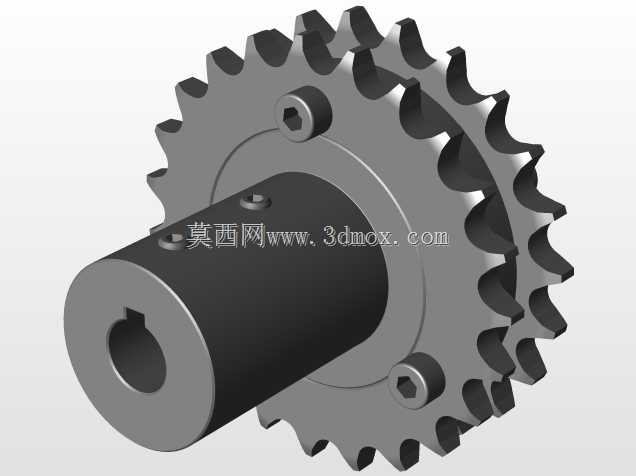

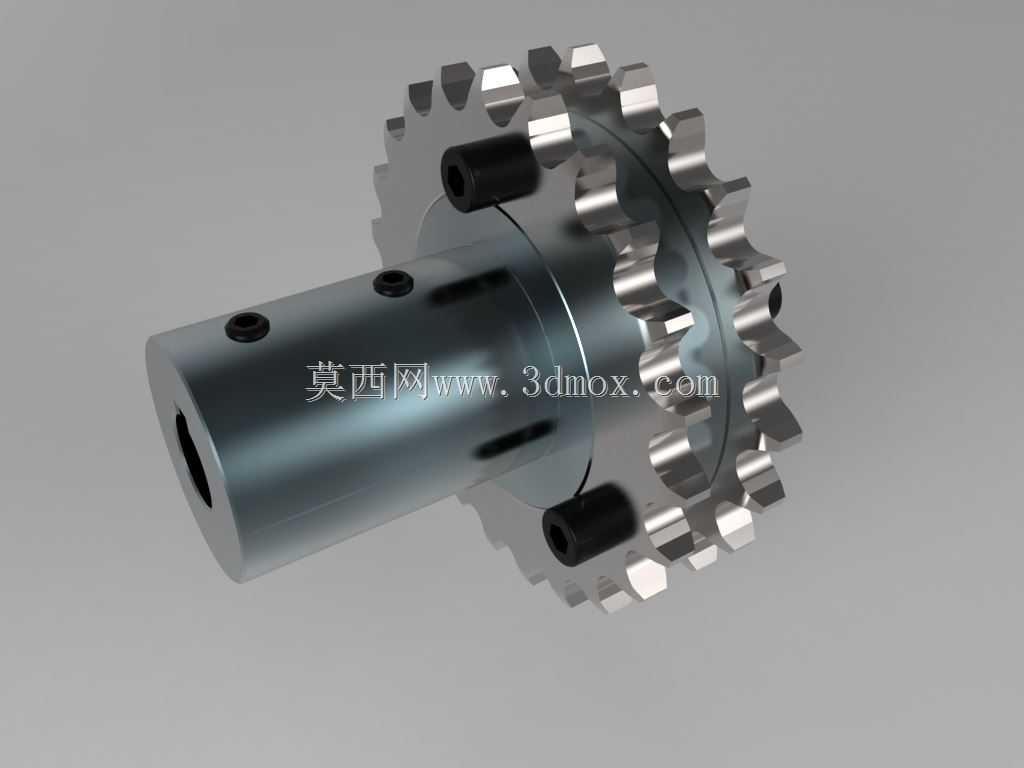

在散料短途转运设备的动力传输路径中,这类带轴体的双排链轮结构是动力换向与扭矩传递的核心执行部件,常见于厂区内小型自卸转运车的行走驱动单元,负责将减速机构输出的低转速大扭矩,精准传递至行走轮系,保障设备在重载起步、坡道行驶时的动力输出稳定性。从实际应用场景来看,这类链轮组件多布置在设备底盘中部的传动舱内,上方会预留护板安装位,避免散料运输过程中洒落的砂石、粉尘卡入链齿啮合间隙,日常运维时仅需定期加注润滑脂即可维持较长的服役周期,适配厂区硬化路面、工地临时便道等多种非铺装短途转运场景。

从结构设计逻辑来看,该组件采用轴与链轮一体化装配的设计思路,轴体一端为内孔设计,可直接与驱动输出轴通过键连接实现周向固定,轴身分布的多个径向顶丝孔,可在安装完成后通过紧定螺钉实现轴向与周向的双重锁止,避免设备频繁正反转、急停急启时出现链轮轴向窜动、键连接松脱的问题。双排链轮的齿形采用标准短节距滚子链齿廓设计,可同时啮合两根同规格传动链条,相比单排链轮结构,在同等轴径尺寸下可传递更大的扭矩,同时当其中一根链条出现意外断裂时,另一根链条仍可维持短时间的动力传输,避免设备在坡道、狭窄通道内突然失速引发安全事故。

在安装边界与尺寸适配方面,轴体的外径与链轮的分度圆直径经过匹配计算,安装时链轮齿面的径向跳动量需控制在0.2mm以内,轴体伸入安装座的深度需满足顶丝孔完全露出于安装座端面的要求,方便后续运维时的紧定操作。链轮两侧的齿面同轴度公差控制在IT7级,保障两根链条同步受力,避免出现单侧链条过度磨损的情况。轴体内部的通孔设计一方面可减轻组件整体自重,降低传动过程中的转动惯量,另一方面也可作为润滑脂的加注通道,将润滑脂直接引导至键连接配合面,减少配合面的微动磨损。

从功能特性来看,该组件的链轮部分采用齿面高频淬火处理,齿面硬度可达HRC45-50,可承受频繁的链条啮合冲击,轴体部分采用调质处理,具备足够的抗弯扭强度,应对自卸车满载时的大扭矩传输需求。在三维建模过程中,齿形部分严格按照链传动设计规范生成渐开线齿廓,顶丝孔的位置、轴肩的尺寸都预留了标准紧固件的安装空间,装配时无需额外进行二次加工即可直接适配标准链条、标准紧定螺钉,可直接用于小型自卸车的传动系统装配选型参考,也可作为同规格链轮组件设计的结构参照,帮助设计人员快速完成传动路径的结构排布,减少重复建模的工作量。
