沉浸式蛇管换热结构三维设计

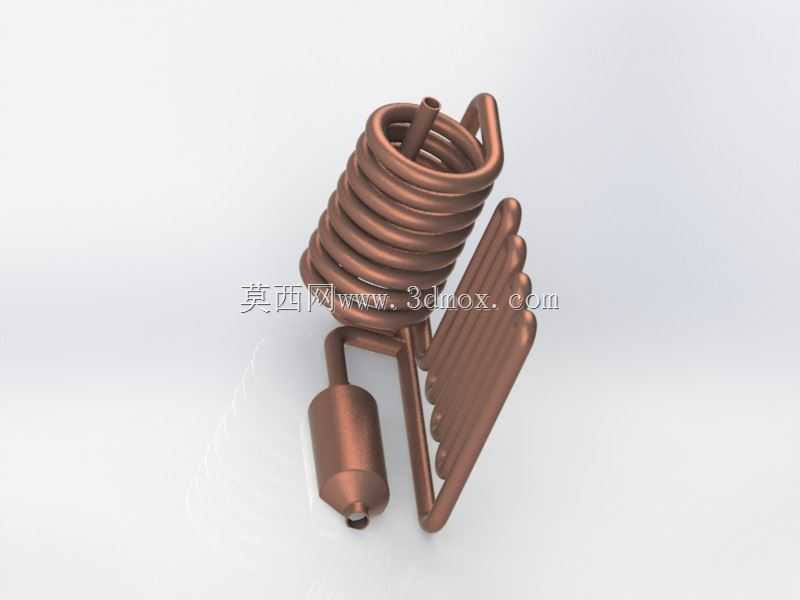

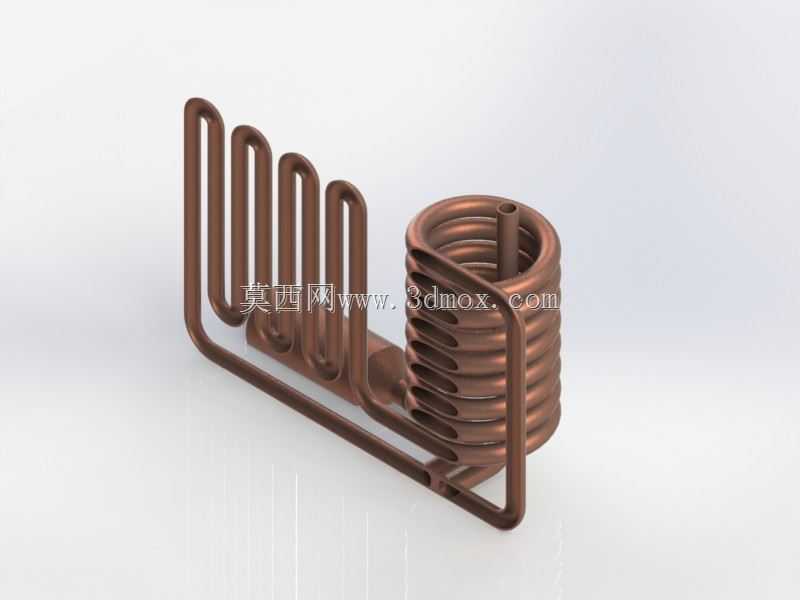

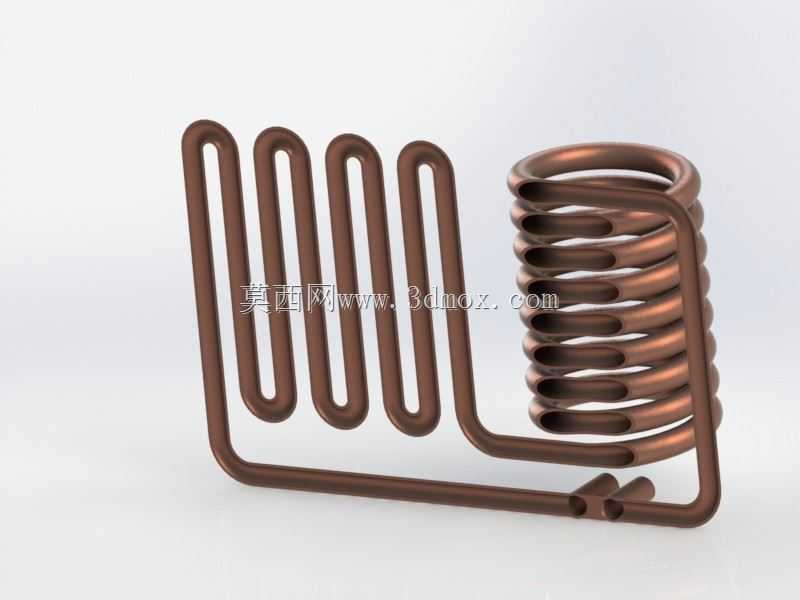

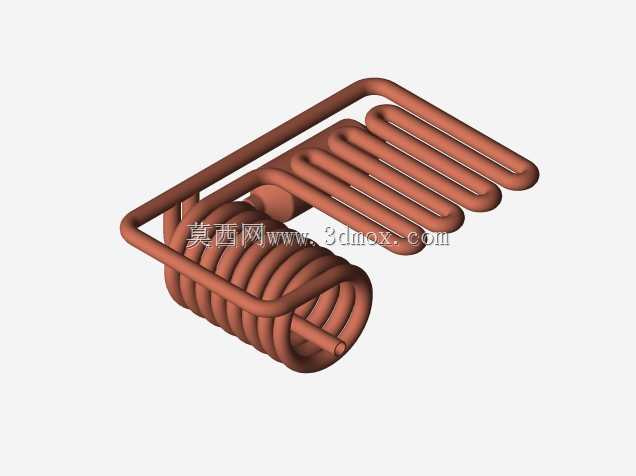

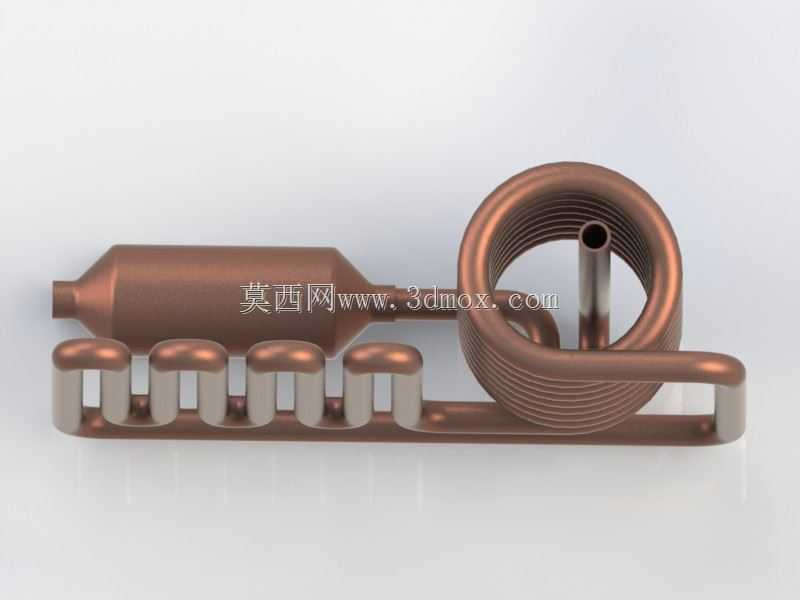

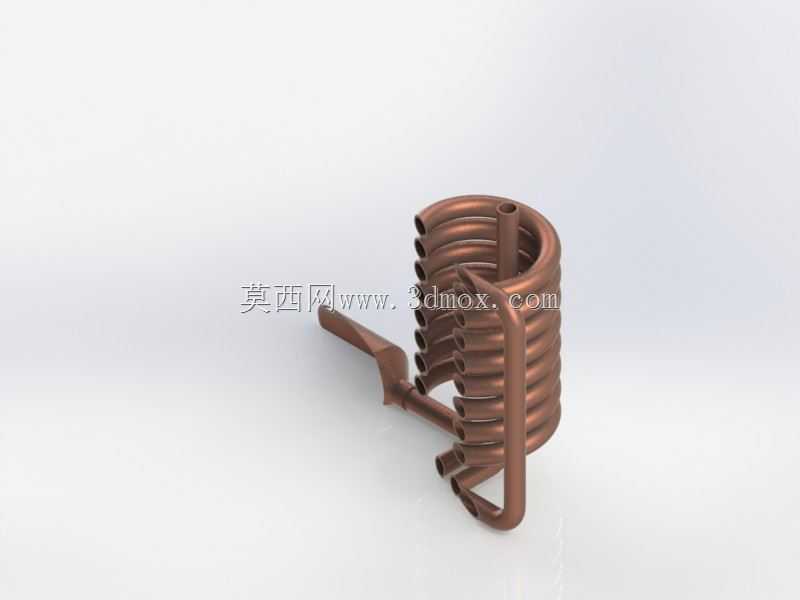

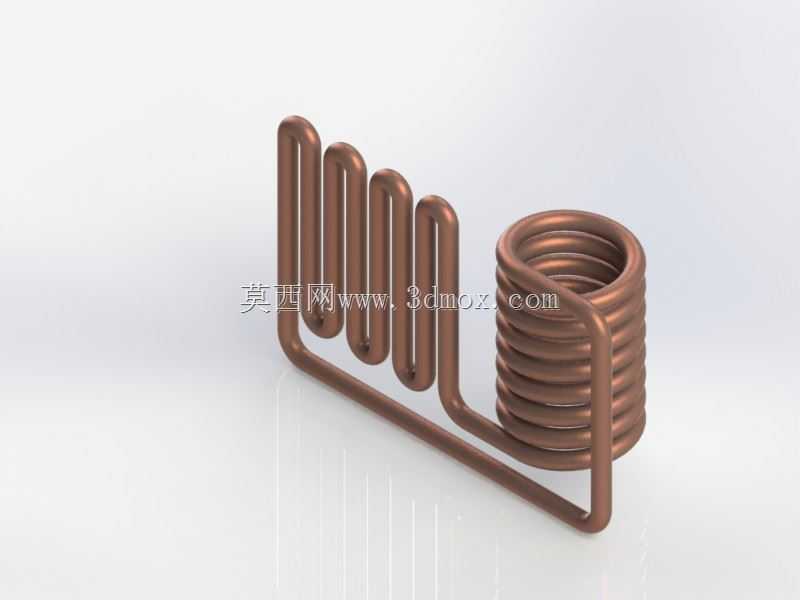

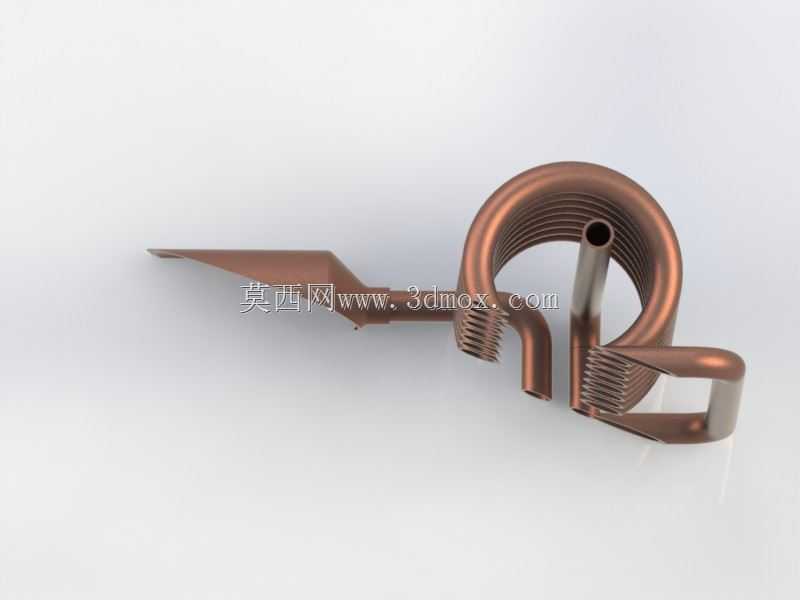

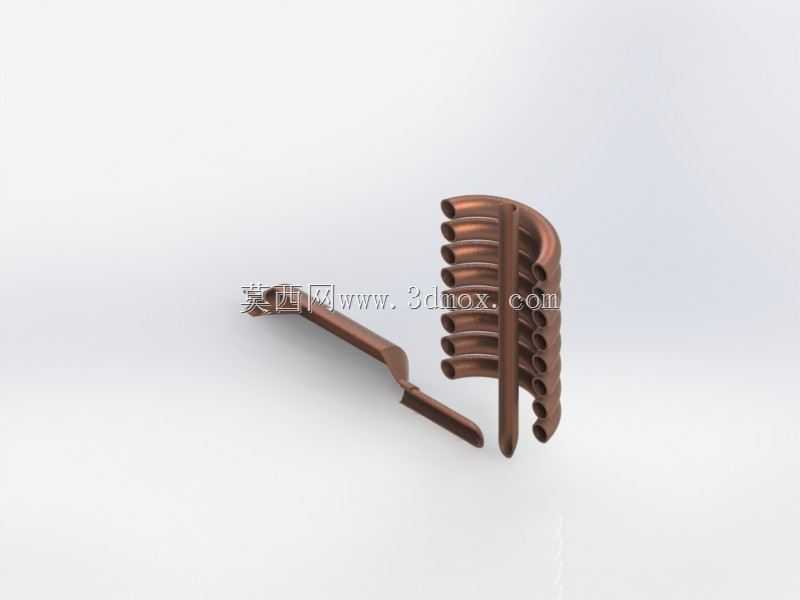

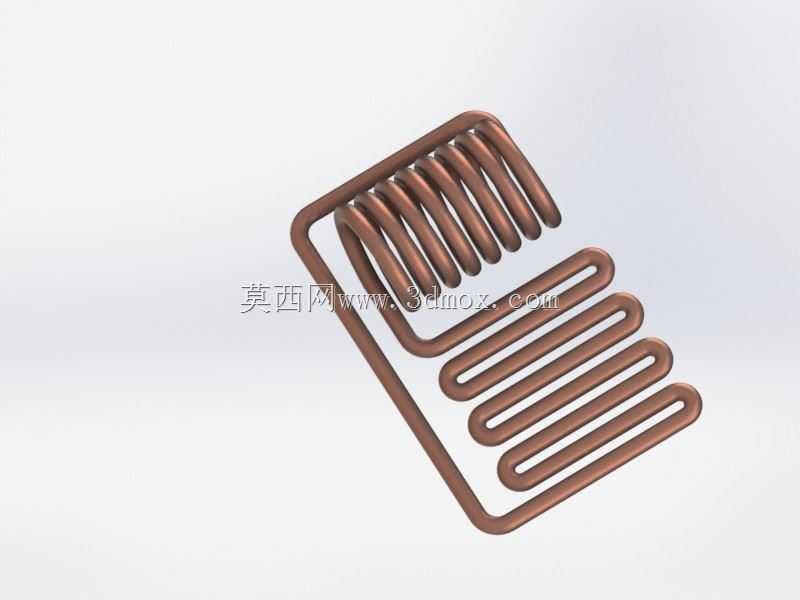

这款沉浸式蛇管换热结构，主要应用于槽罐类容器内的介质温度调控场景，常见于化工溶液恒温槽、小型液冷循环系统、实验用温控反应装置中，作为核心换热元件直接浸没在待换热介质内部，通过管内流通的冷热介质与槽内介质完成热量传递，实现介质升温或降温的工艺需求。从结构设计来看，整体采用紫铜材质加工，紫铜的高导热系数能够有效降低管壁热阻，提升换热效率，同时铜质管路具备良好的塑性变形能力，可承受一定的热胀冷缩形变，适配温差变化较大的工况。结构上分为三段功能区域，左侧的扩径缓冲段用于承接来流介质，降低管内介质流速，避免高速流体直接冲击盘管造成管路振动，同时让介质在进入盘管前实现流态稳定，减少偏流对换热均匀性的影响；中间的多段U型弯直管段，增大了单位容积内的换热面积，同时U型结构能够抵消管路热胀冷缩产生的应力，避免长期温度交变下出现焊缝开裂、管路变形的问题；右侧的螺旋盘管段是核心换热区域，螺旋结构让管内介质在流动过程中持续产生离心扰动，破坏管壁处的层流边界层，强化管内对流换热效果，同时螺旋形态能够在有限的浸没空间内排布更长的管路，在不增大安装占用空间的前提下提升总换热面积。设计过程中需要重点考虑安装边界，整体结构的外轮廓尺寸需要适配槽罐的内部安装空间，盘管的螺旋外径要小于槽罐内径至少50mm，保证盘管与槽壁之间留有足够的介质流通间隙，避免出现局部介质滞留导致的换热死角；管路的进出口端需要预留足够的直管段，方便与外部循环管路通过焊接或卡套方式连接，进出口的位置设置在结构同侧，能够减少外部管路的排布复杂度，降低安装施工难度。实际应用中，这类蛇管换热结构相比列管换热器，结构更加简单，制作成本更低，安装维护便捷，适合小容积槽体的换热需求，同时沉浸式安装方式不需要额外的壳体支撑，直接固定在槽壁支架上即可使用，在小型温控设备、实验室加热冷却装置中应用十分广泛。设计时还需要核算管路的弯曲半径，所有弯管位置的弯曲半径不小于管路外径的3倍，避免弯管处出现管壁减薄、截面变形的问题，保证管路的承压能力满足工况压力要求，同时管内介质流速控制在合理区间，既保证足够的扰动强化换热，又避免流速过高造成管路冲蚀、振动噪音等问题。
