可拆式板框换热结构三维设计

在暖通空调、化工制程、食品杀菌、冶金冷却等多个工业场景中，板框式换热器都是热量传递环节的核心通用设备，区别于管壳式换热设备的大占地、低换热效率特性，这类板框结构依靠堆叠的金属板片形成冷热流体的独立流道，能在极小的占地空间内实现更高的传热系数，适配对换热效率、安装空间有严格要求的工况。从实际使用场景来看，这类设备常被用于暖通系统的水-水换热、化工流程的介质温度调控、食品行业的物料巴氏杀菌换热，也可作为液压系统、空压机系统的油冷却单元使用，不同工况下仅需调整板片材质、密封胶条材质即可适配腐蚀性、高低温类特殊介质，通用性极强。

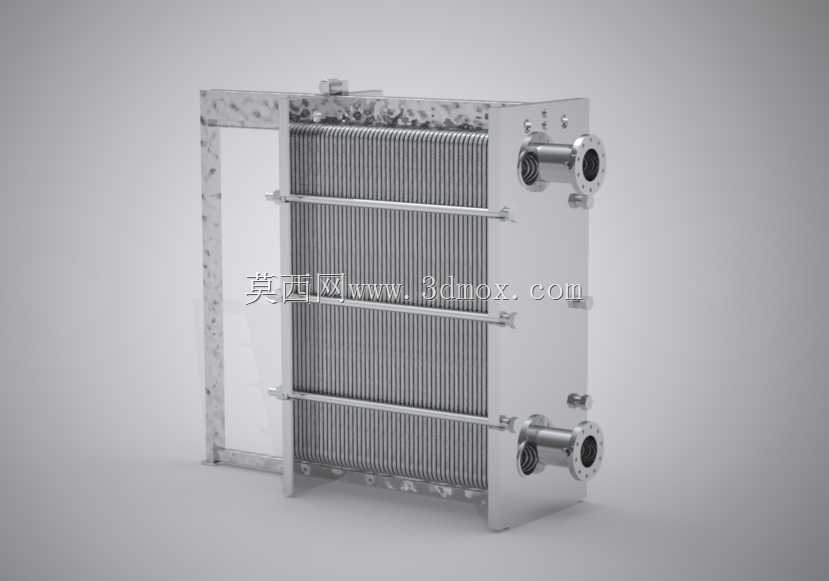

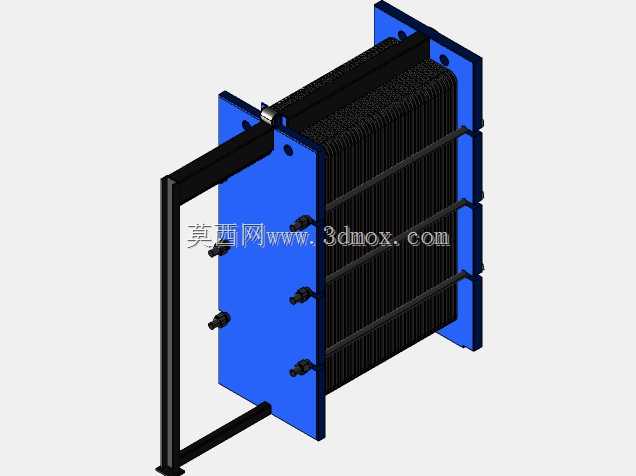

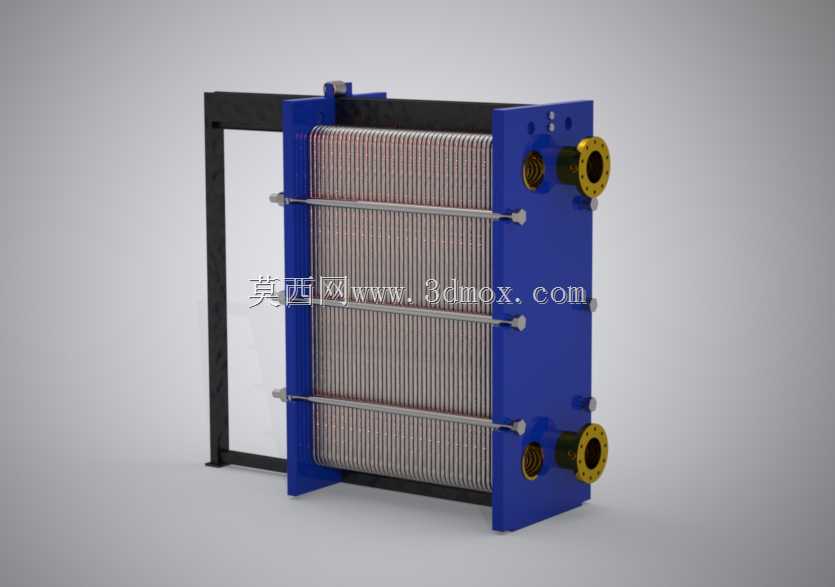

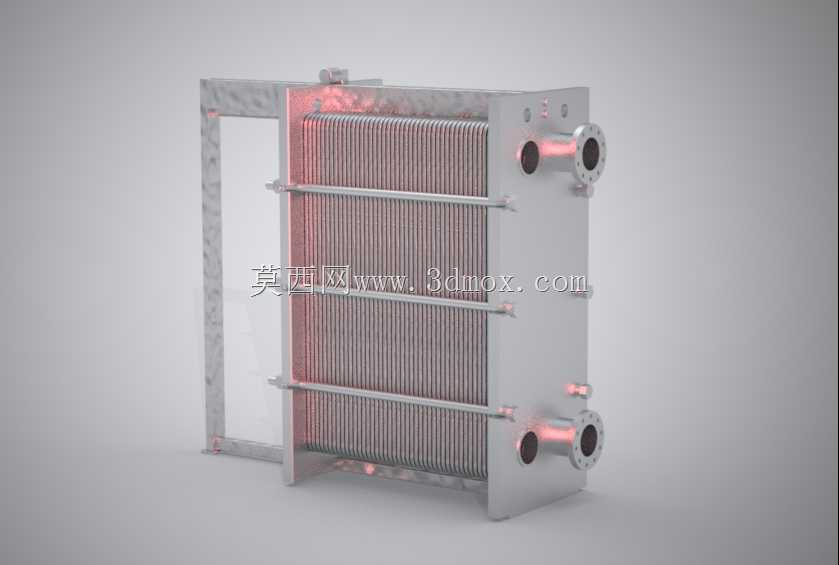

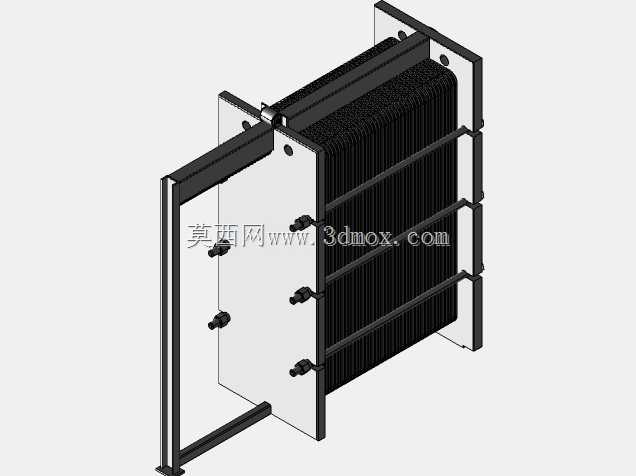

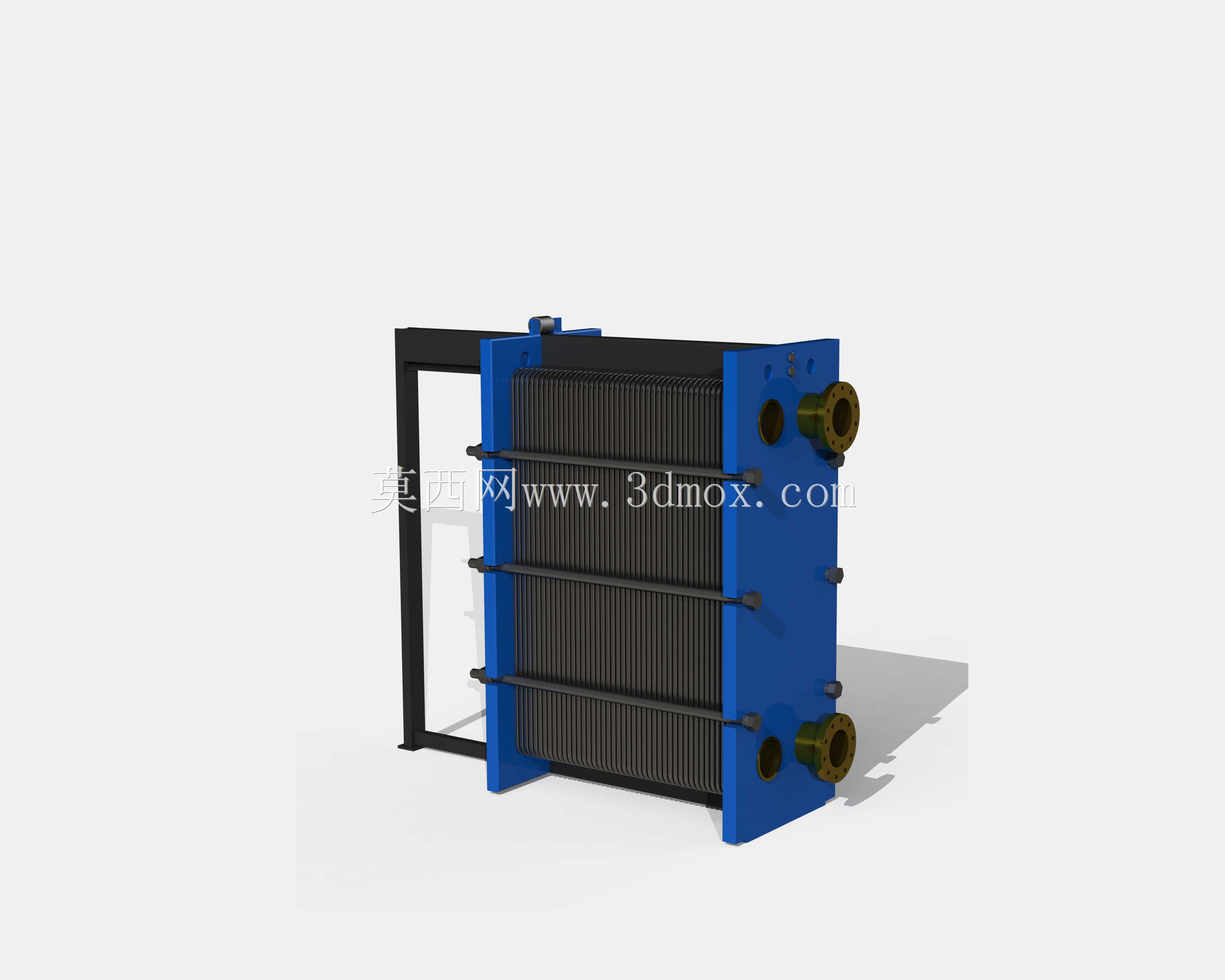

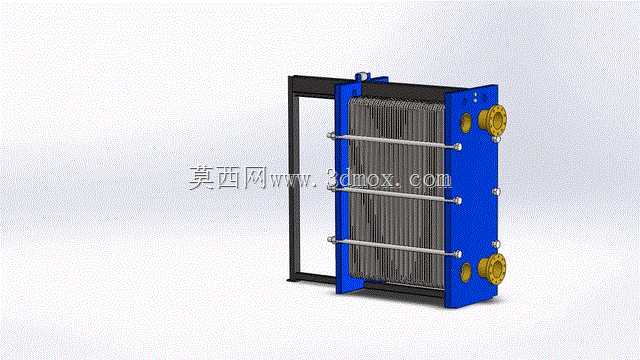

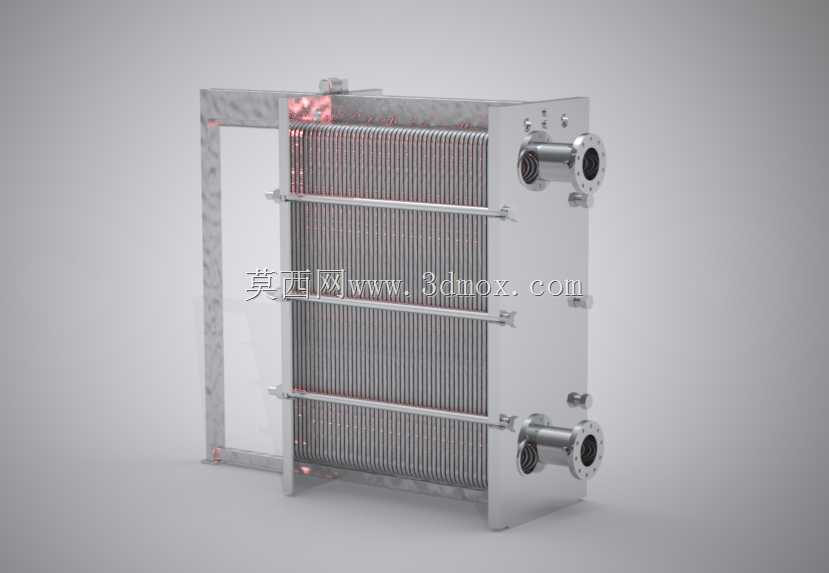

本次设计的板框换热结构采用侧栏式框架承载形式，固定压紧板与活动压紧板通过上下导杆定位，依靠多根拉紧螺栓实现板片组的均匀压紧，板片堆叠数量可根据实际换热面积需求灵活增减，无需改动外部框架结构即可适配不同换热量的工况需求。设计过程中优先考虑了现场安装与后期维护的边界条件：设备两侧预留了足够的法兰操作空间，进出口法兰采用标准法兰连接尺寸，可直接对接现场工业管道，无需额外制作过渡连接件；设备底部设置支撑脚，可直接固定于混凝土基础或钢制设备平台，安装时仅需保证框架垂直度偏差不超过千分之一即可避免板片受压不均导致的泄漏问题。

结构设计上，板片采用人字形波纹结构，这种波纹形式能让流体在较低流速下形成湍流，大幅降低板片表面结垢速率，同时提升整体传热效率；密封胶条采用嵌入式安装结构，更换时无需专用工具即可完成胶条替换，后期维护成本远低于焊接式板式换热器。框架部分的上下导杆做了镀铬处理，活动压紧板可沿导杆顺畅滑动，拆装板片时仅需松开拉紧螺栓即可移动活动板，无需吊装设备即可完成板片清洗、更换作业。进出口处设置了双层密封结构，可避免冷热流体在法兰连接处发生串流问题，同时在固定压紧板上预留了排空、排污接口位置，可根据现场需求加装阀门实现设备停机时的介质排空与定期排污。

从安装边界来看，设计时预留了单侧拆装空间，设备维护侧预留的操作距离大于板片堆叠总长度，无需拆除连接管道即可完成板片的抽拉更换；设备整体重心靠近固定压紧板侧，安装时基础载荷计算可直接参考固定端承载70%、活动端承载30%的比例进行基础设计，避免基础沉降导致的框架变形。
