汽车改装用高流量冷空气进气组件结构

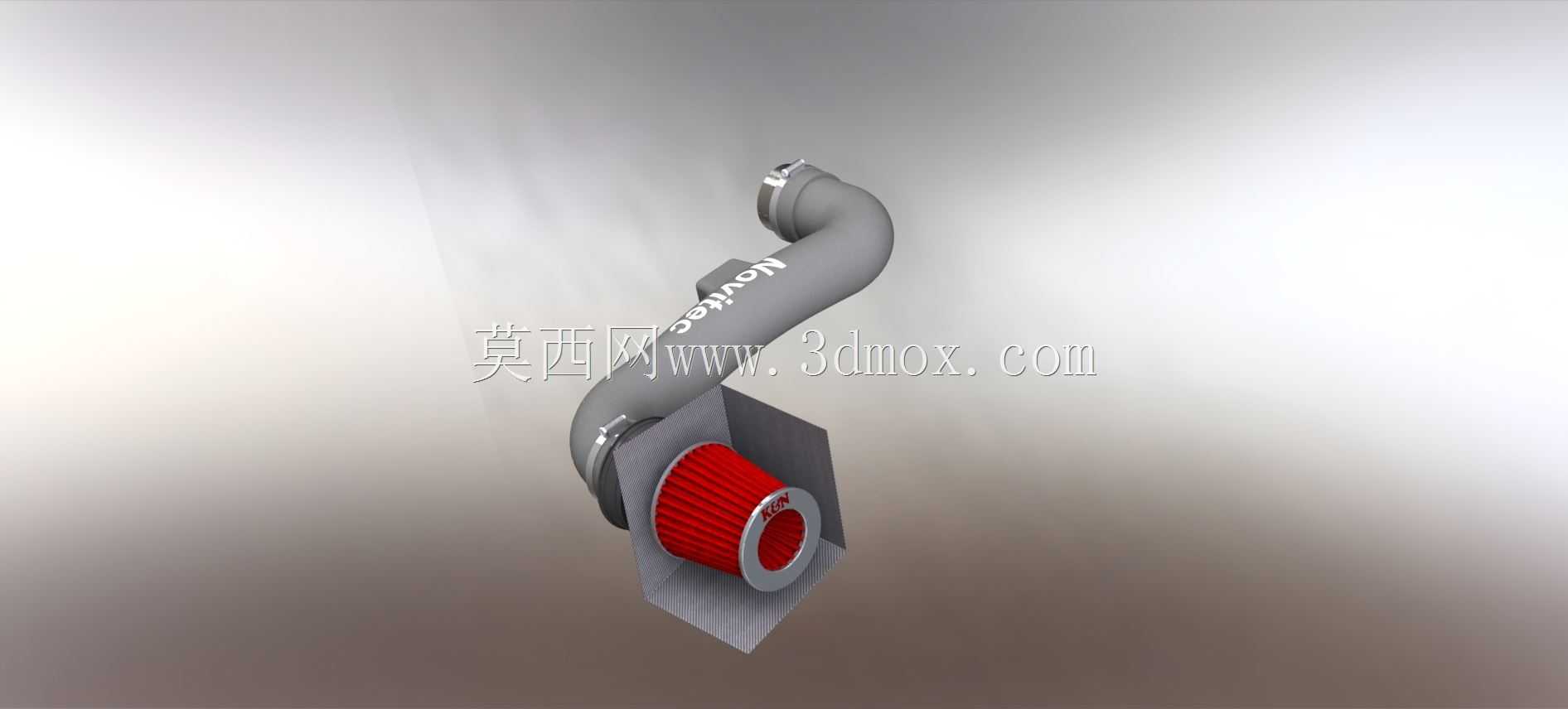

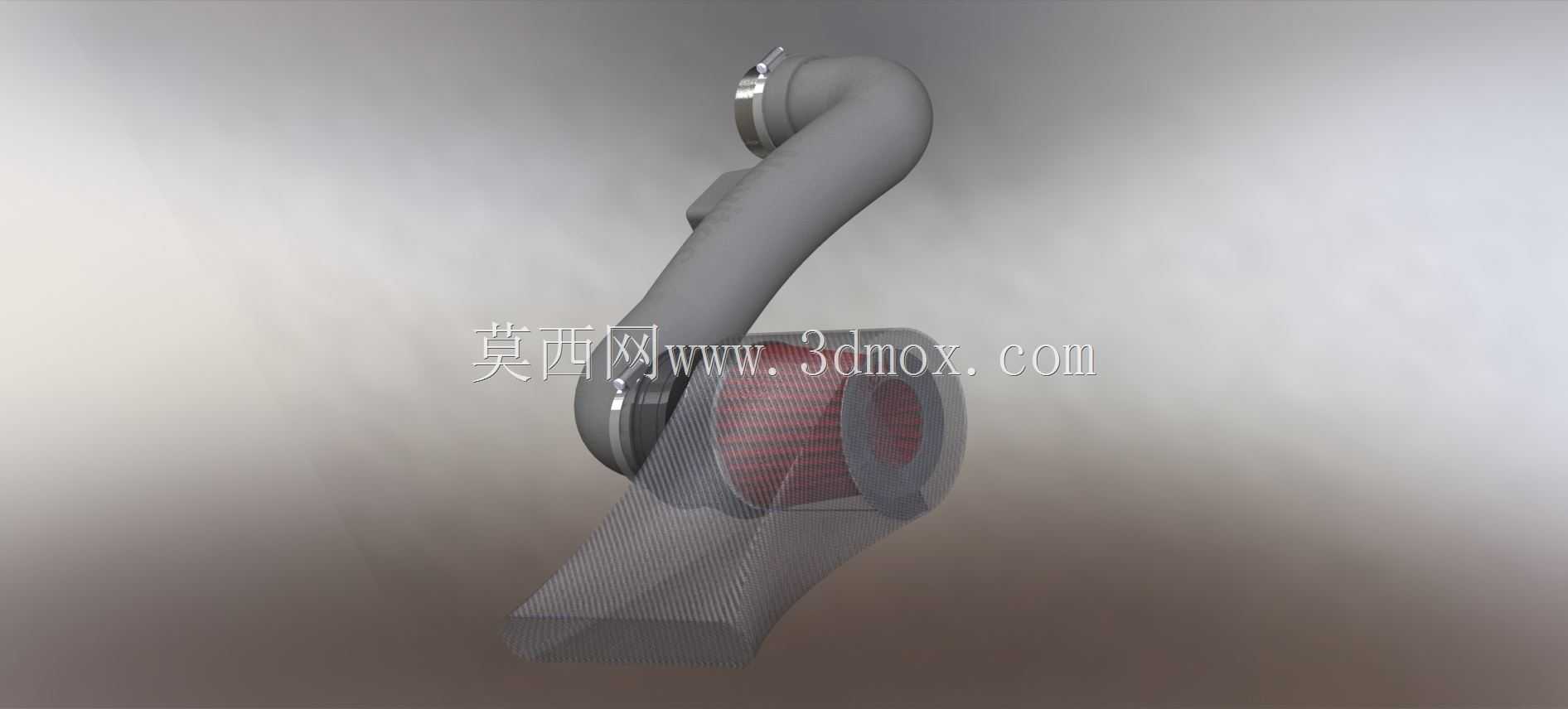

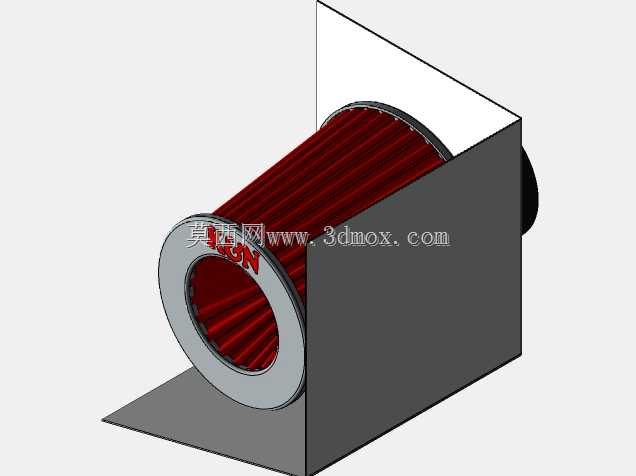

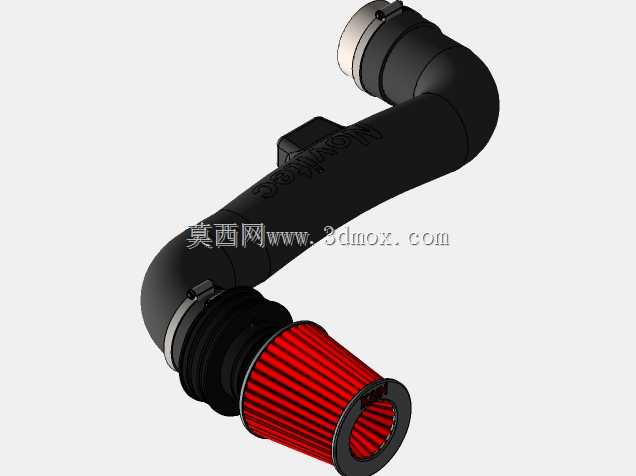

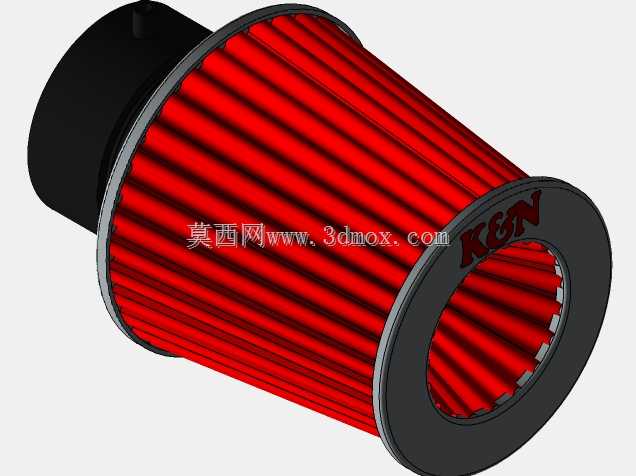

这套进气组件主要面向民用乘用车辆的动力升级场景，替换原厂 restrictive 的进气结构，为发动机燃烧室提供温度更低、流量更充足的洁净空气，是自然吸气与小排量涡轮增压车型动力微调阶段的常用配套部件。整套结构分为弯段进气管路与干式高流量空滤两个核心部分，管路采用大曲率顺滑弯转设计，全程避免直角弯折与截面突变，减少进气过程中的沿程阻力与涡流损耗，管路外壁预留的标识位可适配不同车型的传感器安装点位，不需要额外做打孔改制就能匹配原车进气压力、温度检测元件的安装需求。空滤部分采用锥形褶皱滤材结构，相比原厂平板式空滤拥有更大的有效过滤面积，滤材支撑骨架采用耐高温工程塑料材质，可承受发动机舱内持续的高温烘烤，不会出现长期使用后的形变塌陷问题，滤材端面的密封胶圈采用过盈配合设计，安装后可完全隔绝未经过滤的脏空气进入气缸，避免异常磨损。设计阶段优先考虑了安装边界的适配性，弯管两端的接口采用标准快装卡箍结构，可直接对接原厂节气门端与空滤固定座，整套组件的外轮廓尺寸控制在常见紧凑级车型发动机舱的空余安装区间内，不需要改动周边的冷却管路、线束布局与覆盖件，普通维修人员借助常用工具即可完成换装。实际使用中，这套进气结构可在全油门工况下降低进气阻力，提升进气充量效率，同时锥形空滤的褶皱结构可在保证过滤精度的前提下延长维护周期，不需要频繁更换滤芯，仅需定期做清洁吹扫即可重复使用。管路的弯折角度经过多轮空间校核，安装后不会与周边的发动机机脚、冷却水管、制动管路产生运动干涉，即使在发动机怠速抖动与极限工况下的位移范围内，也能保持足够的安全间隙，避免长期使用后的管路磨损漏气问题。空滤的固定支架采用三角支撑结构，可将滤芯牢牢固定在舱内低温区域，避免吸入发动机周边的热辐射空气，保证进气密度维持在较高水平，兼顾日常代步的低扭表现与高转速区间的进气需求。
