摆动滑块传动机构三维结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:293884
  • 摆动滑块传动机构三维结构设计
  • 摆动滑块传动机构三维结构设计
  • 摆动滑块传动机构三维结构设计

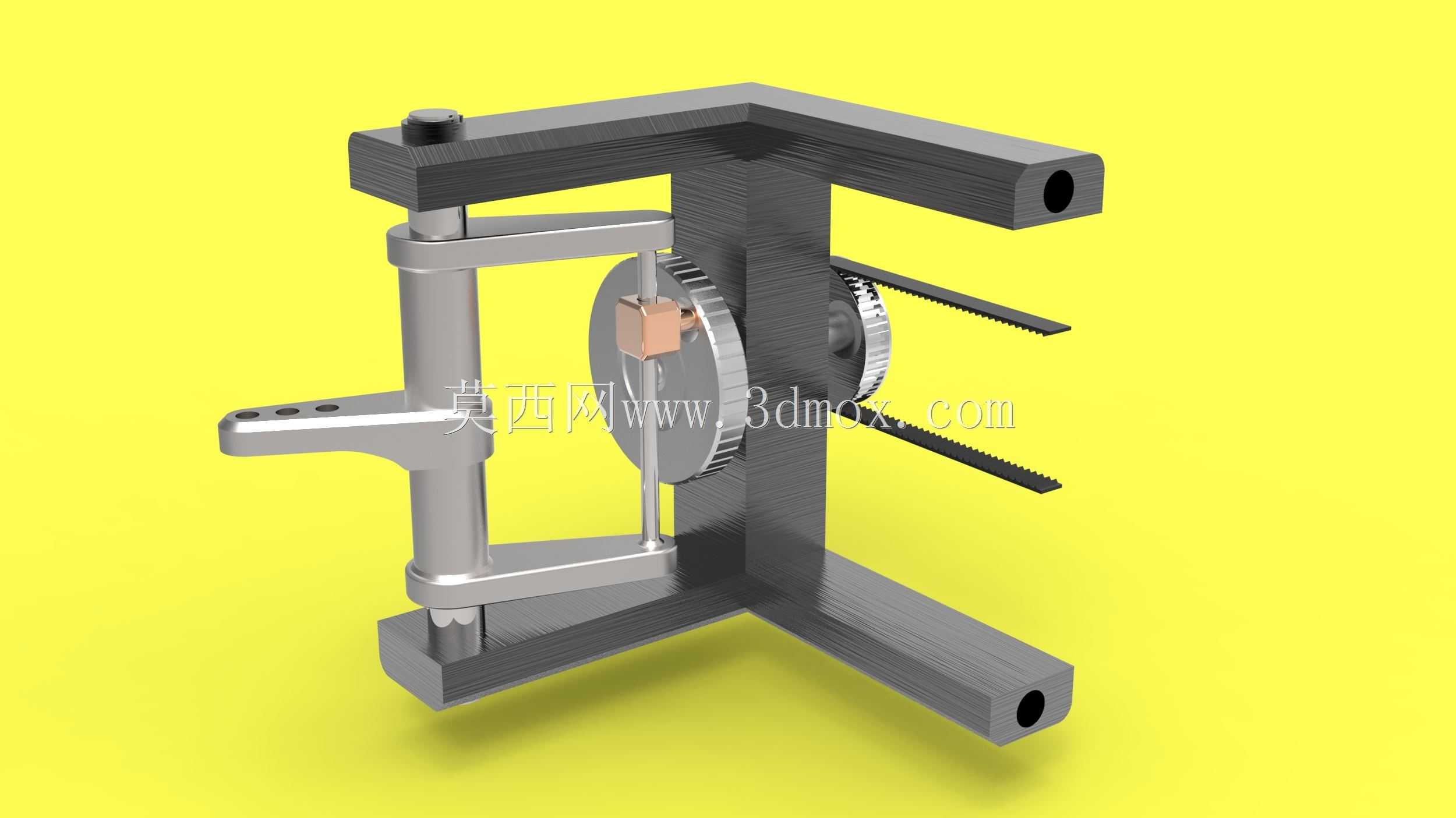

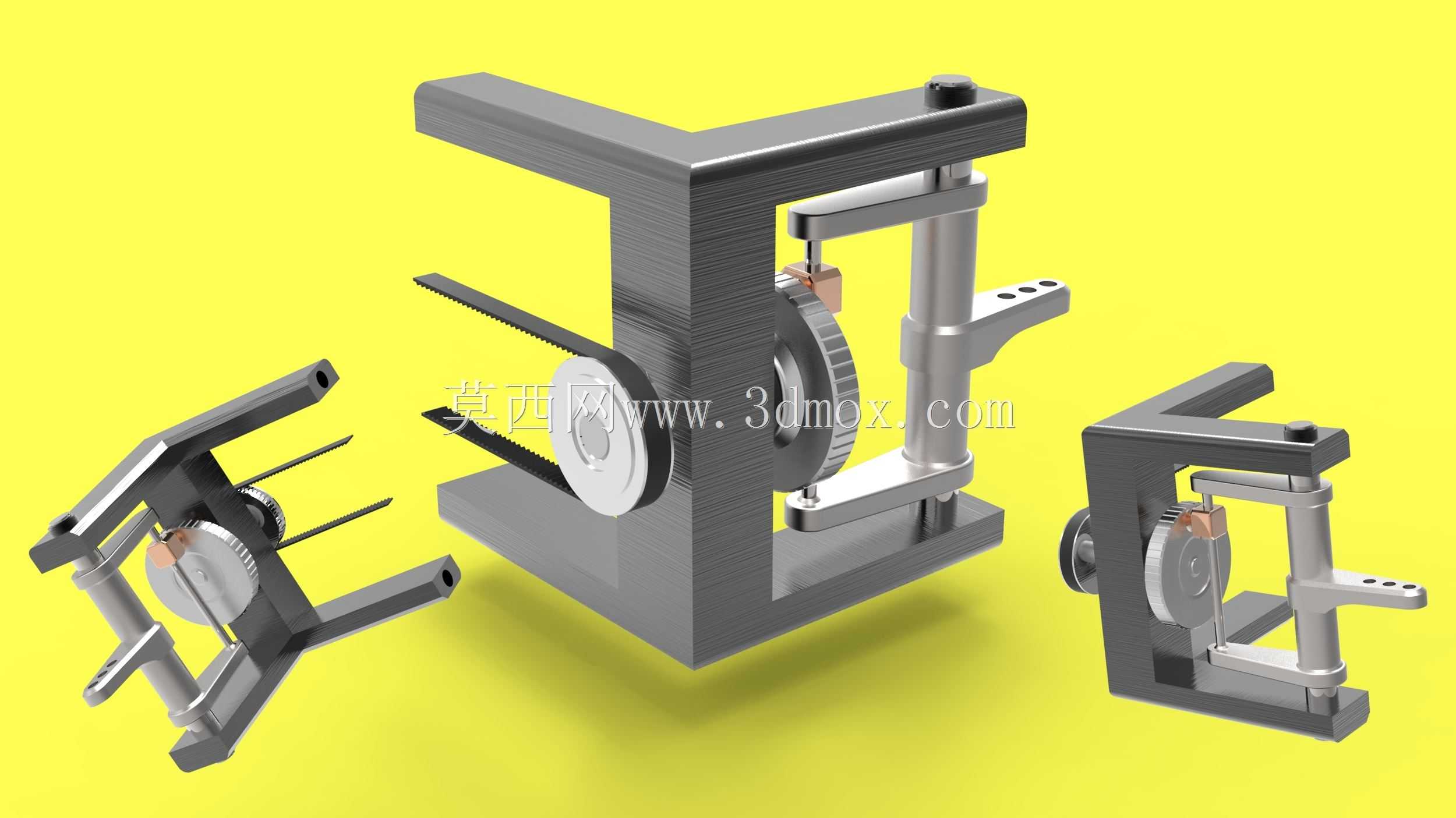

摆动滑块机构是机械传动领域应用极广的基础运动转换构件,核心作用是将连续回转输入转化为可控的直线往复输出,或是反向将直线动作转化为回转运动,在轻工包装、纺织设备、小型冲压工位、自动化送料单元中都能见到这类结构的衍生变体。这套结构的设计核心围绕运动副的配合精度展开,机架采用L型一体式支撑结构,上下两端预留同轴安装孔位,用于固定导向立柱,立柱与摆臂的铰接副采用间隙配合公差,既保证摆臂绕铰接点摆动时无卡滞,又能控制径向窜动量在0.02mm以内,避免运动过程中出现过大的回程误差。

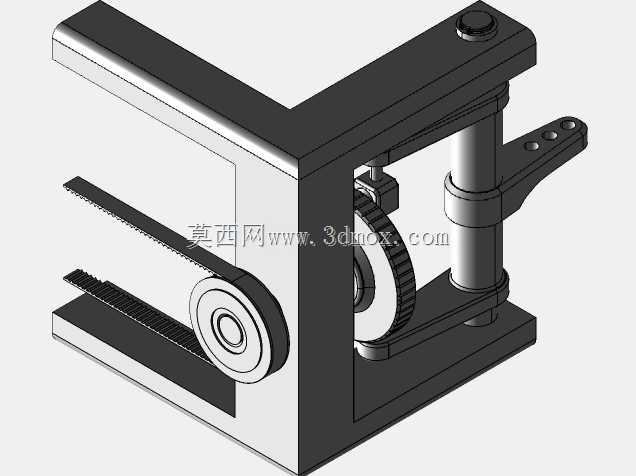

结构中部的齿轮齿条啮合副是动力传递的核心,齿轮与摆臂的驱动端同轴固定,当摆臂受驱动力作用绕立柱铰接点做定角度往复摆动时,齿轮同步做正反回转,带动与之啮合的两根平行齿条做反向直线往复运动,齿条的导向槽直接集成在L型机架的竖直立板上,无需额外加装导向附件,既压缩了整体安装空间,又减少了装配累积误差。滑块部分采用铜质嵌块结构,嵌装在摆臂的导向槽内,与齿轮端面的偏心销铰接,偏心销的偏心距直接决定齿条的输出行程,设计时可根据实际工位的动作行程需求调整偏心距参数,无需改动其余构件的外形尺寸,具备较强的工况适配性。

从安装边界来看,整套机构的外接安装面为L型机架上下两个水平支脚的底面,支脚端部预留的通孔用于穿装固定螺栓,可直接固定在设备的安装基板上,整体外轮廓的长宽高尺寸适配多数小型自动化设备的内部安装空间,竖直方向的高度不会超出常规工位的竖向预留间隙,水平方向齿条伸出的最大行程可通过限位块调整,避免齿条超程脱啮。实际应用中,这套机构可直接作为小型送料机构的动力输出端,搭配单向轴承即可实现间歇送料动作,也可用于小型工装的夹紧工位,通过摆臂的摆动带动齿条输出直线推力完成工件夹紧,相比传统的曲柄滑块机构,摆动滑块的结构布局更紧凑,侧向受力更小,传动过程中的冲击噪音更低,适合中低速、轻负载的连续作业工位。设计过程中特意将所有铰接点的润滑通道做了集成处理,立柱与摆臂的配合面、齿轮与齿条的啮合面、偏心销与滑块的铰接面都预留了注油间隙,日常维护时无需拆解结构即可完成润滑作业,能有效延长构件的磨损周期,降低设备运维的时间成本。
