微型USB接口插头连接器结构设计

在消费电子、工业控制终端、小型便携检测设备的硬件连接场景中，微型USB类插头连接器是承担电力传输、低速数据交互的核心基础部件，这类接插件的结构合理性直接决定了设备外接链路的连接可靠性与使用寿命。从实际工程应用来看，这类插头常被集成在小型数据采集终端、手持检测仪器、老式便携数码设备的外接线缆端，也会作为板端接插件焊接在小型控制板上，实现设备与上位机的参数传输、内置电池的充电补给，部分工业场景下的小型传感模块也会采用这类接口完成供电与信号输出，适配空间受限的安装布局。

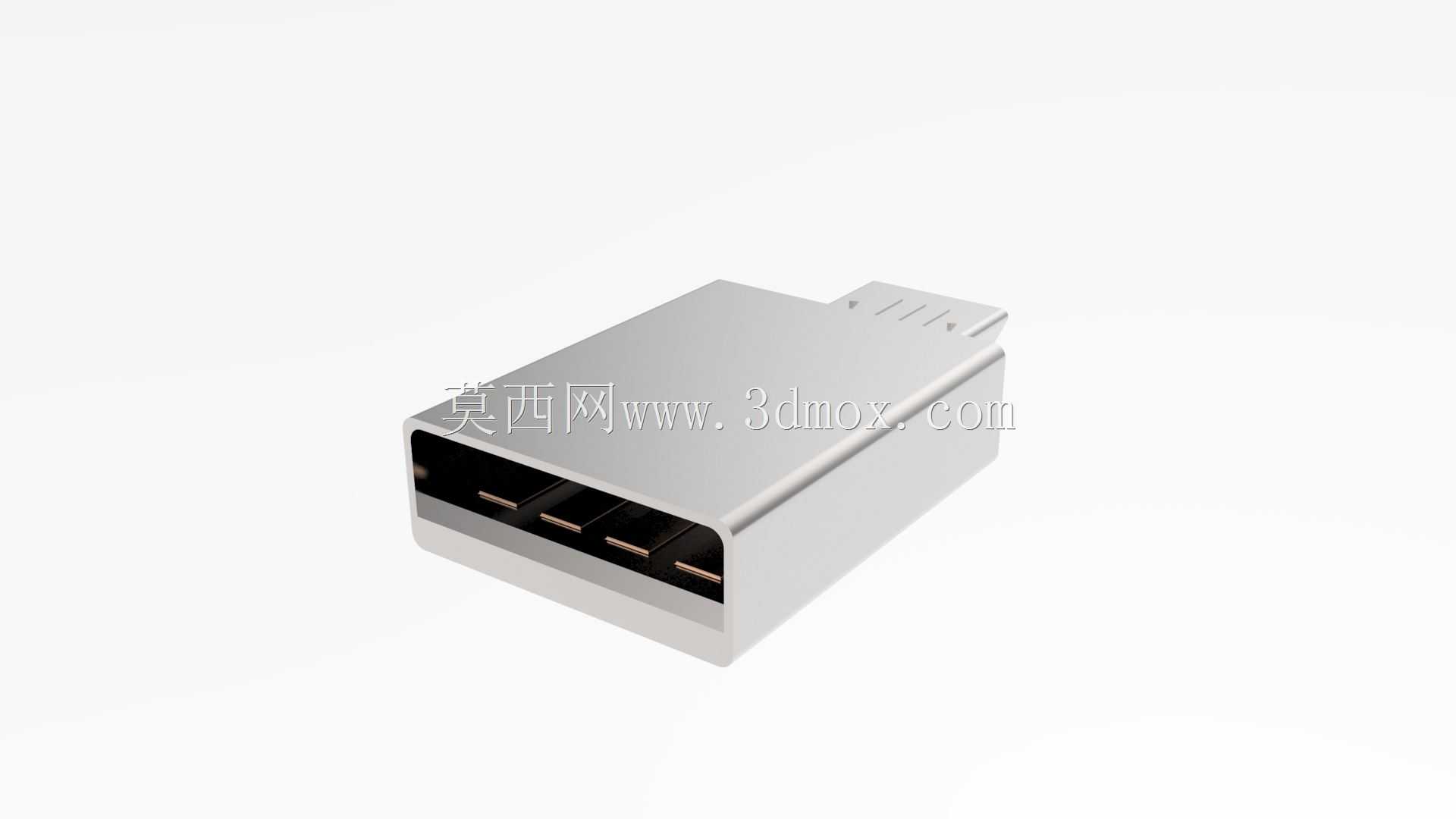

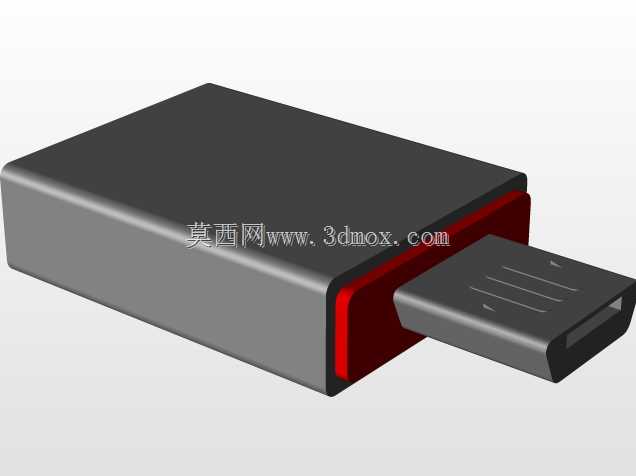

从功能特性层面看，这款插头连接器采用金属屏蔽外壳包裹内部胶芯与接触端子的结构，金属外壳采用一体冲压折弯成型工艺，外壳侧壁预留的卡扣凸点结构，能够在插头插入对应母座时与母座外壳的卡槽形成卡合限位，避免日常使用中受外力拉扯出现松脱、接触不良的问题。内部胶芯采用耐高温绝缘工程塑料注塑成型，胶芯上的端子槽按照标准引脚间距排布，接触端子采用铜合金基材冲压成型，表面做镀镍打底镀金处理，既保证端子的导电性能，也能提升插拔过程中的耐磨性能，降低长期使用后的接触电阻升高风险。屏蔽外壳与内部胶芯之间采用过盈压合的方式装配，外壳尾部设计有压线扣结构，装配线缆时可将线缆的屏蔽层与金属外壳压接导通，实现完整的电磁屏蔽效果，降低外界电磁干扰对信号传输的影响，同时也能分散线缆弯折时的应力，避免线芯与端子连接位置出现断裂。

设计过程中首先要严格遵循通用串行总线微型接口的尺寸规范，公头外露部分的外形尺寸要匹配标准母座的插入容腔，保证插入深度、插拔力处于合理区间，插拔力过大会导致用户使用体验差，长期插拔还会磨损母座接触片，插拔力过小则无法保证连接稳定性，容易出现瞬断问题。端子的接触区域要设计合理的接触正压力，通过端子悬臂的弹性变形提供稳定的接触压力，既要保证接触电阻满足信号与电力传输要求，也要控制插拔过程中的摩擦力，保证额定插拔寿命内的性能稳定。金属外壳的壁厚选取要兼顾结构强度与整体尺寸，外壳过薄会导致插拔过程中出现变形，无法保证卡合结构的可靠性，外壳过厚则会增大整体外形尺寸，无法适配小型化设备的安装空间。胶芯的端子槽设计要保证端子装配后的位置度，相邻端子之间的绝缘壁厚要满足耐压要求，避免相邻引脚之间出现击穿短路的问题，胶芯前端的导向斜面设计能够在插头插入母座时起到导向作用，避免插歪导致端子弯折损坏。

安装边界层面，作为线端装配的插头时，尾部压线结构的尺寸要适配对应线径的屏蔽线缆，压接后的线缆外被与尾部护套的配合要紧密，满足常规的拉拔力要求，避免线缆受拉时直接扯动内部端子。作为板端焊接的连接器时，插件引脚的伸出长度、焊盘位置要匹配对应厚度的PCB板，保证波峰焊或者手工焊接时的焊锡浸润效果，外壳的固定脚要设计合理的折弯角度，焊接后能够将外壳牢牢固定在PCB板上，分散插拔过程中对焊接端子的应力。外壳表面的平整度要控制在合理公差范围内，避免外壳凸起导致与设备外壳的安装孔位出现干涉，插头插入端的边缘要做倒角处理，既方便插入母座，也能避免锐边划伤操作人员或者线缆绝缘层。在实际选型适配时，还要注意使用场景的环境温度，胶芯材料的耐温等级要匹配焊接工艺温度与设备工作时的环境温度，避免高温下胶芯变形导致端子移位，金属外壳的防锈处理要满足常规使用环境的防氧化要求，避免长期使用后外壳生锈影响外观与屏蔽性能。
