运动相机便携防护金属外壳结构设计

这款壳体是面向户外极限运动拍摄场景开发的运动相机承载防护结构，主要适配小尺寸运动类摄像设备，在骑行、滑雪、冲浪、低空航拍跟拍等复杂户外工况下，为内部摄像核心组件提供可靠的物理防护，同时兼顾外接配件的安装兼容性与设备操作的便捷性。从实际使用场景出发，这类壳体需要同时满足抗冲击、轻量化、接口适配、散热预留几个核心需求，设计过程中没有采用常规的全包覆厚重结构，而是通过薄壁金属框架搭配局部加强筋的形式，在控制整体重量的前提下，保证边角位置的抗跌落冲击能力——毕竟户外使用时设备从1-2米高度滑落至硬质地面是高频意外场景，壳体的边角做了小圆弧过渡加厚处理，能在跌落时分散冲击力，避免应力集中导致壳体开裂或者直接挤压内部相机主板、镜头组件。

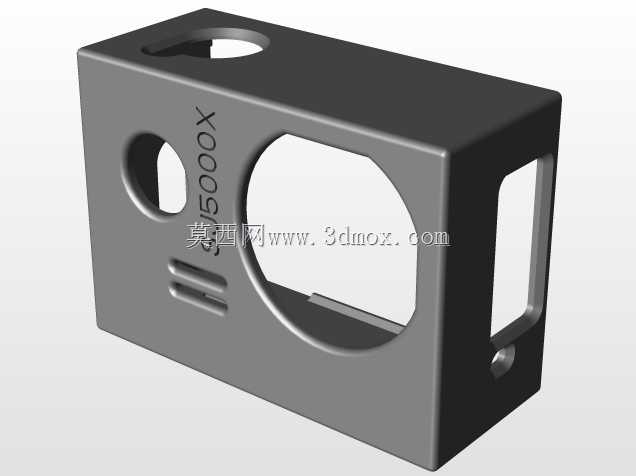

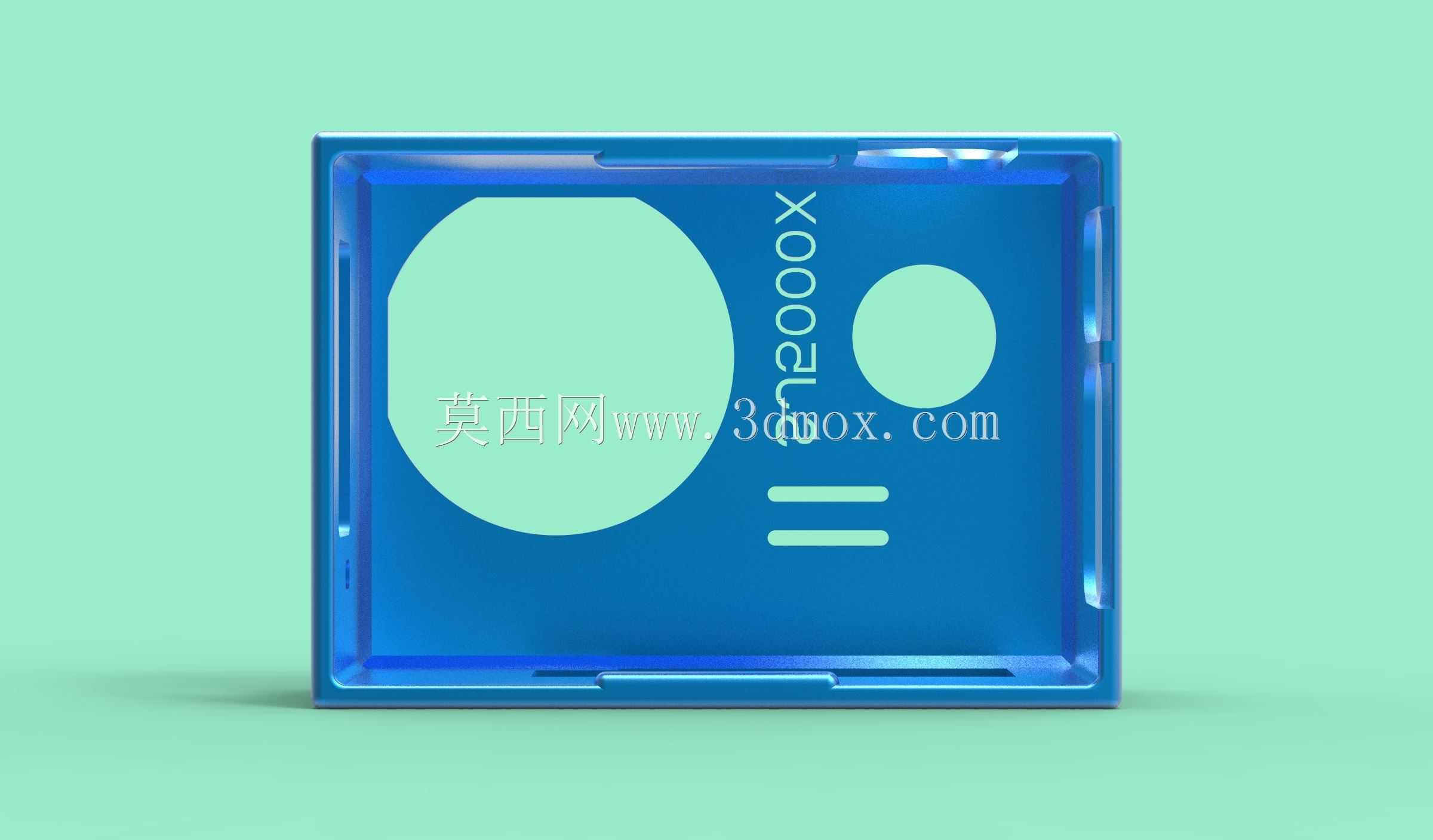

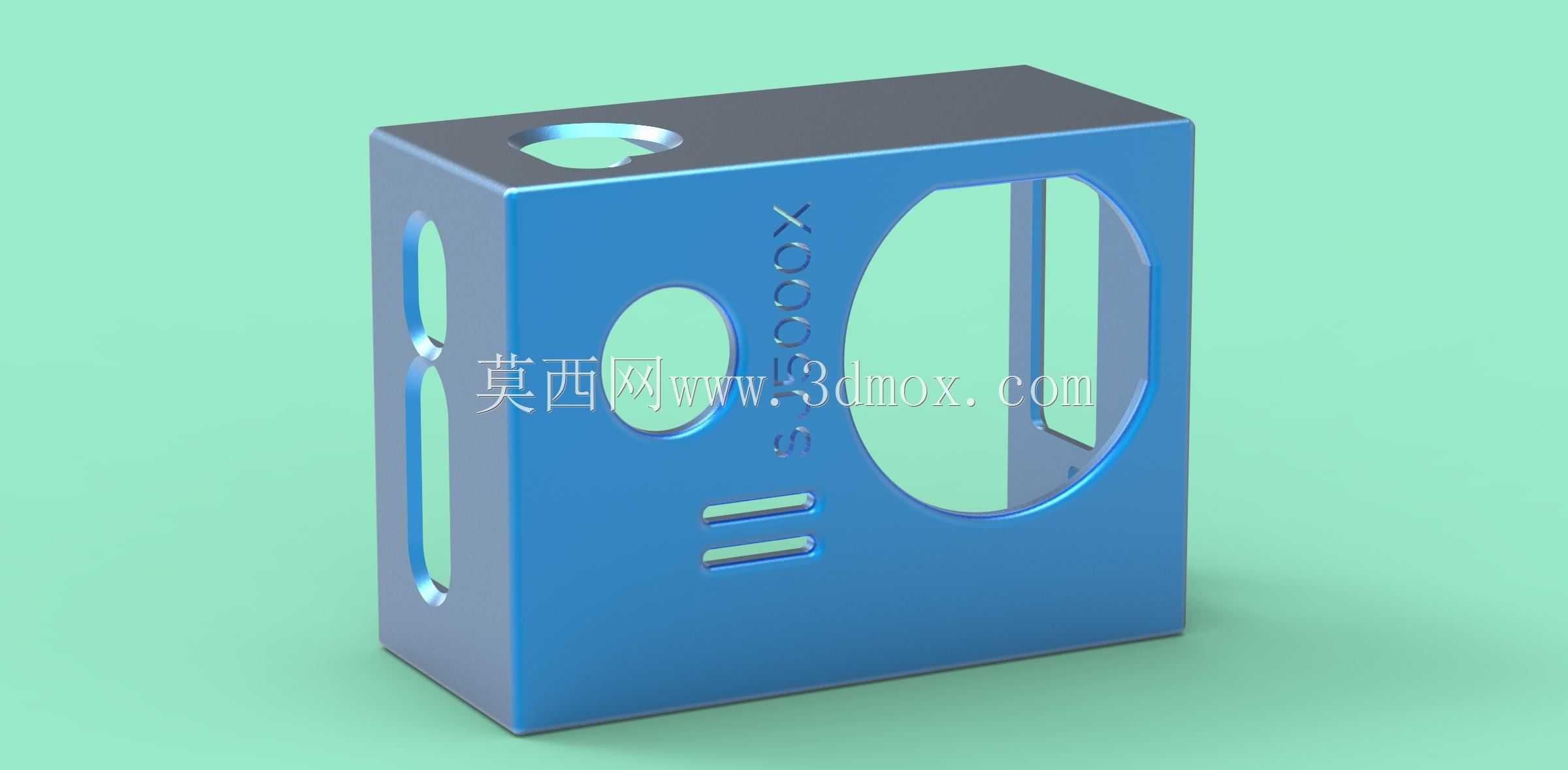

壳体侧面的大尺寸圆形开孔是为镜头预留的通光位置，开孔边缘做了内凹止口设计，安装配套的透明保护镜片时可以直接卡入止口位置，打胶固定后不会出现移位漏缝的问题，同时能保证镜片与镜头光轴的同轴度，避免出现拍摄画面边缘暗角、眩光的问题。侧面的长条形开槽是为设备的侧置按键、数据接口预留的操作空间，不需要拆卸壳体就能直接完成充电、数据导出、模式切换操作，开槽的宽度经过反复校核，既不会因为开槽过宽导致壳体整体刚性下降，也不会因为开槽过窄影响戴手套操作时的按键触感——毕竟冬季滑雪、高海拔登山场景下用户大多佩戴厚防护手套，按键操作位的预留间隙必须留足操作余量。

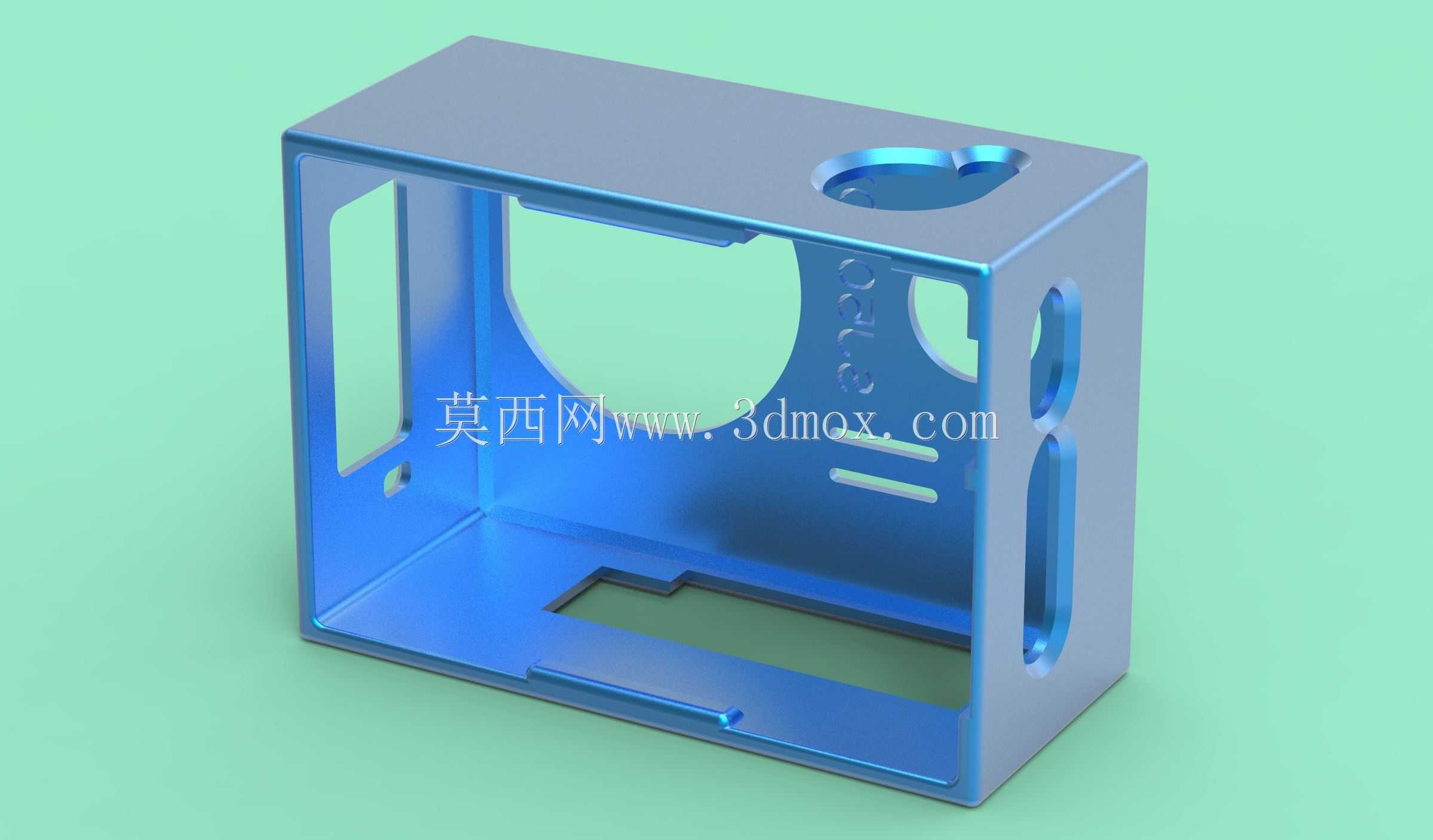

壳体顶面的异形开孔是为挂装配件预留的安装位，可以直接适配快拆挂扣、胸带固定座、头盔粘接底座等常用运动相机外接配件，开孔的位置经过重心校核，挂装后设备整体重心与挂点的偏移量控制在5mm以内，长时间挂在头盔或者胸带上不会出现明显的下坠歪斜，避免拍摄画面出现持续倾斜的问题。壳体表面的字符标识采用凹刻处理，不会因为长期摩擦、砂石刮蹭出现标识脱落的问题，标识位置避开了所有安装贴合面，不会因为字符凹坑导致壳体与安装底座之间出现间隙、固定不稳的情况。

从安装边界来看，这款壳体的内部型腔尺寸完全匹配对应型号相机的外形公差，型腔内壁预留了0.15mm的缓冲泡棉安装间隙，装配时在型腔内壁贴附1mm厚的PORON缓冲泡棉，既能抵消壳体与相机之间的装配公差，也能在受到冲击时起到二次缓冲的作用，同时还能避免金属壳体直接摩擦相机表面的磨砂涂层，长期使用也不会刮花相机外壳。壳体的合盖结构采用侧边卡扣搭配底部定位销的形式，不需要额外螺丝就能完成开合，更换电池、插拔内存卡时只需要拨开侧边卡扣就能打开壳体，操作效率比螺丝固定的防护壳高很多，同时卡扣的锁紧力经过测试，在10kg的拉力下不会出现脱开的情况，完全满足户外剧烈运动时的固定可靠性要求。

散热设计上，壳体侧面的两个椭圆形开孔除了兼顾拾音需求——避免全包覆壳体导致录音闷堵、风噪过大的问题，也能形成空气对流通道，相机长时间录制4K视频产生的热量可以通过对流通道快速散出，不会因为密闭空间积热导致相机触发过热保护、中断录制。壳体的壁厚整体控制在1.8mm，既保证了铝合金材质下的结构强度，也不会因为壁厚过大增加不必要的重量，整体成品重量控制在35g以内，加上相机本身的重量也不会给头盔、胸带挂载带来过大的负重感，长时间佩戴不会出现明显的颈部、胸部压迫感。

在细节处理上，壳体所有的开孔边缘都做了0.2mm的倒角去毛刺处理，不会出现锋利锐边划伤用户手部、刮坏挂载织带的问题；壳体的外表面采用阳极氧化处理，耐磨耐腐蚀，海边冲浪场景下接触海水、高盐雾环境也不会轻易出现氧化腐蚀的问题，日常使用的汗液接触也不会导致表面涂层脱落。所有开孔的位置度公差控制在0.1mm以内，装配后镜头、按键、接口的对位精度完全满足使用要求，不会出现按键卡滞、镜头遮挡、接口插不进去的装配问题。
