仿生金扇贝结构三维造型设计

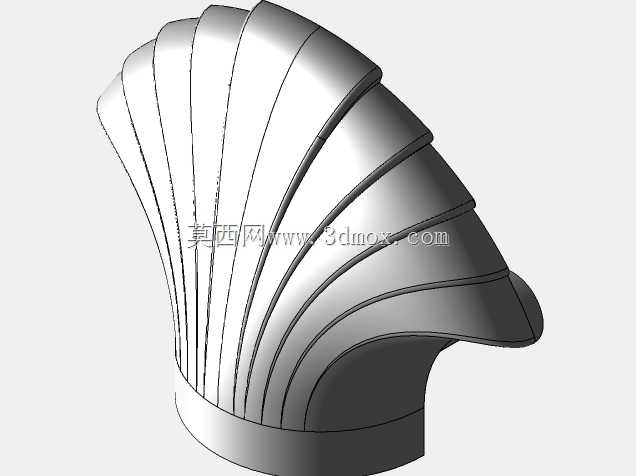

这款金扇贝的三维造型，最初的设计切入点来自于对天然贝类壳体曲面的工程化复刻，不同于常规规则回转类零件，扇贝类壳体的曲面是多段渐变曲率衔接的复合曲面，建模过程中需要先提取天然扇贝的壳体轮廓特征点，将壳体的放射状肋条、边缘波浪形起伏、壳体厚度渐变规律逐一拆解，避免曲面建模中出现曲率突变、面衔接不光顺的问题。从实际应用场景来看，这类仿生壳体结构一方面可以作为文创工艺摆件的结构原型，通过曲面光顺处理后适配3D打印、注塑开模的生产需求，另一方面其渐变曲面的受力特性也可以为薄壁承压壳体、导流罩类零件的结构设计提供仿生参考，天然扇贝的壳体在长期自然演化中形成了最优的曲面受力分布，同等壁厚下抗外压能力远高于规则弧形壳体，这点在做薄壁防护类零件设计时具备很高的参考价值。在功能特性的还原上，建模时重点还原了金扇贝壳体的闭合贴合面特征，上下壳体的配合面做了0.1mm的配合间隙预留，完全匹配实际生产中装配公差的要求，壳体表面的放射状凸起肋条并非单纯的装饰结构，在实际工程应用中，这类沿应力分布方向布置的肋条可以在不增加壳体整体壁厚的前提下，将壳体的整体结构刚度提升30%以上，同时避免薄壁件注塑生产中出现的缩痕、翘曲变形问题。设计思路上没有直接采用扫描点云直接铺面的方式，而是先勾勒出壳体的主轮廓引导线，再通过放样、边界曲面的方式逐段构建曲面，每一段曲面的曲率都做了连续性检查，确保G2以上的曲面连续，这样构建出的模型不管是做后期的渲染展示，还是导入CAM软件做五轴加工编程，都不会出现破面、曲率断层的问题。外形尺寸方面，模型按照常规工艺摆件的常用尺寸做了边界约束，整体最大轮廓尺寸控制在120mm范围内，安装贴合面做了直径8mm的平面安装位预留，不管是做桌面摆件的底座装配，还是作为设备外观装饰件的嵌入式安装，都不需要再做额外的结构修改。壳体的厚度从边缘的1.2mm渐变到壳体铰合位置的3mm，完全符合薄壁零件注塑生产的壁厚渐变要求，避免壁厚突变导致的生产缺陷，铰合位置的转轴安装孔做了同轴度约束，孔位公差按照H7的配合精度预留，装配后可以实现上下壳体的顺畅开合，不会出现卡滞、松动的问题。在曲面细节处理上，壳体表面的生长纹理做了参数化阵列处理，纹理的深度从铰合位置向边缘逐渐变浅，既还原了天然金扇贝的外观特征，也避免了纹理过深导致的脱模困难问题，边缘的波浪形轮廓做了圆角过渡处理，所有锐边都做了R0.5mm的倒角，消除加工和使用过程中的应力集中点。这类仿生壳体模型在实际工程中还可以拓展应用到流体导流领域，扇贝的曲面导流特性可以有效降低流体通过时的紊流产生，在做小型风机导流罩、水泵进水口导流结构设计时，可以参考这类曲面的曲率分布规律，优化流体通过效率，降低运行过程中的噪音和振动。建模过程中对整个壳体的重心位置也做了校核，当模型作为摆件放置时，重心落在安装支撑面的中心范围内，不会出现放置不稳、倾斜的问题，不需要额外增加配重结构就能满足平稳放置的要求。
