高精度自行车传动链条结构设计

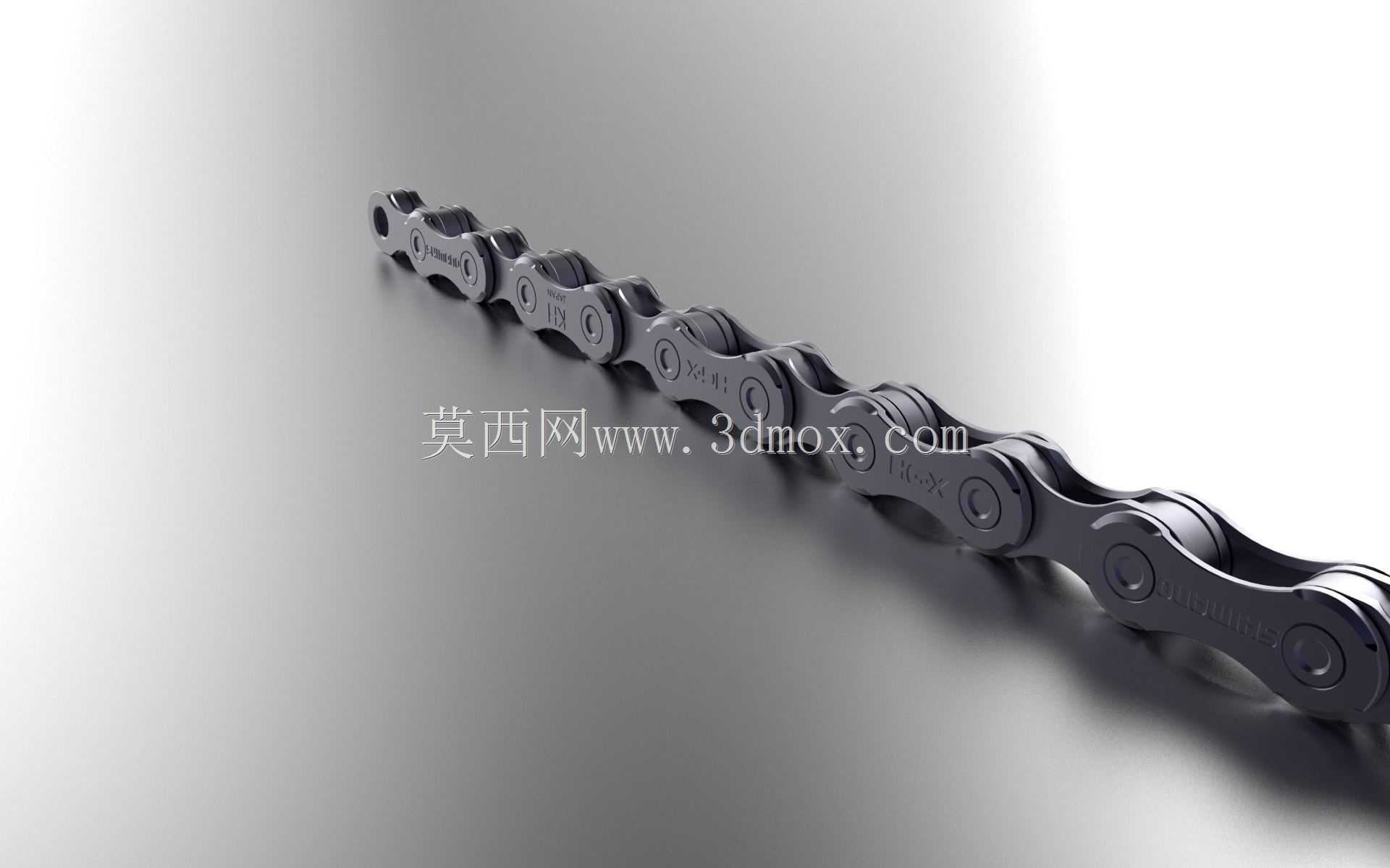

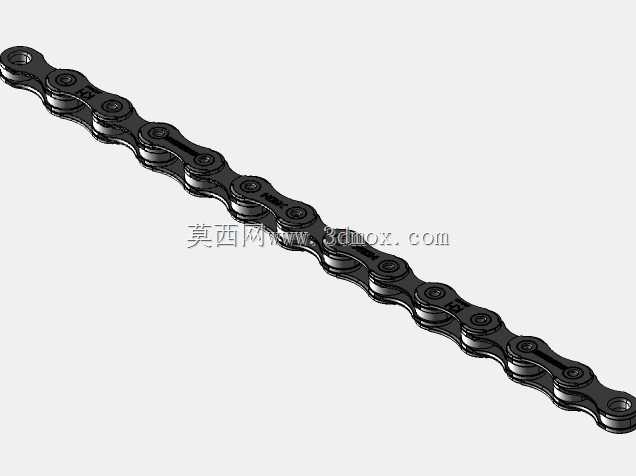

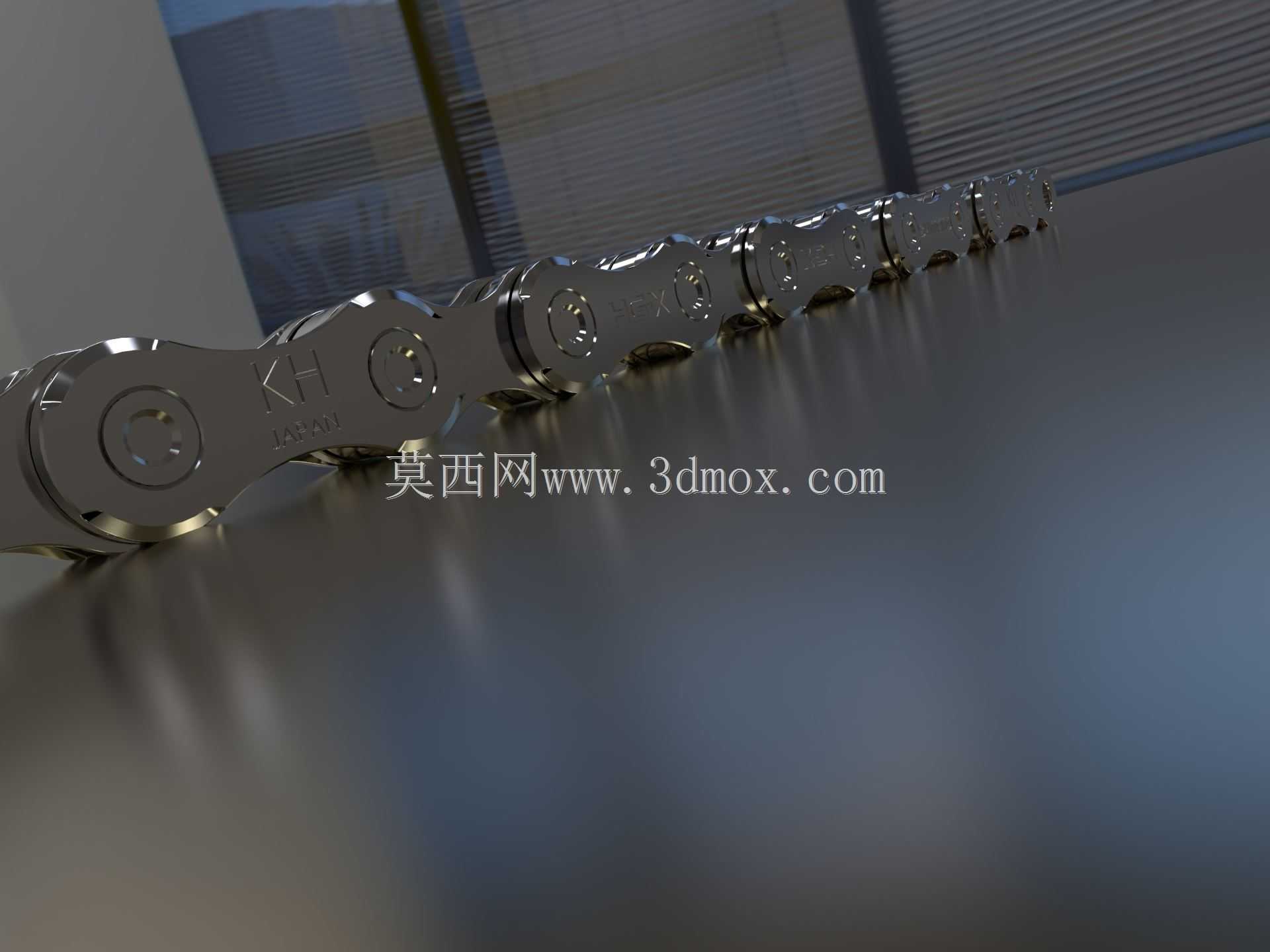

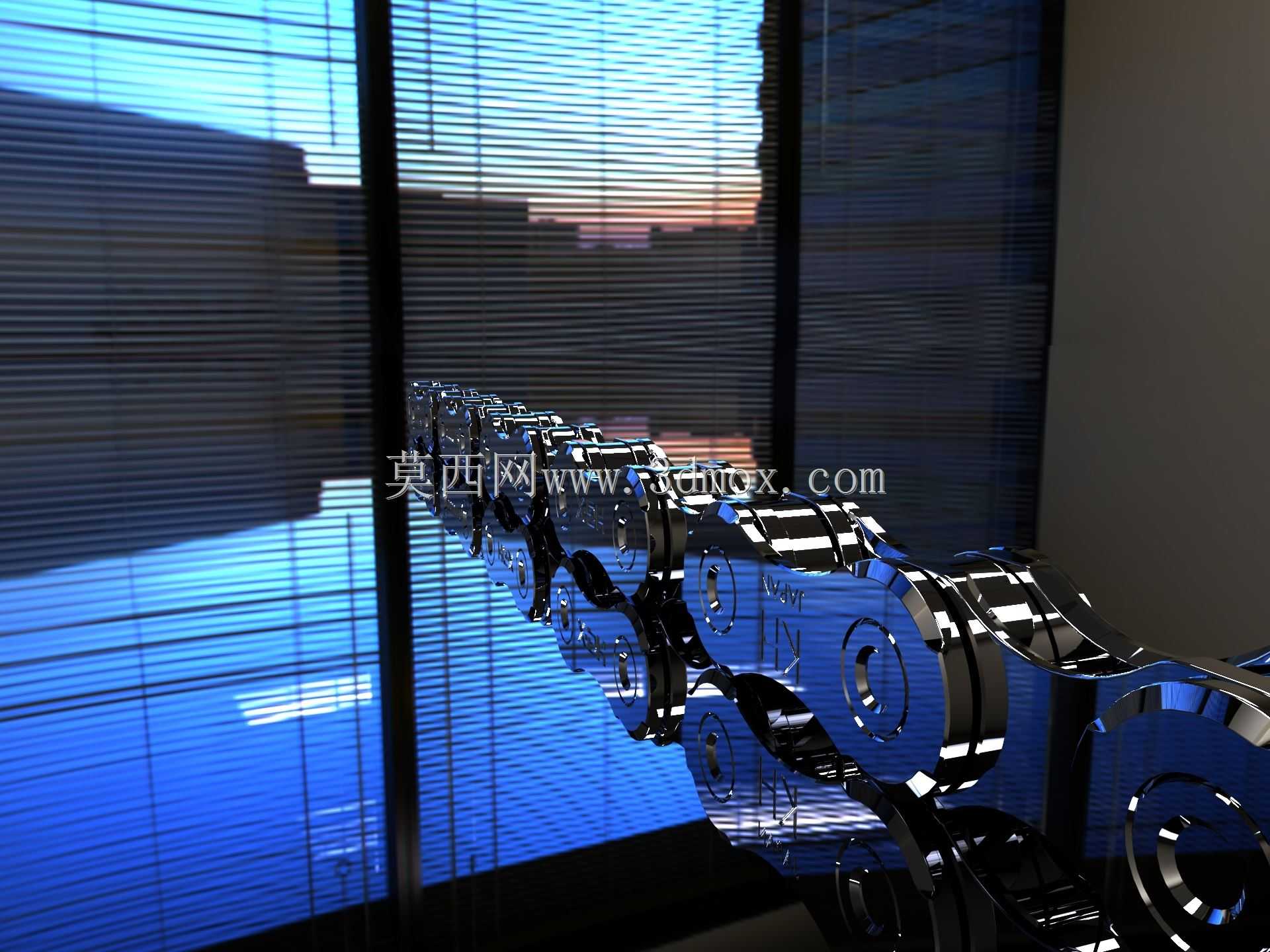

日常做传动结构设计时，自行车链条是非常典型的挠性传动构件，这类零件的建模精度直接影响后续传动仿真、装配干涉检查的结果准确性。不同于刚性传动件，链条由多个独立链节铰接而成，建模时需要先处理单节链节的结构细节：外链板与内链板的冲压成型轮廓、销轴与套筒的配合间隙、滚子的转动自由度预留，每一处尺寸都需要匹配实际装配边界。从应用场景来看，这类链条除了适配常规民用自行车的传动系统，在变速山地车、城市通勤电助力车的传动布局中也有广泛使用，不同使用场景下对链板厚度、销轴硬度、滚子耐磨度的设计要求存在明显差异，建模时需要提前预留参数调整空间。设计这类链条结构时，首先要确认相邻链节的铰接转动角度范围，避免装配后出现链节卡滞、传动死点的问题，单节链节的内外链板同轴度、销轴压装后的伸出量都需要严格控制，否则整链装配后会出现侧向摆动量超差，和飞轮、牙盘啮合时出现跳齿、异响的问题。外形尺寸层面，单节链节的节距是核心参数，直接决定了和链轮齿形的匹配度，建模时需要先锁定节距基准，再依次构建内链节、外链板、销轴、滚子的独立特征，每个零件的配合面都要预留合理的公差带，比如套筒和内链板的过盈配合量、滚子和套筒的间隙配合量，都要符合实际五金零件的加工工艺要求。很多新手建模时容易忽略链条的柔性装配特性，直接把整链做成刚性整体，后续做传动运动仿真时根本无法模拟绕链轮转动的真实状态，正确的建模逻辑是先完成单节链节的子装配，验证单节的转动灵活性后，再通过阵列、配合约束完成整链的装配，同时要注意整链的总长度适配前后链轮的中心距，预留合理的张紧调节余量，避免实际装配时出现链条过松脱落、过紧加剧磨损的问题。从结构功能来看，链条的滚子在啮合时会和链轮齿面形成滚动摩擦，能有效降低传动过程中的磨损量，建模时滚子的圆柱度、表面轮廓精度都要做细节处理，外链板的冲压倒角、销轴两端的铆接结构也不能省略，这些细节直接决定了模型用于工程出图、工艺拆解时的可用性。做这类传动件建模时，还要考虑后续渲染、结构展示的需求，金属材质的反光特性、链板表面的处理纹理都可以在模型结构基础上做对应设置，方便后续做产品宣传、结构教学演示使用。
