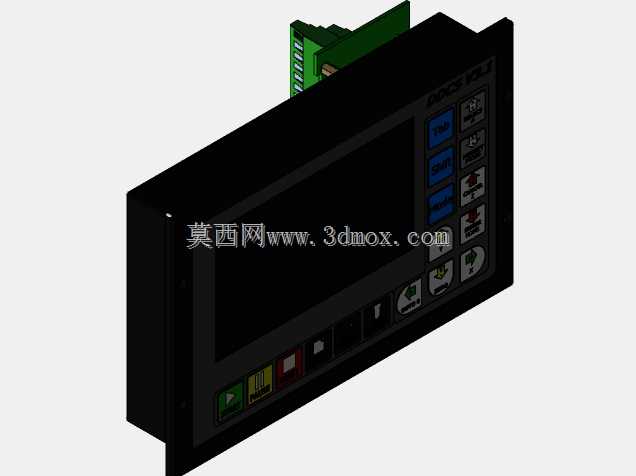

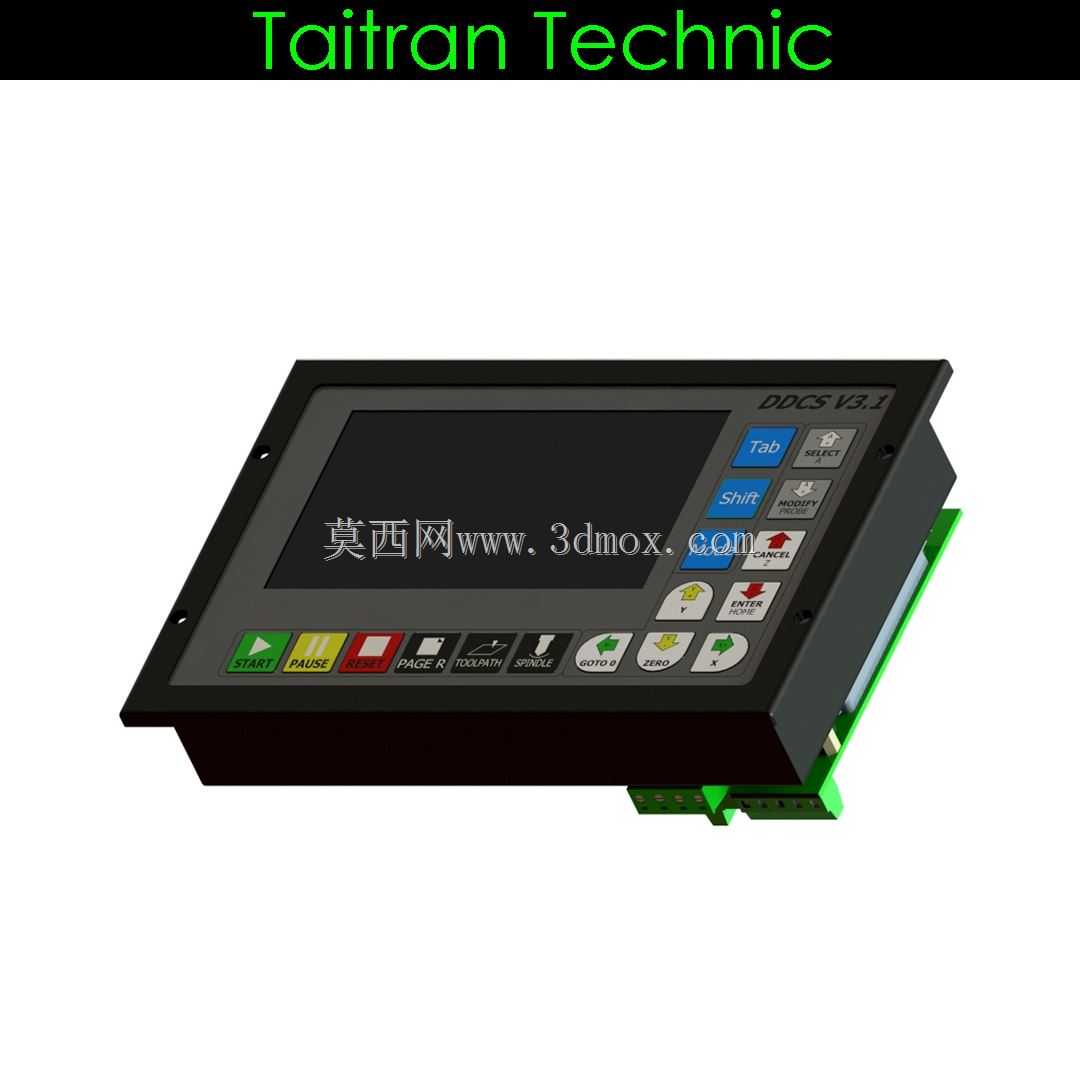

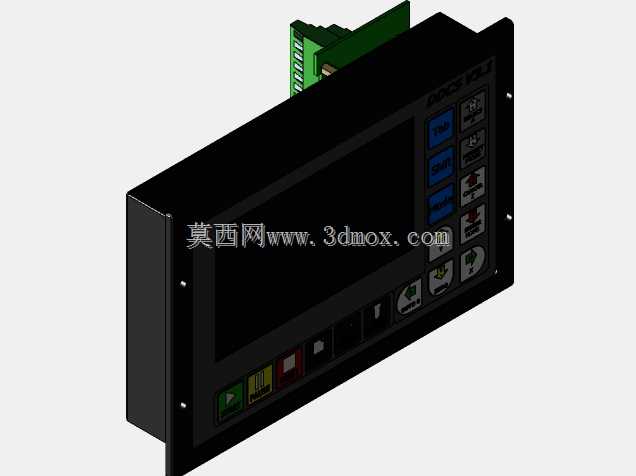

四轴步进运动数控控制器结构设计

这款四轴运动控制装置的设计，完全围绕小型数控加工设备的离线运行需求展开，从硬件架构到外壳结构都做了针对性的工程适配。设备采用嵌入式面板安装结构，外壳做了窄边嵌装设计，安装时只需在机柜面板开出对应尺寸的矩形开孔，将控制器主体嵌入后通过侧边固定件锁附即可，无需额外预留后部大量安装空间，适配各类小型数控铣床、雕刻机、专用钻床的电控柜面板布局，后部接线端采用直插式端子布局，强弱电接口做了物理分区，避免步进脉冲信号与电源输入的电磁串扰。

核心控制逻辑上，装置可独立完成四台步进电机的同步运动插补运算，无需外接上位计算机即可独立运行，面板集成了实体功能按键与状态显示屏，操作人员可直接在设备端完成程序调取、坐标清零、进给倍率调整、手动点动等操作，无需额外搭配手持操作单元也可完成基础调试。输入接口端预留了15路光耦隔离输入点位，可直接接入急停按钮、行程限位开关、对刀仪、外部启动停止按钮等现场信号，输入回路做了硬件滤波处理，可抵御车间内接触器吸合、电机启停带来的脉冲干扰，避免误触发。输出端配置4路可编程隔离输出，可直接驱动中间继电器，控制水冷机启停、冷雾电磁阀、主轴抱闸、警示灯等外围辅助设备，无需额外扩展继电器模组。

主轴控制部分做了双模式兼容设计，既可以输出0-10V模拟量信号匹配变频主轴的转速调节，也可输出PWM调速信号适配直流高速主轴，两种模式可通过参数直接切换，无需改动硬件接线。运动脉冲输出最高支持500KHz的输出频率，可适配高细分步进驱动器，满足小型机床的高速进给需求，插补算法支持直线、圆弧以及非线性圆插补，可应对常规金属铣削、木工雕刻、塑料件加工的轨迹需求。

存储与通讯方面，装置配置了通用USB接口，可直接读取U盘内的加工代码文件，支持大容量存储设备识别，大体积加工文件可直接在线读取运行，无需提前拷贝至内置存储，断点续做功能可在外部突然断电时自动保存当前加工坐标与运行行号，重新上电后可直接从断点位置继续加工，减少工件报废概率。电源输入采用宽压设计，支持18-32V直流供电，输入端做了DC-DC电气隔离，内置电源稳压电路，可抵抗车间电网的电压波动与电机启停带来的电源干扰，主控单元采用工业级LPC芯片，工作温域覆盖工业现场常规环境温度范围，长时间连续运行也不会出现程序跑飞、死机等问题。面板按键采用长行程工业轻触开关，按键标识做了耐磨处理，适配车间内频繁操作的使用场景，显示屏采用高对比度设计，在车间强光环境下也可清晰读取坐标、进给速度、主轴转速等运行参数。
