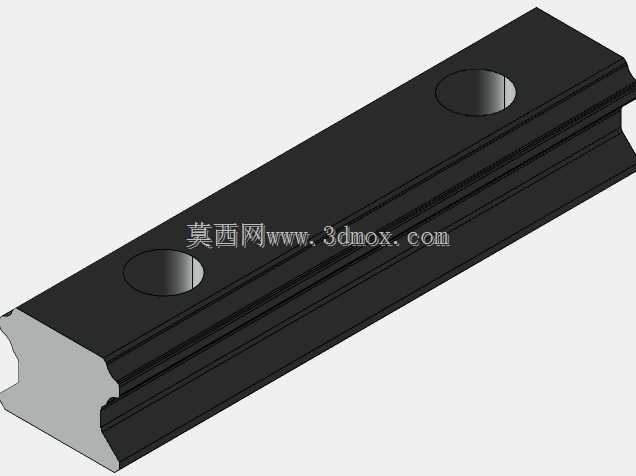

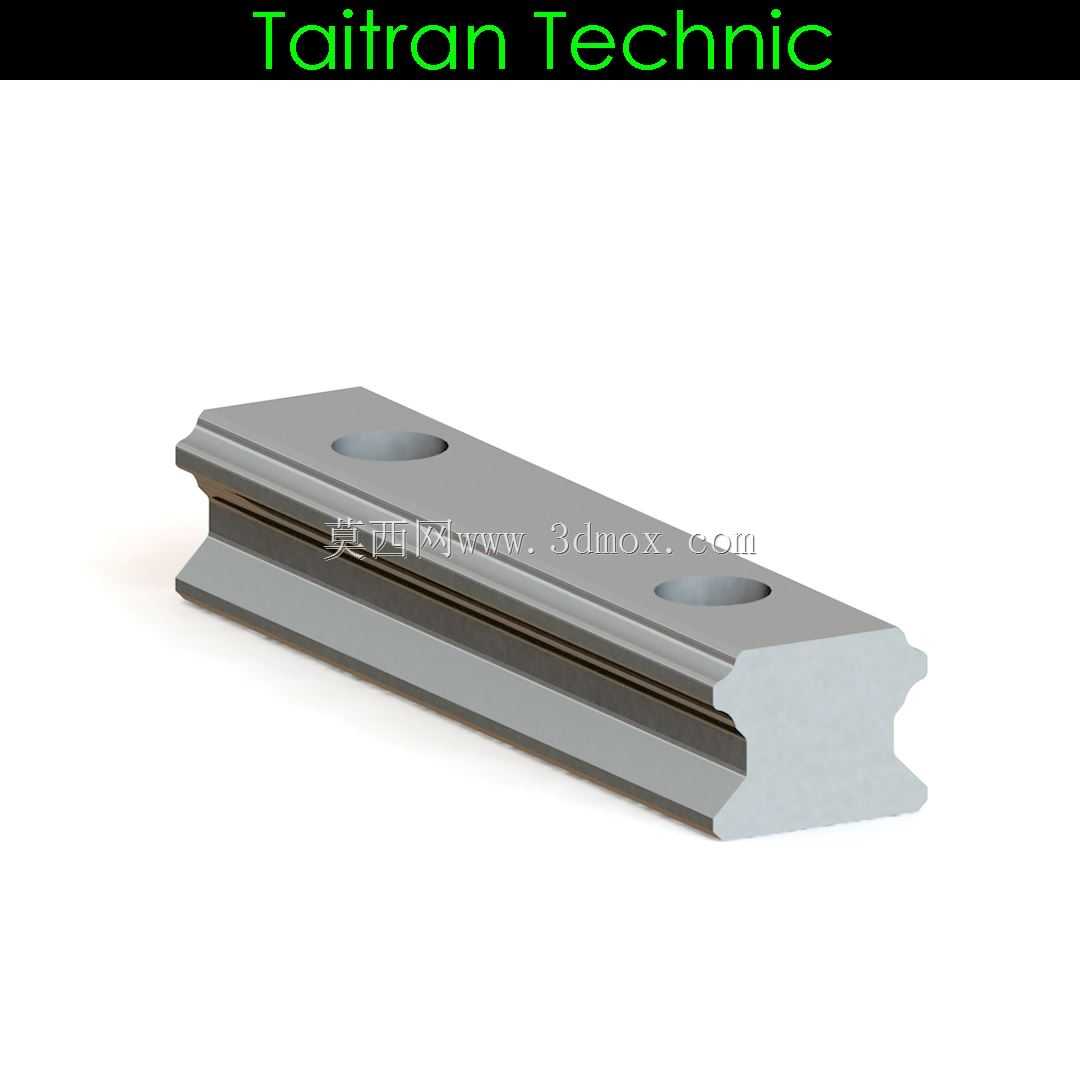

HGH25R型上银线性钢轨剖面结构

这款25mm规格的线性钢轨，是直线传动副里的核心导向部件，日常做非标设备选型时，经常会碰到需要替换同规格导轨、或者做自制小型设备导轨适配的场景，尤其是桌面级3D打印机、小型数控雕刻机、迷你激光切割机这类对安装空间有严格限制的设备，对导轨的截面尺寸、安装孔位精度要求极高，稍有偏差就会导致滑块运行卡滞、重复定位精度超差。从剖面结构来看，这款导轨采用的是滚道圆弧适配设计，和同规格HGH系列滑块的滚道曲率完全匹配，能保证钢球在滚道内循环时的接触应力均匀分布，不会出现局部应力集中导致的导轨早期点蚀失效。导轨本体的安装面做了精密磨削处理，两个安装沉孔的中心距严格遵循25系列导轨的通用安装规范，安装时不需要额外做孔位适配，直接用对应规格的内六角螺钉就能固定在设备安装基准面上，安装基准边的倒角尺寸也符合行业通用公差，靠紧设备定位边时不会出现干涉。做三维建模时，这个剖面结构能直接用来生成完整长度的导轨模型，不需要反复核对滚道尺寸、安装孔位的相对位置，能大幅缩短设备整体设计的建模周期，尤其是做小型设备的运动轴布局时，可以直接调用这个剖面拉伸成所需长度的导轨，快速完成滑块、拖链、限位开关的位置排布，检查运动行程内是否存在结构干涉。实际应用中，这类线性导轨主要承担运动部件的精准导向承载，相比普通光轴导轨，它的刚性更高，能承受一定的倾覆力矩，在小型设备的Z轴传动、X轴水平传动场景下，不需要额外增加辅助导向结构就能满足运行精度要求。导轨的滚道表面做了硬化处理，剖面结构里能清晰看到滚道的轮廓深度，这个深度直接决定了钢球的接触包角，是保证导轨额定动载荷的关键参数，建模时如果滚道尺寸绘制偏差，后续做有限元受力分析时得到的载荷数据就会完全失真，直接影响设备的结构可靠性判断。另外这款导轨的截面外形和市面上同规格的上银HGH25R导轨完全互换，不管是做设备维修替换件建模，还是新设备的选型设计，都能直接适配对应的标准滑块，不需要重新设计滑块安装接口，能大幅降低非标设计的零件采购成本和加工适配难度，在桌面级制造设备的设计场景里，这类标准规格导轨的精准三维模型，能帮结构工程师省去大量测绘核对尺寸的时间，避免因为尺寸测绘错误导致的加工件报废、装配干涉等问题。
