双横臂独立汽车悬架结构三维设计

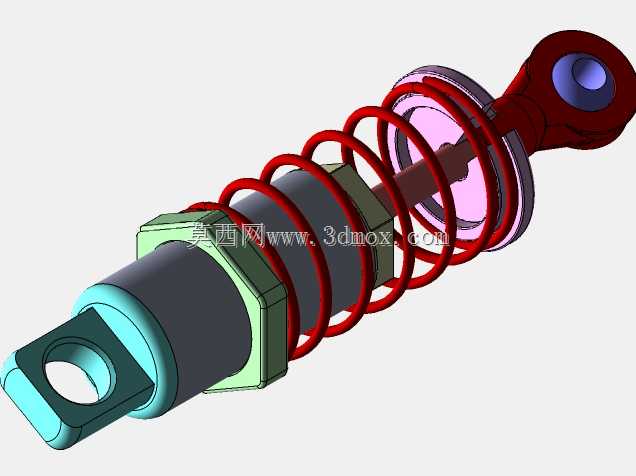

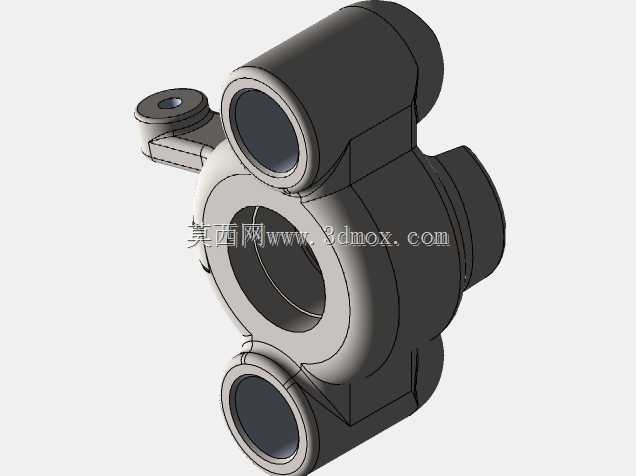

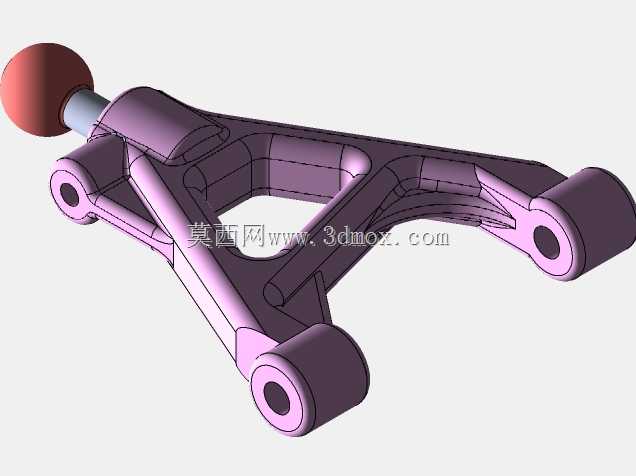

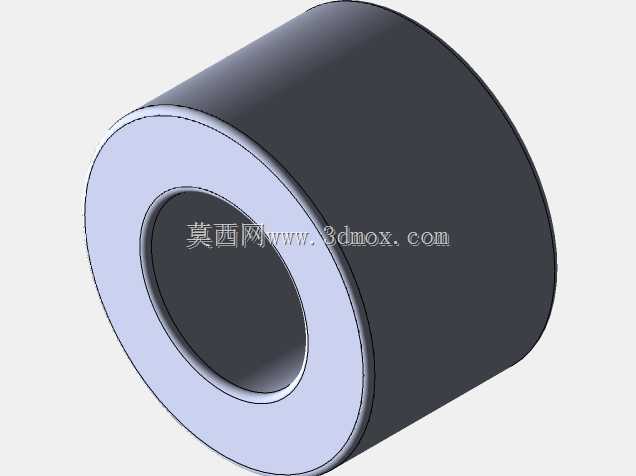

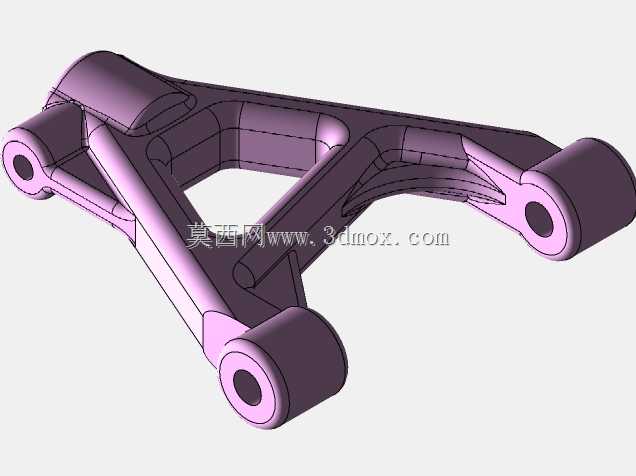

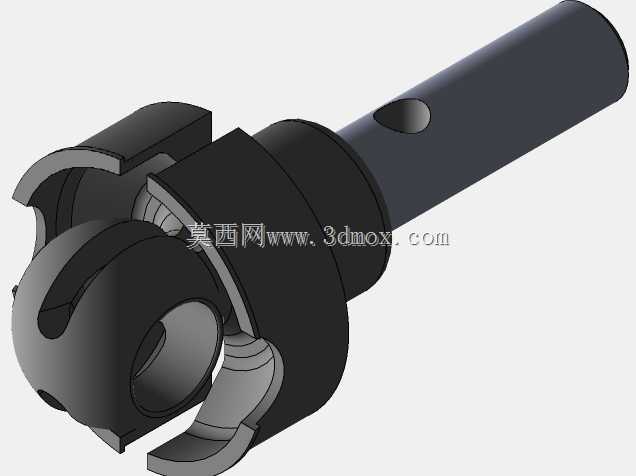

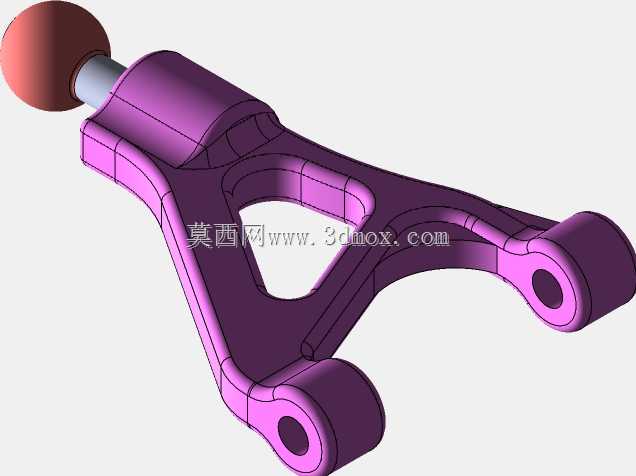

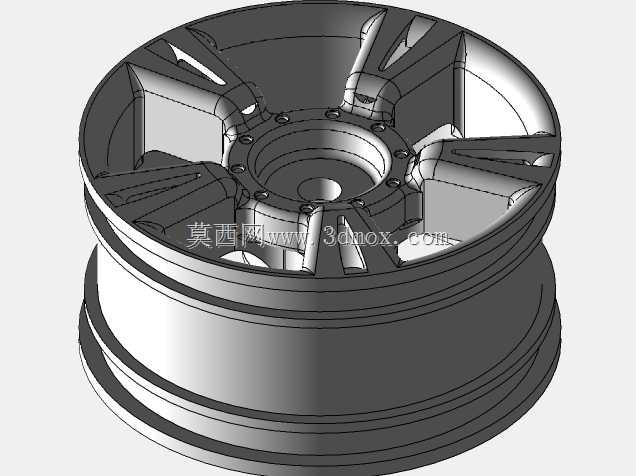

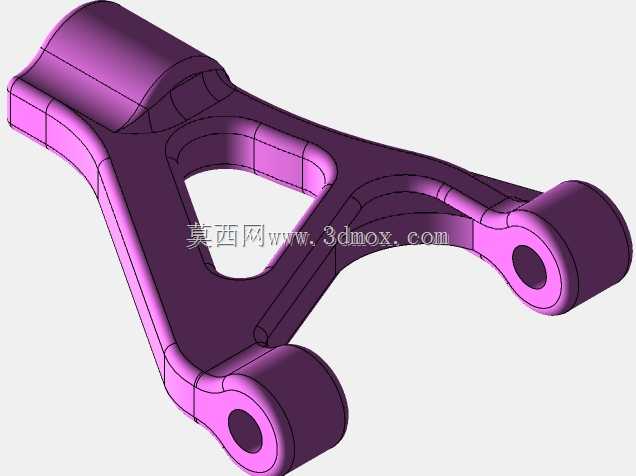

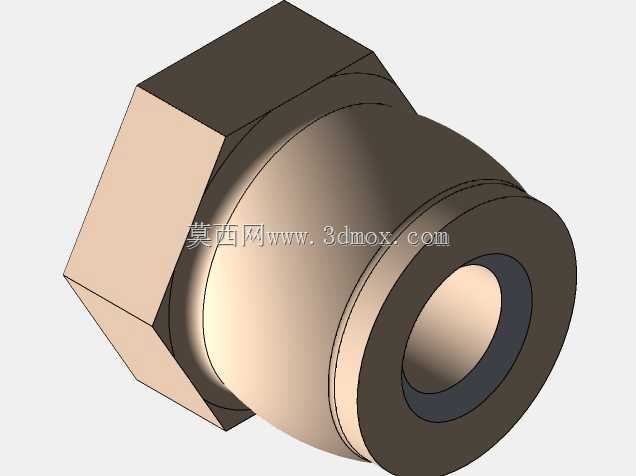

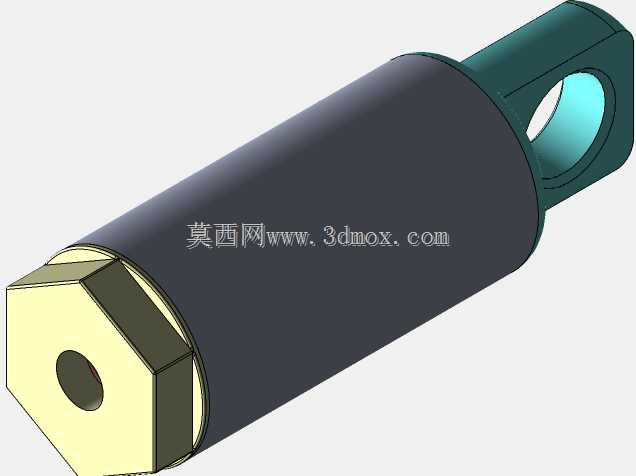

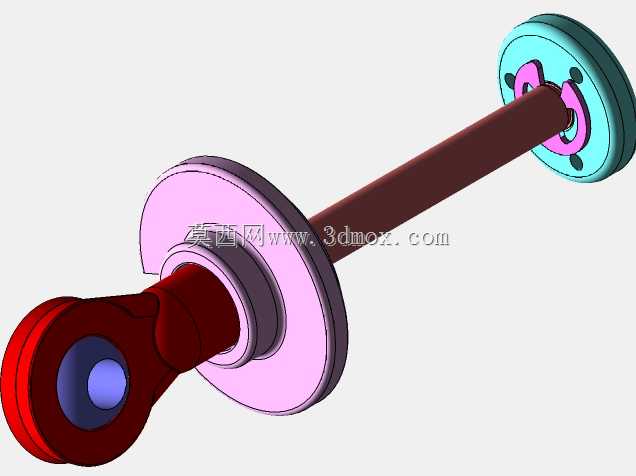

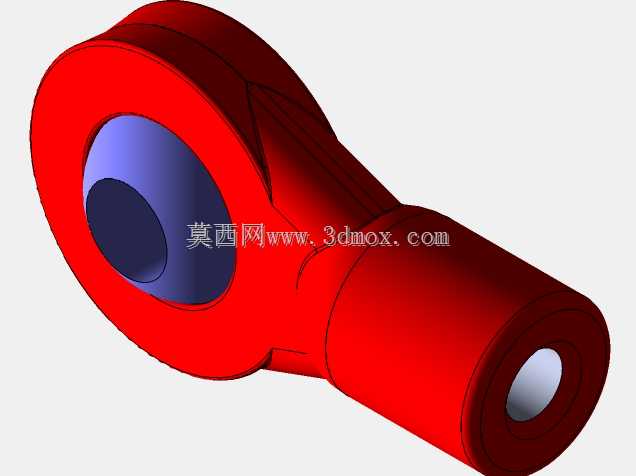

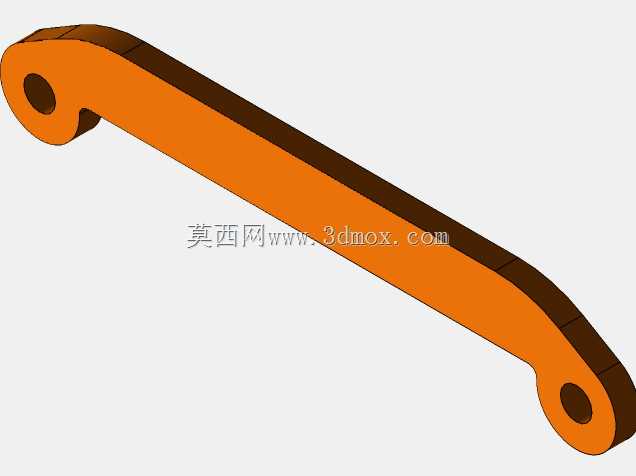

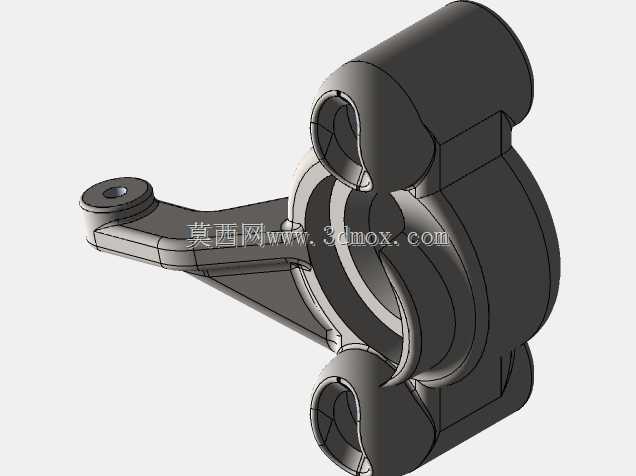

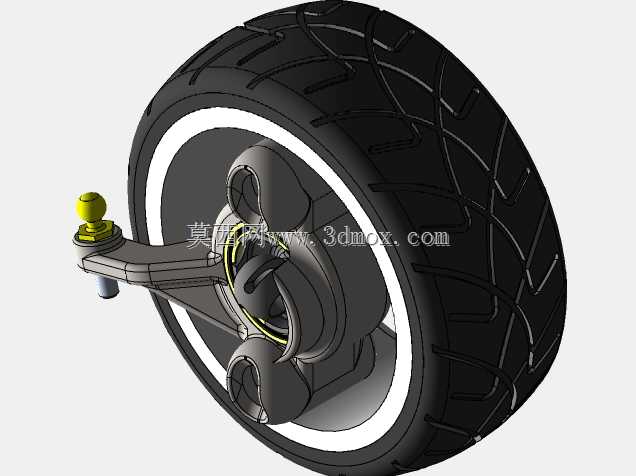

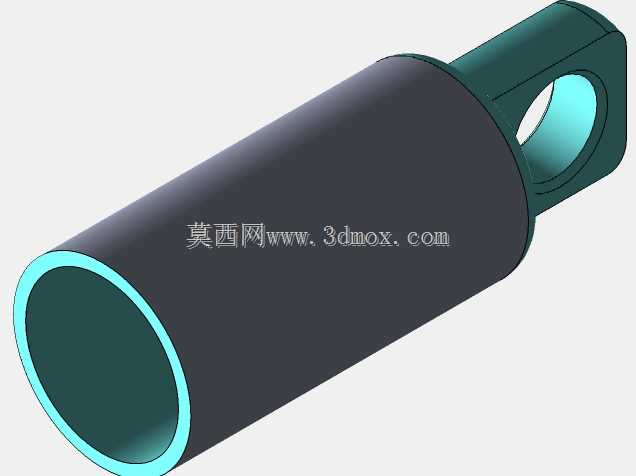

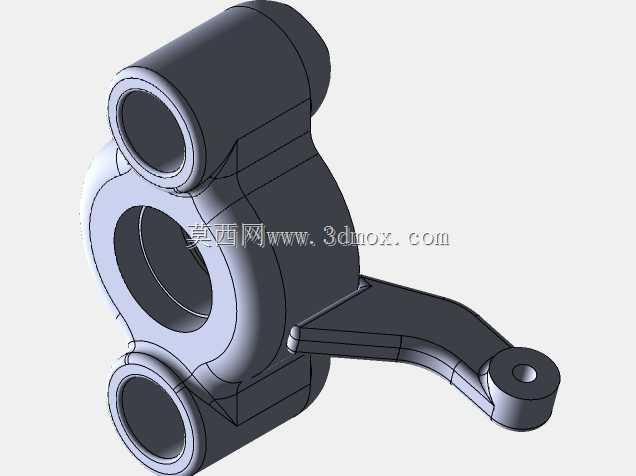

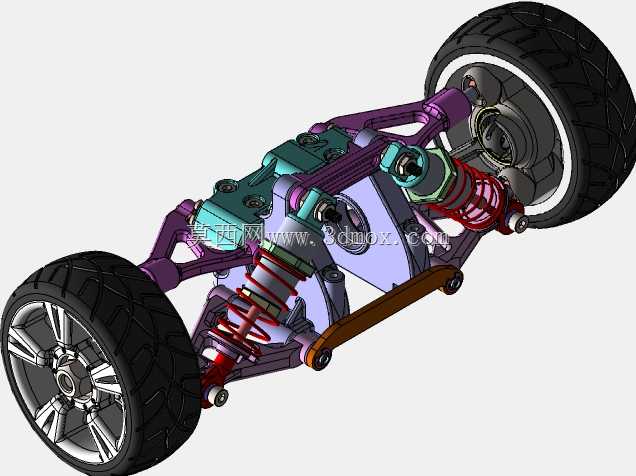

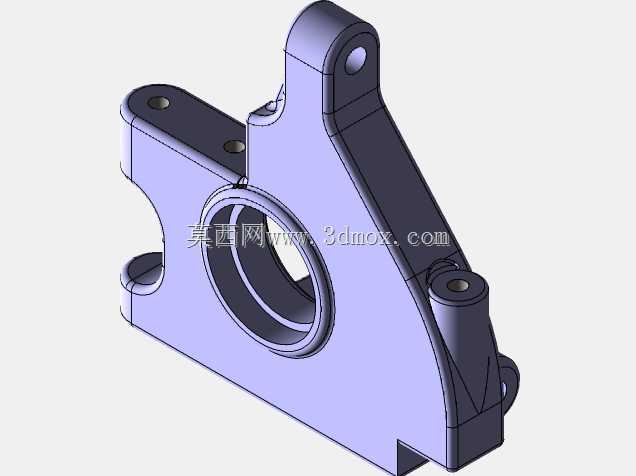

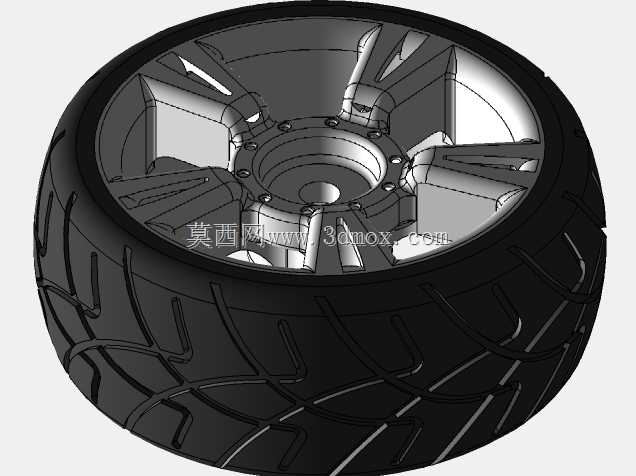

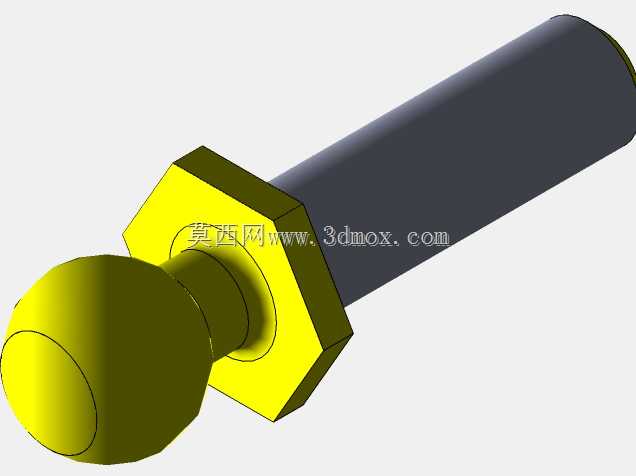

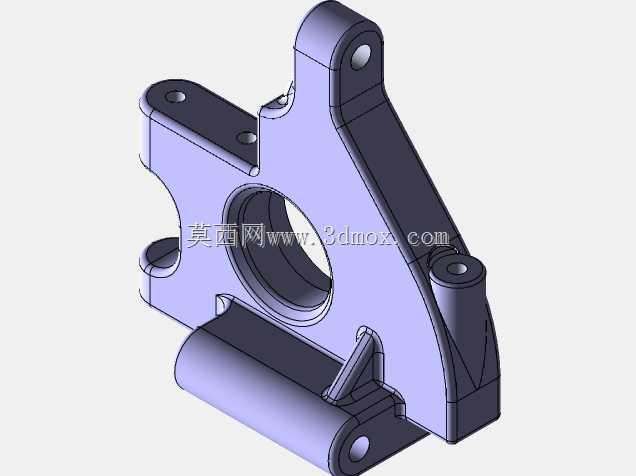

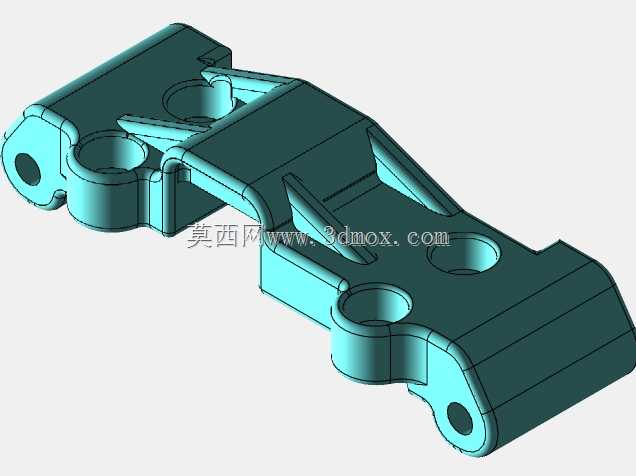

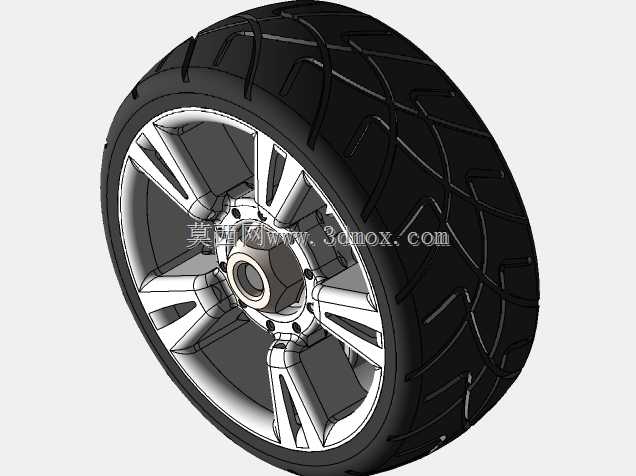

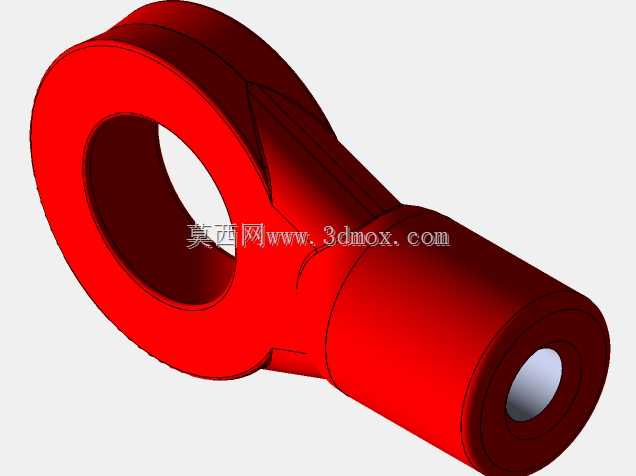

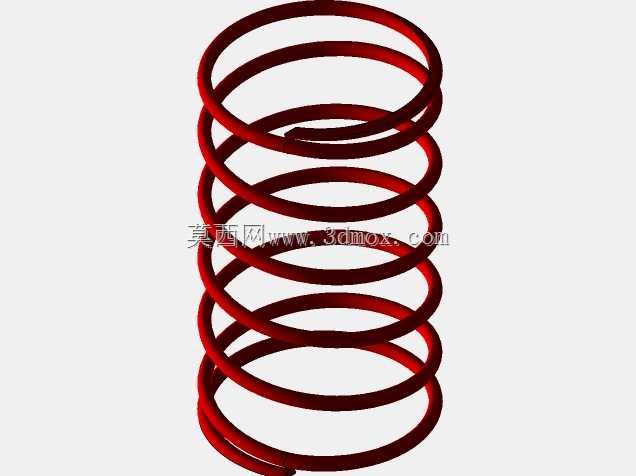

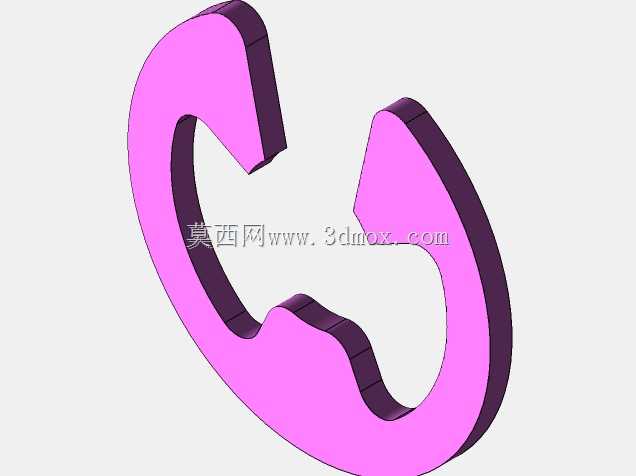

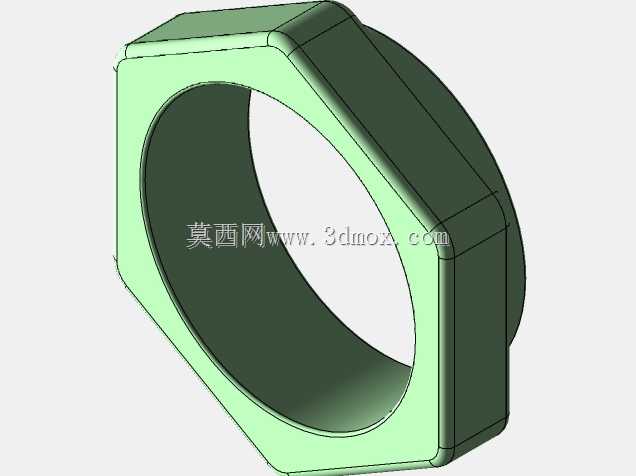

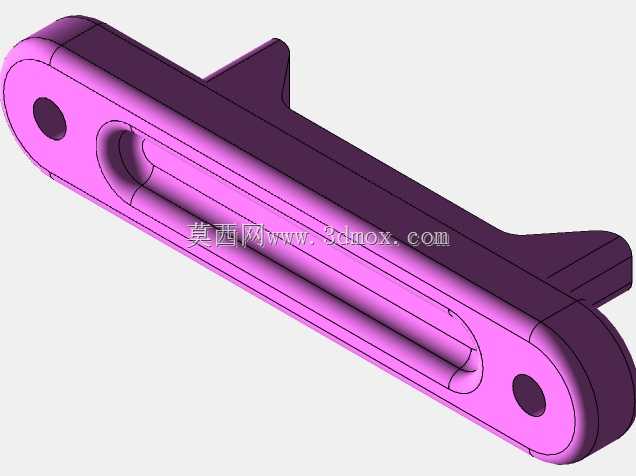

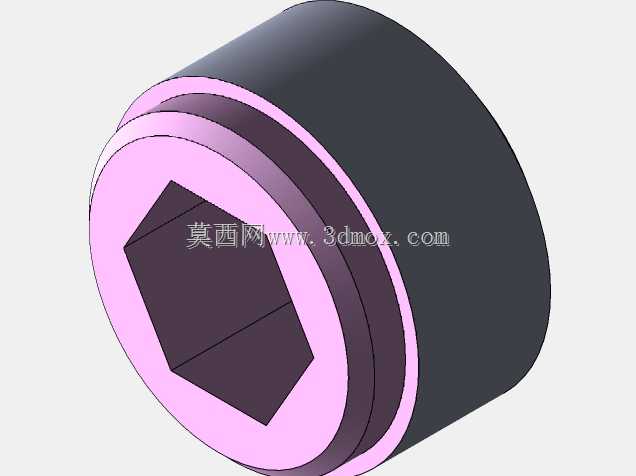

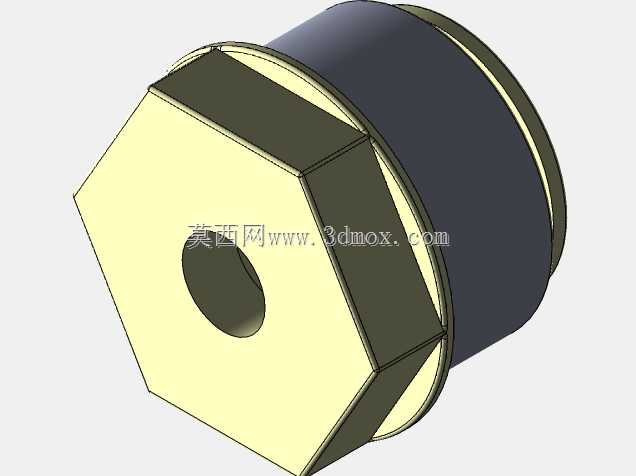

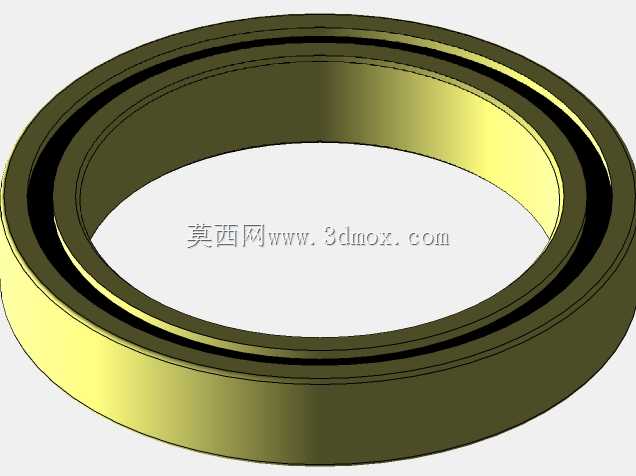

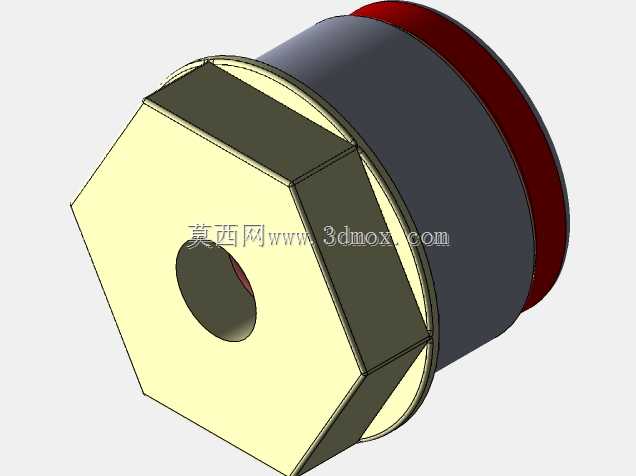

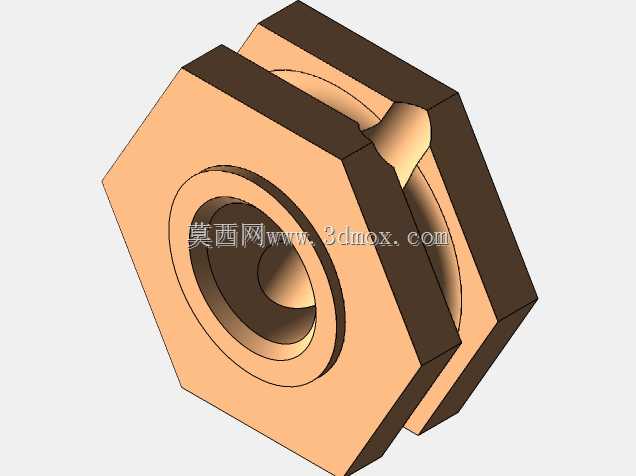

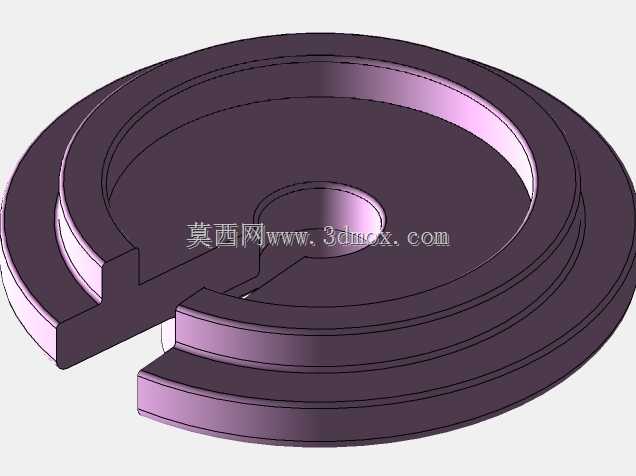

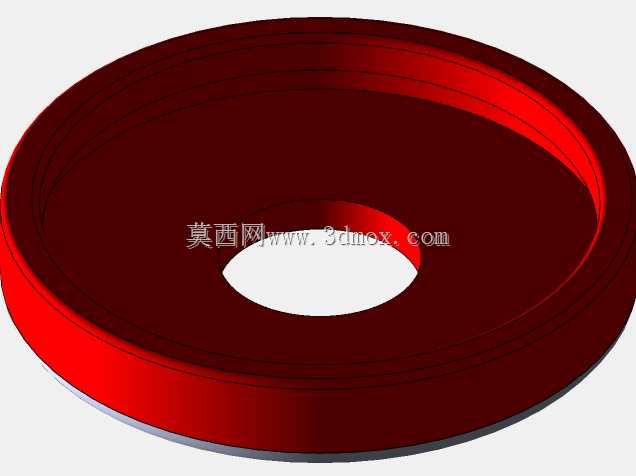

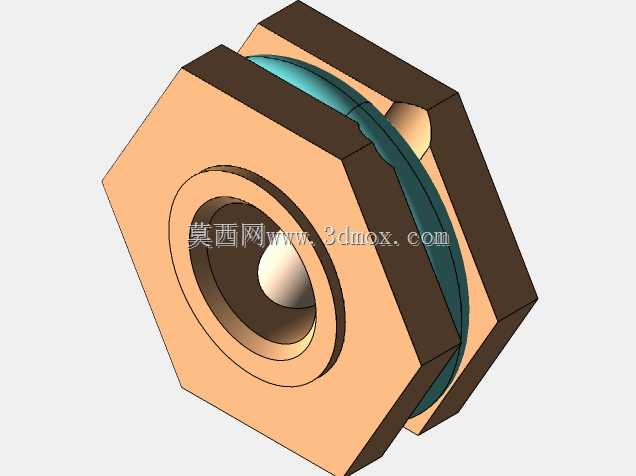

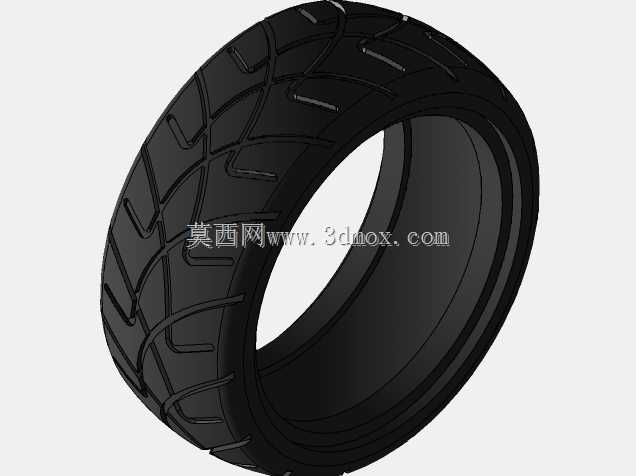

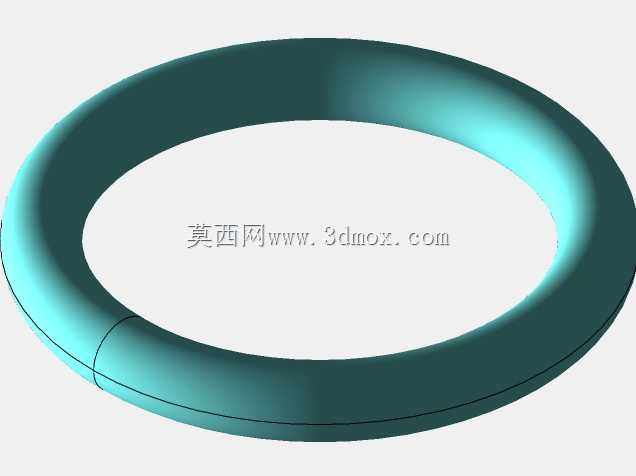

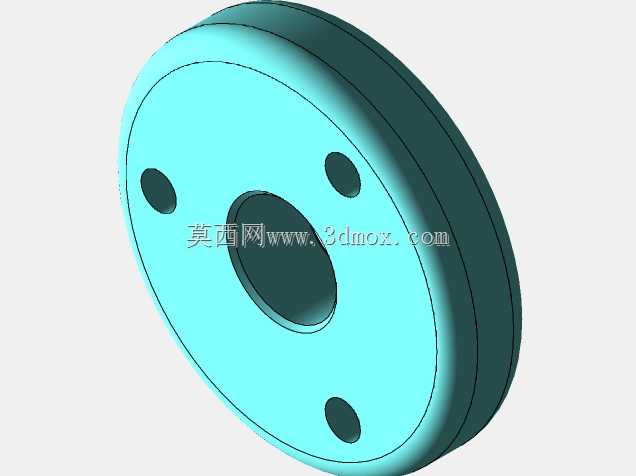

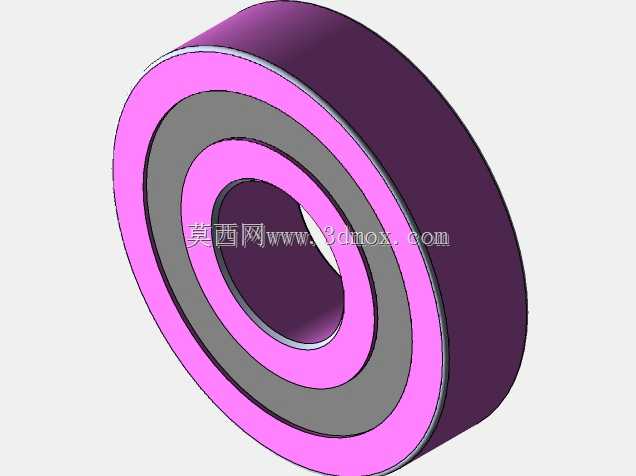

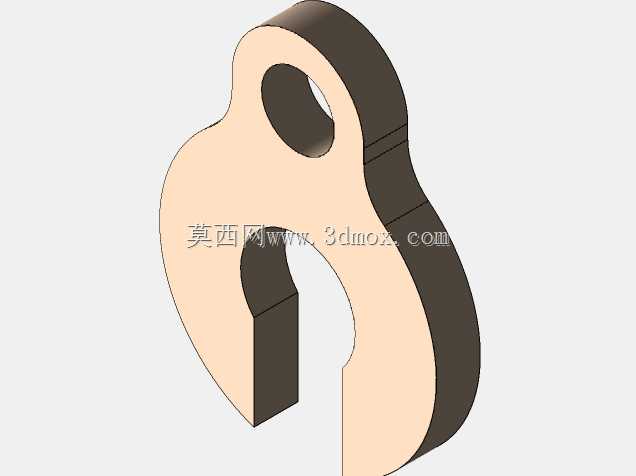

这套双横臂独立悬架结构，主要适配乘用车辆、小型竞速车辆的前轮悬挂布局，在民用改装车、场地赛车以及小型电动代步车的底盘开发场景中应用广泛，核心作用是承接车轮与车架之间的力传递，过滤路面颠簸带来的冲击，同时在车轮上下跳动过程中精准约束轮端定位参数变化，保障轮胎与地面的贴合度，提升车辆行驶的操控稳定性与乘坐舒适性。从结构设计逻辑来看，上下两根横置叉臂构成了轮端的主要导向约束，每个叉臂在车架侧设置两个铰接安装点，转向节侧通过球铰与叉臂端部连接，这种双支点的约束形式，能在悬架压缩、拉伸行程中，将车轮的外倾角变化控制在设计阈值内，避免轮胎出现偏磨，同时配合螺旋弹簧与筒式减震器的同轴布置，将减震器上端固定在车架承载位、下端连接在下叉臂的安装支座上，可最大化利用轮拱内部的布置空间，避免减震器行程与转向拉杆、传动半轴出现运动干涉。设计过程中需要重点校核安装边界尺寸：轮端适配常规15-17英寸轮毂的安装孔位，轮距适配范围在1400mm-1600mm区间，叉臂铰接点的位置经过运动学仿真优化，确保车轮上跳80mm、下跳50mm的全行程内，主销后倾角变化不超过1.2度，前束值波动控制在0.3度以内，转向过程中左右轮的转角差符合阿克曼几何特性，减少转向时的轮胎滑动损耗。差速器安装位集成在悬架内侧的承载支架上，传动半轴通过等速万向节连接轮端轮毂单元，可适配前驱或四驱车型的动力传输需求，支架上预留的安装孔位可根据不同车型的车架宽度进行适配调整，叉臂本体采用镂空式结构设计，在保证结构强度满足1.5g侧向加速度载荷要求的前提下，尽可能降低簧下质量，提升悬架的响应速度。整套结构的铰接点均采用衬套或球铰连接，可根据使用场景调整衬套刚度，兼顾日常行驶的滤震需求与激烈驾驶时的侧向支撑性，减震器弹簧的刚度匹配经过载荷计算，可承载单侧350kg-450kg的簧上质量，避免车辆满载时悬架出现触底风险。
