多色塑封可调微调电容器三维结构

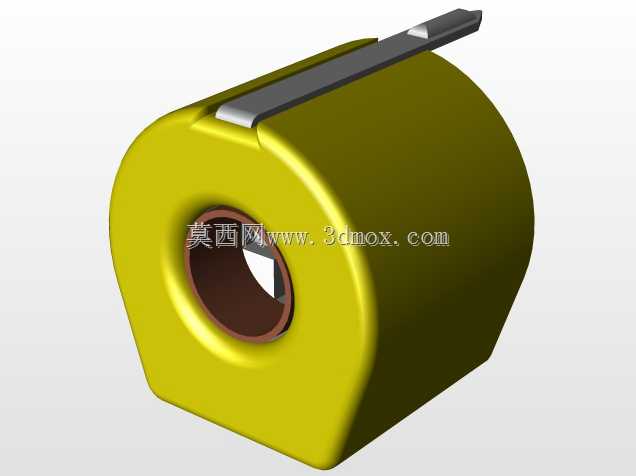

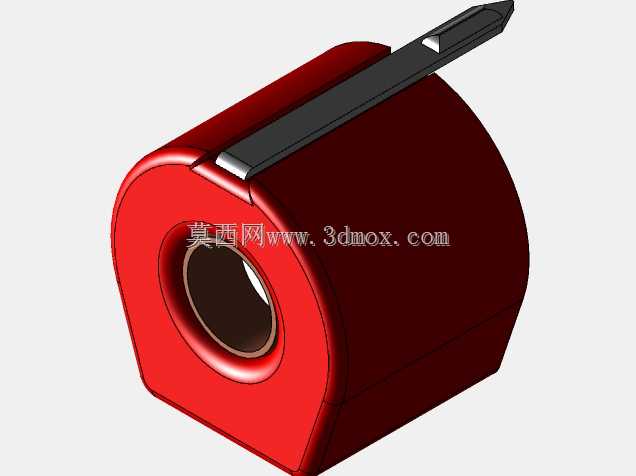

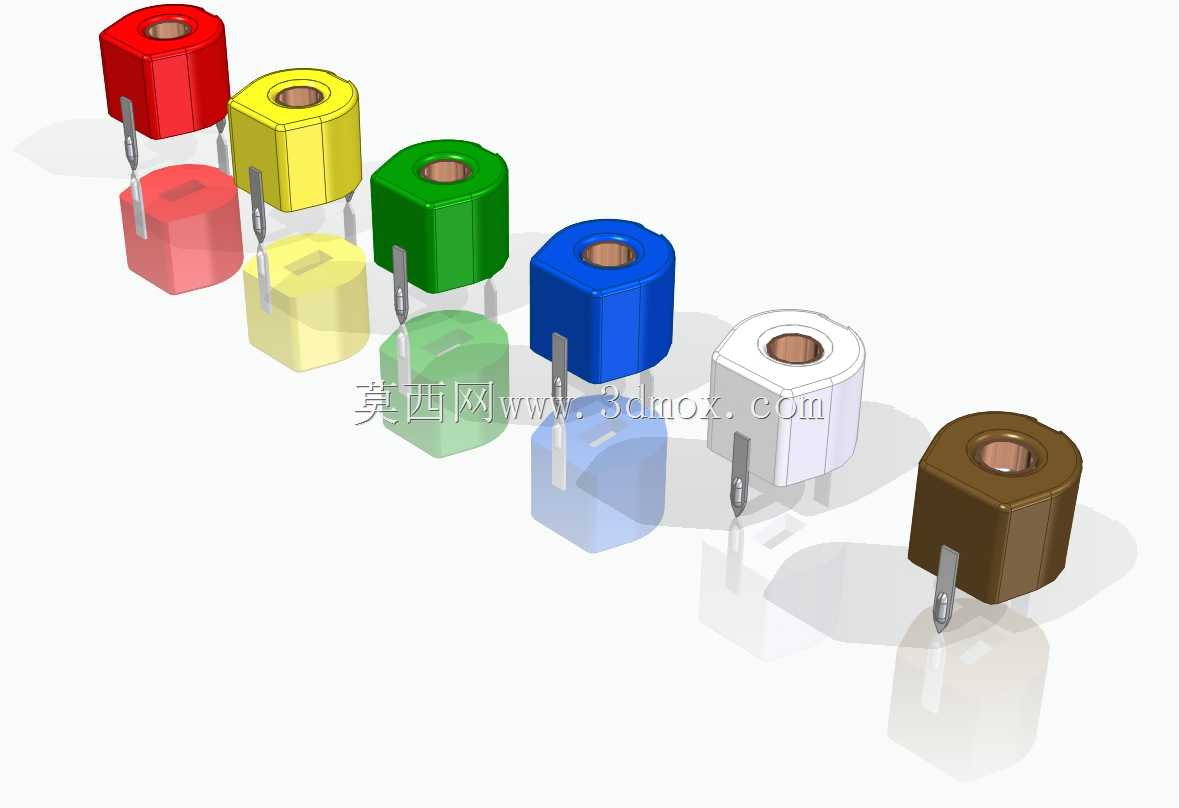

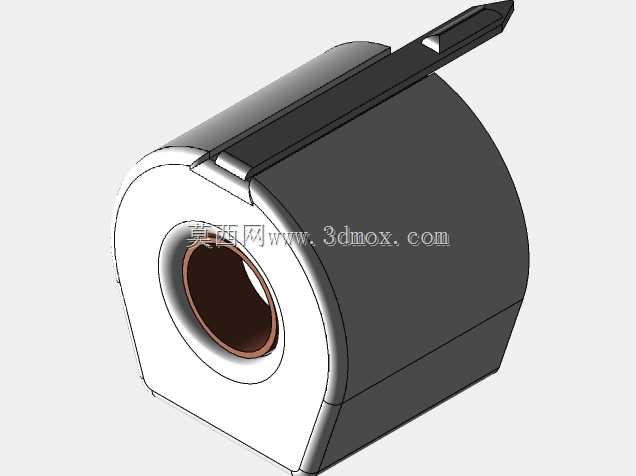

这类微调电容器多用于小信号回路的容量校准场景，常见于消费类电子射频模块、老式收音机调谐回路、小型信号发射装置的匹配电路中，用来补偿电路中固定电容的容量偏差，或是在设备调试阶段完成谐振点的精准校准，日常运行中不需要频繁调节，仅在产线调试、售后维修校准阶段通过顶部的一字槽调整内部动片与定片的重合面积，实现pF级的小范围容量微调。从结构设计来看，这款电容采用直插双引脚布局，引脚采用镀锡铜材，兼顾焊接浸润性与结构强度，引脚间距符合常规通孔插装的通用规范，适配0.8mm厚度的常规PCB板安装，插装后引脚露出板面的长度控制在1.2-1.5mm区间，满足波峰焊、手工焊的工艺要求，不会出现引脚过短焊接不牢、过长导致相邻元件短路的问题。主体外壳采用阻燃PBT塑封结构，不同配色的外壳对应不同的标称容量档位，方便产线装配时快速识别选型，避免混料错装，外壳顶部预留的一字调节槽与内部动片转轴同轴，调节时的扭矩控制在0.05-0.15N·m，既保证调节时的阻尼手感，又能避免扭矩过大损坏内部介质片。设计阶段优先考虑了批量装配的兼容性，主体外形为带圆角的六棱柱结构，最大外轮廓直径控制在6mm，本体高度不含引脚为8mm，安装后在PCB板上占用的投影面积不足40平方毫米，适合高密度排布的小型电路板使用，外壳底部做了1mm高度的凸台，插装时外壳与PCB板面预留足够间隙，避免焊接时助焊剂残留渗入电容内部影响调节精度，同时也能减少焊接热量直接传导到电容内部，降低高温对介质片性能的影响。内部的动片与定片采用高稳定度的铜基镀银材质，介质片选用高频损耗极低的有机薄膜，保证在高频信号回路中工作时的Q值符合设计要求，长期使用后容量漂移量控制在标称值的±3%以内，满足民用电子设备的长期稳定性要求。引脚与内部电极的连接采用压接加点焊的双重固定结构，避免受外力拉扯引脚时出现内部电极松脱、接触不良的问题，塑封外壳的合模线做了打磨处理，没有明显的飞边毛刺，不会在自动化插装时卡滞供料料道，适配高速贴插设备的批量生产需求。
