推拉式线性电磁阀结构设计方案

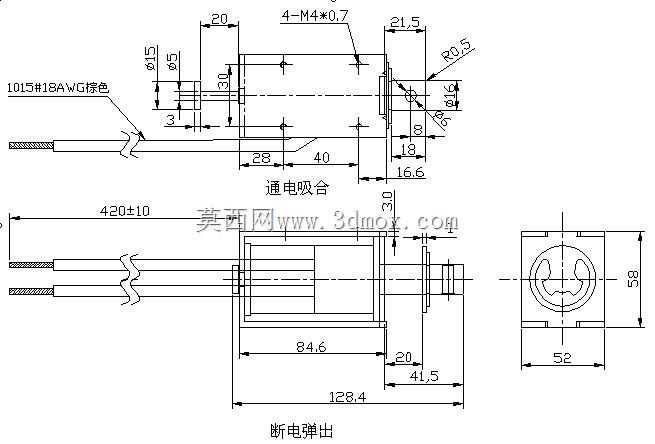

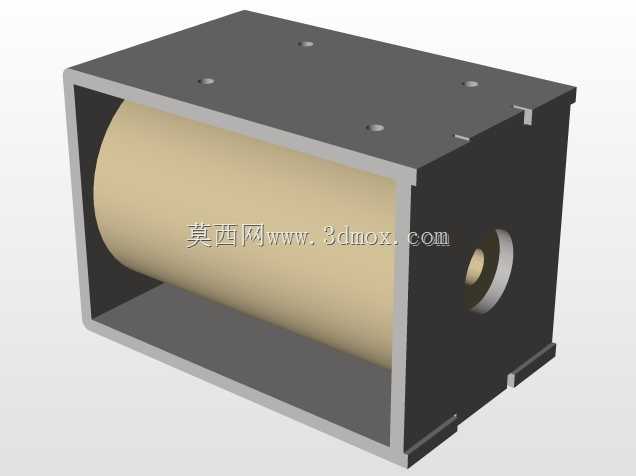

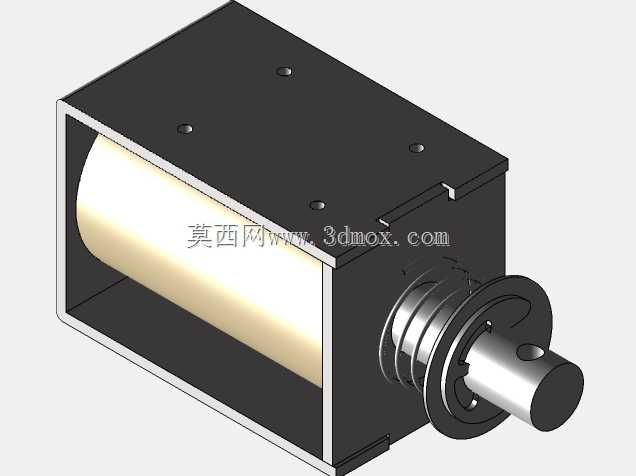

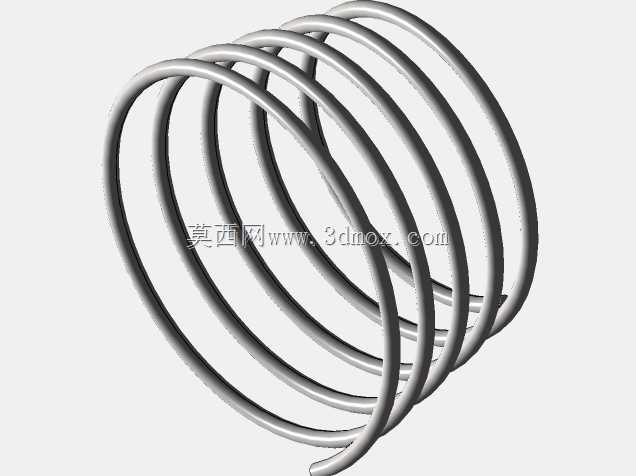

这款推拉式线性电磁阀是自动化执行回路里常用的直动式电磁执行元件，在轻工自动化生产线、小型物料分拣机构、测试治具、门禁锁控系统、小型医疗器械的动作执行端都有广泛应用，核心作用是通过电磁感应产生的轴向推力或拉力，完成直线往复的驱动动作，替代小型气缸在无气源、需要快速响应、安装空间紧凑的场景下实现点位动作输出。从结构设计来看，这款产品采用框架式方形外壳结构，外壳采用导磁钢材冲压拼接成型，既作为磁路的导磁载体构成闭合磁回路，也作为内部线圈、动铁芯的防护壳体，外壳顶面预留的多个安装沉孔，可直接通过螺栓将阀体固定在设备安装板上，安装时不需要额外设计定制安装支架，能有效缩减设备整体的装配空间。前端的输出轴采用耐磨不锈钢材质加工，轴端预留的横向销孔可用于连接被驱动的负载摆杆、推块、锁舌等零件，前端的法兰安装盘可实现嵌入式安装，适配面板式装配的场景需求。内部的线圈绕组采用耐高温漆包线分层绕制，骨架采用耐高温绝缘材质，动铁芯与静铁芯的配合面做了精密磨削处理，减少动作过程中的卡滞风险，同时在铁芯端部设置有缓冲结构，降低吸合瞬间的冲击噪音与结构磨损。设计过程中重点考量了磁路的闭合效率，通过外壳与前后端盖的导磁结构设计，减少漏磁损耗，在同等线圈功率下能输出更大的轴向推拉力，同时控制阀体的整体外形尺寸，让整体结构更紧凑。安装边界上，方形外壳的侧边可适配侧装固定，前端法兰可适配前装固定，两种安装方式可根据设备的布局空间灵活选择，输出轴的行程控制在常用的短行程区间，适配绝大多数需要短距离直线推拉动作的工位需求，动作响应速度快，通电即可完成动作输出，断电后依靠内部复位弹簧实现自动复位，不需要额外配置复位驱动结构，接线简单，可直接适配PLC的开关量输出端口控制，不需要额外的驱动放大电路，在小型自动化设备的改型、非标治具的设计中，能大幅缩短设计周期，减少零件加工的工作量。
