抱箍式管道电加热器卡箍结构设计

这款卡箍式加热部件主要面向小口径工业管道、流体输送管路的伴热保温场景，常见于注塑机料筒前段、实验室流体管路、小型化工试验装置的温度维持环节，用来避免管路内流体因环境温度过低出现粘度升高、凝结堵塞的问题，相比缠绕式加热带，这种卡箍结构的接触贴合度更好，热传导效率更高，也不会出现长期使用后加热带移位、松脱的问题。

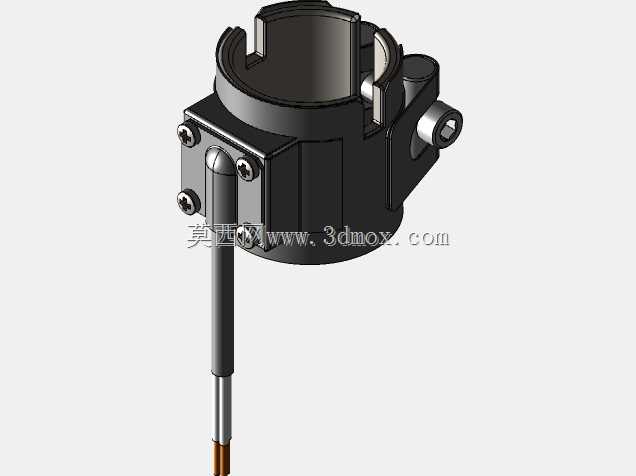

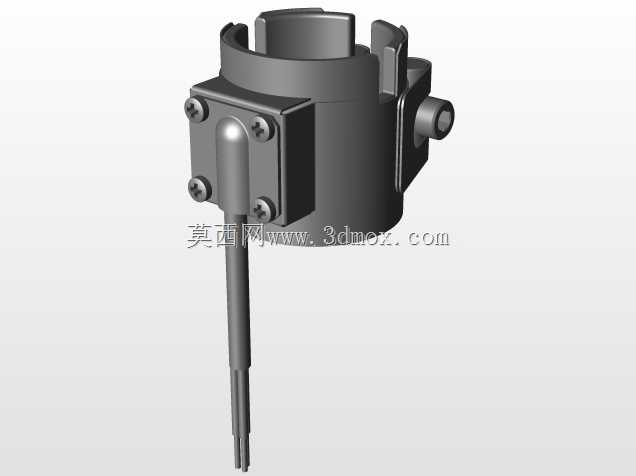

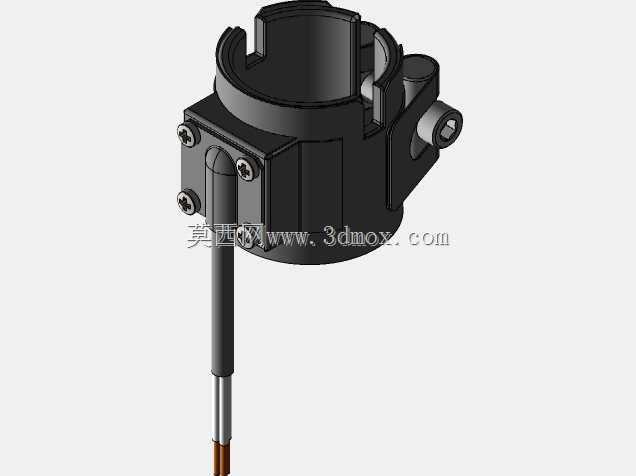

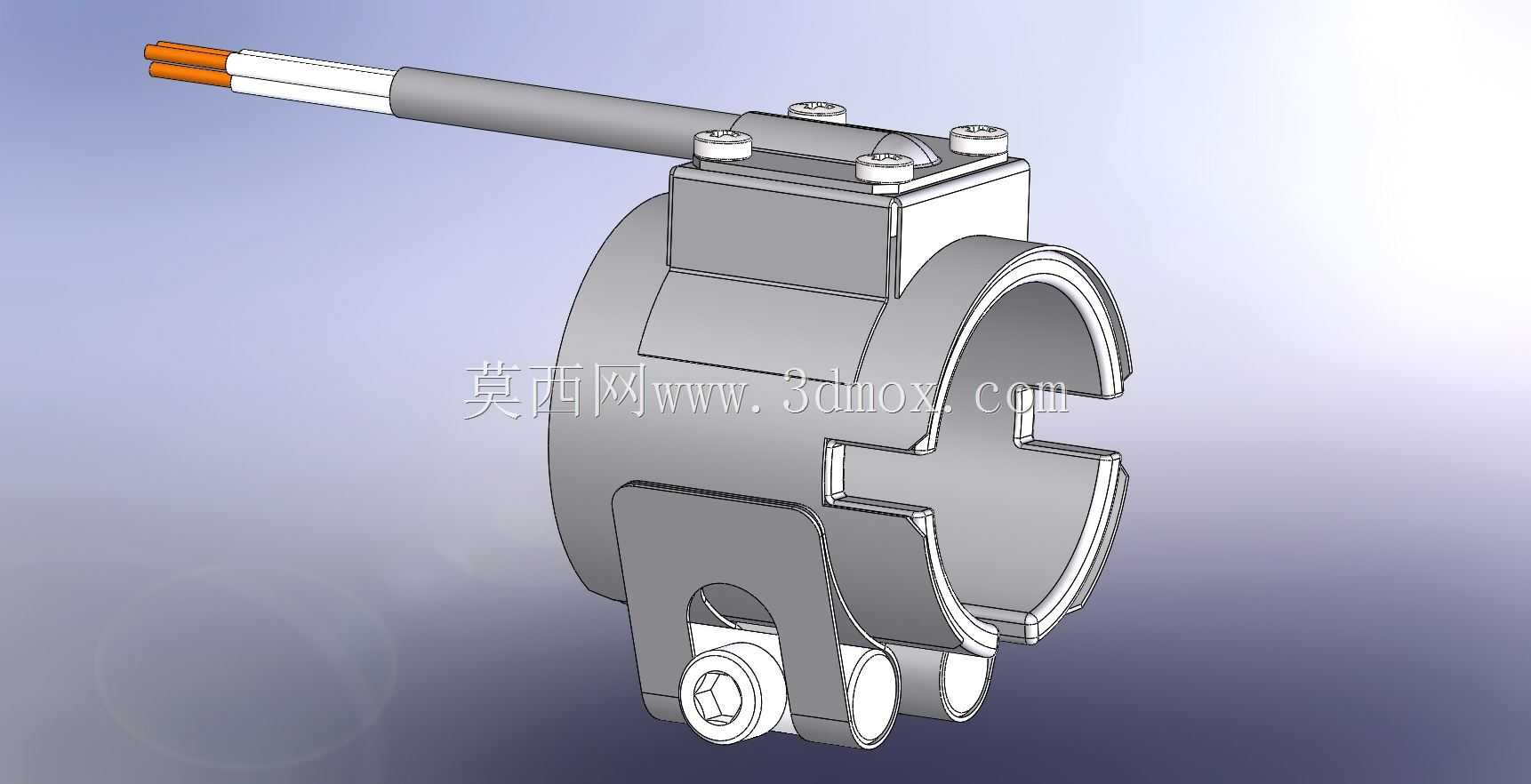

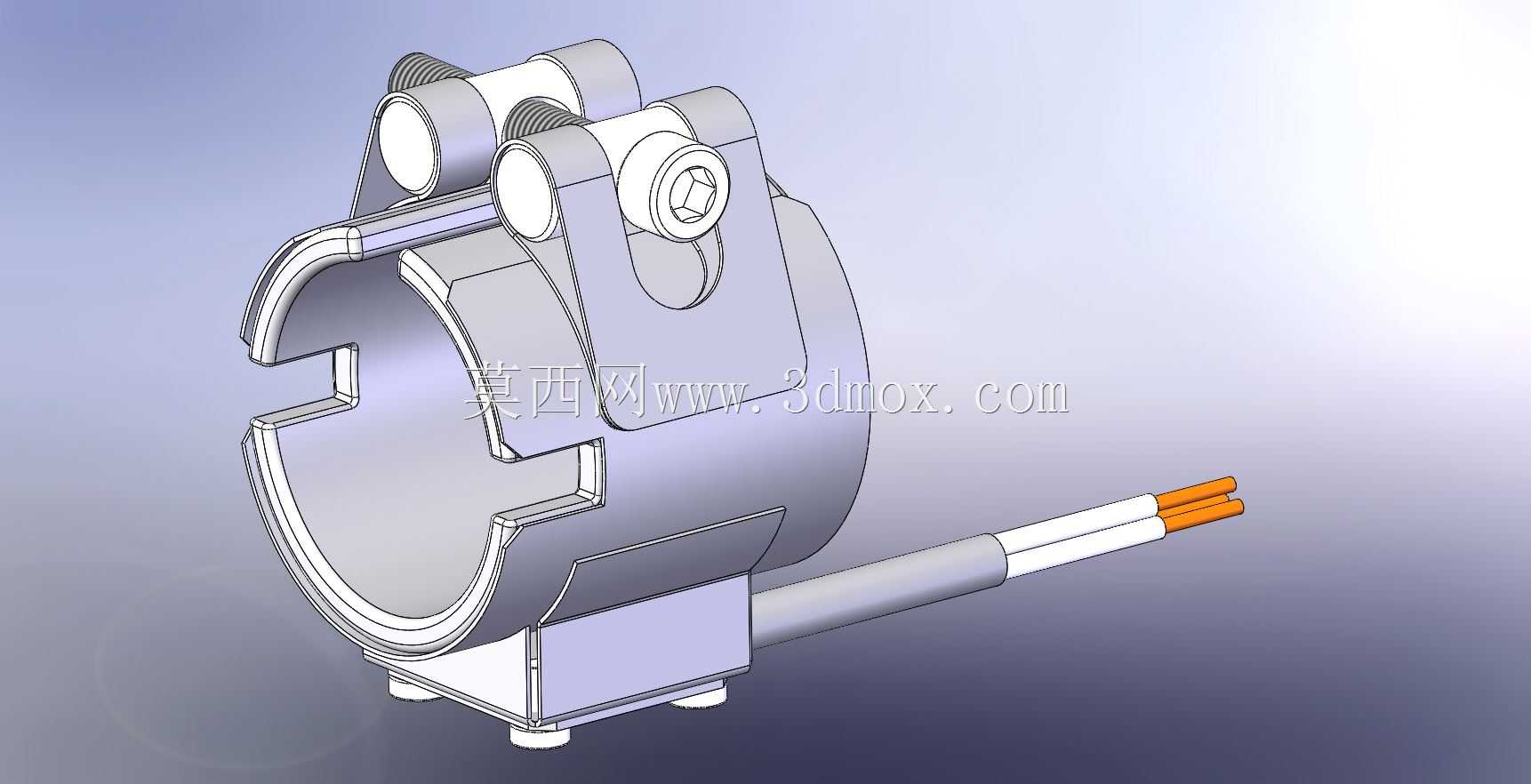

从结构设计来看，整体采用对开式抱箍结构，开合侧采用快拆螺栓锁紧，安装时不需要拆卸管路两端的设备，直接卡装在目标管段外壁即可完成固定，另一侧的铰接结构保证两个半环不会分离，现场拆装单人即可操作，不需要额外的工装辅助。加热元件的出线端做了一体式接线盒防护，接线端子完全封闭在金属壳体内，顶部用四颗内六角螺丝固定盒盖，既可以避免车间内的粉尘、切削液溅入接线端造成短路，也能防止现场操作人员误碰带电部位，出线口采用密封结构，适配常规的护套电缆走线，电缆直接从接线盒侧方引出，不会和卡箍安装面产生干涉。

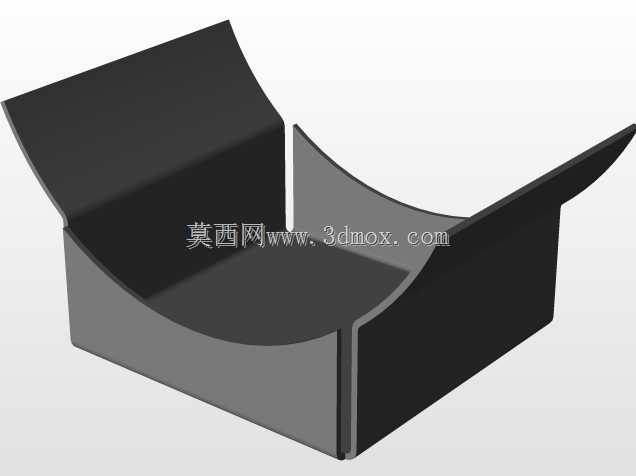

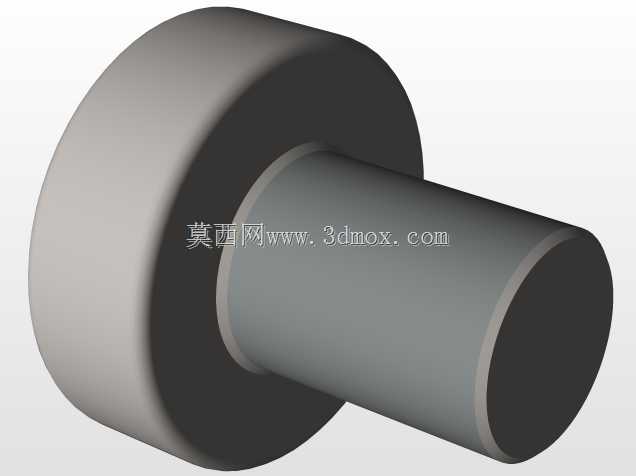

设计过程中优先考虑了安装适配性，卡箍的内圆弧面做了公差匹配，和标准外径的金属管贴合间隙控制在0.2mm以内，保证热传导的接触面足够，减少空气间隙造成的热损。卡箍本体采用导热性优良的金属材质作为基体，加热元件内嵌在基体内部，和基体完全贴合，热量可以均匀传导到被加热的管壁上，不会出现局部过热的问题。锁紧部位的螺栓采用标准内六角圆柱头螺钉，配套的铰接轴做了防脱处理，反复拆装也不会出现零件散落的情况。

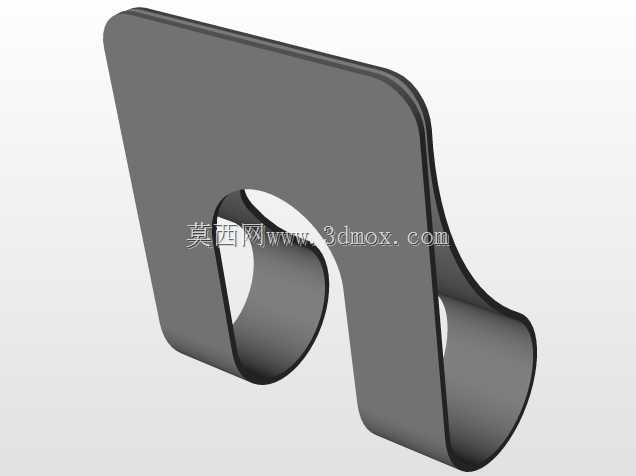

安装边界方面，卡箍的轴向宽度适配常规250W功率等级的加热需求，径向轮廓在锁紧后不会超出管外径过多，适合管路排布密集、安装空间狭小的场景，接线盒的凸起高度也做了控制，不会和相邻的管路、阀件产生安装干涉。卡箍下方的固定支架除了承担锁紧铰接的结构作用外，也可以作为辅助固定点，在有振动的设备上可以额外加装固定螺丝，避免长期振动导致卡箍移位。参数上匹配230V供电规格，功率250W，适合小范围管段的温度维持，不需要额外配置大功率的温控回路，直接接入常规的工业控制回路即可使用，卡箍的开合角度足够覆盖常见的小口径管外径，安装时不需要刻意调整对中位置，扣合后拧紧锁紧螺栓即可保证贴合度。
