参数化拉伸弹簧结构设计

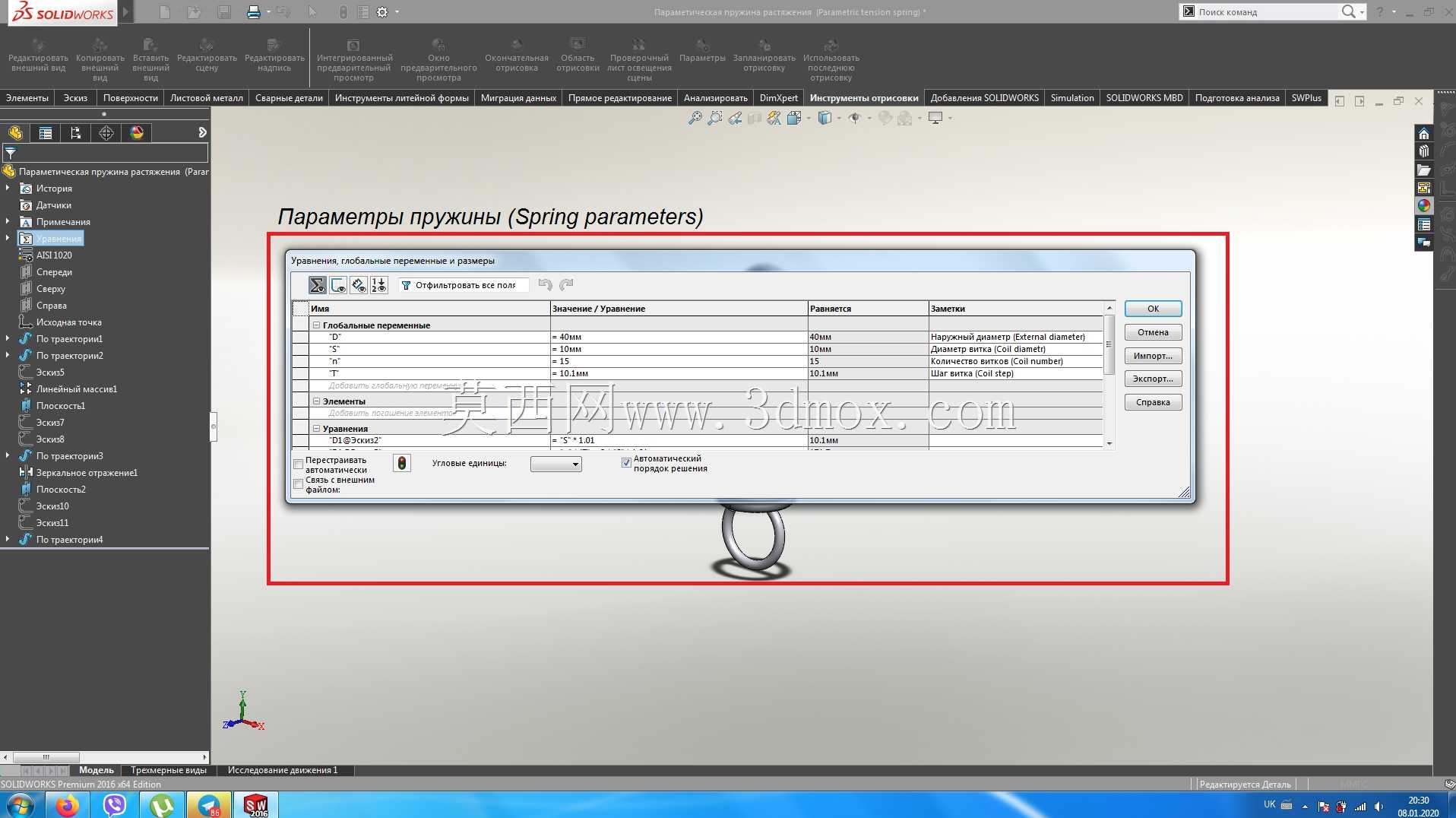

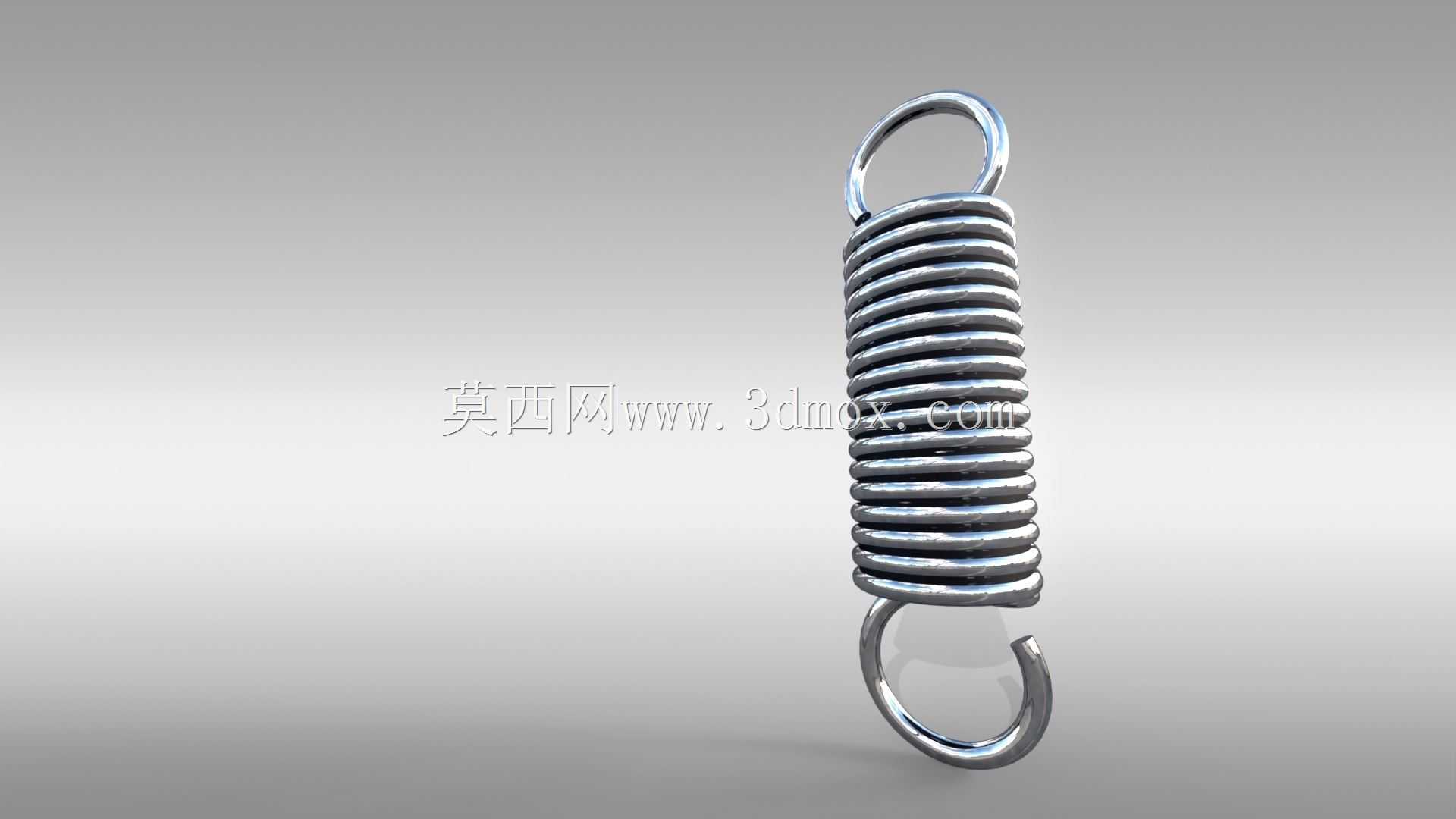

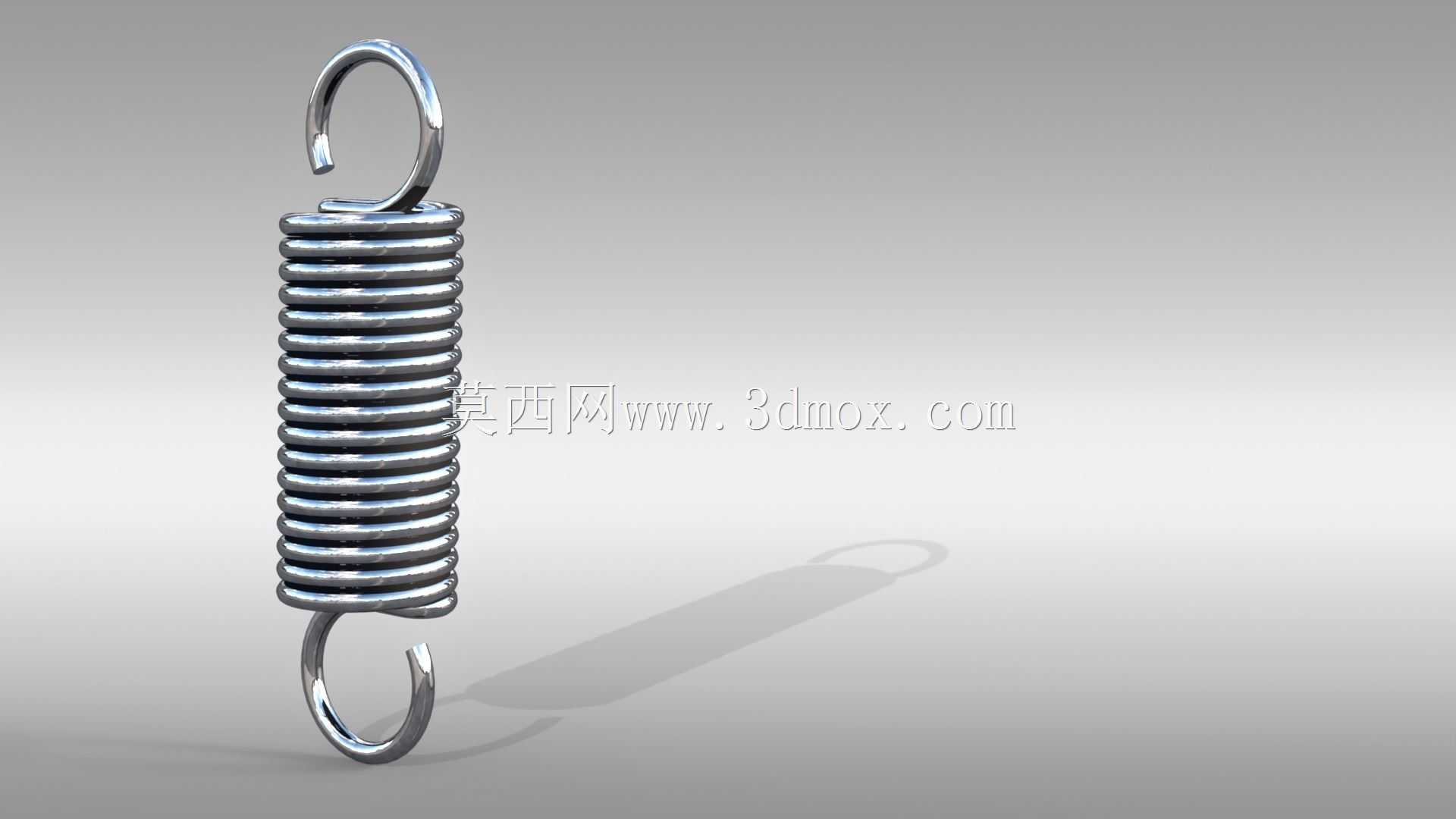

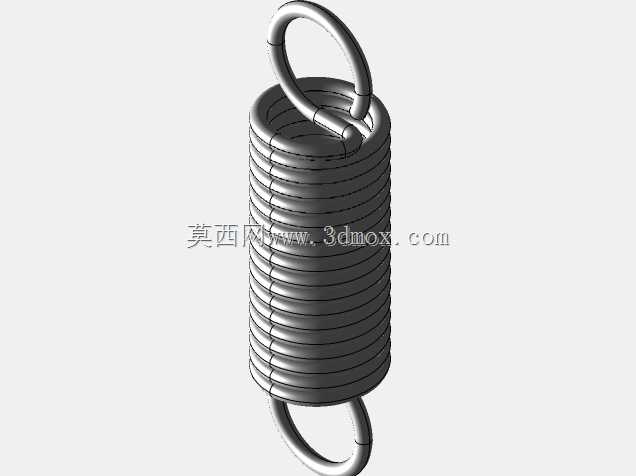

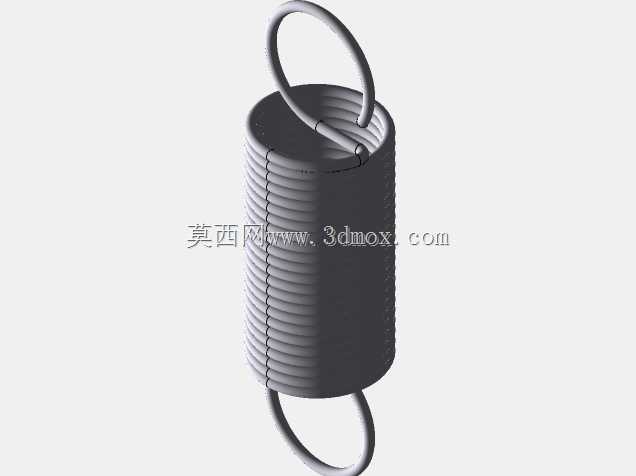

在各类机械结构的往复复位、张紧缓冲、载荷传递场景中，拉伸弹簧是应用频次极高的弹性基础元件，小到家电内部的复位机构，大到工程机械的张紧装置、自动化产线的缓冲结构，都能见到这类两端带挂钩的螺旋弹簧身影。这款参数化设计的拉伸弹簧，核心设计逻辑围绕可快速适配不同安装工况展开，建模阶段将弹簧线径、有效圈数、中径、两端挂钩的开口角度与弯折半径均设置为可驱动参数，设计人员无需从零开始绘制螺旋线与扫掠路径，仅需根据实际安装空间与载荷需求调整对应参数，即可快速生成符合工况的弹簧模型，大幅缩短非标设计阶段的零件建模周期。从实际安装适配角度看，弹簧两端的挂钩结构采用圆钢一体弯折成型，挂钩的圆弧过渡段做了应力释放的曲率优化，避免长期受拉工况下挂钩与簧身衔接位置出现应力集中断裂的问题，簧身的螺旋节距在自由状态下保持等距排布，相邻簧圈之间预留了合理的形变间隙，确保弹簧在额定拉伸行程内不会出现圈间碰磨，保障弹性系数的稳定性。在设备选型适配过程中，设计人员可先确认安装点位的两个挂接位置的中心距，结合所需的预紧拉力与工作行程，调整模型的自由长度、簧身直径参数，确保弹簧安装后不会与周边的结构件产生运动干涉，挂钩的挂接直径可根据现场使用的销轴、挂柱尺寸调整弯折半径，保证挂接后无旷量，避免设备运行过程中弹簧出现脱钩、异常晃动的问题。不同于普通定结构的弹簧模型，这款参数化模型的簧身两端并圈位置做了贴合处理，模拟实际弹簧生产过程中的并圈磨平工艺，让弹簧在受拉时受力传递更均匀，不会出现端部圈体受力偏移的情况，适配场景覆盖轻工设备的复位机构、输送线的张紧结构、健身器材的阻力部件、农机的张紧复位结构等多个领域，设计人员在做整机结构校验时，可直接将调整好参数的模型导入装配体，模拟弹簧在最大拉伸行程下的形变状态，校验周边结构的避让空间是否充足，提前规避装配后出现的运动干涉问题。
