M12规格高速钢螺纹切割板牙结构设计

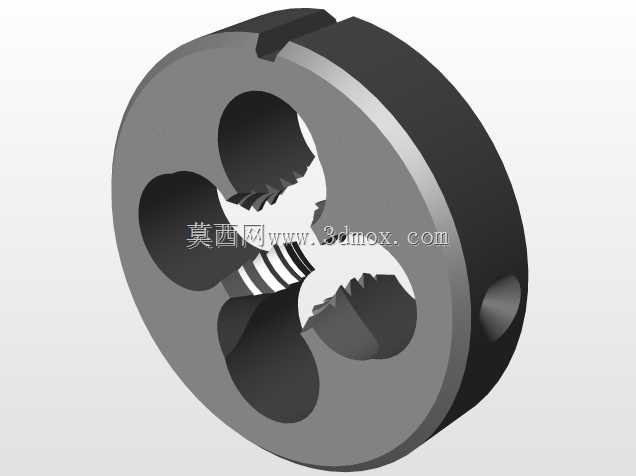

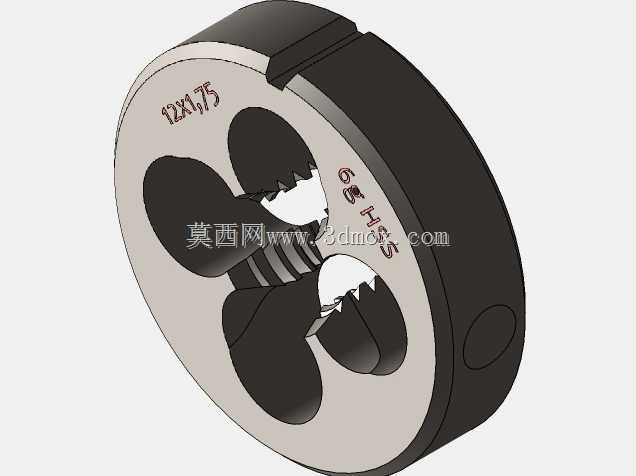

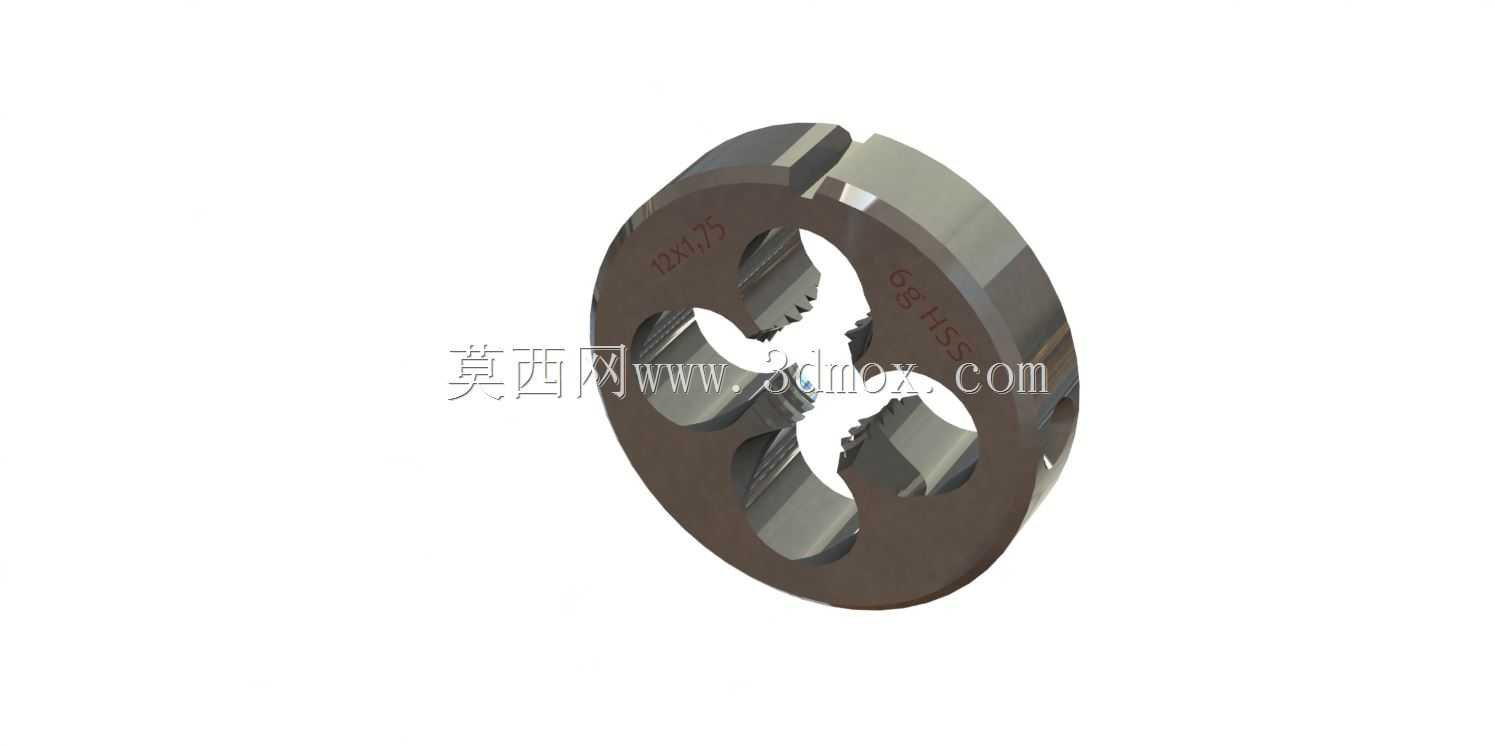

在小批量外螺纹加工、现场设备维修的螺纹修复场景里，这类圆形板牙是钳工、机修工位最常用的手用/机用螺纹加工刀具，相比车床逐刀车削螺纹的方式，板牙可以一次成型完成外螺纹的切削加工，不需要复杂的走刀参数调试，对操作工人的技能门槛要求更低，尤其适合没有螺纹加工专机的维修现场、零散配件加工场景使用。这款板牙适配M12公称直径、1.75mm螺距的普通公制外螺纹加工，精度等级对应6g公差带，采用高速钢材质制作，能够应对普通碳素钢、合金结构钢、有色金属等常见工程材料的螺纹切削作业，刃口部分经过热处理达到合适的硬度，保证切削过程中的耐磨性与刃口强度，避免加工中出现崩刃、过快磨损的问题。从结构设计来看，整体采用圆盘式外形，圆周上预留的卡槽是适配板牙架的装夹定位结构，使用时将板牙卡入对应规格的板牙架卡槽内，就可以通过转动板牙架带动板牙旋转进给，完成螺纹切削；端面上均匀分布的四个排屑孔，一方面是为了形成连续的切削刃口，另一方面可以容纳切削过程中产生的切屑，避免切屑堵塞在刃口区域刮伤已加工螺纹表面，同时也方便切削液进入切削区域，降低刃口工作温度、冲走细碎切屑。设计时特意简化了背面断屑器结构，更适配硬度不高、切屑成型连续的普通钢材加工场景，减少不必要的结构复杂度，降低刃磨维护的难度，日常使用中如果刃口出现轻微磨损，只需要用专用磨具修磨前端切削锥部分就可以恢复切削性能。安装使用时需要注意，板牙的切入端带有15到20度的切削锥角，初始进给时要保持板牙端面与工件轴线垂直，避免加工出的螺纹出现歪牙、乱牙的问题，加工过程中每转动1/2到1圈要适当反转板牙断屑，防止切屑挤死损坏刃口。整体外形的外径尺寸适配标准M12规格板牙的板牙架安装尺寸，不需要定制专用装夹工具，和现有常规工装完全兼容，不管是手持手动加工，还是装在钻床、套丝机上进行机动加工都可以适配，在设备维保、五金加工、小型机械装配等场景都有很高的使用频率，是外螺纹加工领域通用性极强的基础刀具。
