可参数化调整的压缩弹簧结构设计

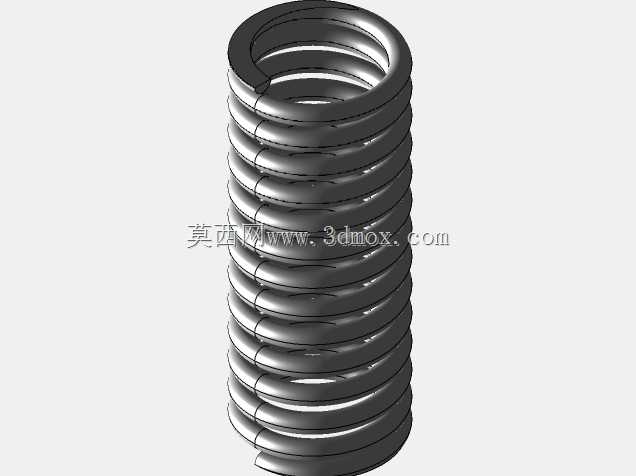

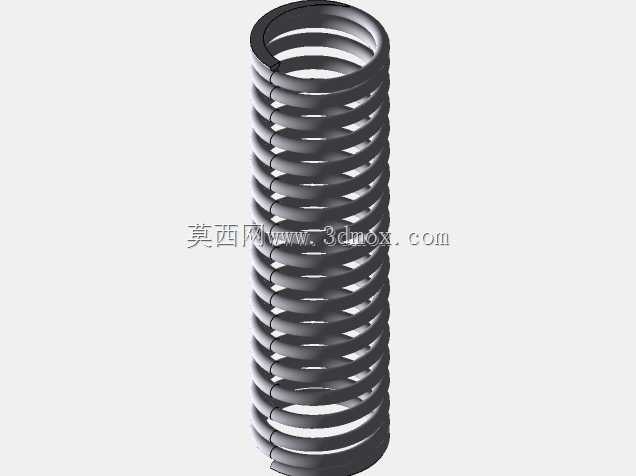

在各类机械设备的结构设计中，压缩弹簧是应用频次极高的弹性缓冲元件，小到消费电子的按键回弹结构，大到重型工程机械的减震悬挂系统、自动化产线的缓冲限位工位，都能见到这类零件的身影。做这类零件的三维建模时，很多新手容易直接画固定尺寸的螺旋实体，忽略实际生产选型中的参数调整需求，导致后续改型时需要完全重画，浪费大量设计时间。这个参数化的压缩弹簧模型，在建模初期就把核心设计变量做了关联约束，步长、弹簧中径、有效圈数、线径这些核心参数都可以直接通过修改参数值驱动模型更新，不需要逐段调整螺旋线的路径，不管是做小载荷的精密仪器弹簧，还是大承载的重型设备减震弹簧，都能快速调整出符合需求的结构形态。从实际安装适配的角度看，这类圆柱螺旋压缩弹簧的安装边界需要重点关注两个核心尺寸，一个是自由状态下的总长度，另一个是压并状态下的最小高度，这两个尺寸直接决定了弹簧安装位的预留空间是否合理，很多现场装配出现的弹簧卡滞、预压量不足导致的缓冲失效问题，本质都是设计阶段没有核对好压并高度与安装腔深度的匹配关系。建模时特意保留了两端的磨平结构特征，这也是实际生产中压缩弹簧的常见工艺要求，两端磨平后的支撑圈可以保证弹簧受压时不会出现侧向偏移，避免工作过程中出现偏磨、弹力方向偏移的问题。在功能特性层面，压缩弹簧的核心作用是承受轴向压力，通过形变储存能量，实现缓冲、复位、储能、测力等不同功能，比如在阀门结构里提供密封预紧力，在夹具结构里提供持续的夹紧力，在减震结构里吸收冲击能量，不同应用场景下对弹簧的刚度要求差异很大，参数化模型可以通过调整线径、中径、有效圈数的组合，快速匹配不同的刚度需求，不需要反复验算后重新建模。做结构选型时还要注意，弹簧的旋向在部分安装场景下也有要求，比如嵌套安装的同心弹簧需要采用相反旋向避免卡滞，这个模型在参数设置里也预留了旋向调整的选项，可以快速切换左右旋向，适配不同的安装场景。
