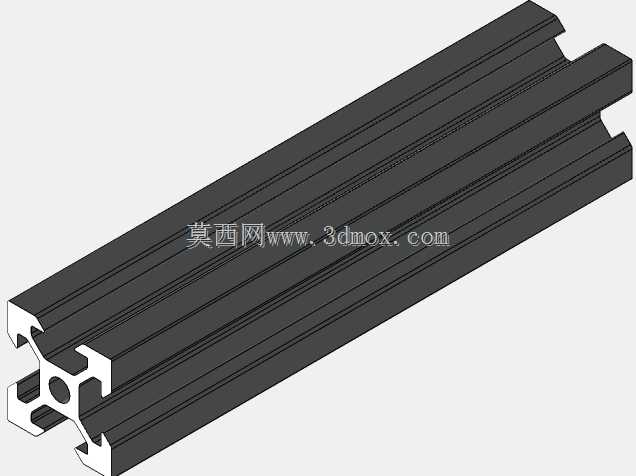

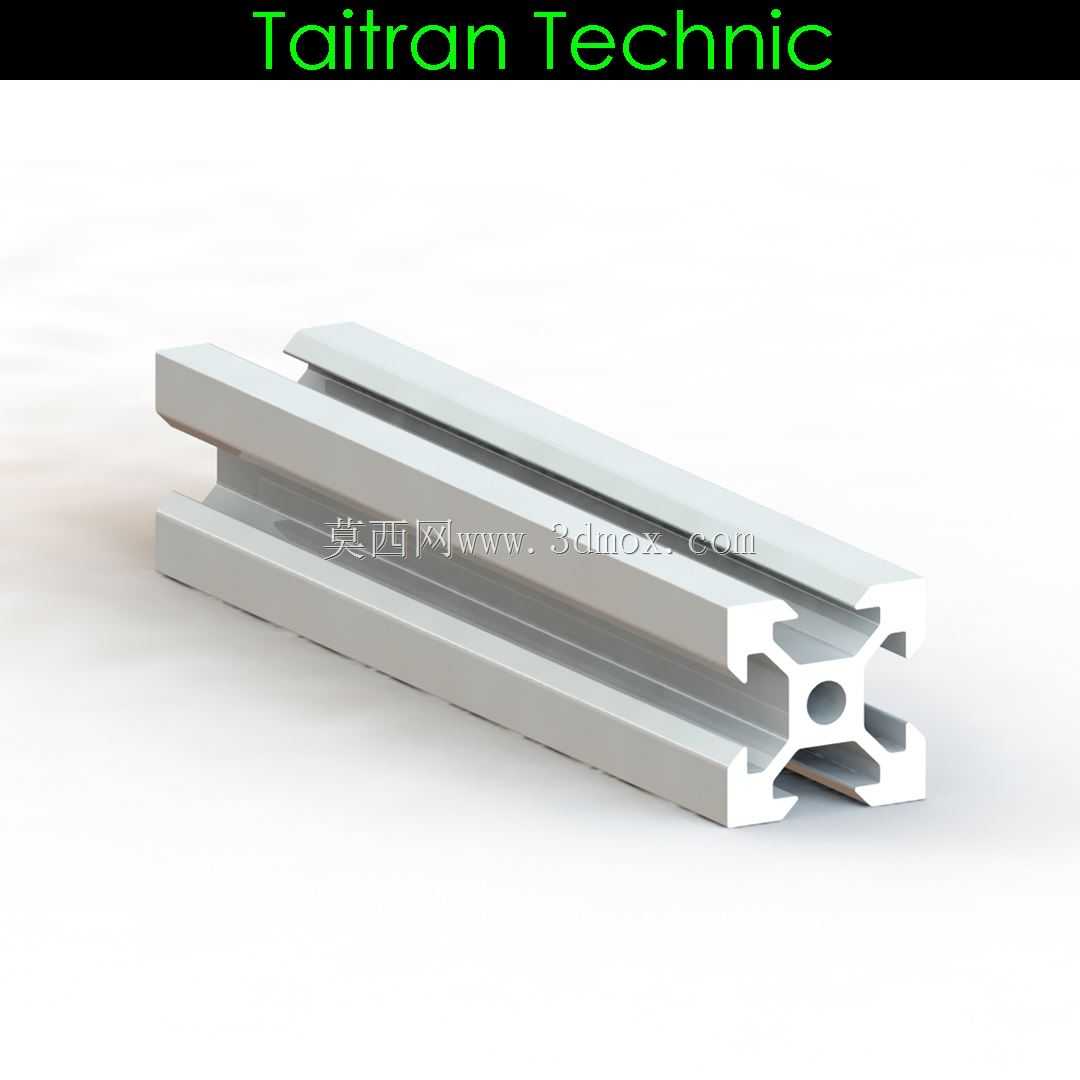

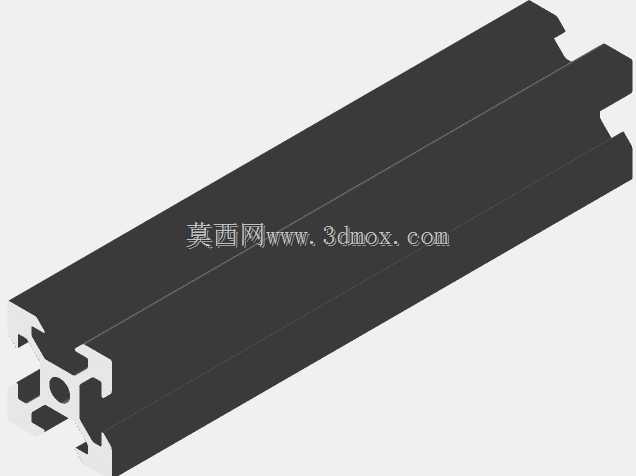

Taitran2020Vslot工业铝挤型材结构

这款2020规格Vslot铝型材，是桌面级小型加工设备搭建中出镜率极高的基础结构件，截面外轮廓尺寸严格控制在20mm×20mm，四面均开有标准V型导向槽，槽口尺寸经过精密挤压成型控制，可直接配合V型滚轮实现无额外导轨的线性滑动，省去了单独安装直线导轨的加工与装配工序，对于小行程的运动结构来说，能大幅压缩设备整体的空间占用与装配调试周期。从实际应用场景来看，这类型材最常被用于桌面级FDM3D打印机的框架搭建，不管是笛卡尔结构的XYZ轴运动支撑，还是CoreXY结构的外框承载，20mm的截面尺寸刚好能平衡结构刚性与整机重量，不会因为型材截面过大导致整机笨重，也不会因为截面过小出现打印过程中框架共振、层纹明显的问题。除了3D打印机之外，小型桌面CNC雕刻机、迷你激光切割机的框架也大量采用这款型材，尤其是针对加工行程在200mm以内的小型设备，单根型材的抗弯强度完全可以承受加工头的运动载荷与小幅切削振动，不需要额外加装加强筋就能保证加工过程中的结构稳定性。在设计思路上，这款型材采用了中心对称的截面结构，中心预留的通孔既可以作为穿线通道容纳设备的电机线、传感器线，让整机布线更整洁，也可以穿入T型螺母实现相邻型材的垂直连接，配合角码、端盖等标准配件，不需要复杂的机加工，只需要按照设计长度切割型材，就能快速搭建出不同尺寸的设备框架，对于DIY爱好者和小批量设备开发的团队来说，能大幅缩短从设计到样机落地的周期。安装边界方面，这款型材的槽道兼容标准的M5T型螺母，相邻型材连接时，端面的垂直度可以通过角码的定位面保证，不需要对型材端面做高精度的铣削加工，V型槽的表面经过阳极氧化处理，硬度足够支撑滚轮的长期往复滚动，正常使用工况下不会出现槽道快速磨损导致运动精度下降的问题。另外，型材四面均布的槽道也给后续设备改装预留了足够的扩展空间，不管是加装拖链、安装传感器还是固定外壳钣金，都可以通过槽道内的螺母实现任意位置的固定，不需要在型材上额外打孔，调整安装位置时只需要松开螺母就能滑动调整，对于需要反复迭代优化的小型设备开发来说，这种灵活的安装特性能减少很多改装的工作量。
