Taitran2040Vslot工业铝型材结构件

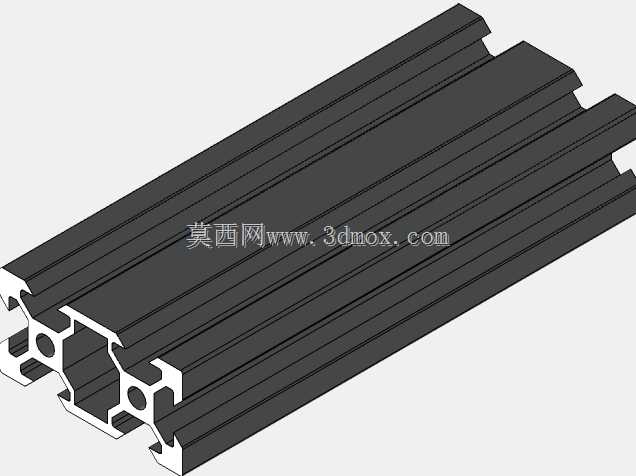

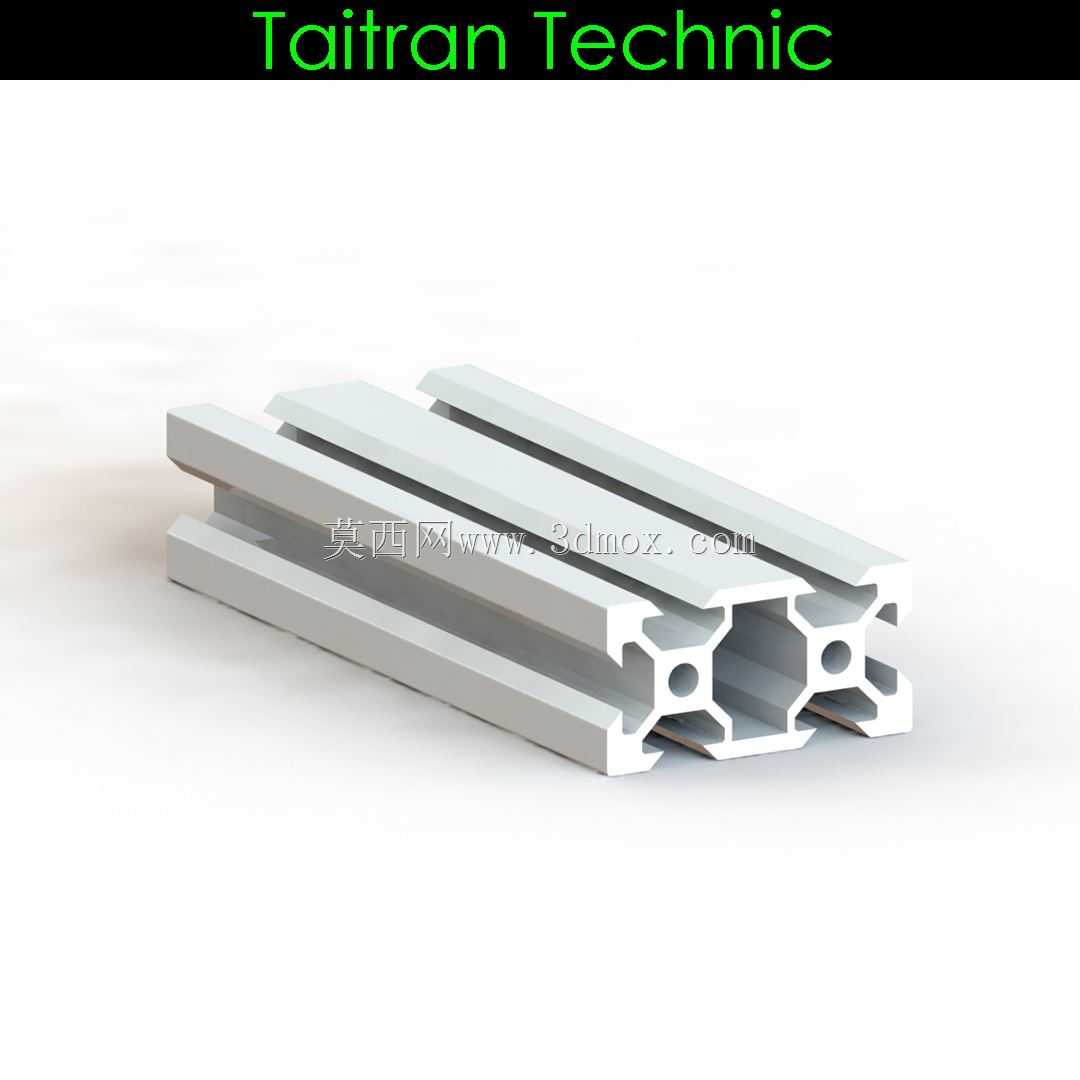

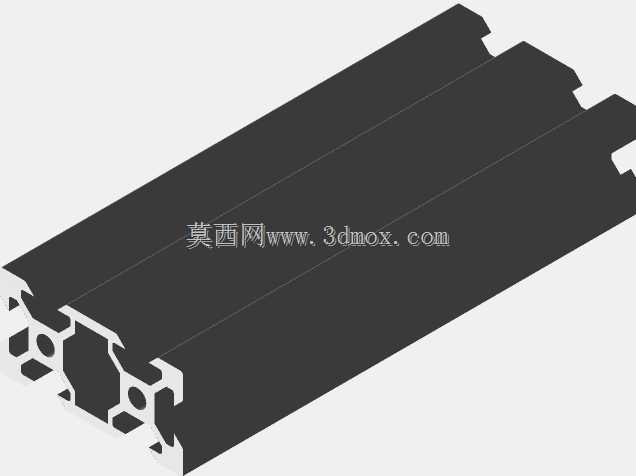

这款2040规格Vslot槽铝型材，是桌面级小型加工设备搭建场景中常用的结构基材，日常选型时经常会在桌面级3D打印机、小型桌面CNC、迷你激光切割机这类设备的框架设计里见到它的身影。从截面设计来看，型材采用双腔对称结构，整体截面宽度40mm、厚度20mm，四个侧面均开设标准V型导向槽，槽口尺寸适配配套的T型螺母、滑块以及V轮组件，既可以作为框架的支撑立柱、横梁使用，也可以直接作为运动轴的导向导轨使用，省去了额外加装线性导轨的成本与安装空间，非常适合空间紧凑的小型桌面设备使用。

在实际设备搭建过程中，这类型材的安装边界非常灵活，单根型材的长度可以根据设计需求任意裁切，裁切后不需要做额外的表面处理，截面平整无毛刺即可直接组装。槽道内置的T型螺母可以在任意位置锁紧固定，不需要提前在型材上打孔攻丝，调整结构位置时只需要松开螺母即可滑动调整，大幅降低了框架搭建的修改成本，对于DIY设备开发、小批量原型机试制的场景来说，这种特性能够有效缩短结构调试的周期。

从功能特性上看，铝材质本身的重量较轻，同时双腔结构的截面惯性矩足够支撑小型设备的负载需求，日常使用中不会出现明显的形变，V型槽的表面经过硬质氧化处理，耐磨性能能够满足V轮长期往复滚动的使用要求，不需要额外做耐磨防护。在做结构设计时，这类型材的连接可以采用配套的角码、内置连接件完成，连接后整体框架的刚性足够，配合角件锁紧后能够抵消设备运行时产生的小幅振动，保证运动部件的运行精度。

很多初次做小型设备结构设计的工程师，在选型时容易忽略型材槽道的配合公差，这款型材的V槽角度、槽深都遵循通用的行业标准，和市面上主流的配套滑轮、螺母、端盖等配件完全兼容，不需要单独定制配套零件，在采购和组装环节都能减少不必要的麻烦。在做安装布局时，20mm的厚度尺寸刚好适配多数小型设备的面板安装需求，型材侧面的槽道可以直接嵌入亚克力板、铝板等面板材料，不需要额外加装压条，就能完成设备外罩的固定，让整体设备的外观更加整洁。
