紧凑型气动执行元件小型气缸结构设计

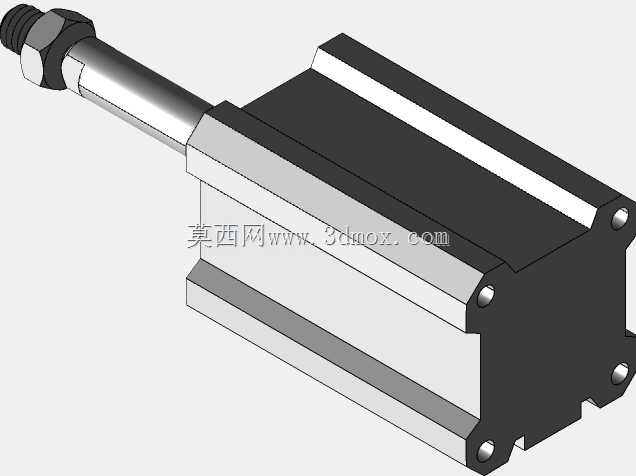

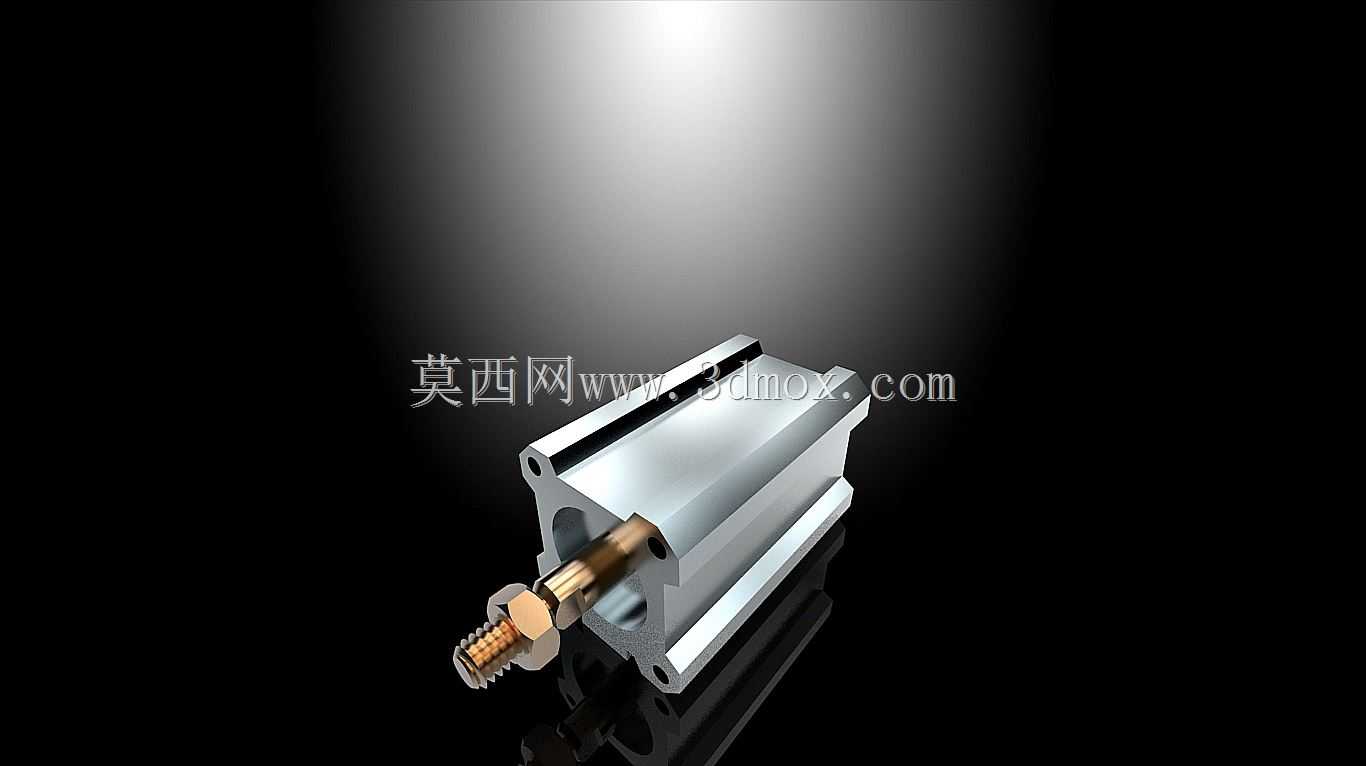

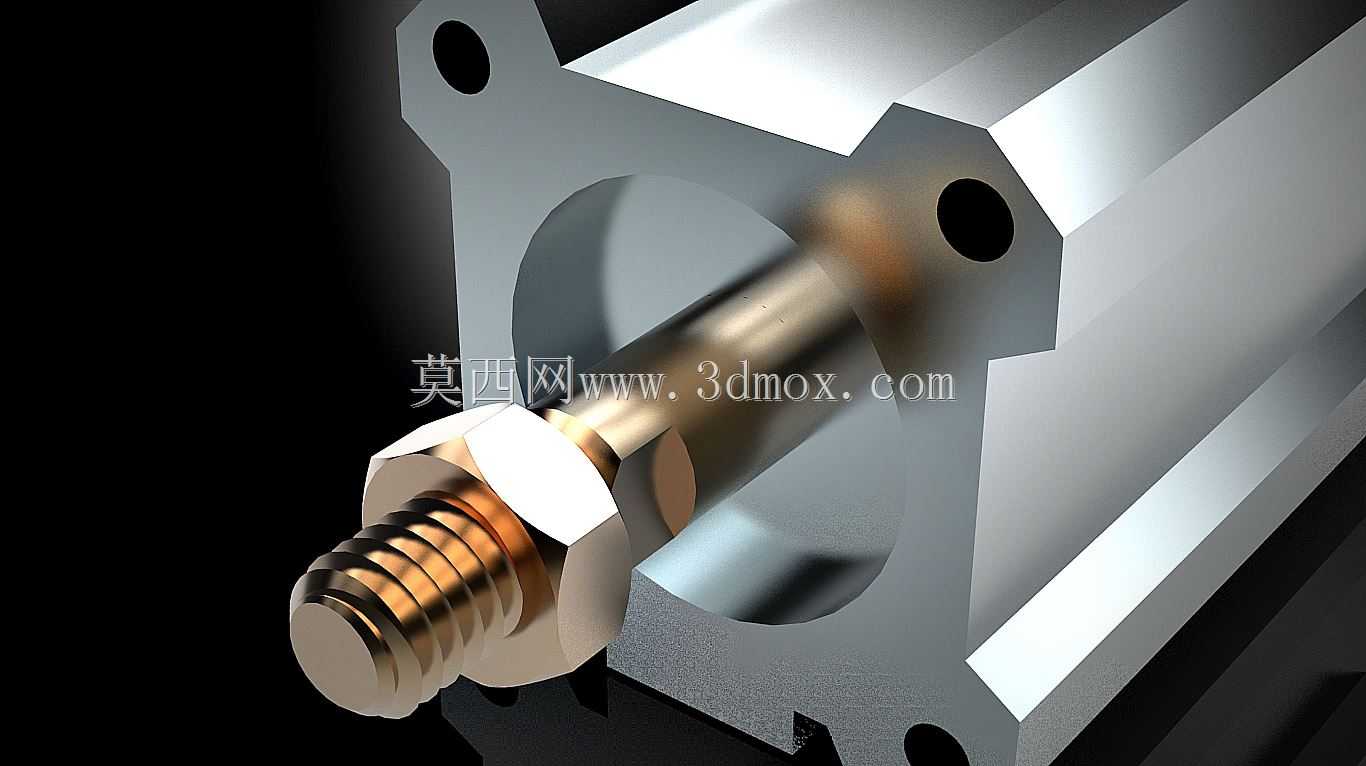

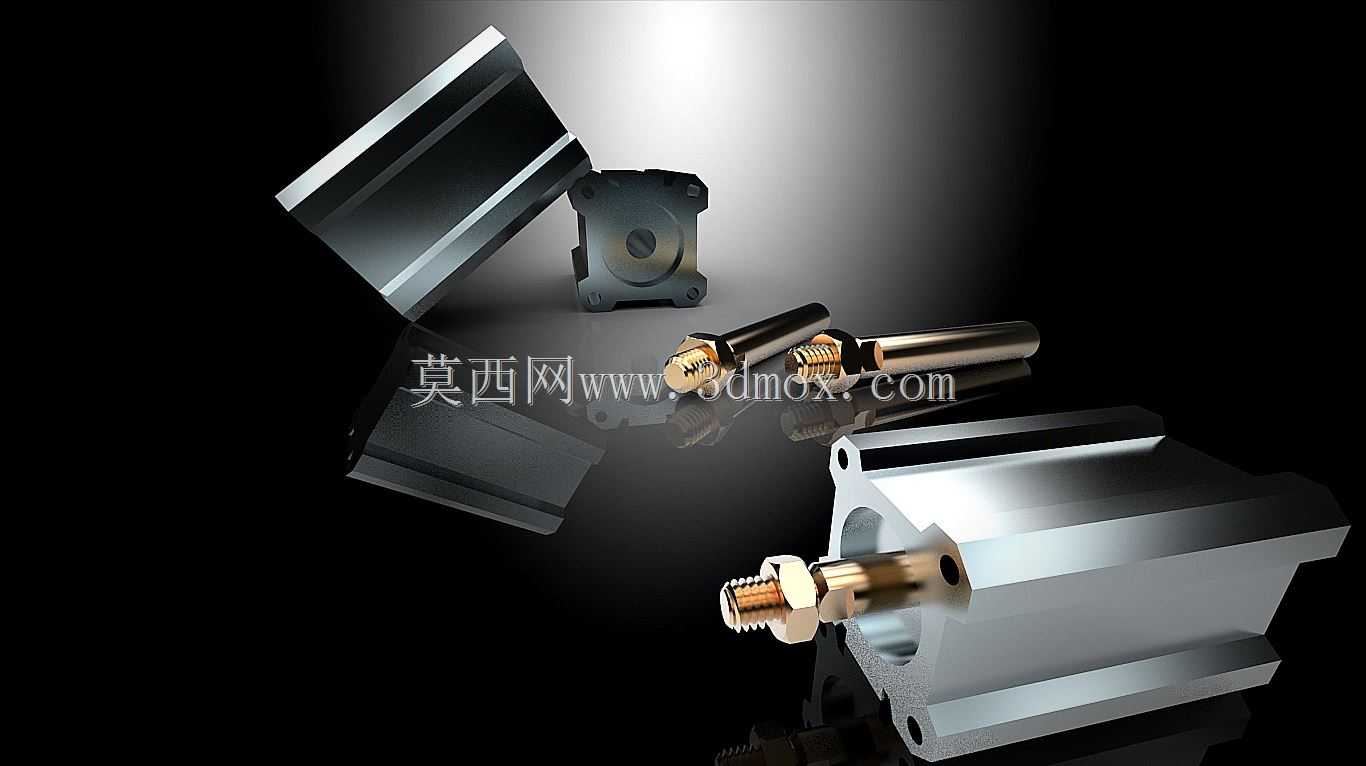

这类小型气缸在轻工自动化生产线、电子元器件装配工位、小型工装夹具的动力输出环节应用十分广泛，相比大缸径长行程气缸，它的占用安装空间更小，适配紧凑布局的自动化设备，在3C产品组装、小零件压装、物料分料挡停这类需要短行程高频往复动作的场景中，能稳定提供直线推拉力输出。从结构设计来看，这款气缸采用了方形缸体的一体化设计，缸体本身自带安装基准面，不需要额外加装安装附件就能直接贴合设备安装板固定，缸体侧面预留的标准安装孔位，能适配多方向的安装需求，不管是水平卧式安装还是垂直立式安装，都能保证活塞杆的运动同轴度，避免偏磨导致的密封件过早损耗。活塞杆端部采用了标准外螺纹配锁紧螺母的结构，用户可以根据实际工况搭配不同的接头，比如浮动接头、Y型接头或者I型接头，适配不同的负载连接需求，不需要额外对活塞杆端部进行二次加工。设计过程中优先考虑了密封结构的可靠性，活塞与缸筒之间采用双向密封结构，既保证了腔室的气密性，又能降低活塞往复运动的摩擦阻力，减少动作过程中的卡顿问题，端盖与缸体的连接采用内置螺栓锁紧，避免了外露螺栓容易积尘、被切削液腐蚀的问题，适配有少量切削液、粉尘的机加工辅助工位使用。从安装边界来看，这款气缸的整体外形轮廓规整，没有突出的冗余结构，缸体的宽度、高度尺寸都控制在紧凑范围内，相邻安装的气缸之间不需要预留过大的避让间隙，能有效节省设备的安装排布空间，活塞杆的伸出端做了防转限位设计，在带动负载做直线运动时不会出现活塞杆周向转动的问题，保证动作位置的重复精度。气口设置在缸体的侧端位置，采用标准气动管螺纹接口，能直接对接常用的气动快插接头，气路排布时可以顺着缸体侧面走管，不会因为气管弯折影响气路通畅，也不会占用气缸前后的动作空间。在实际选型使用时，这类小型气缸通常搭配小型电磁阀使用，响应速度快，动作频率可以满足每分钟上百次的往复动作需求，输出推力稳定，在0.5MPa的常规供气压力下就能满足小型工装的夹紧、小件推料的动力需求，而且整体重量较轻，安装在移动滑台等运动部件上时，不会给运动机构带来过多的额外负载，能有效降低驱动电机的负载功率要求。
