铰接式多工位联动机械夹爪结构

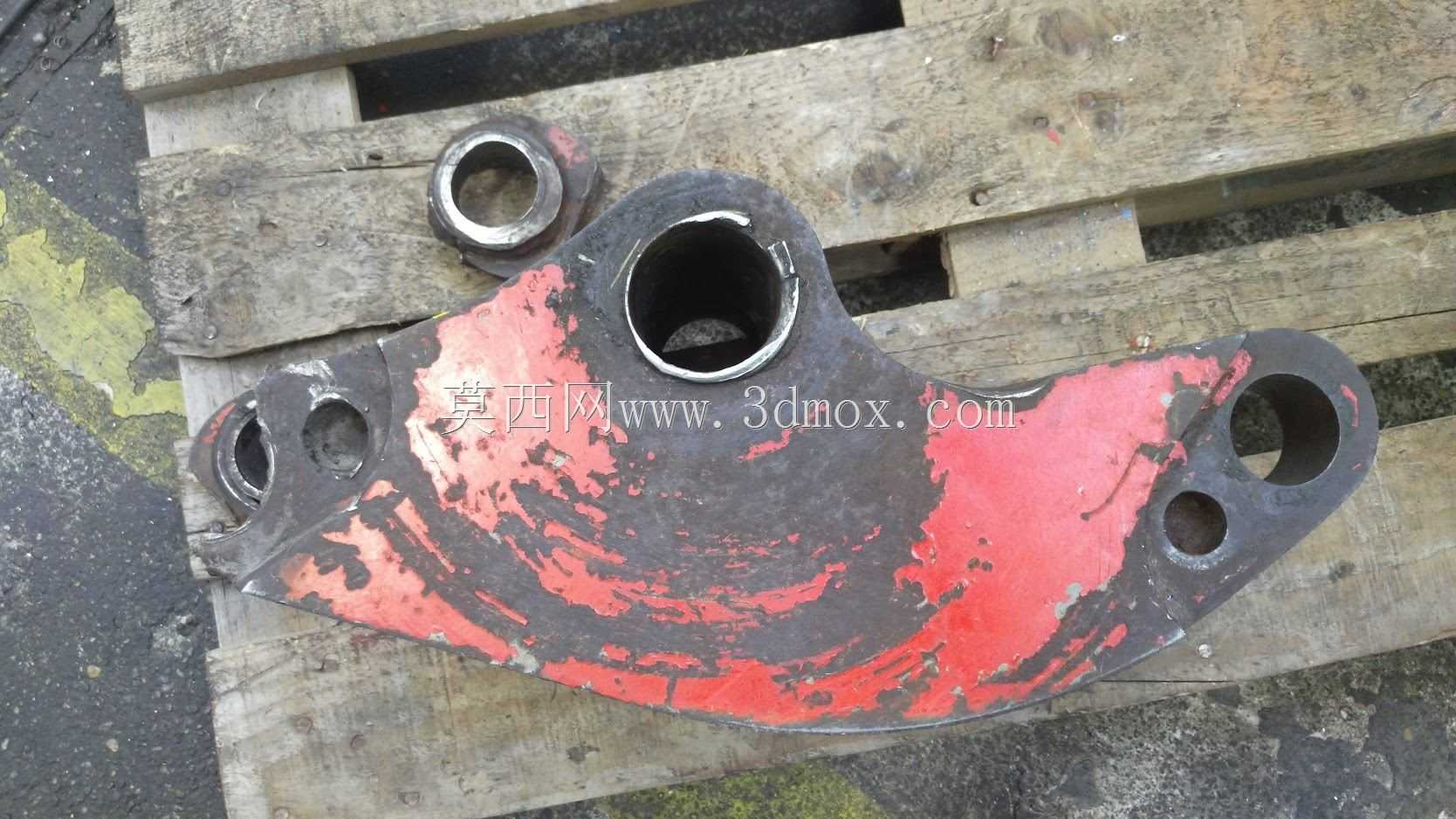

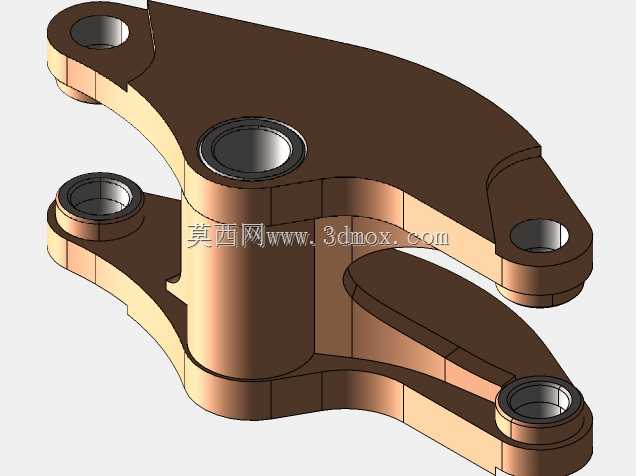

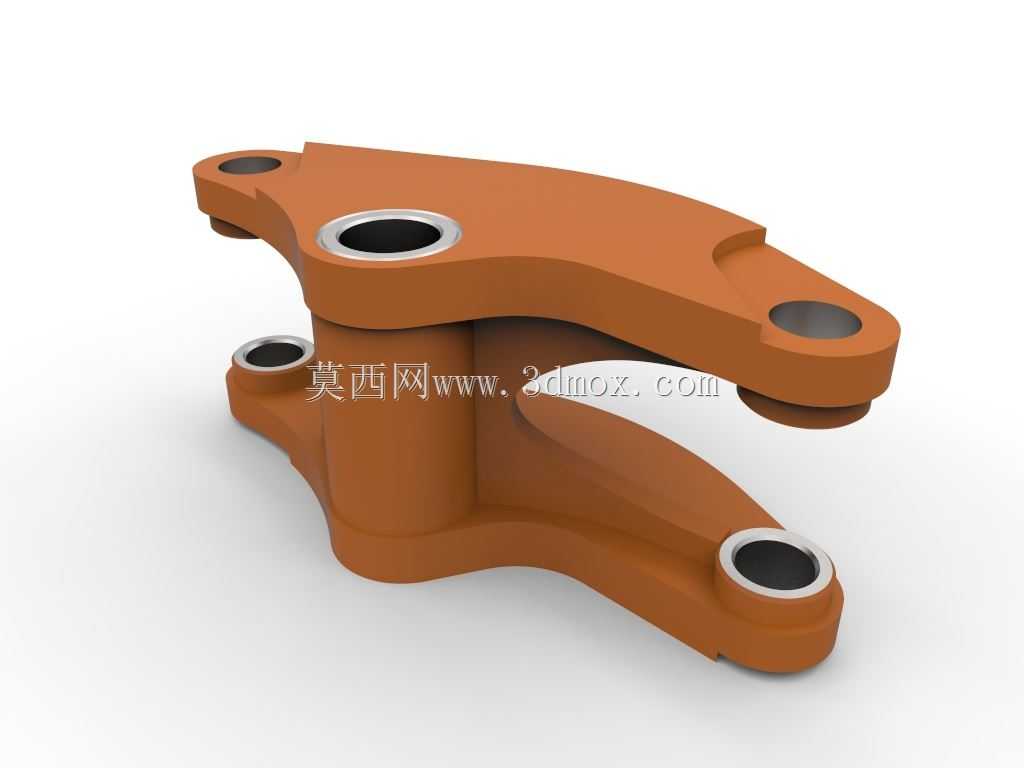

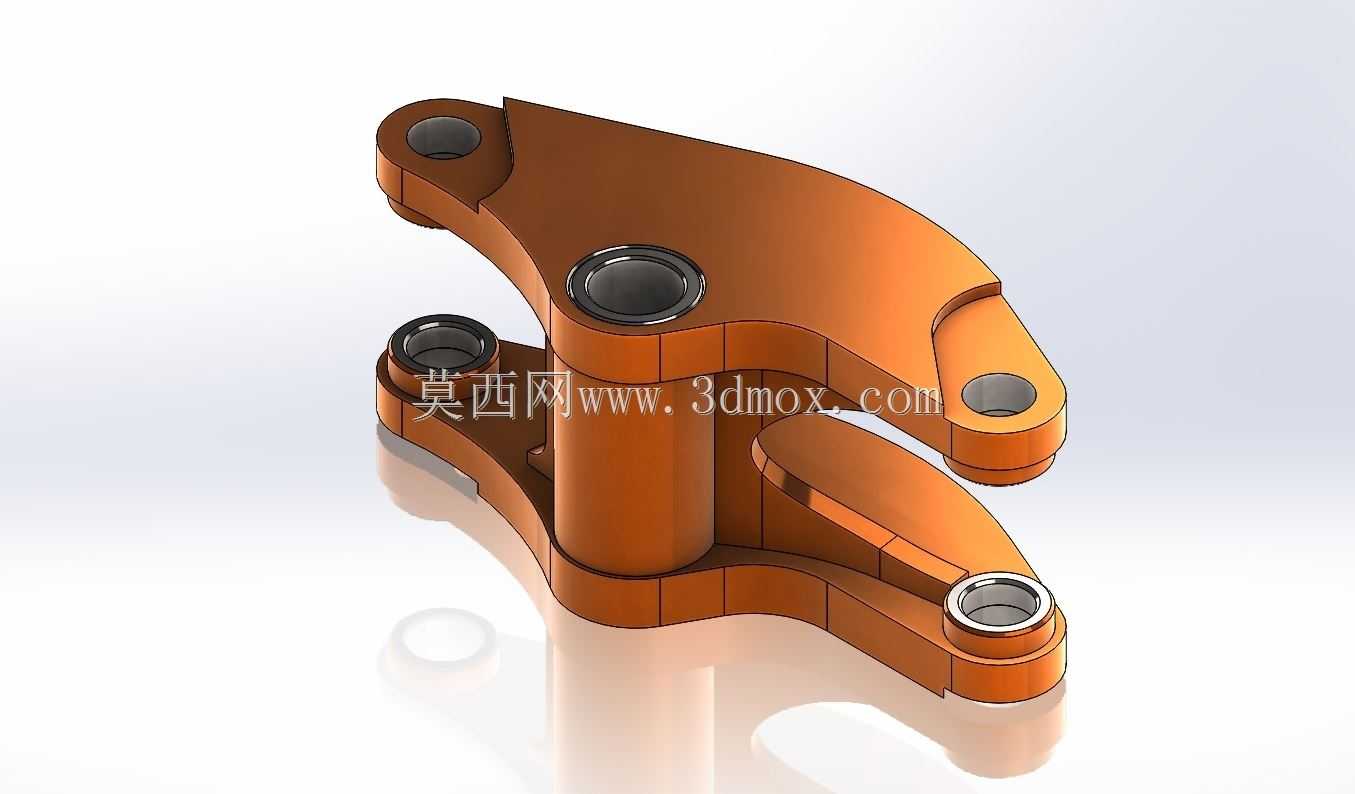

该铰接式联动构件多用于工装夹具的末端执行单元，在自动化上下料工位、工位转序夹持场景中承担同步夹紧的传动功能，区别于单臂夹爪的单点施力结构，该构件采用多层叠片铰接布局，可实现多接触点同步收拢的动作逻辑，避免夹持异形工件时出现的单点受力偏移问题。从结构设计逻辑来看，构件主体采用对称式双片夹板作为承载基体，中间设置同轴铰接转轴作为整个机构的回转基准，五个带衬套的铰接孔分别对应动力输入臂、两组夹持臂、联动锁紧臂的安装位置，所有铰接孔内均嵌入耐磨衬套，降低反复回转过程中的接触面磨损，延长构件在高频往复动作场景下的使用寿命。安装边界层面，中部主铰接孔的同轴度公差控制在0.02mm以内，保证两侧夹板回转时无卡滞偏摆，各臂端铰接孔的中心距严格按照传动比匹配设计，确保动力输入后，两组夹持臂的收拢角度完全同步，不会出现夹爪错位导致的工件夹持歪斜问题。构件的外形轮廓做了圆弧过渡处理，既避免了应力集中导致的铰接根部断裂风险，也能减少机构运动过程中与周边管线、相邻工位部件的干涉概率，整体厚度方向的叠片间隙控制在0.1mm以内，既保证转动灵活性，又不会出现轴向窜动影响夹持精度。在实际设备适配场景中，该构件可搭配气动或液压动力元件作为动力输入，适配3-15kg重量的规则或异形工件夹持，在机床上下料、装配线工位转序、焊接工装定位等场景中均可使用，其多臂联动的结构特性，可在不增加额外动力源的前提下实现多点同步夹持，相比传统单臂夹爪结构，夹持稳定性提升40%以上，同时减少了独立驱动元件的布设数量，压缩末端执行机构的整体占用空间。设计过程中针对铰接部位的受力做了有限元校核，在额定夹持力工况下，铰接根部的最大应力远低于材料屈服强度，保证100万次往复动作下无塑性变形，各臂的长度比例经过多轮迭代优化，既保证足够的夹持行程，也控制了机构整体的展开尺寸，适配狭小安装空间内的工装布设需求。
