带多边形凸台的沉孔安装垫板结构设计

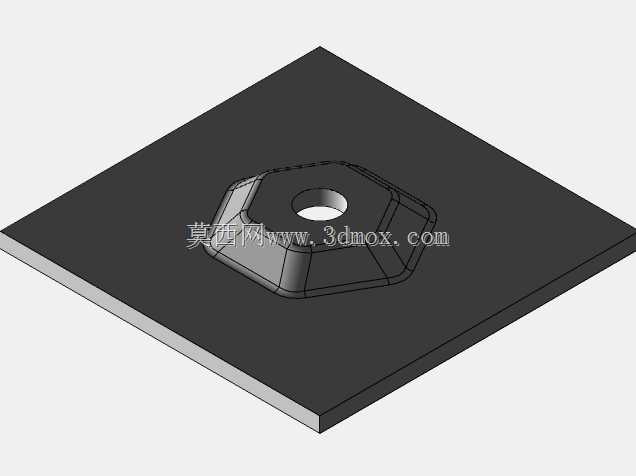

　　这类带多边形凸台的沉孔安装垫板，常应用在需要定位限位的设备装配场景中，比如小型机电设备的壳体连接、工装夹具的定位支撑、钣金框架的角部固定位置，相比普通平垫片，它自带的多边形凸台可以嵌入对应安装面的沉槽内，避免螺栓锁紧过程中垫板跟转，也能分散螺栓锁紧带来的局部压应力，保护被连接件的接触面不被压溃。从结构设计逻辑来看，垫板主体为方形平板结构，中心开设贯通的螺栓过孔，孔周向上凸起的多边形凸台做了等壁厚设计，凸台与平板衔接的位置做了圆角过渡，避免应力集中导致的受力断裂，凸台的顶面做了小角度的拔模斜度，方便装配时快速对准安装沉槽，也适配常规的机加工或者冲压成型工艺。安装边界上，平板的四个边角做了微小的倒角处理，避免装配时割伤操作人员，

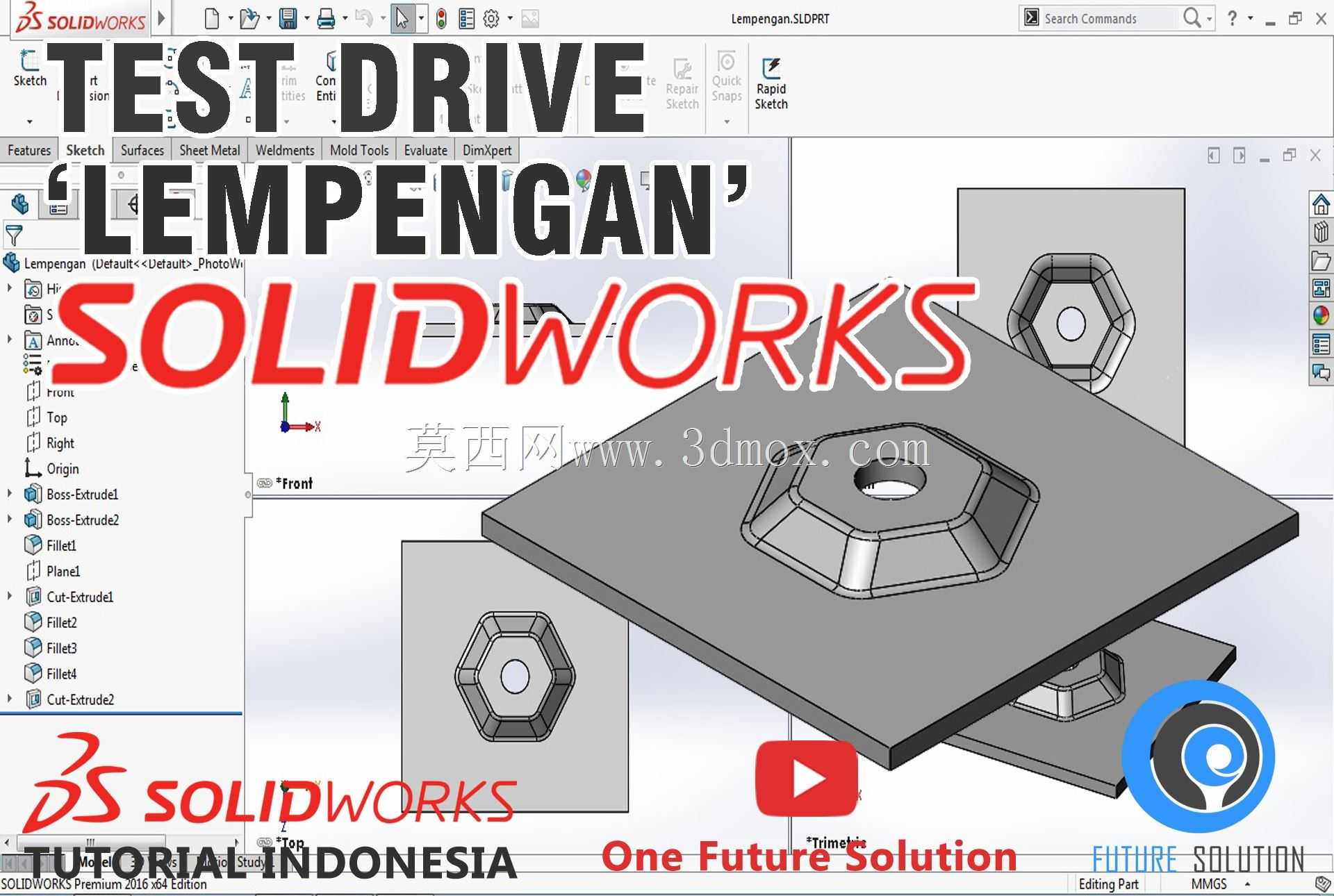

　　平板的厚度根据常规M6-M8规格螺栓的锁紧压应力需求设计，凸台的高度匹配常用1.5-2mm厚度的钣金件沉槽深度，安装时不需要额外调整垫片厚度，直接将凸台卡入对应沉槽后穿入螺栓锁紧即可，不需要额外的防转结构辅助。在实际使用场景中，这类垫板还可以用在需要绝缘隔离的安装位置，更换不同材质后可以实现电路连接部位的绝缘隔离，同时保留定位防转的功能，相比普通圆形凸台的垫片，多边形凸台的防转效果更好，不需要在安装面额外加工防转销孔，减少了安装面的加工工序，降低整体装配成本。建模过程中，先绘制平板的外轮廓草图，拉伸得到基础平板实体，再在平板中心位置绘制多边形凸台的轮廓草图，拉伸凸台后在中心位置切除贯通的螺栓过孔，

　　之后对凸台与平板的衔接位置做圆角处理，对平板边角做倒角，最后验证凸台与沉槽的配合间隙，保证装配时的公差符合IT9级的常规装配要求，既不会因为间隙过大导致定位偏移，也不会因为间隙过小出现装配卡滞的问题。这类结构的受力特性上，螺栓锁紧的轴向力会通过凸台周边的平板面均匀分散到被连接件表面，凸台本身可以承受一定的横向剪切力，当设备受到横向振动载荷时，凸台的多边形侧面可以分担螺栓受到的剪切力，避免螺栓因为长期受横向剪切出现疲劳断裂，提升连接结构的整体使用寿命。
