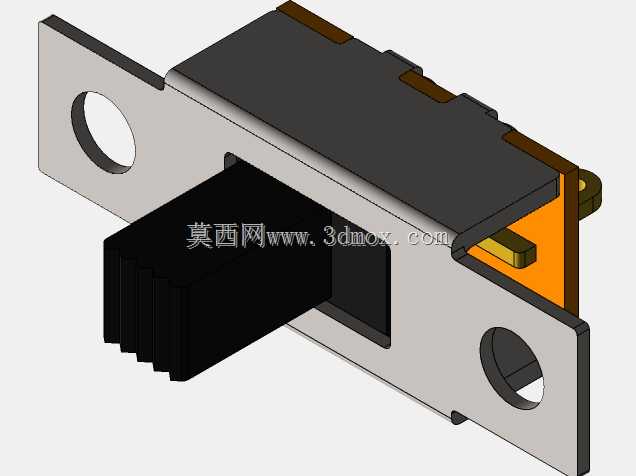

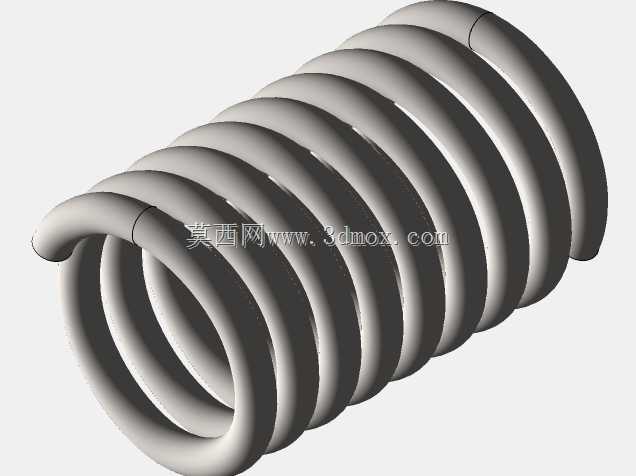

卧式直柄两档拨动滑动开关结构

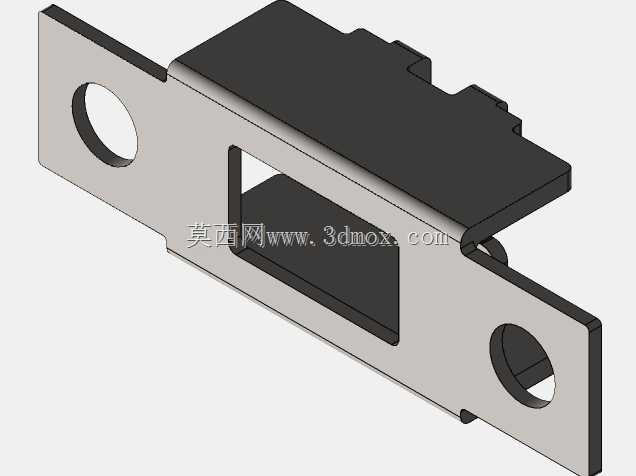

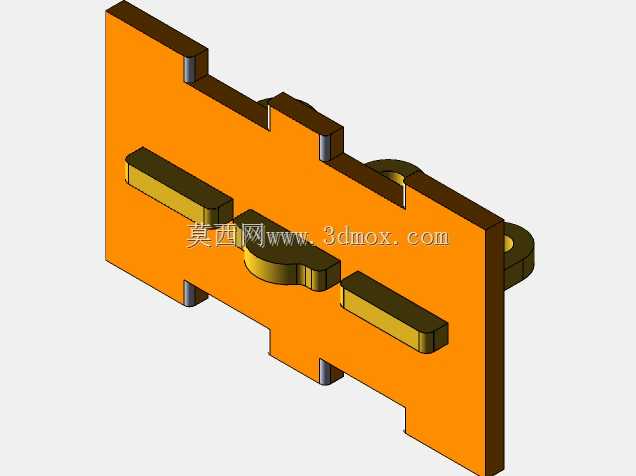

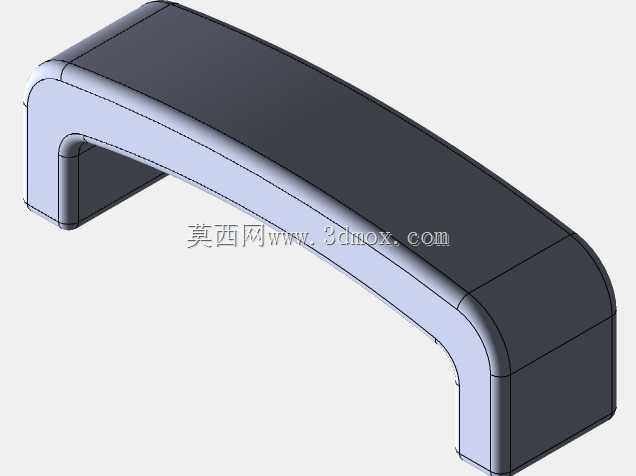

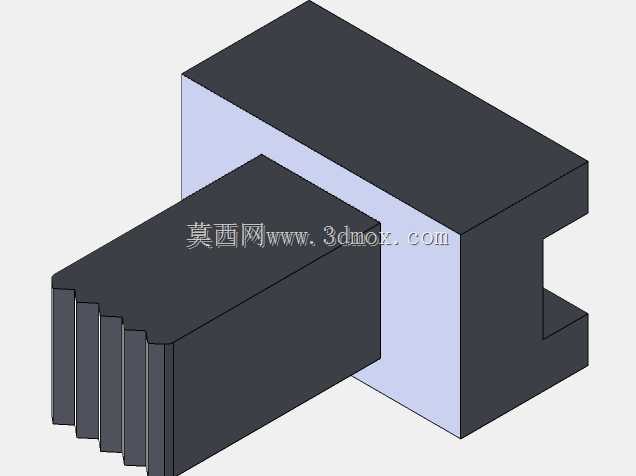

这类卧式直柄滑动开关，常应用在小型手持消费电子、低压控制模组、小家电控制板这类需要手动切换电路通断或通路档位的场景里，作为手动输入的控制元件，承担电路通路切换、功能档位选择的实际作用，相比轻触按键，它的档位保持特性不需要持续施力维持状态，适合需要长期保持某一工作档位的电路场景。从结构设计来看，这款开关采用带安装翼的卧式基座结构，基座两侧伸出带安装孔的固定翼，安装孔位适配M2规格的紧固件，安装时可直接通过螺丝锁附在PCB板或者设备壳体的固定柱上，安装翼与基座本体为一体化注塑嵌件结构，能保证安装后的结构强度，避免插拔接线或者拨动操作时基座移位。开关的操作柄采用直柄竖置设计，柄身表面做了防滑齿纹处理，增大手指拨动时的摩擦力，操作时的拨动力度控制在1.5N-3N区间，既不会因为力度过小导致误触碰移位，也不会因为阻尼过大造成操作生涩，操作行程控制在2mm左右，档位切换时有清晰的到位反馈，方便使用者盲操作时判断档位状态。基座底部伸出三个插装式接线引脚，引脚采用黄铜镀锡材质，既保证导电性能，也能提升焊接时的上锡效果，引脚间距符合常规2.54mm插装网格标准，可直接适配通用洞洞板、量产PCB的焊盘设计，不需要额外定制板件。基座内部的滑动接触片采用弹性铜合金材质，接触部位做了凸点设计，滑动时能保证与定触点的可靠接触，降低接触电阻，避免长期使用后出现接触不良的问题，基座底部的黄色绝缘隔板将引脚与金属滑动腔体隔开，避免引脚间出现爬电、短路的风险。设计时特意将操作柄的高度控制在超出安装翼平面8mm的尺寸，既保证操作时手指有足够的接触高度，也不会因为柄身过高占用过多设备内部的垂直空间，整体外形的长宽尺寸控制在14mm*7mm左右，属于小型化的开关元件，适合对安装空间有严格限制的紧凑型设备使用。开关的金属外壳采用卡扣结构与绝缘基座扣合，不需要额外打胶或者紧固件固定，装配工序简单，金属外壳同时起到屏蔽内部触点、提升整体结构强度的作用，能抵御日常使用中的轻微外力冲击，避免内部结构移位。
