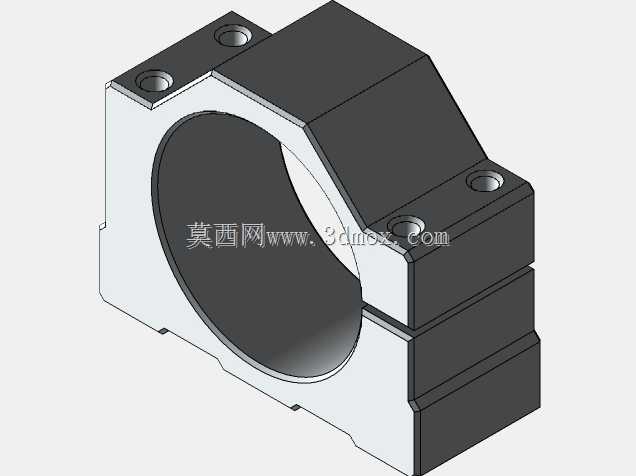

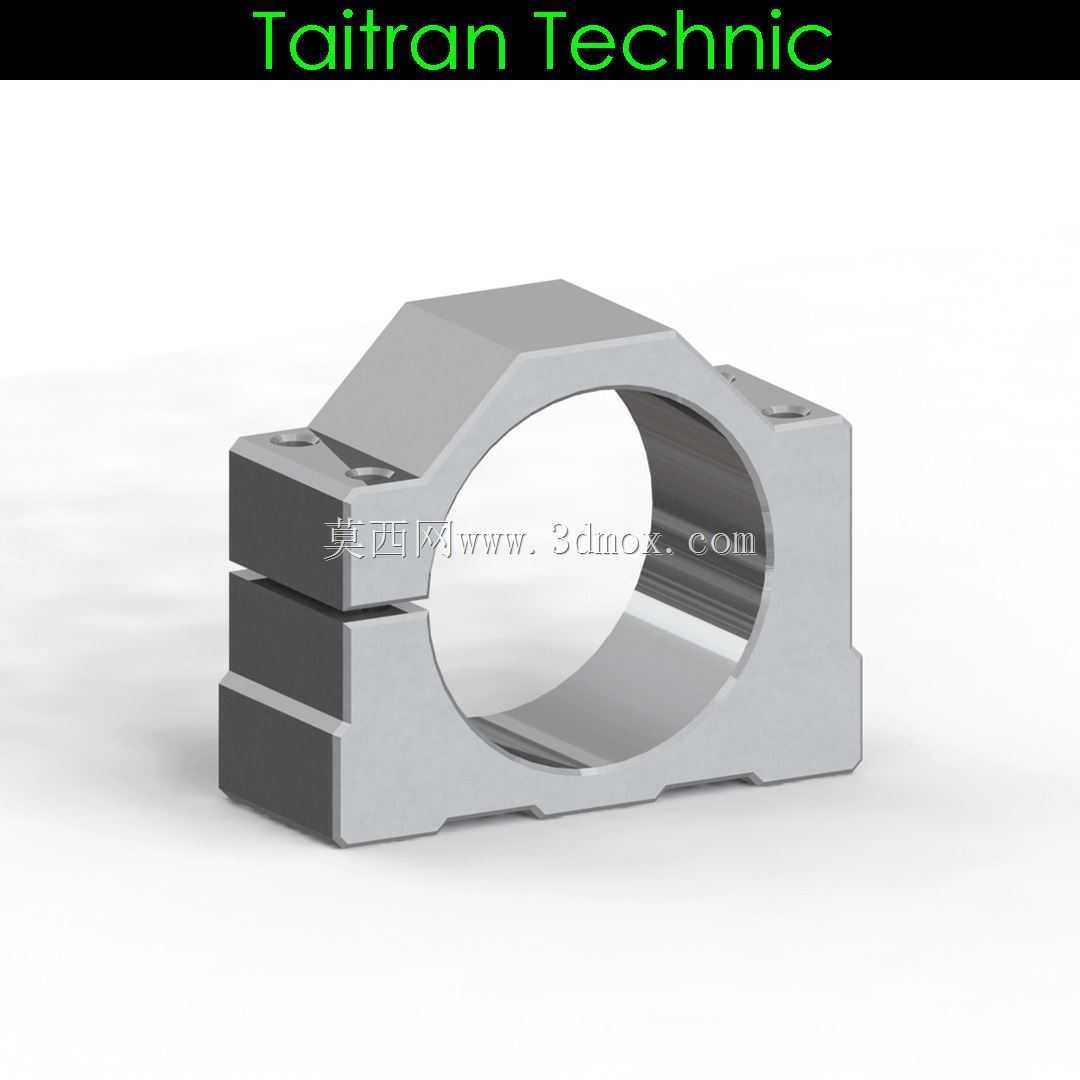

Taitran Technic D65型主轴固定座结构

这款主轴固定座主要适配直径65mm的电主轴，常见于小型CNC雕刻机、木工开料机、广告数控切割机这类轻载数控加工设备的主轴安装环节，作用是将高速旋转的电主轴牢牢固定在设备的Z轴滑台板上，抵消主轴高速切削时产生的径向振动与轴向窜动，保证加工过程中主轴的回转精度，避免因固定松动导致的加工面振纹、断刀等问题。从结构设计来看，整体采用剖分式夹紧结构，主体为带中心通孔的块状座体，通孔直径匹配65mm主轴外径，座体一侧开设贯通的夹紧缝隙，顶部设置两个锁紧螺钉孔，安装时将主轴穿入中心孔后，拧紧锁紧螺钉即可让缝隙收窄，依靠抱紧力夹紧主轴外壁，这种结构相比整体式固定座，安装调整更方便，不需要从主轴端部穿套，可在主轴任意轴向位置调整固定高度，适配不同的加工行程需求。座体底部设计有平直的安装基准面，两侧带有带安装孔的凸耳结构，可通过内六角螺栓直接固定在Z轴滑台的安装平面上，安装基准面与中心通孔的轴线平行度公差控制在0.02mm以内，保证主轴安装后与工作台面的垂直度，避免加工出现斜面、孔位偏斜等问题。外形上整体做了轻量化的切角处理，在保证结构刚性的前提下减少了不必要的材料堆积，边角处的倒角设计既避免安装时的锐边划伤，也能减少应力集中，提升座体的抗疲劳性能。实际选型使用时需要注意，该固定座适配的主轴功率上限为800W，适合轻载切削场景，比如亚克力、PVC、软木、密度板这类材料的雕刻切割作业，如果用于金属切削等重载场景，需要更换刚性更强的加厚款固定座。安装过程中要先将座体初步固定在滑台上，穿入主轴后先调整主轴的径向跳动与轴向垂直度，打表确认精度达标后再交替拧紧锁紧螺钉与安装螺栓，避免单侧受力导致的座体变形、主轴偏斜。中心通孔的内壁加工有较高的光洁度，保证与主轴外壁的接触面积均匀，夹紧时不会出现局部应力集中压伤主轴外壳的情况，同时也能提升夹紧的可靠性，长时间高速运行也不会出现主轴下滑移位的问题。两侧的凸耳安装孔做了沉头设计，螺栓锁紧后头部不会突出座体表面，避免干涉Z轴的运动行程，也能减少加工过程中切屑堆积在螺栓头部的问题。
