手动液压式小型升降搬运推车结构

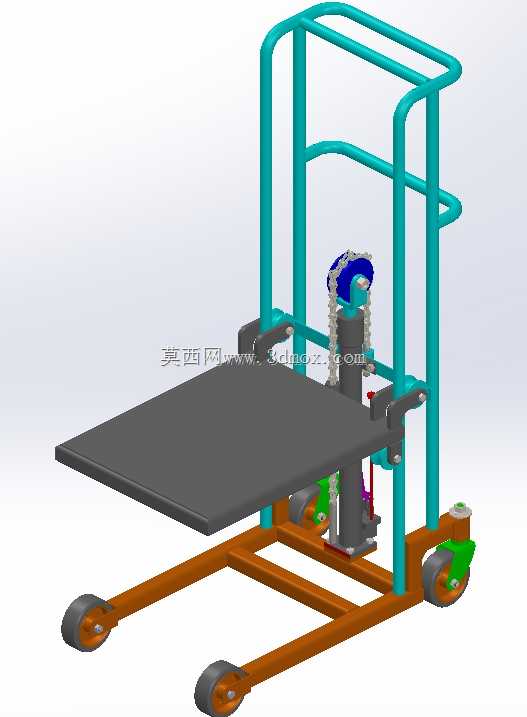

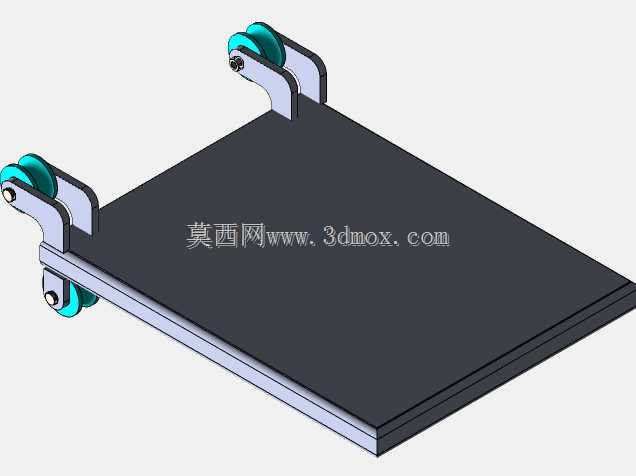

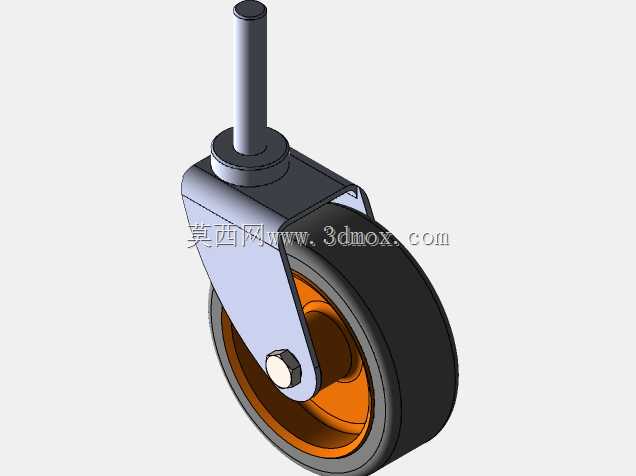

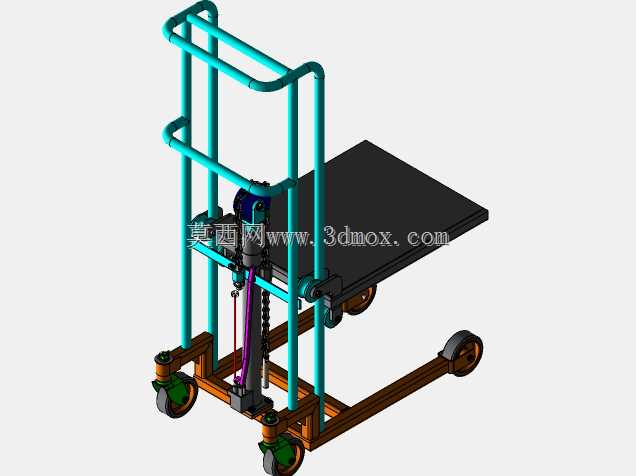

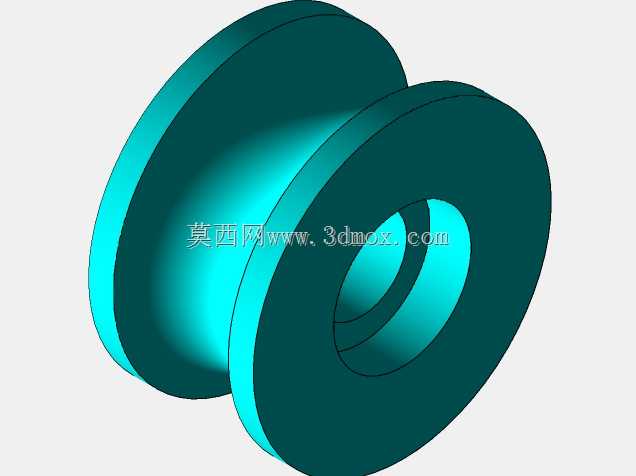

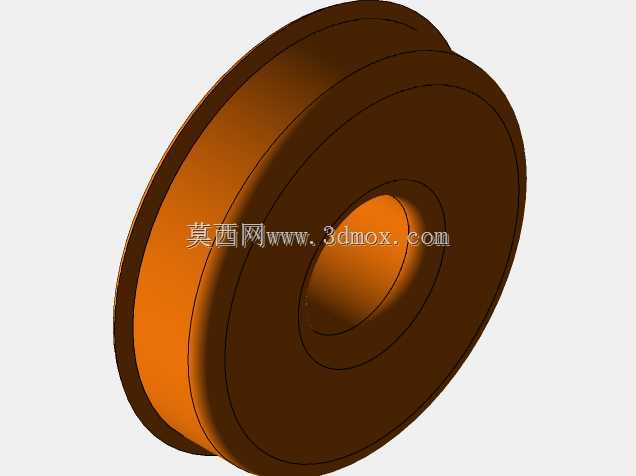

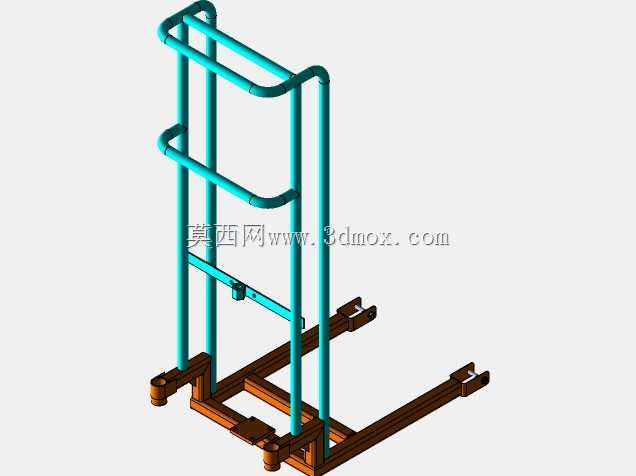

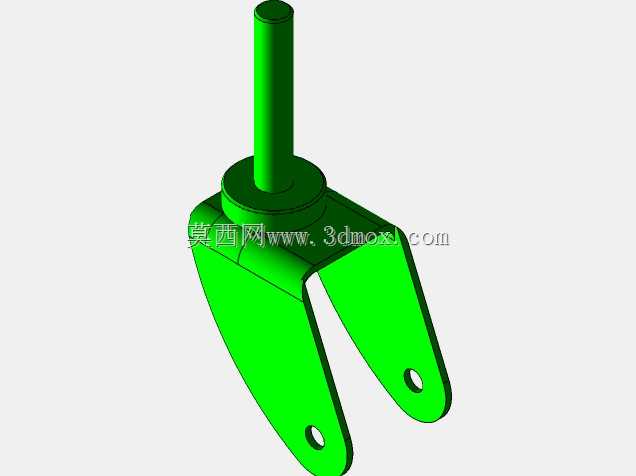

　　这款手动液压升降搬运设备，主要面向车间工位间轻型物料转运、仓储低层货位取放、小型加工件上下料场景设计，适配100-300kg级轻型载荷的短距离搬运与高度调整作业，可替代传统固定高度手推车，减少人工搬抬重物的弯腰频次，降低车间小件转运的劳动强度。从结构设计逻辑来看，设备采用分体式框架布局，底部为H型焊接底盘，底盘四角配置带刹车的万向脚轮与定向脚轮组合，既保证推行过程中的转向灵活性，也能在升降作业时踩下刹车锁定轮组，避免平台受力后出现滑移。底盘上方的立式门架采用双立柱矩形管焊接结构，立柱内侧设置导向滑槽，承载平台两侧的导向滑块嵌入滑槽内，升降过程中沿立柱垂直滑动，限制平台前后左右的晃动量，保证升降动作的直线度。

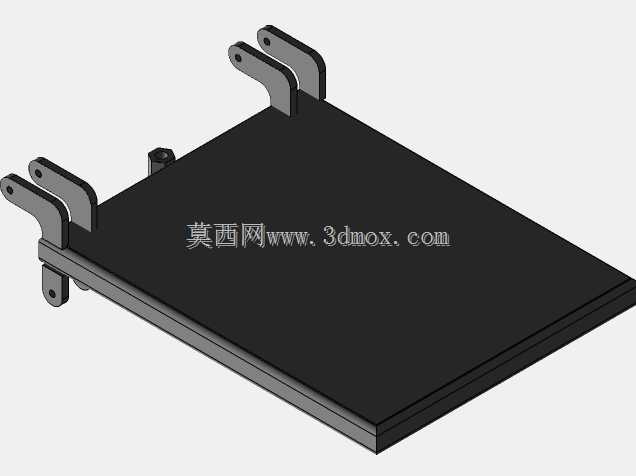

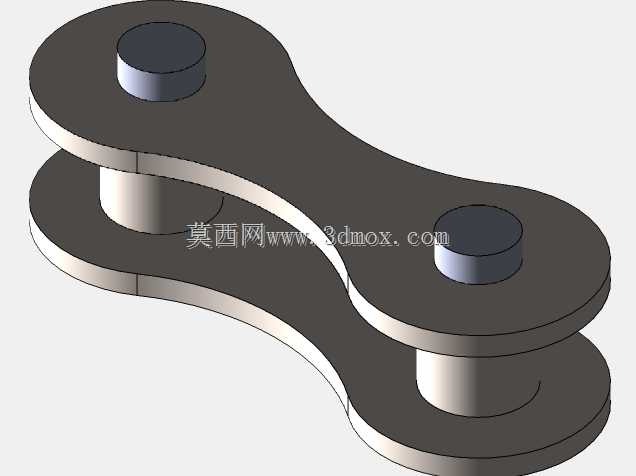

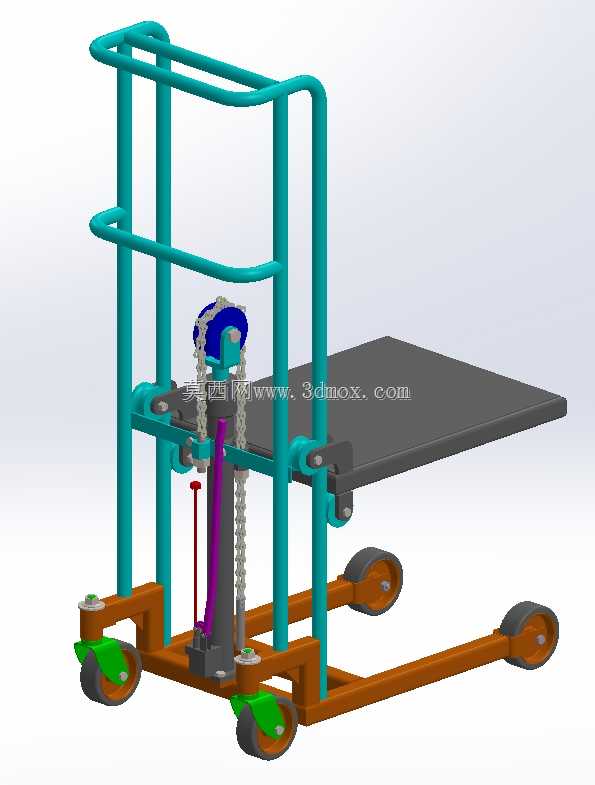

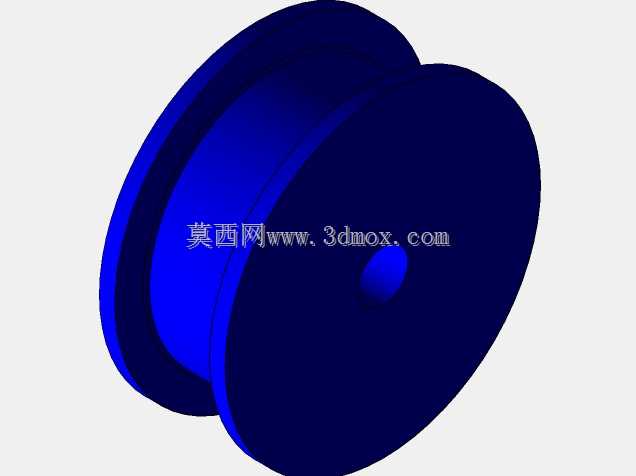

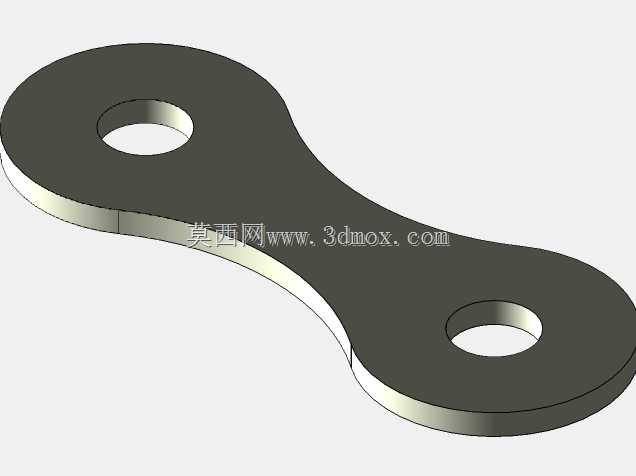

　　驱动部分采用手动液压泵作为动力源，通过按压操作手柄驱动液压油缸顶升，油缸顶端连接链轮链条传动副，链条一端固定在门架底部，另一端绕过链轮与承载平台托架连接，利用动滑轮原理将油缸的顶升行程放大一倍，在满足常规0.8-1.2米升降高度需求的同时，缩短油缸本身的设计长度，压缩设备整体收纳高度。承载平台采用平板式钢结构设计，平台边缘做折边加强处理，避免放置工件时出现边缘剐蹭，平台与托架之间采用铰接连接，可在卸货时手动掀起平台实现物料的快速滑落，适配箱装、规则块状工件的卸货需求。设备的推行扶手设置在门架顶部，采用弯管一体成型结构，扶手高度适配成年人站立推行的自然握持高度，液压泵的泄压拨杆设置在扶手附近，

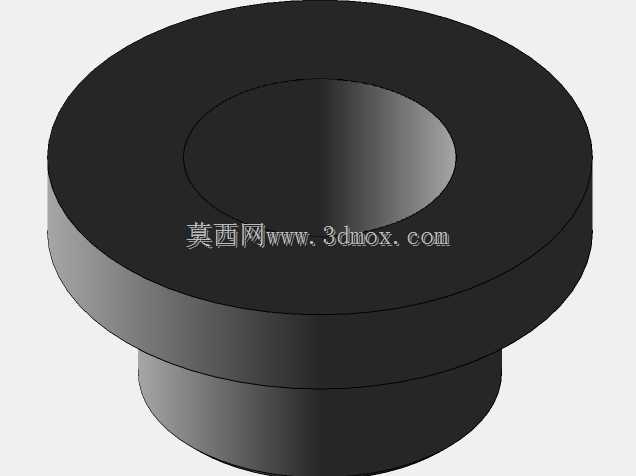

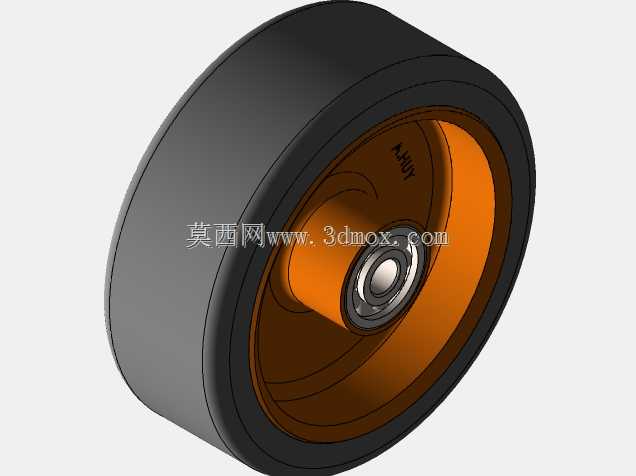

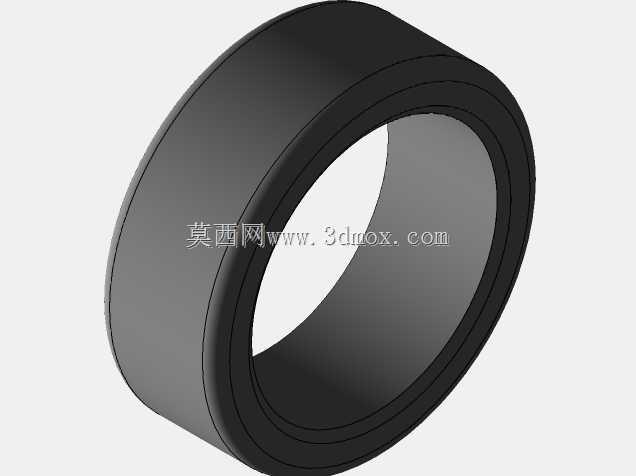

　　操作人员握持扶手时即可单手操作拨杆控制平台缓慢下降，无需额外弯腰操作。从安装边界来看，设备整体收纳状态下的高度不超过1.4米，底盘宽度控制在0.7米以内，长度不超过1.2米，可顺利通过车间常规0.8米宽度的通道门，也可进入普通货运电梯完成跨楼层转运；升降作业时的最小占地空间与底盘投影面积一致，无需额外预留周边操作空间，适合狭窄工位旁的临时物料升降使用。结构设计上充分考虑手动设备的轻量化需求，框架部分采用薄壁矩形管焊接，在保证结构刚度满足额定载荷的前提下，尽可能降低设备自身重量，避免空载推行时过于笨重；所有转动销轴位置均配置润滑衬套，减少长期使用后的磨损量，脚轮采用聚氨酯轮面，推行时不会划伤车间环氧地坪，同时具备一定的减震效果，转运精密小件时可减少路面颠簸带来的工件磕碰。
