脚轮移动式液压剪叉升降作业台结构

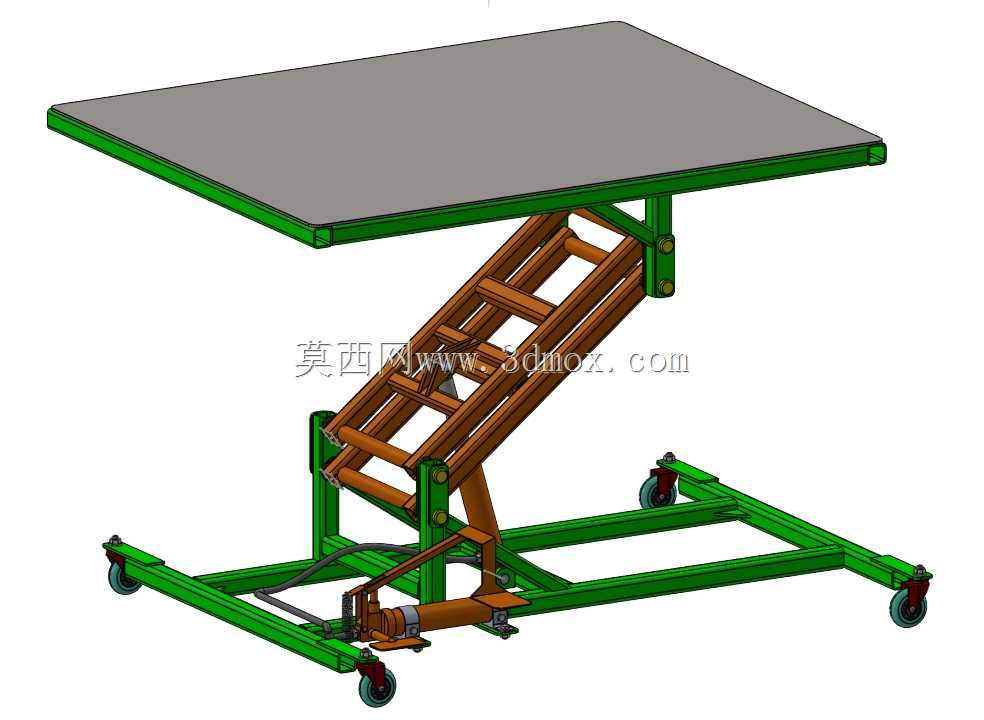

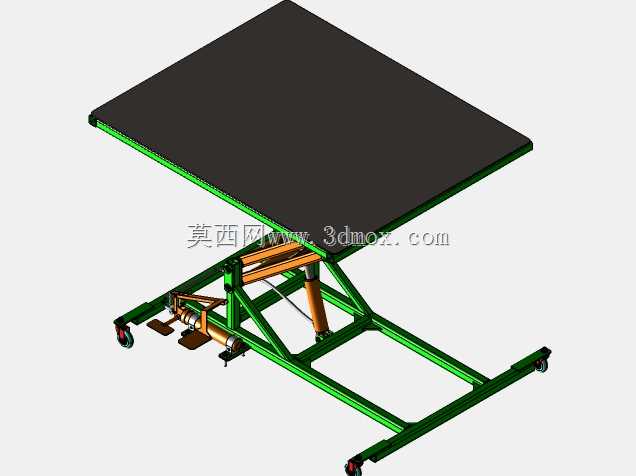

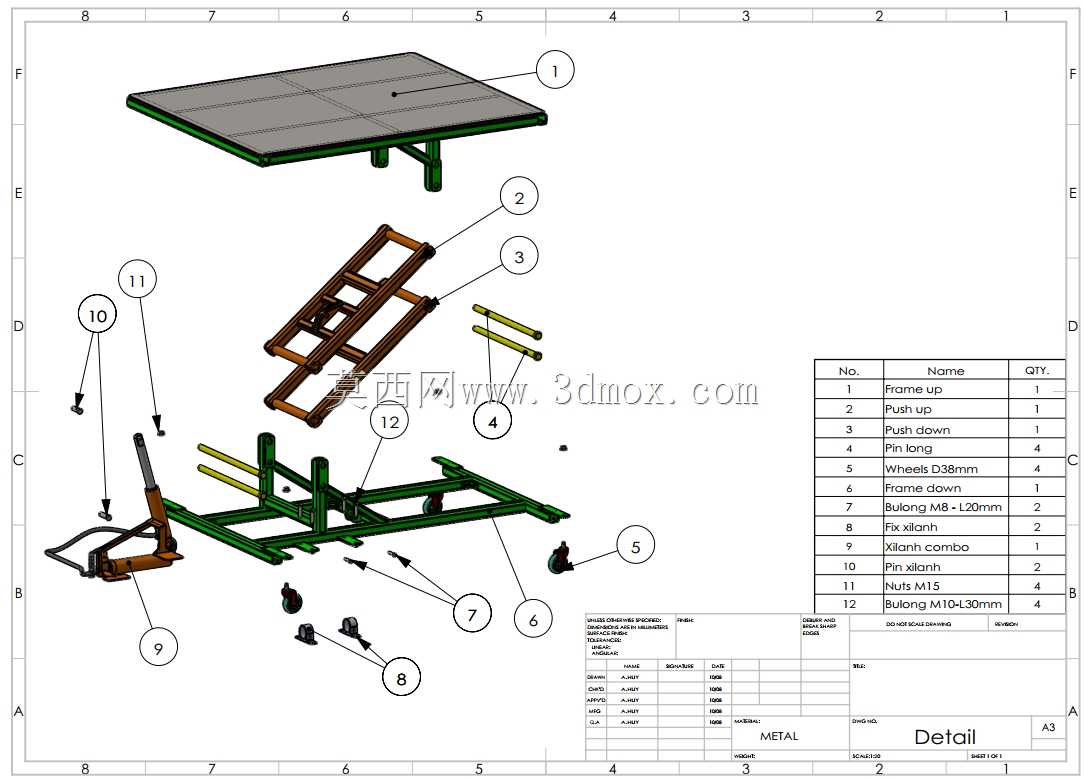

这款带脚轮的移动剪叉升降作业台，核心适配机修车间、小件装配工位、仓储理货场景的低位举升需求，区别于固定安装的大吨位升降平台，底部配置的万向脚轮带刹车结构，可在平整硬化的车间地面灵活转场，单工位作业完成后无需额外吊装转运，单人即可推动设备移位，适配多工位零散作业的灵活调度需求。设备的举升核心采用单组剪叉臂结构，搭配脚踏式液压驱动单元，无需外接电源或气源，操作人员通过反复踩踏脚踏杆即可驱动液压缸伸缩，带动剪叉臂完成抬升动作，台面上设置的锁止结构可在任意举升高度锁定位置，避免作业过程中台面意外沉降，泄压踏板设置在脚踏单元旁，作业完成后轻踩即可控制台面平稳回落，全程操作无需额外辅助工具。台面采用整块防滑平板结构，边缘做包边强化处理，可直接放置待维修的小型设备、待装配的工件组件，无需额外加装固定工装即可满足常规作业的承载需求，剪叉臂的铰接点均采用带衬套的销轴连接，长期往复举升过程中可减少臂架的磨损量，降低日常维护的频次。设计阶段优先考虑了狭小空间的作业适配性，底部框架采用矩形钢管焊接成型，收拢状态下整体高度较低，可直接推入设备底部、工位间隙等低矮空间，举升过程中剪叉臂的展开轨迹做了边界校核，不会超出底部框架的外轮廓范围，避免举升过程中臂架与周边设备、墙体发生干涉。底部脚轮的安装位置做了受力优化，四个脚轮分别布置在框架的四个端点位置，满载状态下脚轮受力均匀，不会出现框架偏载变形的问题，液压单元的安装位置预留了足够的维护空间，后期更换密封件、补充液压油时无需拆解主体剪叉结构，日常维保操作便捷。台面的尺寸设定兼顾了常规工件的放置需求与转场灵活性，不会因台面过大导致转场时转弯半径过大，也不会因台面过小无法放置常规尺寸的待作业工件，整体结构没有冗余的装饰性部件，所有构件均服务于举升、移动的核心功能，受力构件的壁厚选型经过载荷校核，满载举升时台面形变量控制在允许范围内，不会因形变导致工件滑落。
