带多安装孔的加强筋结构塑料支撑座

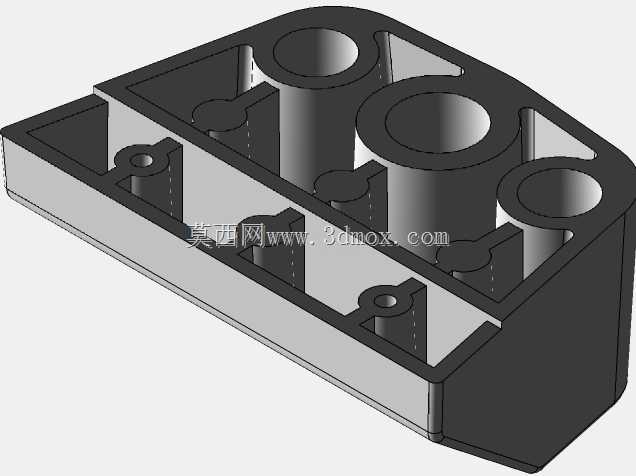

这类带多组安装孔与加强筋的塑料支撑座，多用于轻工自动化设备的型材框架接驳、小型检测设备的内部承载工位，也可作为桌面级工业设备的底部支撑连接构件，替代传统金属切削件实现设备轻量化降本。从结构设计逻辑来看，主体采用梯形截面的腔体式布局，外侧排布的三组圆形通孔为螺栓过孔，孔径适配常规M4-M6规格的内六角圆柱头螺钉，孔位周边做了局部加厚处理，避免螺栓锁紧时塑料件出现应力开裂；腔体内部的横向加强筋与纵向肋板交错排布，筋厚取主体壁厚的0.6倍，既保证整体抗弯抗扭强度，也能控制注塑成型时的缩痕风险，筋位与主体壁的连接处全部做了R0.8-R1.5的圆角过渡，减少应力集中点。设计阶段需要重点把控拔模角度，所有沿脱模方向的侧壁拔模斜度取1°-1.5°，筋位侧面的拔模斜度适当放大到2°，避免顶出时出现粘模、拉伤问题；内部的半圆柱型腔体为管线避让空间，可容纳设备内部的气路软管、信号线缆穿过，避免线缆外露被剐蹭破损。安装边界方面，支撑座的底面为全平面设计，安装时可贴合铝型材的槽面或者设备钣金的安装面，不需要额外加工适配沉台，整体高度控制在40mm以内，宽度方向最大尺寸不超过80mm，不会占用过多设备内部安装空间，相邻安装孔的孔距公差控制在±0.1mm，保证批量安装时的互换性。这类结构件在做三维建模时，需要优先确认脱模方向，所有特征沿脱模方向做拔模处理，圆角特征要在拔模完成后添加，避免出现圆角面拔模角度不足的问题；同时要校核壁厚均匀性，主体壁厚保持2.5mm左右，局部加厚区域不超过主体壁厚的1.5倍，防止注塑时出现缩水、气泡等成型缺陷。实际应用中，这类支撑座常搭配PA66加玻纤材料注塑成型，具备足够的结构强度与耐磨损性能，可在-10℃到60℃的常规车间环境下长期使用，不需要额外做表面处理，成型后可直接装配使用，大幅降低小批量设备的加工成本与装配周期。
