自带气旋除尘过滤结构的手动喷砂机

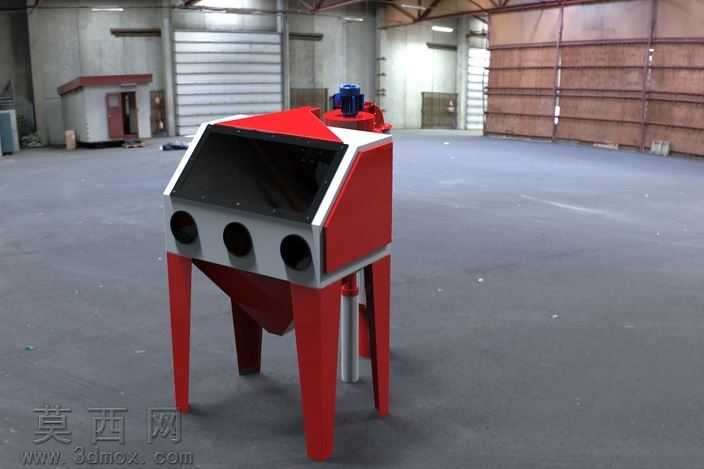

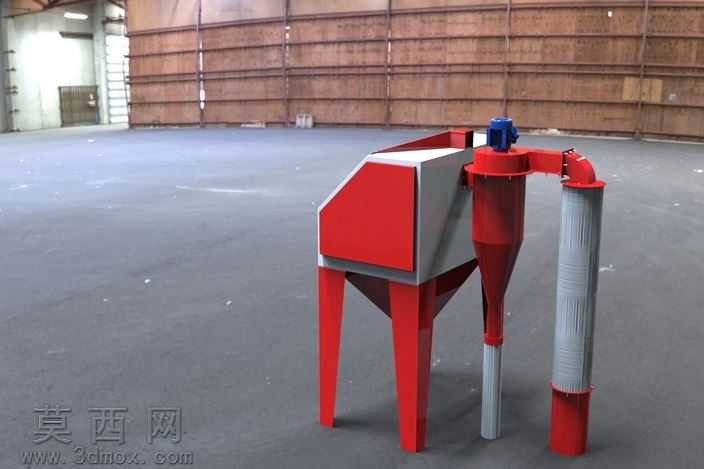

该作品为手动操作的箱式喷砂机三维设计方案，整体采用立式支腿结构设计，建模阶段优先完成整体框架的参数化搭建，将操作舱、支腿支撑、除尘模块、储料区域做独立的结构分区，确保各部件装配逻辑符合实际设备的安装与使用需求。建模过程中对操作舱做了重点还原：正面设置大尺寸倾斜观察窗，方便操作人员观察内部喷砂作业状态，观察窗下方预留三个圆形操作孔位，匹配手动喷砂作业时的手臂伸入操作需求，舱体下部设计为漏斗形落料结构，可将喷砂作业过程中散落的磨料、击落的工件碎屑自然导流至收集区域。设备顶部集成气旋径向安装风扇除尘模块，建模时还原了气旋分离的气流通道结构，设计思路为利用箱内形成的负压环境，让携带粉尘的空气依次通过滤袋完成过滤，避免喷砂作业产生的粉尘外泄，同时在结构中预留两个存储管位置，用于收集分离后的粉尘与可回收磨料。渲染阶段对设备外观做了写实材质处理：舱体外壁采用哑光红漆材质还原工业设备的漆面质感，观察窗采用半透明深色玻璃材质，模拟实际喷砂设备观察窗的防眩光效果，支腿部分采用同色系金属漆面材质，顶部除尘模块的电机部分做了蓝漆金属与金属银的材质区分，整体渲染效果还原了工业车间内设备的真实质感。设计过程中重点考量了作业时的气流循环逻辑，确保负压气流能够将作业产生的粉尘完全带入过滤通道，避免粉尘从操作孔、观察窗缝隙溢出，同时兼顾磨料的回收便利性，漏斗形落料结构可减少磨料在舱内的残留，降低人工清理的工作量。当前建模版本暂未添加铰链、把手等外部附属配件，核心功能结构已完整呈现，可作为小型手动喷砂设备的结构设计参考，也可用于喷砂作业场景的三维可视化演示。
