煤燃烧器厂成套生产设备三维建模

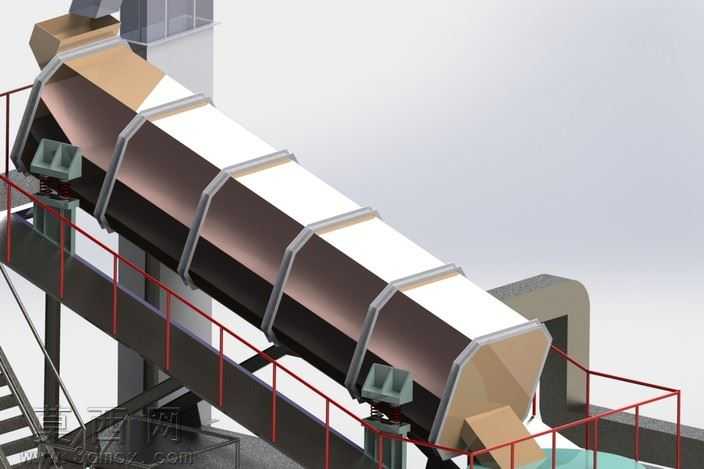

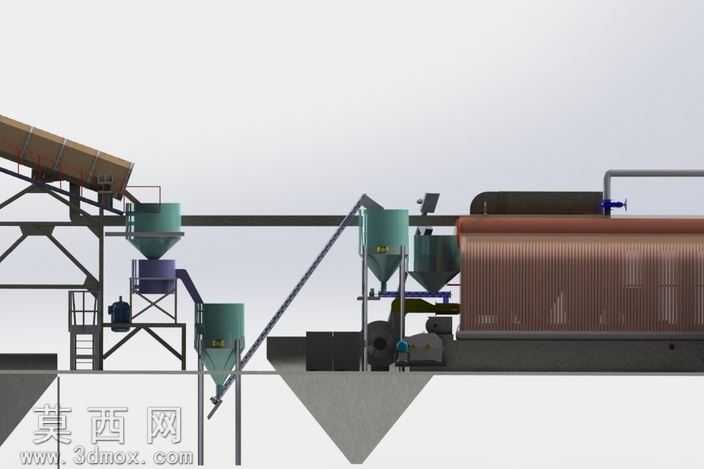

本模型采用三维参数化建模方式完成煤燃烧器厂整套生产系统的数字化复刻，建模过程中严格遵循工业设备实际尺寸比例，对整套产线的各个功能单元进行了独立建模与整体装配。首先针对原料输送单元，还原了倾斜上料皮带机的桁架结构、托辊排布与驱动端结构，对皮带的张紧机构、侧边挡料结构做了细节刻画，保证结构逻辑与实际设备一致；随后完成多级料仓单元的建模，不同规格的锥底料仓分别对应缓存、计量、中转功能，料仓配套的支架爬梯、卸料阀门、振动落料机构均按照实际工业结构搭建，料仓内壁的耐磨衬板结构、外壁的加强筋布局都做了对应呈现，保证模型结构的合理性。在核心燃烧主机单元部分，还原了卧式锅炉本体的波纹炉胆结构、外部保温层包覆形态、顶部的管路接口与阀门组件，对锅炉配套的进风装置、煤粉输送连接结构做了精准匹配，同时完成了各个单元之间连接管路、输送斜槽的建模，保证整套产线的物料流向逻辑通顺。材质渲染阶段，针对不同部件的工业属性匹配对应材质：皮带机桁架采用做旧碳钢材质，料仓单元采用哑光工业漆材质并添加轻微使用磨损质感，锅炉本体采用金属锈色与保温层哑光材质区分，管路部分根据输送介质不同匹配银灰色金属与深色防锈漆材质，爬梯、护栏等附属结构采用醒目的安全色材质区分。设计思路上以还原煤燃烧器厂实际生产布局为核心，按照原料输送、缓存计量、进料燃烧、配套辅机的工艺流程排布各个设备位置，预留了设备检修空间与操作通道，各个部件之间的装配关系完全符合机械装配逻辑，无干涉错位问题，既可以用于工业产线布局演示，也可作为相关热能设备设计的参考模型，直观展现煤燃烧器生产厂区的设备配置与运行逻辑。
