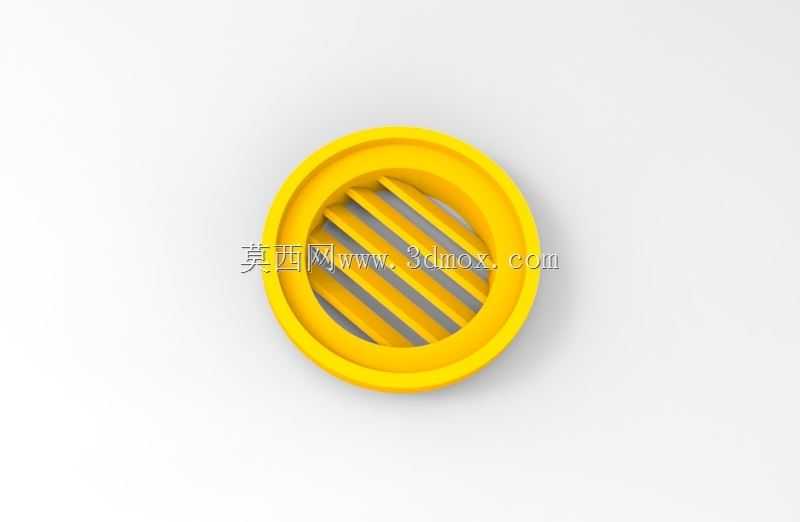

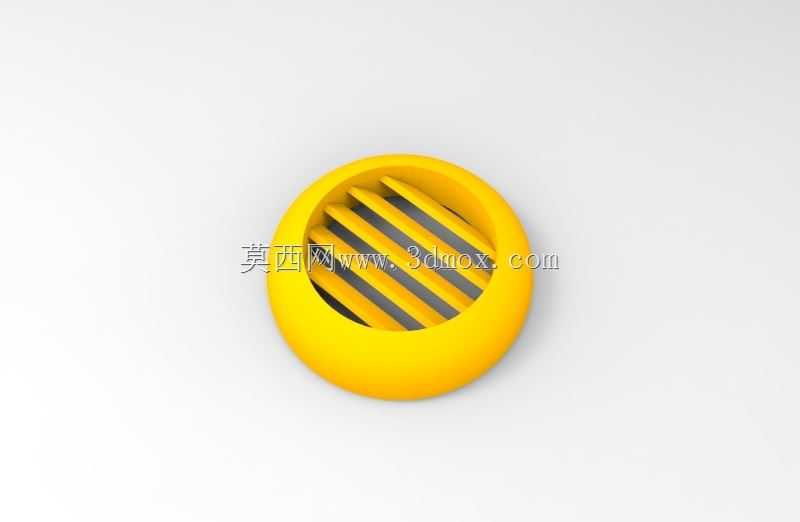

圆形带格栅通风式连接插头结构

项目分类:3D模型 发布时间:2021-09-27 ID:294218
  • 圆形带格栅通风式连接插头结构
  • 圆形带格栅通风式连接插头结构
  • 圆形带格栅通风式连接插头结构

日常做设备电气配套设计时,这类带格栅结构的圆形插头常出现在需要兼顾通风散热与线路接驳的场景里,比如户外小型照明设备的供电接驳、便携通风装置的线路对接,或是部分需要气流流通的低压电气设备外接端口,它和普通全密封插头的核心差异,就是端面的斜向格栅设计,不会完全封堵端口内部的气流通道,能在完成线路对接的同时,允许少量空气流通,避免接口内部因为密闭出现凝露积潮的问题,尤其适合南方高湿环境下的户外电气接驳场景。从结构设计逻辑来看,整体采用圆形外廓是为了降低对接时的对位难度,操作人员不需要刻意找正棱角位置,只要对准接口大致方向旋转推入就能完成卡接,外圈的双层凸边结构一方面是做加强筋提升壳体抗挤压能力,日常堆放、拖拽时不容易出现壳体开裂,另一方面也能作为密封胶圈的安装卡槽,在格栅之外的壳体拼接位置实现基础防水防尘,避免雨水顺着壳体接缝渗入内部接线端。端面的斜向格栅采用等间距排布,每根格栅的厚度控制在1.5mm左右,既不会因为格栅过薄受外力出现断裂,也不会因为格栅过密遮挡过多通风面积,格栅的倾斜角度设计为45度,能在保证通风量的同时,阻挡大部分垂直飘落的雨水、灰尘直接进入接口内部,比直向格栅的防异物能力更强。做三维建模时要注意安装边界的尺寸控制,这类插头的外圈最大直径通常控制在40mm以内,对接插入深度不超过25mm,尾部的线缆出线口要预留足够的线缆弯折空间,和设备壳体的安装座配合时,要保证外圈凸边和安装座的贴合面预留0.2mm的间隙,方便安装时的对位调整,同时格栅部分的脱模斜度要控制在1度以上,避免注塑生产时出现粘模问题。实际选型使用时,这类插头的额定载流通常适配10A以内的低压线路,不适合大电流供电场景,格栅的通风量要匹配设备内部的散热需求,如果是内部发热较大的设备,还要搭配接口处的防尘网使用,避免蚊虫、絮状杂物顺着格栅进入设备内部,接线时要注意线缆和插针的压接强度,尾部的线卡要牢牢固定线缆外皮,避免拖拽时线缆拉扯插针导致接触不良。
