锥座式可调库存物料支撑支架结构

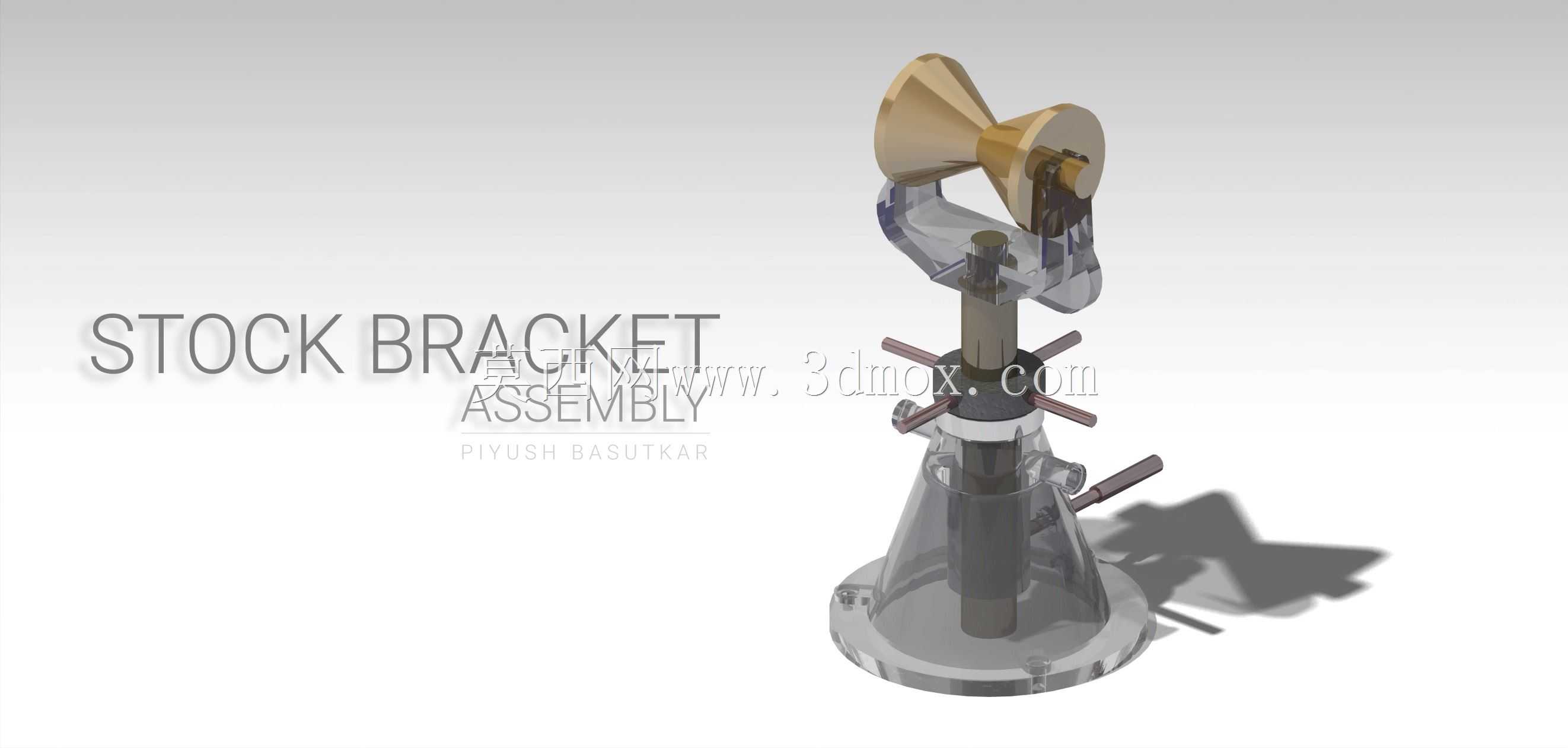

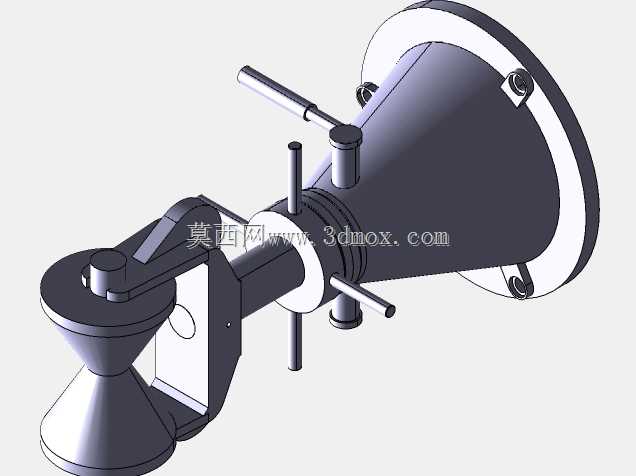

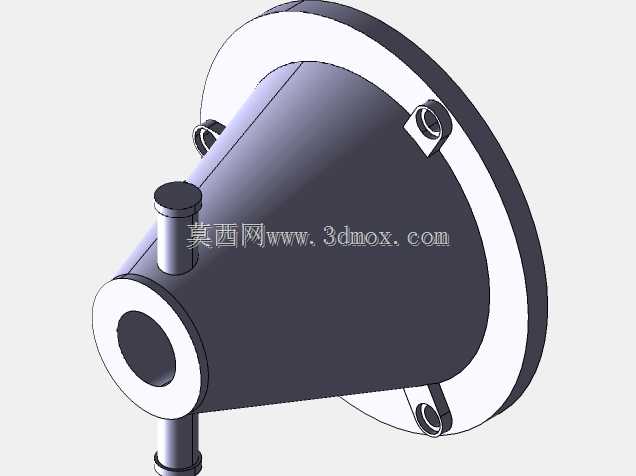

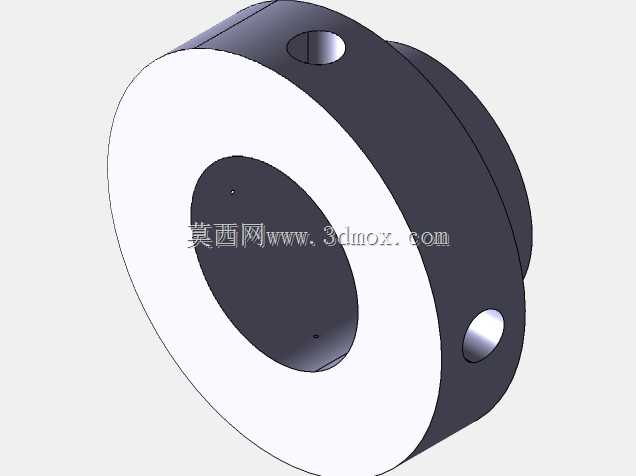

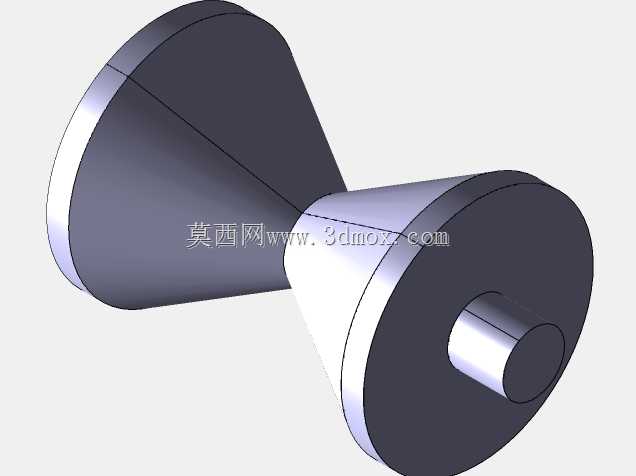

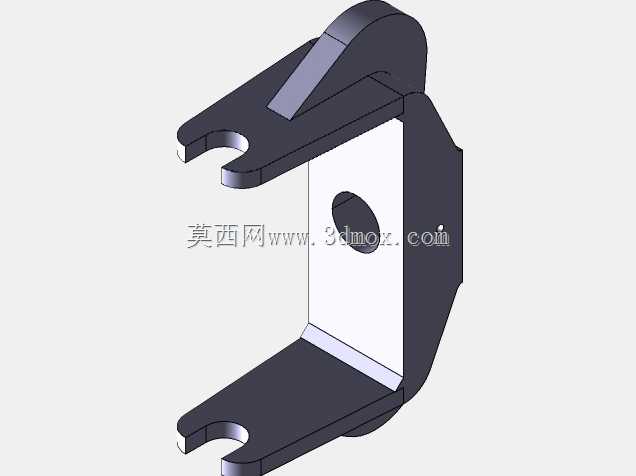

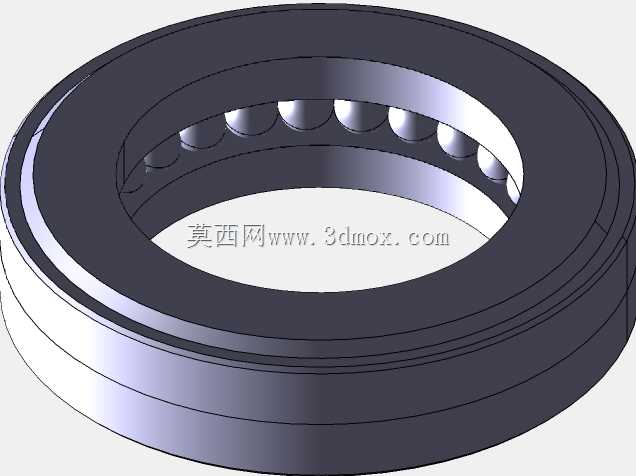

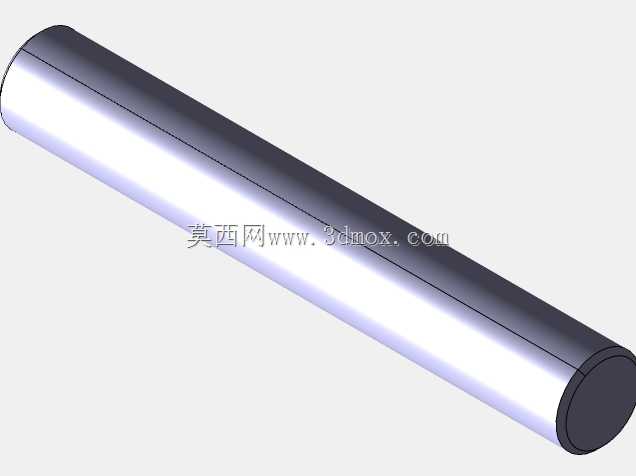

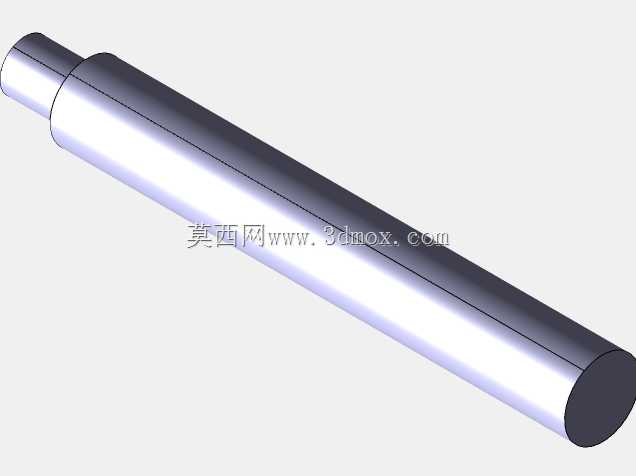

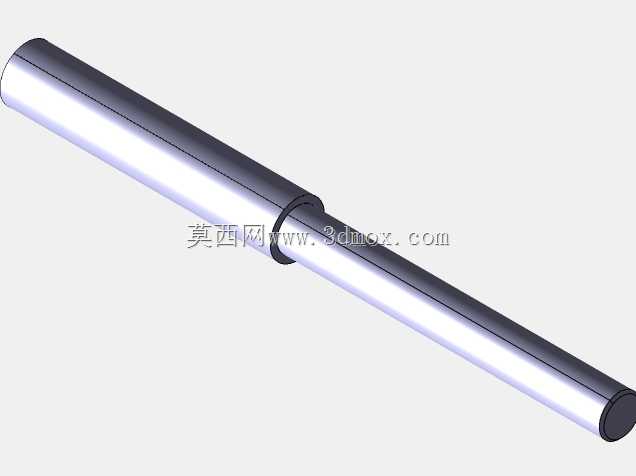

该支撑支架主要面向生产车间线边物料暂存、小型工装定位、实验室检具架设等场景使用，可适配不同规格的轴类、盘类小型零件的临时承托需求，也可作为小型检测设备的可调支撑底座，在装配工位、质检工位、物料周转区都能找到适配的使用场景。从结构功能来看，底部采用锥形透明罩搭配圆形法兰底座，底座预留了沉头安装孔位，可通过螺栓直接固定在工作台面或者物料架层板上，锥形结构的设计一方面提升了底座的整体抗倾覆能力，另一方面透明材质可直观观察内部升降杆的配合状态，及时发现卡滞、磨损等异常情况。中部的升降调节结构采用多手柄锁紧设计，三个径向布置的锁紧手柄可从不同方向操作，松开手柄时可沿轴向调整上部支撑的高度，调整到适配位置后旋紧手柄即可通过径向顶紧力固定升降杆位置，调节行程可覆盖常规工位100-180mm的高度差需求，满足不同操作高度的使用要求。上部的支撑头采用喇叭口式的叉形结构，接触部位做了圆弧过渡处理，避免划伤被支撑工件的表面，叉形开口可适配直径10-35mm的轴类零件放置，也可承托底部带定位凸台的小型工装，支撑头与升降杆之间采用铰接连接，可在一定角度范围内调整支撑倾角，适配带斜度的工件支撑需求。设计过程中优先考虑了工位操作的便捷性，所有操作手柄都布置在人员站立操作可直接触及的高度范围，无需借助额外工具即可完成高度调整与锁紧动作，各运动配合面都预留了合理的间隙公差，既保证调节过程顺滑无卡滞，又避免间隙过大导致支撑晃动。安装边界方面，底座最大直径为120mm，整体收拢状态下高度为190mm，最大伸出高度为320mm，安装时只需在固定面加工四个对应位置的M6螺纹孔即可完成固定，无需额外加工复杂的定位槽，适配绝大多数标准工作台的安装条件。整套组件包含装配体与全部单个零件的结构，各零件之间的配合关系清晰，紧固件、调节件、结构件的选型都符合常规机械设计标准，可直接参考该结构进行同类型支撑支架的变型设计，也可根据实际使用场景更换不同规格的支撑头，拓展其适用范围。
