校园智能刷卡密码门禁终端结构设计

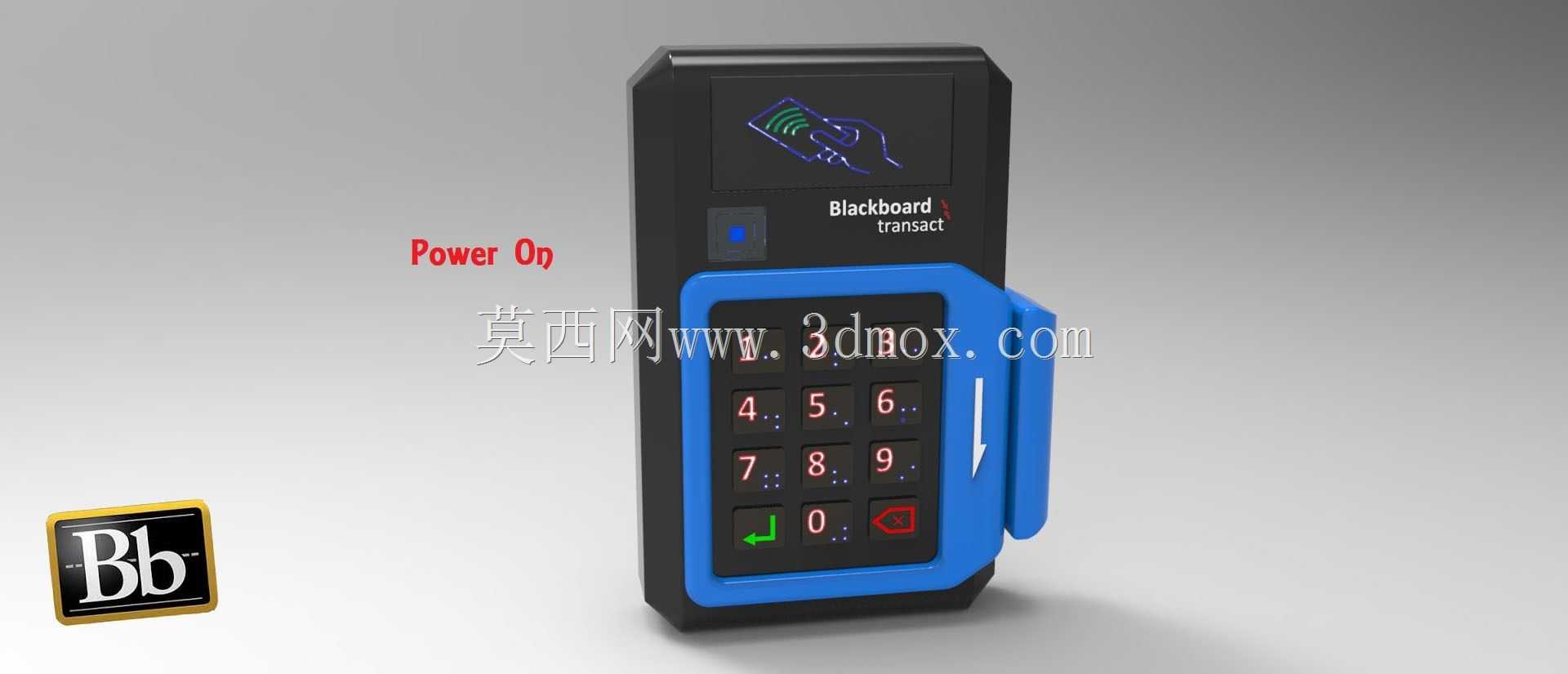

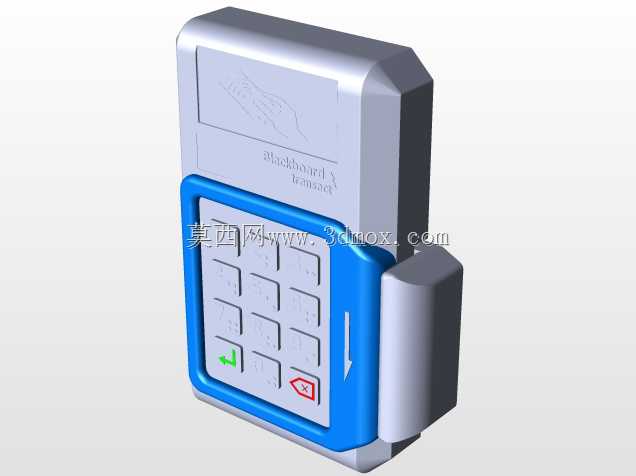

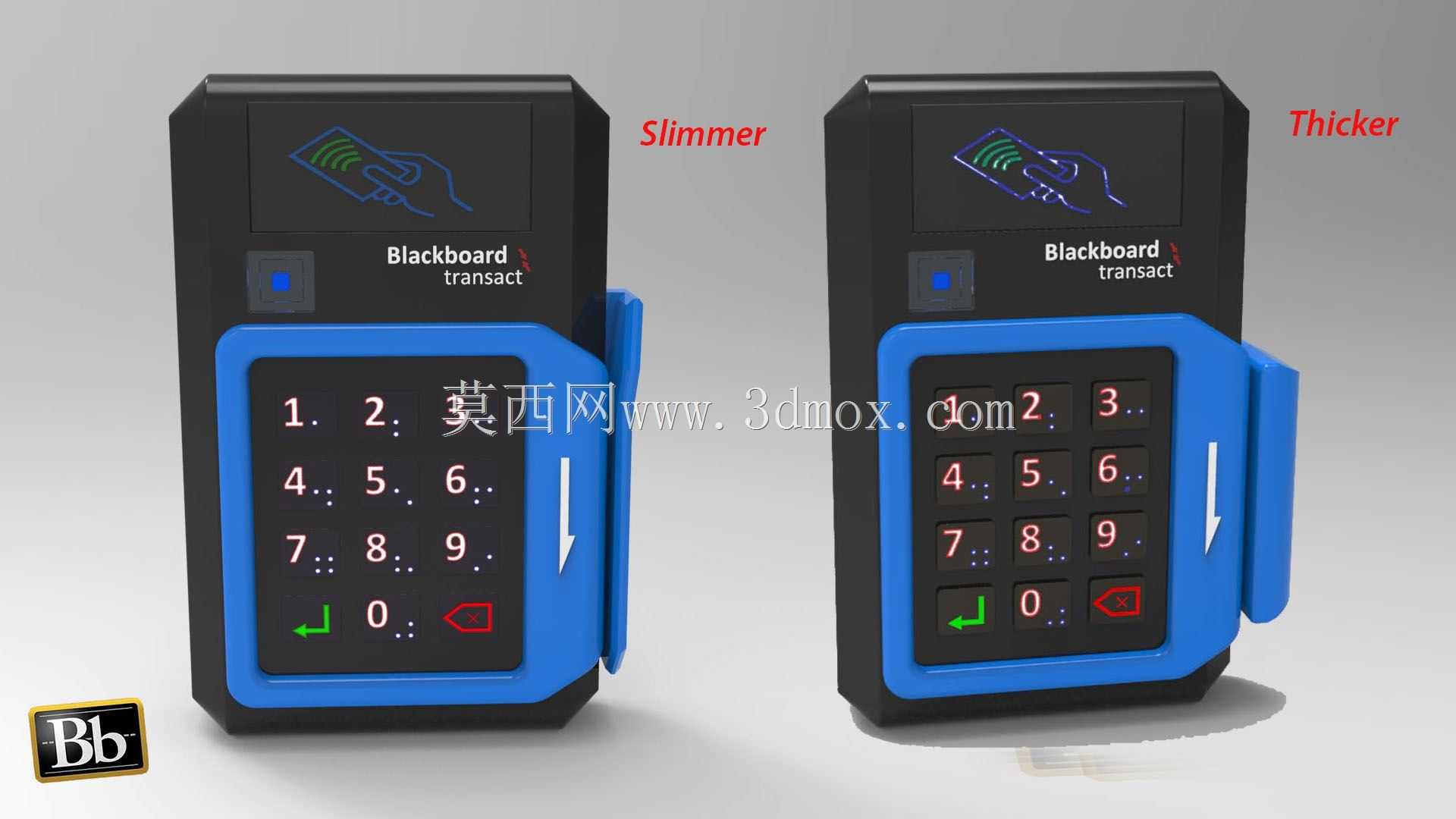

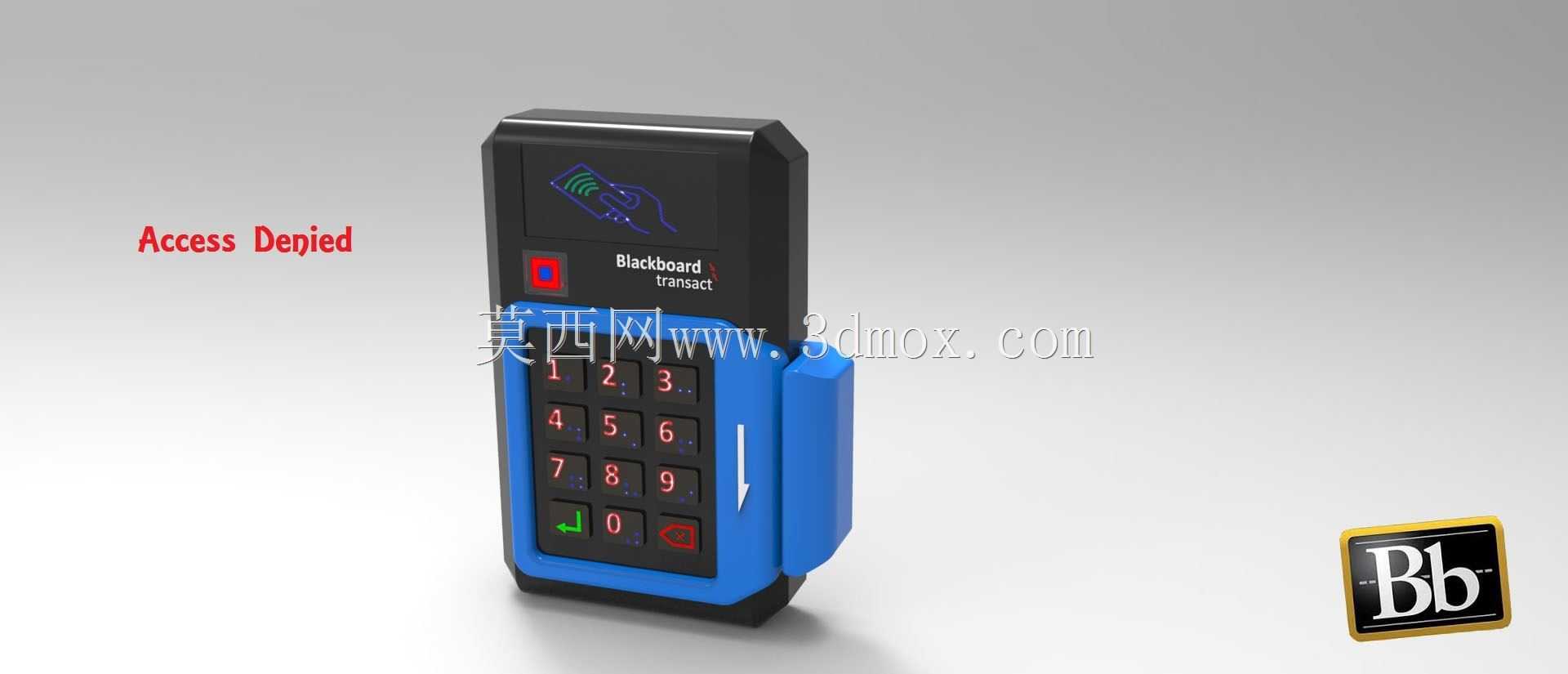

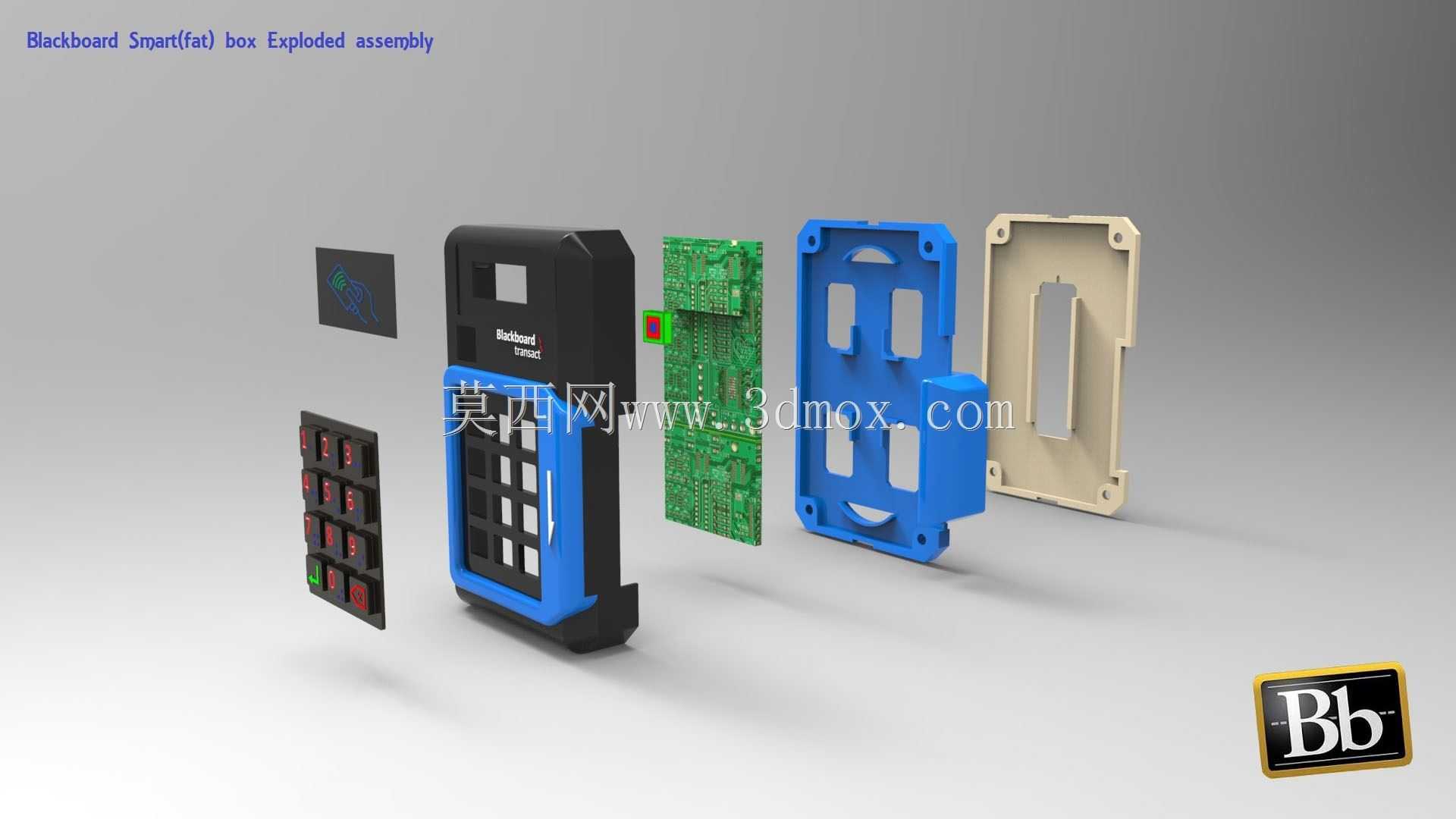

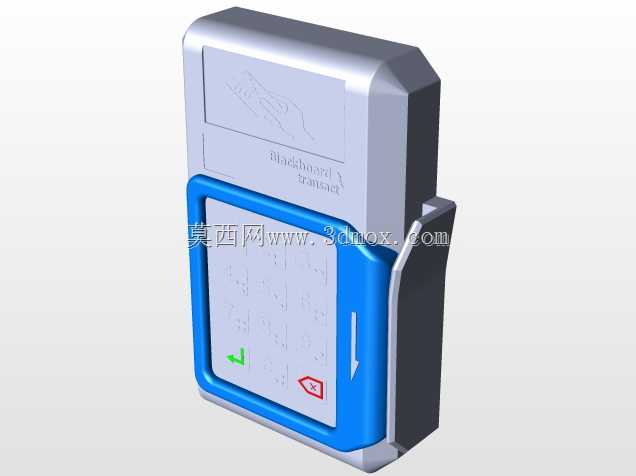

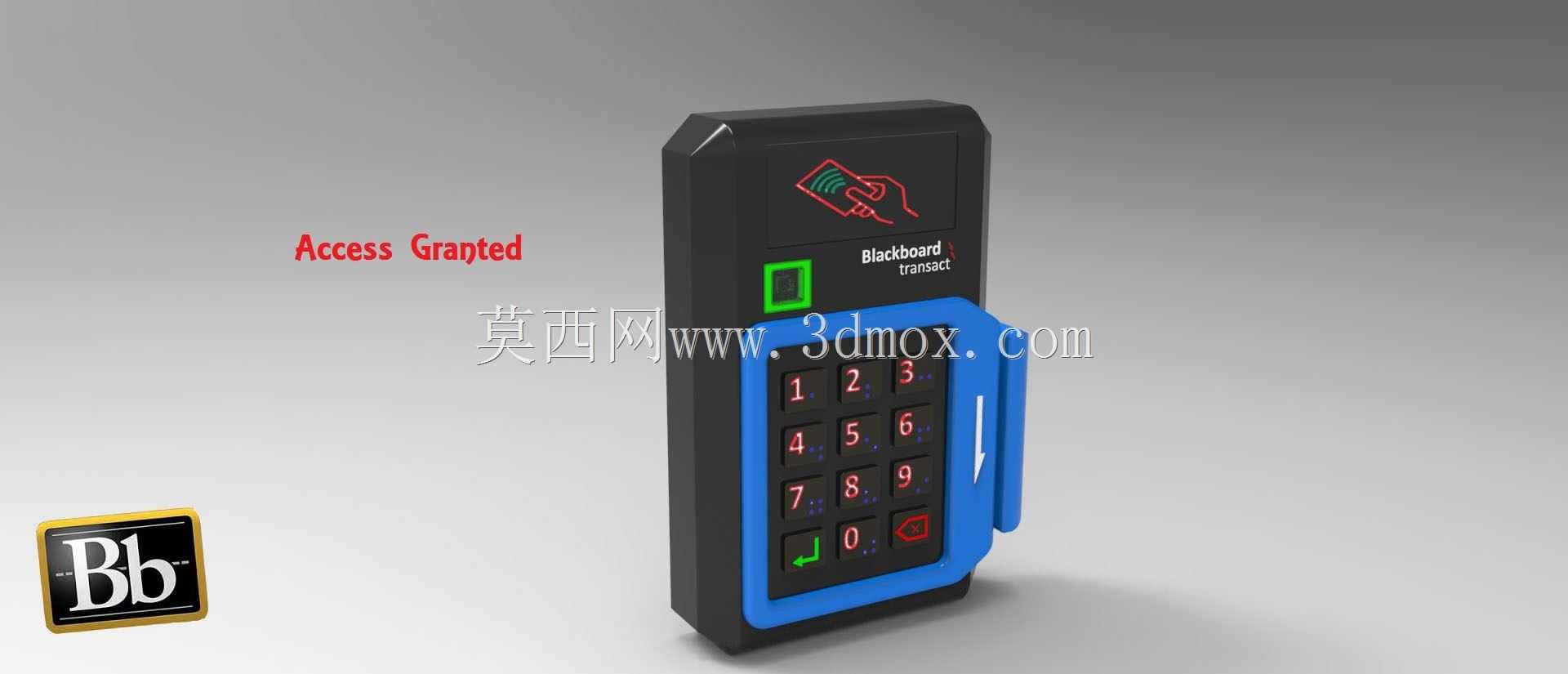

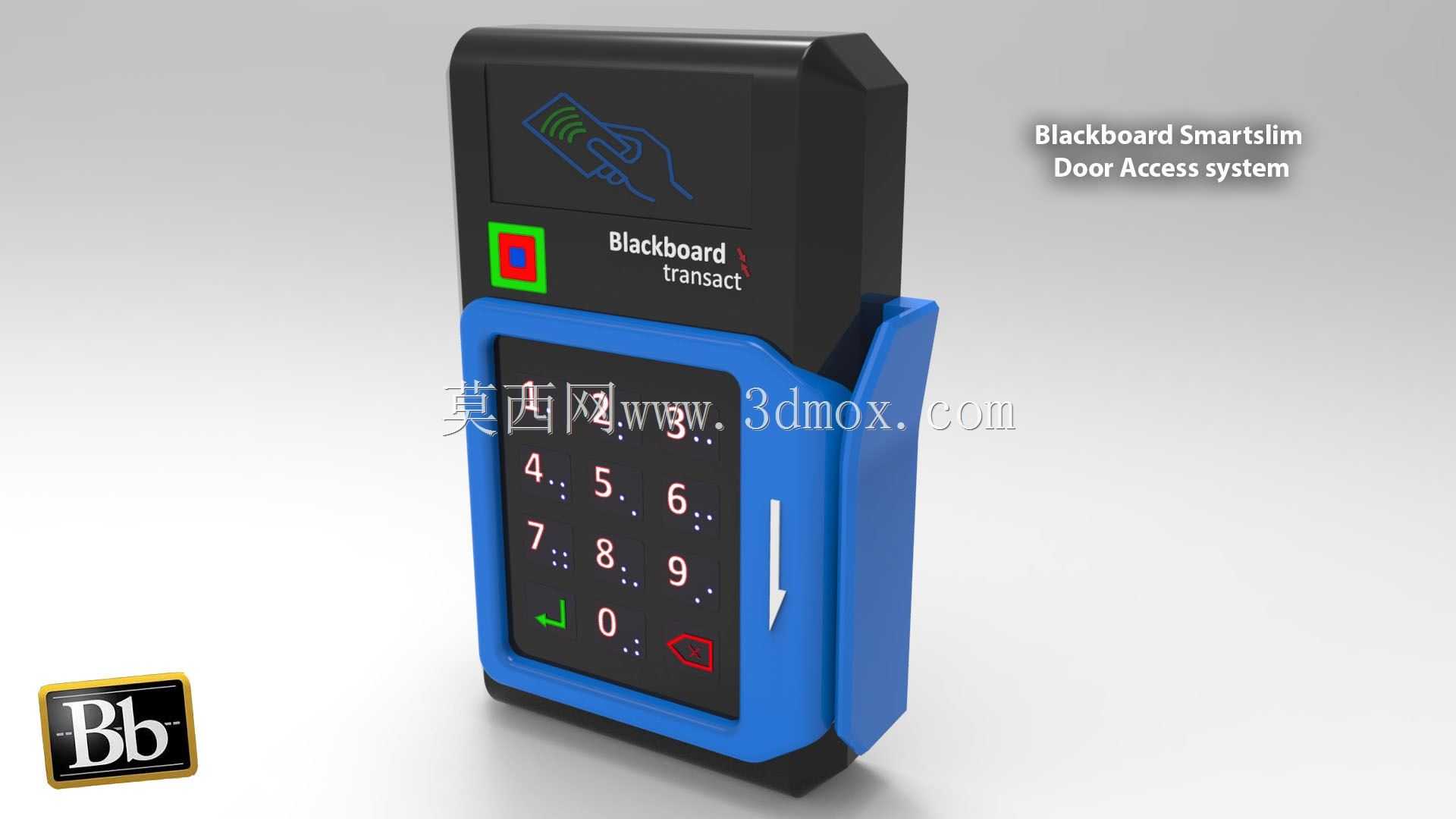

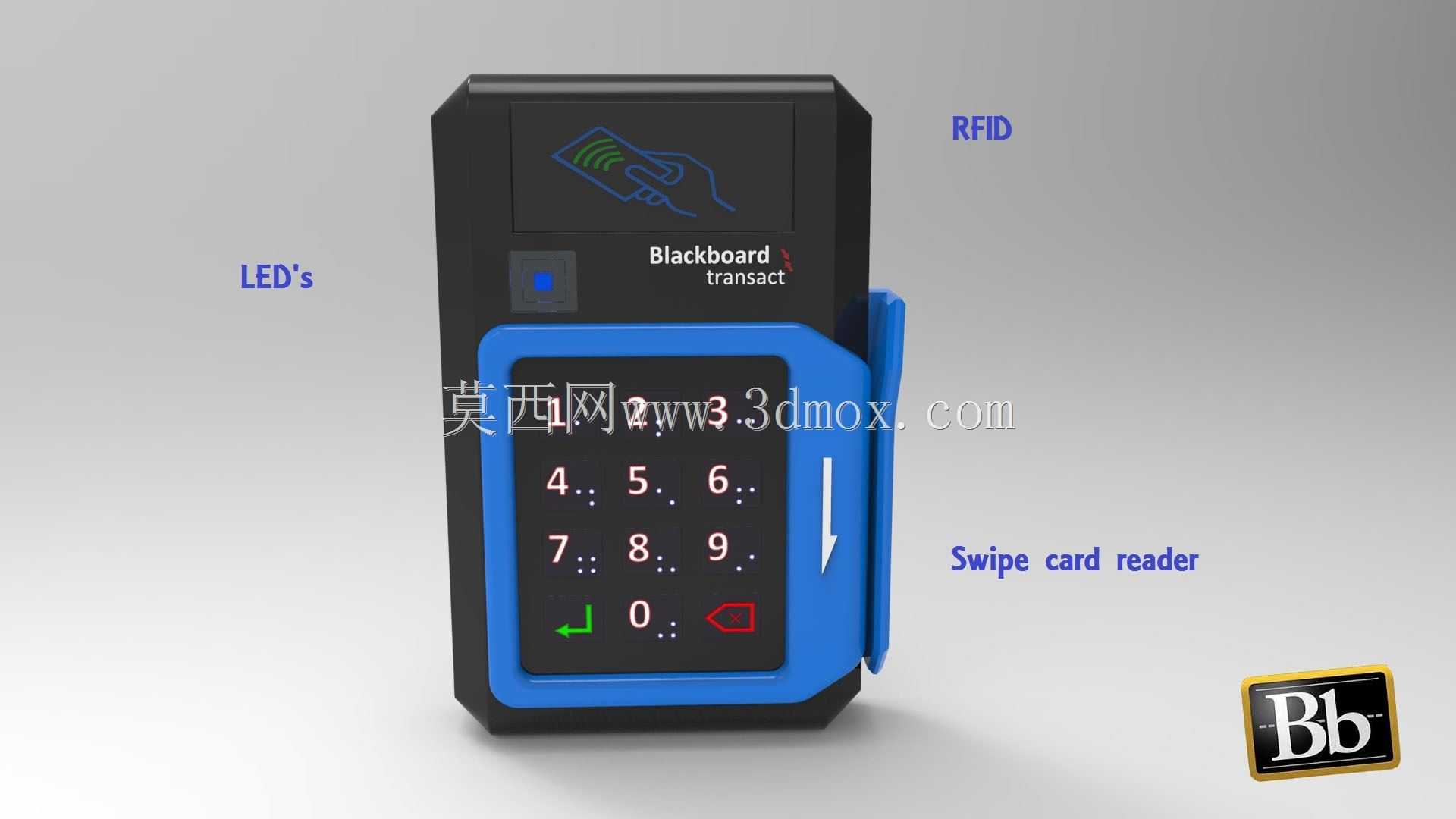

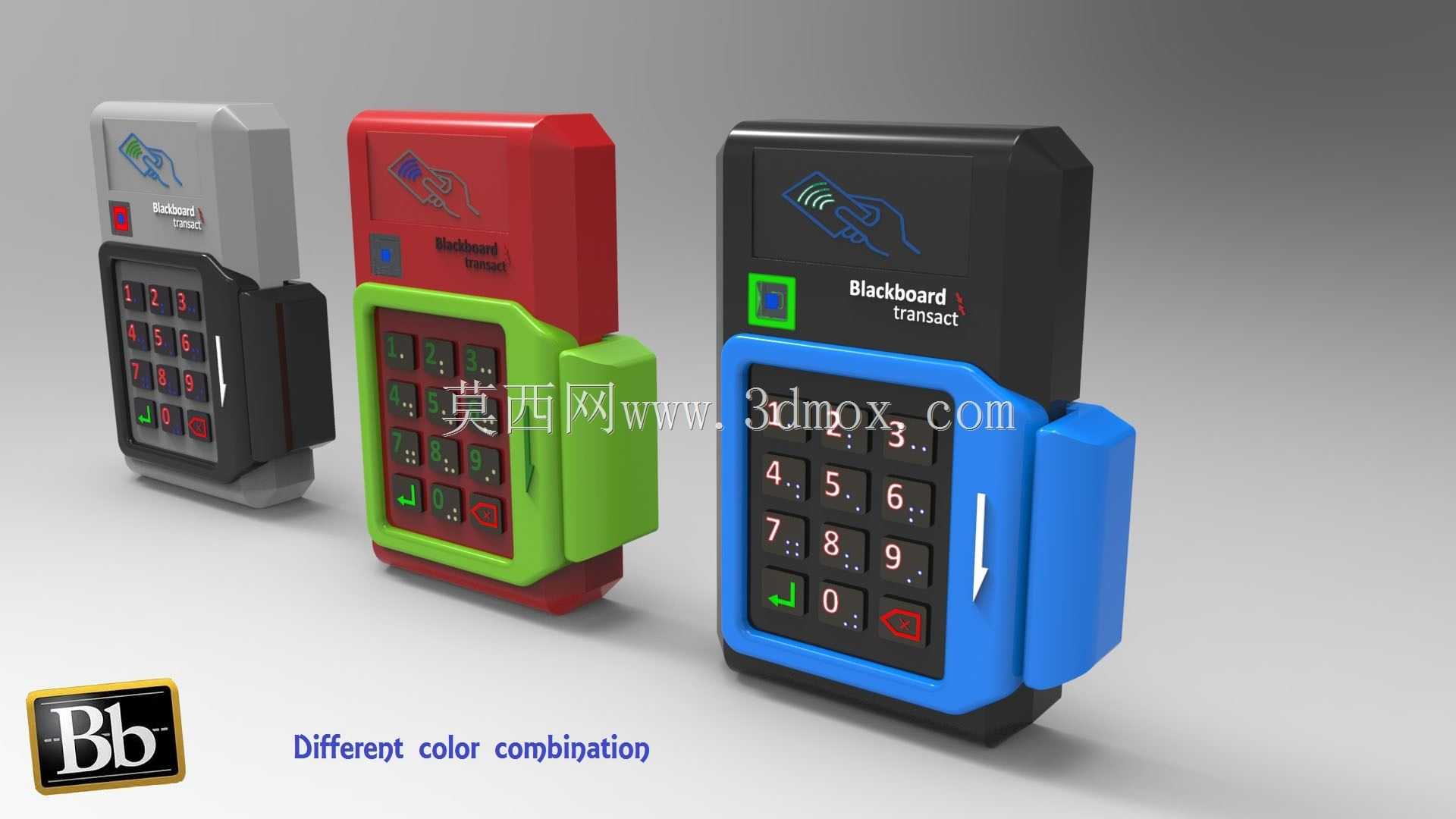

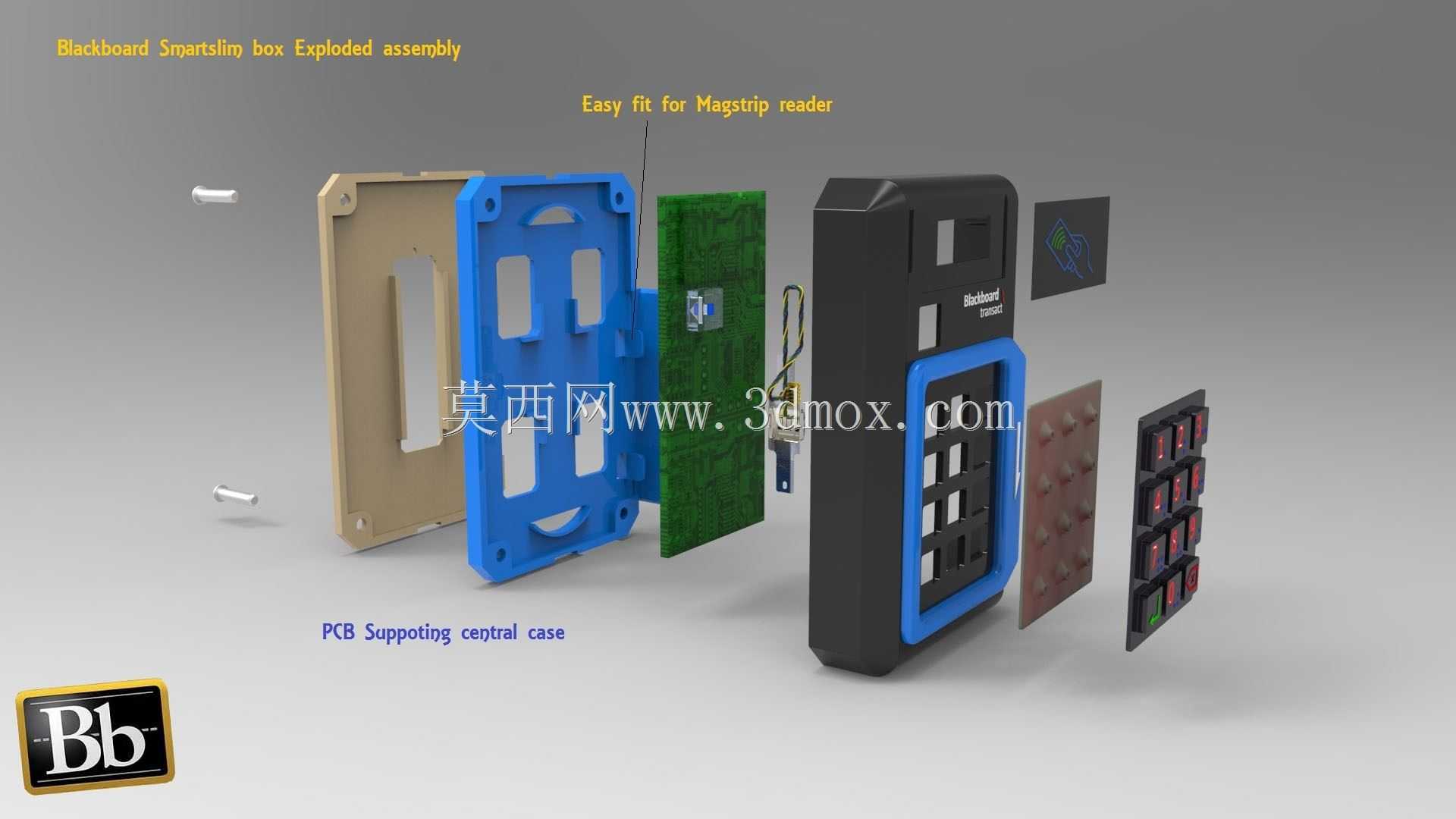

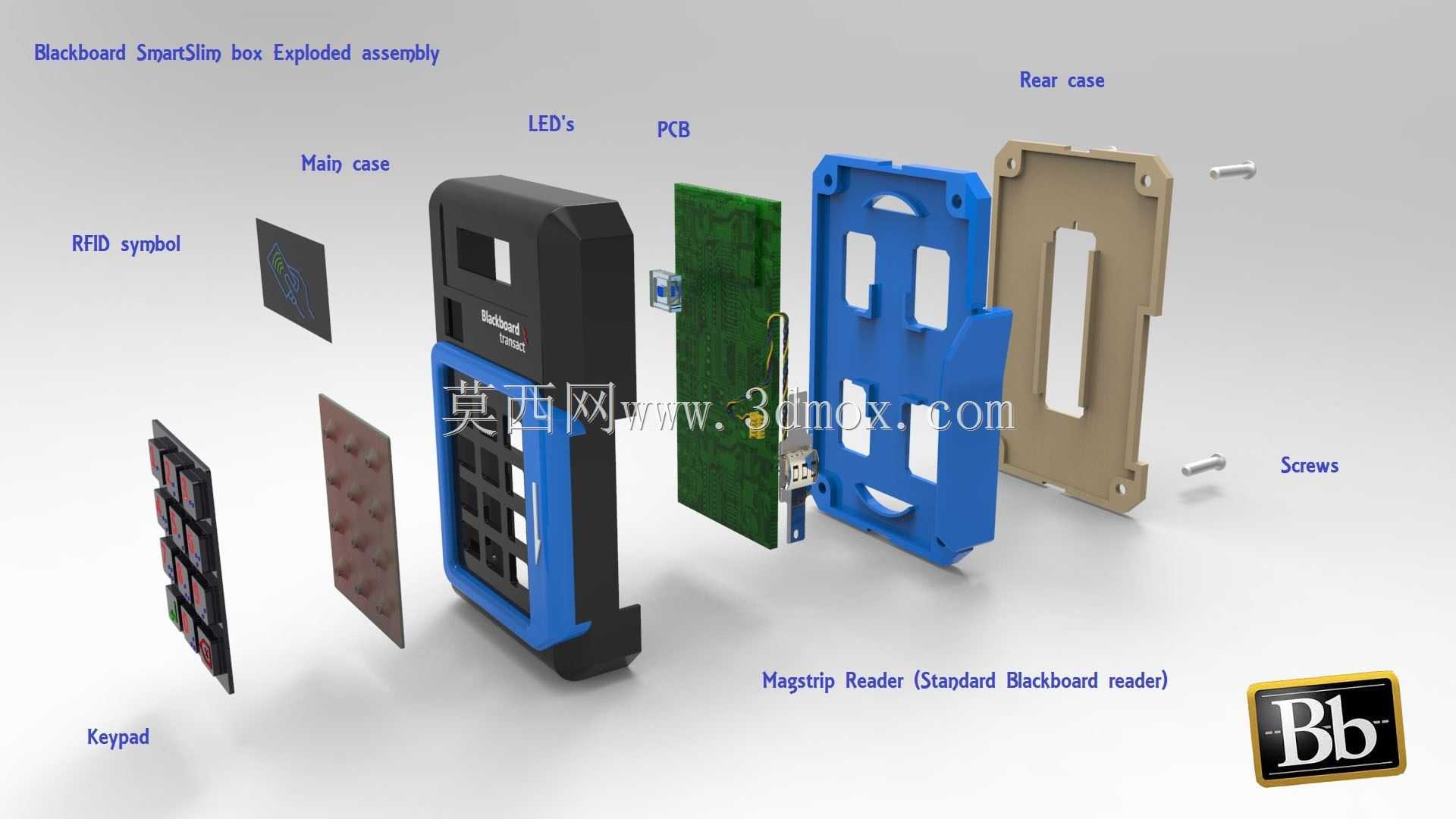

这款门禁终端主要面向校园公共区域出入口管控场景设计，可覆盖教学楼通道、实验室入口、学生公寓单元门、图书馆闸机旁侧装等多类安装位置，适配日常高频次人员通行的身份核验需求，同时兼顾非接触刷卡与密码输入两种核验方式，解决忘带卡、卡片消磁等场景下的通行问题。从结构设计逻辑来看，整机采用上下分体式装配结构，上部为非接触IC卡感应模块区域，感应区做了内凹式标识引导，用户可快速找准刷卡位置，感应模块与外壳预留2mm间隙避免金属壳体屏蔽射频信号，保证刷卡识别距离稳定在3-5cm区间，适配校园常用的M1类射频卡识别需求。下部为密码按键操作区，按键采用凸起式硅胶键帽设计，键帽字符做了透光处理，可搭配内部背光板实现低光照环境下的按键识别，按键排布采用常规3*4电话键盘布局，符合大众操作习惯，降低用户学习成本，按键下方设置两个功能按键，分别对应确认与取消操作，匹配密码输入后的操作逻辑。外壳主体采用ABS+PC混合材质注塑成型，上部壳体做磨砂黑表面处理，耐脏抗刮擦，下部握持与操作区域做蓝色包胶设计，提升户外安装场景下的抗紫外线老化能力，同时增强手持安装调试时的摩擦力，避免滑落。整机外形为竖置长方体结构，侧边做圆弧过渡处理，无尖锐棱角，避免人员通行时磕碰受伤，背部设置标准86盒安装孔位，可直接适配建筑墙面预留的标准接线底盒，无需额外开孔改造，安装时只需将背部接线端子与预埋的门禁控制线对接，扣合壳体即可完成固定，安装效率较高。侧边设置的箭头标识用于引导刷卡方向，避免用户反向刷卡导致识别失败，上部的三色状态指示灯可通过不同颜色反馈设备状态，红色代表设备故障或核验失败，绿色代表核验通过可通行，蓝色代表待机待核验状态，用户无需凑近查看屏幕即可快速判断通行权限。设备内部做了分层式结构设计，上层固定射频感应板与状态指示灯板，中层固定主控电路板，下层固定按键板与背光组件，各板件之间通过排线连接，预留足够的走线空间避免压线磨损，壳体接缝处做了错位止口设计，可达到IP54级防护能力，适配半户外安装场景下的防泼溅、防尘需求，避免雨天渗水或灰尘堆积导致的电路故障。按键区域做了围边凸起设计，可减少外力直接冲击按键导致的键帽损坏，同时避免液体顺着按键缝隙流入设备内部。
